Номер по Госреестру СИ: 53003-13
53003-13 Ключи моментные электронные
(STwrench)
Назначение средства измерений:
Ключи моментные электронные STwrench (далее по тексту - ключи) предназначены для измерения крутящего момента силы затяжки резьбовых соединений с правой и левой резьбой, в том числе для проверки крутящего момента силы затяжки резьбовых соединений по методу трогания с места, с цифровой индикацией в режимах текущего и максимального значений по ГОСТ Р 51254-99.
Ключи могут использоваться при сборочных операциях в автостроении, машиностроении, электромашиностроении, техническом обслуживании и ремонте промышленных изделий
Внешний вид.
Ключи моментные электронные
Рисунок № 1
Программное обеспечение
Программное обеспечение является составной частью ключей моментных электронных STwrench, позволяющее пользователю работать в следующих режимах: - подготовка к измерениям;
- проведение измерений;
- настройки пользователя , защищаемые паролем, передаваемым компанией «Atlas Copco BLM s.r.l.»
- статистической обработки данных
- регистрации программного обеспечения .
преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010, т.к. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления, удаления и иных преднамеренных изменений.
Идентификационные данные программного обеспечения машин
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
STw30-BLM |
Встроенное |
STw 3.2a |
0xF8D5 |
CRC16 |
STw80-BLM |
Встроенное |
STw 3.2b |
0x3C46 |
CRC16 |
STw150-BLM |
Встроенное |
STw 3.2c |
0x6126 |
CRC16 |
STw250-BLM |
Встроенное |
STw 3.2d |
0x1150 |
CRC16 |
STw400-BLM |
Встроенное |
STw 3.2e |
0x9189 |
CRC16 |
STw600-BLM |
Встроенное |
STw 3.2eb |
0x0952 |
CRC16 |
Программное обеспечение установки по защите от непреднамеренных и
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений содержатся в эксплуатационной документации:
Руководство пользователя. Моментный ключ STwrench/
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным электронным STwrench
-
1. ГОСТ Р 8.752 - 2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы.
-
2. МИ 2593 - 2000 Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки.
. 3. ГОСТ Р 51254 - 99 Инструмент монтажный для нормированной затяжки резьбовых
соединений. Ключи моментные. Общие технические условия
4. Техническая документация фирмы «Atlas Copco BLM s.r.l.», Италия.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измеренийПри выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверка производится по МИ 2593-2000. ГСИ. Ключи моментные. Методика поверки.Перечень основного оборудования , необходимого для проведения поверки :
-
- моментомер МО-20, диапазон измерений (6 - 20) Н^м, погрешность ± 0,9 %;
-
- моментомер МО-50, диапазон измерений (15 - 50) Н^м, погрешность ± 0,9 %;
-
- моментомер МО-100, диапазон измерений (30 - 100) Н^м, погрешность ± 0,9 %;
-
- моментомер МО-200, диапазон измерений (60 - 200) Н^м, погрешность ± 0,9 %;
-
- моментомер МО-500, диапазон измерений (150 - 500) Н^м, погрешность ± 0,9 %;
-
- моментомер МО-1500, диапазон измерений (450 - 1500) Н^м, погрешность ± 0,9 %;
Изготовитель
фирма «Atlas Copco BLM s.r.l.», Италия, Via Guglielmo Pepe, 11, 20037 Paderno (MI) - Italy;tel. +39 02 91084159. fax. +39 02 91082713, www.blm-torgue.com Представитель фирмы в РФ: ЗАО «Атлас Копко», 141402, Московская область, г. Химки, ул. Вашутинское шоссе, д. 15 телефон: 8(495) 933-55-53, факс: 8(495) 933-55-57
Заявитель
ООО «СИ ДИ СИ РУС» 141100, Московская область, г. Щелково, Фряновское шоссе, д. 1, тел., факс: 8(499) 685-01-75,Е-mail: as@cdcrus.ru,
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «Нижегородский ЦСМ», Регистрационный номер в Государственном реестре средств измерений 30011-08 603950, г. Нижний Новгород, ул. Республиканская, д. 1 телефон: (831) 428-78-78, факс: (831) 428-57-48,Е-mail: mail@nncsm.ru
Ключ является модульным устройством и выполнен в виде законченного функционального узла. Ключ состоит из четырех основных модулей: рукоятки и корпуса с жидкокристаллическим дисплеем, на котором отображается значение крутящего момента силы или угол в ходе затяжки, имеет панель управления с функциональными клавишами. К корпусу с помощью присоединительного гнезда и шарикового фиксатора прикрепляется сменная насадка smartHEAD с датчиком крутящего момента и вставка с трещеточным ключом. В разъемном соединении установлен приемопередатчик, который опознает насадку, подает звуковой сигнал, а на дисплее отображается номер программы затяжки, соответствующей данной насадке. Ключи STwrench выпускаются в разных исполнениях. Все исполнения отличаются диапазоном измерений, габаритными размерами, массой, размером посадочного места под сменные насадки, размером присоединительного квадрата.
Конструктивно исполнения имеют следующие отличия: -комплектация сменной насадкой smartHEAD для измерения крутящего момента силы; -комплектация сменной насадкой smartHEAD А для измерения крутящего момента силы и угла;
-комплектация чипом памяти RBU для контроля качества затяжки резьбовых соединений; -комплектация чипом памяти RBU для контроля качества затяжки резьбовых соединений и затяжки резьбовых соединений в соответствии с заданной программой;
- комплектация сменным модулем IRC-B для программирования требуемого крутящего момента затяжки резьбового соединения по радиоканалу;
-комплектация сменным модулем IRC-W для передачи результатов измерения крутящего момента при затяжки резьбового соединения по радиоканалу;
-комплектация сканером, считывающим информацию по штрих-коду для выбора программы затяжки, идентификации автомобилей (VIN) и обрабатываемых деталей.
Состояние цикла затяжки представлено светодиодами 3х цветов (желтый, зеленый, красный) и сопровождается звуковым сигналом.
Светодиоды и звуковой сигнал работают в следующих режимах:
Желтый светодиод |
Крутящий момент превысил значение Cycle Start (начало цикла) |
Зеленый светодиод |
Значение крутящего момента находится между Min и Max |
Красный светодиод |
Крутящий момент превысил Max |
Первый ряд желтых светодиодов |
Крутящий момент превысил 1-й порог |
Второй ряд желтых светодиодов |
Крутящий момент превысил 2-й порог |
Третий ряд желтых светодиодов |
Крутящий момент превысил 3-й порог |
Звуковой сигнал |
Крутящий момент превысил значение - начало цикла, 1-й, 2-й, 3-й пороги и Max |

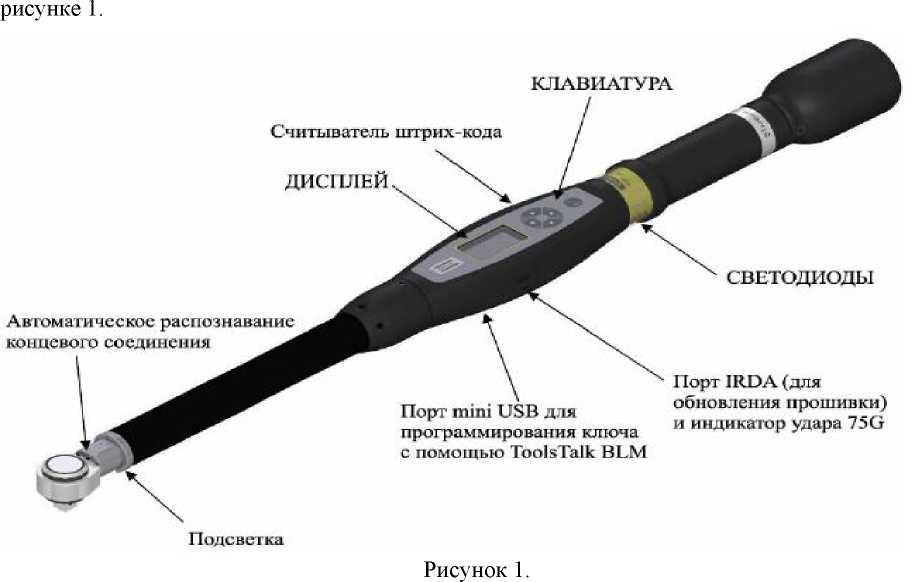

Фотография общего вида Ключ моментный электронный STwrench, представлен на
Комплектность поставки ключа приведена в таблице 2. Таблица 2
Ключ STwrench |
1 шт. |
Зарядное устройство |
1 шт. |
Кабель для подключения к ПК |
1 шт. |
Руководство пользователя |
1 экз. |
Перечень измеряемых параметров , диапазоны измерений и пределы допускаемой
относительной погрешности установки приведены в таблице 1. Таблица 1
Наименование параметра |
Значение | |||||
STw30 |
STw80 |
STw150 |
STw250 |
STw400 |
STw600 | |
Диапазон измерений, Н^м |
6 - 30 |
16 - 80 |
30 - 150 |
50 - 250 |
80 - 400 |
120 - 600 |
Пределы основной относительной погрешности измерения крутящего момента силы, % |
± 2 | |||||
Дискретность, Н^м |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
Размер присоединительного квадрата, мм |
10,0 |
12,5 |
12,5 |
12,5 |
20,0 |
20,0 |
Размер присоединительного гнезда под сменные головки, мм |
9х12 |
9х12 |
14х18 |
14х18 |
14х18 |
21х26 |
Напряжение питания, В |
3,75 | |||||
Длина, не более, мм |
485 |
485 |
585 |
730 |
900 |
1360 |
Масса, не более, кг |
0,7 |
0,7 |
1,05 |
1,30 |
1,45 |
2,2 |
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха атмосферное давление, кПа |
от 5 до 40 до 70 % при 35 °С от 84 до 106 | |||||
Средняя наработка на отказ, циклов |
5000 |
