Номер по Госреестру СИ: 78934-20
78934-20 Ключи моментные электронные
(Stwrench)
Назначение средства измерений:
Ключи моментные электронные серии STwrench (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Внешний вид.
Ключи моментные электронные
Рисунок № 1
Внешний вид.
Ключи моментные электронные
Рисунок № 2
Внешний вид.
Ключи моментные электронные
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 12.08.2025
Номер записи -
ID в реестре СИ - 1381127
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
с головкой smartHEAD A150, с головкой smartHEAD A15, с головкой smartHEAD A1000, STwrench с головкой smartHEAD A80 sq, арт. 8059093044, STwrench с головкой smartHEAD A80, STwrench с головкой smartHEAD A600, STwrench с головкой smartHEAD A400, STwrench с головкой smartHEAD A150, STwrench с головкой smartHEAD A15, STwrench с головкой smartHEAD A1000, Stwrench, Smart head A1000-25,
Производитель
Изготовитель - Фирма "Atlas Copco BLM s.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 5
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1375 от 2020.08.12 ПРИКАЗ. об утверждении типов СИ 27 шт
Наличие аналогов СИ: Ключи моментные электронные (Stwrench)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Atlas Copco BLM s.r.l."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43551-10 01.04.2015 |
Ключи моментные электронные, BLM LABwrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
43608-10 01.04.2015 |
Стенды для измерений крутящего момента силы, BLM JSB Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
43687-10 01.04.2015 |
Ключи моментные электронные, BLM LINEwrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
53003-13 15.03.2018 |
Ключи моментные электронные, STwrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
61072-15 14.07.2021 |
Ключи моментные предельные электронные, MRTT-C Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
61073-15 14.07.2021 |
Отвертки моментные, MRTT, МТ Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
62374-15 25.11.2021 |
Измерители крутящего момента силы цифровые, серии TCR Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
63468-16 28.03.2021 |
Установки поверочные, BLM JSB, BLM STB Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
64048-16 18.05.2026 |
Измерители крутящего момента силы цифровые, SRTT Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
64405-16 28.06.2021 |
Измерители крутящего момента силы, MT Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
64691-16 12.08.2021 |
Измерители крутящего момента силы цифровые, IRTT Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
|
70624-18 23.03.2024 |
Измерители крутящего момента силы, SRTT-B 10 - 13, SRTT 2500, SRTT 16000 Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
71062-18 11.05.2024 |
Измерители крутящего момента силы под товарным знаком "Desoutter", серий DRT4, DRT5 Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
71176-18 21.05.2024 |
Стенды для измерений крутящего момента силы под товарным знаком "Desoutter", серии Delta Cart II Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
76389-19 18.10.2024 |
Ключи моментные предельные, SWR, CWR, BWR, MWR-S Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
77938-20 24.03.2025 |
Ключи моментные электронные, DWTA, Delta Wrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
77750-20 03.03.2025 |
Ключи моментные электронные, MWR Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
|
78934-20 12.08.2025 |
Ключи моментные электронные, Stwrench Фирма "Atlas Copco BLM s.r.l." (ИТАЛИЯ ) |
ОТ МП |
1 год |
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Ключи моментные электронные (Stwrench)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "КВАЗАР" (RA.RU.310696) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Ключи моментные электронные (Stwrench)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калужский ЦСМ Калужская область |
1060 | 1060 |
Программное обеспечение
Для работы с ключами используется также ВПО, используемое для управления работой ключей, записи, хранения и передачи измеренных данных, устанавливаемое во внутреннюю память контролеров.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер ПО), не ниже |
3.6 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографическим способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным электронным серии STwrench
Техническая документация «Atlas Copco BLM S.r.l.», Италия.
Поверка
Поверкаосуществляется по документу МП АПМ 98-19 «Ключи моментные электронные серии STwrench. Методика поверки», утвержденному ООО «Автопрогресс-М» 12 февраля 2020 г.
Основные средства поверки:
- измерители (моментомеры) крутящего момента силы 2-го разряда по Государственной поверочной схеме для средств измерений крутящего момента силы в диапазоне измерений от 540-2 до 2404 Н^м, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. N 1794.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Atlas Copco BLM S.r.l.», Италия
Адрес: Via Pepe, 11 Paderno Dugnano 20037 (MI) ITALY
Тел.:+39 0291084159, факс: +39 0291082713
E-mail: info.blm@atlascopco.com
Заявитель
Акционерное общество «Атлас Копко» (АО «Атлас Копко»)ИНН 7710218759
Адрес: 141402, Московская область, г. Химки, Вашутинское шоссе д. 15
Тел./факс: +7 (495) 933-55-55
E-mail: info@ru.atlascopco.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Принцип работы ключей основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика крутящего момента силы, установленного в ключах, при приложении к ним крутящего момента силы. Под действием крутящего момента силы изменяется напряжение на выходе датчика, которое поступает в микроконтроллер, где происходит его преобразование в значение крутящего момента силы, приложенного к ключам.
Ключи серии STwrench состоят из двух основных элементов: рукоятки и головки smartHEAD. Внутри рукоятки располагаются механические и электронные компоненты, отвечающие за преобразование сигналов, поступающих с тензорезисторного датчика крутящего момента силы, и отображение измеренного значения крутящего момента силы. На корпусе рукоятки расположен монохромный жидкокристаллический дисплей, клавиши управления и цветные индикаторы состояния. В нижней части рукоятки расположена съёмная аккумуляторная батарея. Наименование серии «STwrench» также отображено на рукоятке ключей под дисплеем. Внутри корпуса головки расположен тензорезисторный датчик крутящего момента силы. В нижней части головки имеется разъём для присоединения к рукоятке, в верхней части головка имеет присоединительный прямоугольник или отверстие под различные сменные насадки. Идентификация метрологических и технических характеристик производится по артикулу, нанесённому в нижней части головки над группой контактов.
Выпускаемые модификации ключей различаются между собой диапазонами измерений крутящего момента силы, а также значениями некоторых технических характеристик.
Общий вид ключей представлен на рисунке 1. Общий вид нижней части головки smartHEAD представлен на рисунке 2. Фотография типовой маркировки ключей приведена на рисунке 3.

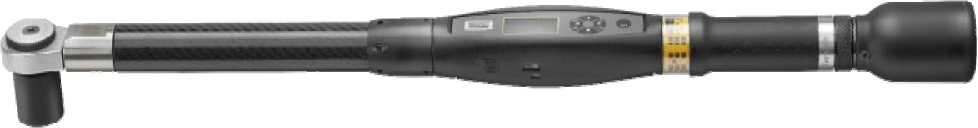

Рисунок 1 - Общий вид ключей
А

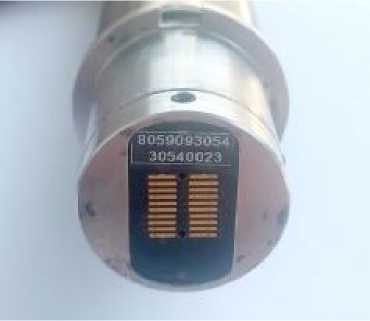

Рисунок 2 - Общий вид нижней части головки smartHEAD

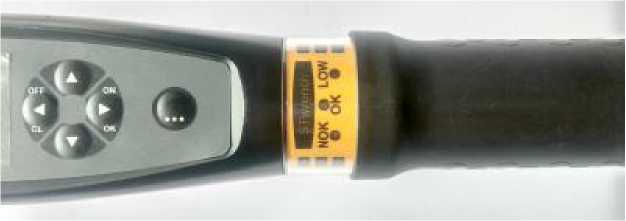

Рисунок 3 - Типовая маркировка ключей серии Stwrench
Пломбирование ключей не предусмотрено.
Таблица 5 - Комплектность ключей
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный электронный (модификация в соответствии с заказом потребителя) |
1 шт. | |
|
Аккумуляторная батарея |
1 шт. | |
|
Зарядное устройство |
1 шт. | |
|
Сменная насадка |
По заказу | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП АПМ 98-19 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Модификация |
Артикул головки |
Диапазон измерений крутящего момента силы, Нм |
Цена деления, Нм |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
STwrench с головкой smartHEAD A15 |
8059093024 |
от 1,5 до 15,0 |
0,01 |
±11)/±0,52) |
|
STwrench с головкой smartHEAD A15 sq |
8059093028 |
от 1,5 до 15,0 | ||
|
STwrench с головкой smartHEAD 30 |
8059092031 |
от 3 до 30 | ||
|
STwrench с головкой smartHEAD A30 |
8059093031 |
от 3 до 30 | ||
|
STwrench с головкой smartHEAD A30 sq |
8059093032 |
от 3 до 30 | ||
|
STwrench с головкой smart HEAD 80 |
8059092043 |
от 8 до 80 | ||
|
STwrench с головкой smartHEAD A80 |
8059093043 |
от 8 до 80 |
Продолжение таблицы 2
|
Модификация |
Артикул головки |
Диапазон измерений крутящего момента силы, IH1 |
Цена деления, IH1 |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
STwrench с головкой smartHEAD A80 sq |
8059093044 |
от 8 до 80 |
0,01 |
±11)/±0,52) |
|
STwrench с головкой smartHEAD 150 |
8059092048 |
от 15 до 150 | ||
|
STwrench с головкой smartHEAD A150 |
8059093048 |
от 15 до 150 | ||
|
STwrench с головкой smartHEAD A150 sq |
8059093050 |
от 15 до 150 | ||
|
STwrench с головкой smartHEAD 250 |
8059092054 |
от 25 до 250 | ||
|
STwrench с головкой smartHEAD A250 |
8059093054 |
от 25 до 250 | ||
|
STwrench с головкой smartHEAD A250 sq |
8059093056 |
от 25 до 250 | ||
|
STwrench с головкой smartHEAD 400 |
8059092060 |
от 40 до 400 | ||
|
STwrench с головкой smartHEAD A400 |
8059093060 |
от 40 до 400 | ||
|
STwrench с головкой smartHEAD A400 sq |
8059093062 |
от 40 до 400 | ||
|
STwrench с головкой smartHEAD 600 |
8059092066 |
от 60 до 600 | ||
|
STwrench с головкой smartHEAD A600 |
8059093066 |
от 60 до 600 | ||
|
STwrench с головкой smartHEAD A800 |
8059098826 |
от 80 до 800 | ||
|
STwrench с головкой smartHEAD 1000 |
8059092080 |
от 100 до 1000 |
±13)/±0,54) | |
|
STwrench с головкой smartHEAD A1000 |
8059093080 |
от 100 до 1000 | ||
4) - для диапазона измерений св. 30 до 100 % включ. от верхнего предела измерений | ||||
Таблица 3 - Основные технические характеристики ключей
|
Модификация |
Размер присоединительного прямоугольника или отверстия, мм |
Масса, кг, не более |
Длина, мм, не более |
|
STwrench с головкой smartHEAD A15 |
9x12 |
0,190 |
147,5 |
|
STwrench с головкой smartHEAD A15 sq |
9x12 |
0,190 |
147,5 |
|
STwrench с головкой smartHEAD 30 |
9x12 |
0,200 |
147,5 |
|
STwrench с головкой smartHEAD A30 |
9x12 |
0,200 |
147,5 |
|
STwrench с головкой smartHEAD A30 sq |
9x12 |
0,200 |
147,5 |
|
STwrench с головкой smart HEAD 80 |
9x12 |
0,220 |
147,5 |
|
STwrench с головкой smartHEAD A80 |
9x12 |
0,220 |
147,5 |
|
STwrench с головкой smartHEAD A80 sq |
9x12 |
0,220 |
147,5 |
|
STwrench с головкой smartHEAD 150 |
14x18 |
0,550 |
271 |
|
STwrench с головкой smartHEAD A150 |
14x18 |
0,570 |
271 |
|
STwrench с головкой smartHEAD A150 sq |
14x18 |
0,570 |
271 |
|
STwrench с головкой smartHEAD 250 |
14x18 |
0,800 |
417 |
|
STwrench с головкой smartHEAD A250 |
14x18 |
0,80 |
417 |
|
STwrench с головкой smartHEAD A250 sq |
14x18 |
0,800 |
417 |
|
STwrench с головкой smartHEAD 400 |
14x18 |
0,950 |
584 |
|
STwrench с головкой smartHEAD A400 |
14x18 |
0,950 |
584 |
|
STwrench с головкой smartHEAD A400 sq |
14x18 |
0,950 |
584 |
|
STwrench с головкой smartHEAD 600 |
21x26 |
1,720 |
1048,5 |
|
STwrench с головкой smartHEAD A600 |
21x26 |
1,720 |
1048,5 |
|
STwrench с головкой smartHEAD A800 |
21x26 |
1,700 |
1048,5 |
|
STwrench с головкой smartHEAD 1000 |
28* |
1,900 |
1344 |
|
STwrench с головкой smartHEAD A1000 |
28* |
1,900 |
1344 |
|
* - размер присоединительного отверстия | |||
Таблица 4 - Технические характеристики ключей
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
|
Напряжение питания постоянного тока, В: |
1,20 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
