Номер по Госреестру СИ: 64691-16
64691-16 Измерители крутящего момента силы цифровые
(IRTT)
Назначение средства измерений:
Измерители крутящего момента силы цифровые IRTT (далее - измерители) предназначены для воспроизведения и передачи единицы крутящего момента силы при поверке и калибровке ключей и отверток динамометрических, а также иных устройств, использующихся при нормированной затяжке резьбовых соединений.

Внешний вид.
Измерители крутящего момента силы цифровые
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерителей.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документах: «Измерители крутящего момента силы цифровые IRTT. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы цифровым IRTT
-
1 ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы».
-
2 Техническая документация «Atlas Copco BLM S.r.l.», Италия.
Поверка
Поверкаосуществляется в соответствии с документом ГОСТ Р 8.796-2012 «Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки».
Знак поверки наносится на свидетельство о поверке.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- эталоны 1-го разряда по ГОСТ 8.752-2011.
Изготовитель
«Atlas Copco BLM S.r.l.», Италия
Via Pepe, 11 Paderno Dugnano 20037 (MI) ITALY
Тел.:+39 0291084159, Факс: +39 0291082713
E-mail: info.blm@atlascopco.com
Заявитель
Акционерное общество «Атлас Копко» (АО «Атлас Копко»)ИНН 7710218759
141402, РФ, Московская область, г. Химки, Вашутинское шоссе д. 15 Телефон/факс: +7(495) 933-55-55
E-mail: info@ru.atlascopco.com
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика, с наклеенными на нём тензорезисторами, в пропорциональный приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста, с последующим его преобразованием в показания цифрового дисплея.
Упругое тело установлено в корпусе датчика на подшипниках. Принцип работы вращающегося датчика заключается в следующем: корпус датчика при измерениях неподвижен, а упругое тело может проворачиваться, подавая сигнал, соответствующий прикладываемому крутящему моменту силы. Вращение упругого тела датчика может быть замедлено вплоть до полной остановки, тем самым имитируется различная жесткость резьбового соединения, в зависимости от потребностей оператора.
Измерители включают в себя датчик крутящего момента силы - первичный преобразователь и вторичный преобразователь моделей STanalyser, STa 6000, АСТА 4000 или АСТА 3000.
Первичный преобразователь и вторичный преобразователь соединяются с помощью кабеля. Вторичный преобразователь содержит блок питания тензометрического моста датчика, преобразователь выходного сигнала датчика и цифровой дисплей.
Измерители могут комплектоваться датчиками углового положения, позволяющими определять угол поворота при достижении заданного момента затяжки резьбового соединения.

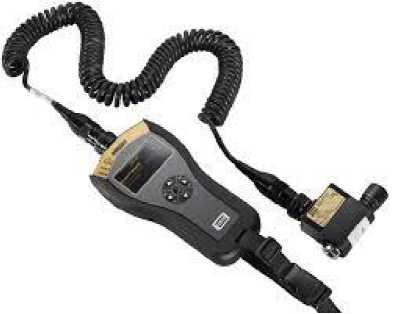

Рис. 1. - Общий вид измерителей крутящего момента силы цифровых IRTT
Модификации измерителей, которые имеют в своём наименовании индекс «B», отличаются применением подшипников повышенного ресурса, а также более надежного разъема для подключения кабеля.
Ограничение доступа к определённым частям в целях несанкционированной настройки и вмешательства обеспечивается конструкцией самих измерителей, которая может быть вскрыта только при помощи специального инструмента.
Лист № 2 Всего листов 4
Таблица 1
Модификация |
1А-106*, |
2А- |
5-I06*, |
5А-06, |
20-I06*, |
20А-06, |
25А-10, |
75А-10, |
180А-13, |
500А-20, |
750А-25, |
1400А-25, |
3000А-38, |
5000А-38, |
10000А- |
измерителя |
B 1А- |
I06*, |
5A-I06*, |
B 5А-06 |
20A-I06*, |
20-06, B |
25-10, |
75-10, |
180-13, |
500-20, |
750-25, |
1400-25, |
3000-38, |
500-38, |
38 |
I06* |
B 2А- |
B 5-I06*, |
B 20-I06*, B |
20А-06, |
B 25А- |
B 75А-10, |
B 180А- |
B 500А- |
B 750А- |
B 1400А- |
B 3000А-38, |
B 5000А-38, |
B | ||
I06* |
B 5A-I06* |
20A-I06* |
B 20-06 |
10, |
B 75-10 |
13, |
20, B 500- |
25, |
25, |
B 3000-38 |
B 5000-38 |
10000А- | |||
B 25-10 |
B 180-13 |
20 |
B 750-25 |
B 1400-25 |
38 | ||||||||||
Диапазон |
0,2 - |
0,4 - |
5,0 - |
15,0 - |
36,0 - |
100,0 - |
150,0 - |
280,0 - |
600,0 - |
1000,0 - |
2000,0 | ||||
измерений, Н-м |
1,0 |
2,0 |
1,0 - |
5,0 |
4,0 - 20 |
25,0 |
75,0 |
180,0 |
500,0 |
750,0 |
1400,0 |
3000,0 |
5000,0 |
- | |
10000,0 | |||||||||||||||
Пределы допускаемой | |||||||||||||||
относительной |
±0,5 | ||||||||||||||
статической | |||||||||||||||
погрешности, % | |||||||||||||||
Размер присоеди- | |||||||||||||||
нительного |
6,3 |
6,3 |
6,3 |
6,3 |
6,3 (1/4)* |
6,3 |
10,0 |
10,0 |
12,5 |
20,0 |
25,0 (1) |
25,0 |
37,5 |
37,5 |
37,5 |
квадрата или |
(1/4)* |
(1/4) * |
(1/4)* |
(1/4) |
(1/4) |
(3/8) |
(3/8) |
(1/2) |
(3/4) |
(1) |
(1 1/2) |
(1 1/2) |
(1 1/2) | ||
шестигранника, мм (дюйм) | |||||||||||||||
Масса, не более, г |
230 |
230 |
235 |
220 |
240 |
240 |
260 |
260 |
460 |
950 |
1370 |
1420 |
4550 |
5000 |
5550 |
Габаритные | |||||||||||||||
размеры, не |
116x31x72 |
77x31x72 |
87x42 |
106x |
125x65x105 |
165x106x149 | |||||||||
более, (ДхШхВ), |
x 83 |
52x93 | |||||||||||||
мм | |||||||||||||||
Рабочая |
от плюс 5 до плюс 40 | ||||||||||||||
температура, °С | |||||||||||||||
Относительная |
10 - 75 | ||||||||||||||
влажность, % | |||||||||||||||
Напряжение |
220±10 % | ||||||||||||||
питания сете-вого | |||||||||||||||
блока,В | |||||||||||||||
Частота |
50 - 60 | ||||||||||||||
напряжения питания, Гц |
- с шестигранным выходом
STanalyser / STa 6000:
|
209 х 105 х 37 1627 |
АСТА 4000:
|
256 х 266 х 77; 2250 |
АСТА 3000:
|
256 х 266 х 77; 2250 |
