Номер по Госреестру СИ: 61072-15
61072-15 Ключи моментные предельные электронные
(MRTT-C)
Назначение средства измерений:
Ключи моментные предельные электронные серии MRTT-C (далее - ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.

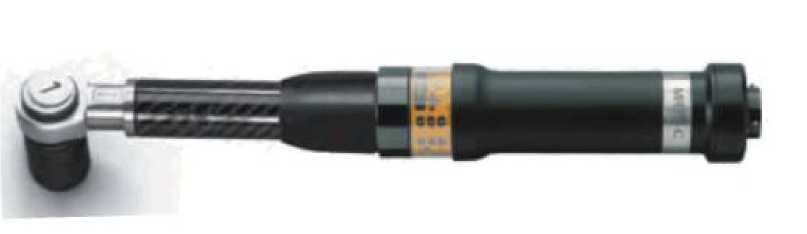

Внешний вид.
Ключи моментные предельные электронные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документах: «Ключи моментные предельные электронные серии MRTT-C. Руководство по эксплуатации».
Лист № 3
Всего листов 3
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным электронным серии MRTT-C
1. ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия»;
2. Техническая документация «Atlas Copco BLM S.r.l.», Италия.
Поверка
Поверкапроизводится по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки:
- установки для поверки моментных ключей 2-го разряда по ГОСТ Р 8.752-2011 с относительной погрешностью 0,25 %.
Изготовитель
«Atlas Copco BLM S.r.l.», Италия Via Pepe, 11 Paderno Dugnano 20037 (MI) ITALY
Тел.:+39 0291084159, Факс: +39 0291082713
E-mail: info.blm@atlascopco.com
Заявитель
ЗАО «Атлас Копко»
141402, РФ, Московская область, г. Химки, Вашутинское шоссе д. 15
Тел.: +7 (499) 933 55 55
E-mail: info@ru.atlascopco.com
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (495) 120 03 50
E-mail: info@autoprogress-m.ru
Принцип работы ключей основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика крутящего момента силы (далее - датчик), установленного в сменной головке ключей, при приложении к ключам крутящего момента силы. Под действием крутящего момента силы изменяется напряжение на выходе датчика, считываемое показывающим устройством, где происходит его преобразование в величину крутящего момента силы.
Ключи состоят из рукоятки, сменной головки с присоединительным гнездом или квадратом и показывающего устройства модели STanaliser или модели STanaliser 6000.
Показывающее устройство работает с ключом, соединенным с помощью кабеля. Показывающее устройство содержит преобразователь выходного сигнала датчика в показания измеряемой величины крутящего момента силы и выводит результат измерения на табло цифровой индикации.
Выпускаемые модели ключей различаются величиной воспроизводимого крутящего момента силы, габаритными размерами, массой, размером присоединительного гнезда или квадрата.
Опломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.
Общий вид ключей моментных предельных электронных серии MRTT-C:
Наименование |
Кол-во |
Ключ моментный предельный электронный |
1 |
Показывающее устройство STanaliser или STanaliser 6000 |
1 |
Соединительный кабель |
1 |
Руководство по эксплуатации |
1 |
Футляр |
1 |
Модель |
Диапазон измерений, Н-м |
Пределы допускаемой относительной погрешности, % |
Цена деления шкалы, Н-м |
Размер присоединительного квадрата, гнезда, мм |
Масса, г, не более |
Длина, мм, не более | |
30 |
3-30 |
±2 |
0,001 |
9 х 12 |
200 |
167,5 | |
80 |
8- |
80 |
9 х 12 |
220 |
167,5 | ||
150 |
15- |
150 |
14 х 18 |
550 |
271,0 | ||
250 |
25- |
250 |
14 х 18 |
780 |
417,0 | ||
400 |
40- |
400 |
14 х 18 |
930 |
584,0 | ||
600 |
60- |
600 |
21 х 26 |
1700 |
1048,5 | ||
1000 |
100-1000 |
28 |
1900 |
1344,0 |
Модель |
Диапазон измерений, Н-м |
Пределы допускаемой относительной погрешности, % |
Цена деления шкалы, Н-м |
Размер присоединительного квадрата, гнезда, мм |
Масса, г, не бо лее |
Длина, мм, не более | |
A15 |
1,5-15 |
±2 |
0,001 |
9 х 12 |
190 |
147,5 | |
A30 |
3- |
30 |
9 х 12 |
190 |
147,5 | ||
A80 |
8- |
80 |
9 х 12 |
200 |
147,5 | ||
A150 |
15- |
150 |
14 х 18 |
550 |
271,0 | ||
A250 |
25- |
250 |
14 х 18 |
780 |
417,0 | ||
A400 |
40- |
400 |
14 х 18 |
930 |
584,0 | ||
A600 |
60- |
600 |
21 х 26 |
1700 |
1048,5 | ||
A800 |
80- |
800 |
21 х 26 |
1700 |
1048,5 | ||
A1000 |
100- |
1000 |
28 |
1900 |
1344,0 | ||
Asq15 |
1,5-15 |
9 х 12 |
190 |
147,5 | |||
Asq30 |
3- |
30 |
9 х 12 |
190 |
147,5 | ||
Asq80 |
8- |
80 |
9 х 12 |
200 |
147,5 | ||
Asq150 |
15- |
150 |
14 х 18 |
550 |
271,0 | ||
Asq250 |
25- |
250 |
14 х 18 |
780 |
417,0 | ||
Asq400 |
40- |
400 |
14 х 18 |
930 |
584,0 |
Наработка на отказ - не менее 5000 циклов.
Диапазон рабочей температуры для всех моделей от плюс 5 до плюс 40 °С.
STanaliser / STanaliser 6000:
-
- габаритные размеры (ДхШхВ), мм 209 х 105 х 37
-
- масса, г 1627
