Номер по Госреестру СИ: 70863-18
70863-18 Расходомеры-счетчики вихревые
(FSV)
Назначение средства измерений:
Расходомеры-счетчики вихревые FSV (далее расходомеры) предназначены для измерений объемного (массового) расхода и объема (массы) различных жидкостей и газов (пара).

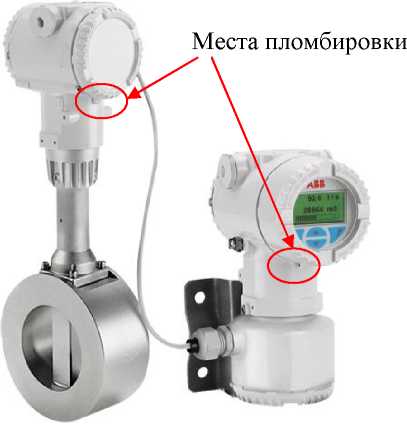

Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 1

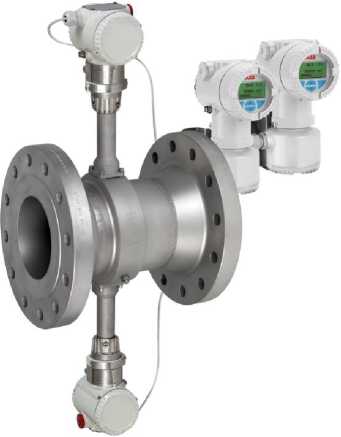

Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 2

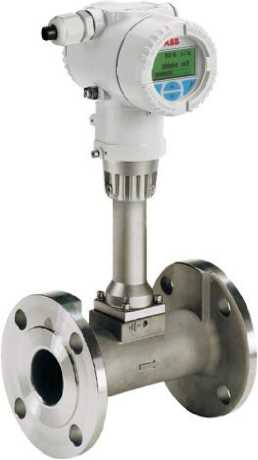

Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 3

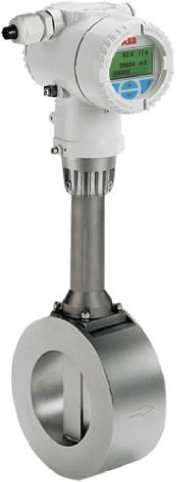

Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 4

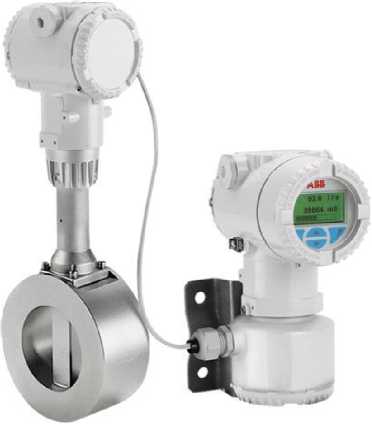

Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 5
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 16.04.2024
Номер записи - 166958
ID в реестре СИ - 395842
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
исполнение FSV430, FSV430 DN80, FSV430 DN40, FSV430 DN100, FSV430,
Производитель
Изготовитель - Фирма "ABB Automation Products GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 19
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№725 от 2018.04.16 Об утверждении типов средств измерений
№1796 от 2021.08.17 Об утверждении типов средств измерений
Наличие аналогов СИ: Расходомеры-счетчики вихревые (FSV)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB Automation Products GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14826-08 01.08.2013 |
Расходомеры массовые кориолисовые, FCM2000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
14828-05 01.05.2010 |
Расходомеры электромагнитные, FES 7000, FXP 4000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
14829-05 01.05.2010 |
Расходомеры электромагнитные, FXM 2000, FXE 4000, FXF 4000, FXT 4000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
14830-05 01.05.2010 |
Ротаметры, FAM 5400 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
14831-05 01.05.2010 |
Расходомеры вихревые, FS 4000 мод. ST, SM, SR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
14832-05 01.05.2010 |
Расходомеры вихревые, FV 4000 мод. VT, VM, VR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
17417-05 01.05.2010 |
Ротаметры, FAM3200 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18338-04 01.09.2009 |
Преобразователи измерительные, Contrans E Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18339-04 01.12.2014 |
Преобразователи измерительные, CONTRANS E-SU Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
18406-04 01.11.2009 |
Преобразователи термоэлектрические, MI Т Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год - класс 1; 2 года - класс 2 | |
|
18407-04 01.11.2009 |
Преобразователи термоэлектрические, SТ B Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год - класс 1; 2 года - класс 2 | |
|
18407-09 01.11.2014 |
Преобразователи термоэлектрические, SensyTemp мод. ST B Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
18409-04 01.11.2009 |
Преобразователи термоэлектрические, SТ P Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год - класс 1; 2 года - класс 2 | |
|
18409-09 01.11.2014 |
Преобразователи термоэлектрические, SensyTemp мод. ST P Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год - класс 1; 2 года - классы 2 и 3 |
|
18411-04 01.11.2009 |
Термопреобразователи сопротивления платиновые, MI R Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18426-05 01.03.2010 |
Преобразователи измерительные электропневматические, ТЕIР 11 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
18427-05 01.03.2010 |
Преобразователи измерительные пневматические, TZID, TZID-C Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
18436-05 01.05.2010 |
Расходомеры газа тепловые, FMT мод. iG, iG-Ex, VT-S, VT-CS, D Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18527-04 01.12.2009 |
Преобразователи измерительные, TH02, TH102, TH202 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18527-09 01.11.2014 |
Преобразователи измерительные, TH Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
18529-04 01.11.2009 |
Преобразователи измерительные, TR04-Eco, TR104 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18529-09 01.11.2014 |
Преобразователи измерительные, TR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
18545-04 01.09.2009 |
Комплексы измерительные, вычислительные и управляющие, Freelance 800F (старое обозначение Freelance 2000) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
22193-01 |
Приборы аналоговые показывающие, Indicomp 2-Ex Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24118-02 |
Преобразователи давления измерительные, 2010TD Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25932-03 01.12.2008 |
Преобразователи давления измерительные, 2600T мод. 265, 267, 269 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25932-05 24.01.2017 |
Преобразователи давления измерительные, 2600Т Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
25932-05 01.11.2010 |
Преобразователи давления измерительные, 2600Т Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27466-04 01.08.2009 |
Газоанализаторы, EL 6010 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27467-04 01.08.2009 |
Газоанализаторы многоканальные, AO2000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
28976-05 01.05.2010 |
Расходомеры-счётчики электромагнитные, FSM 4000, FXL 4000, FXL 5000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
30924-05 01.01.2011 |
Преобразователи измерительные, TF12, TF212 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
31785-06 01.06.2011 |
Термопреобразователи сопротивления платиновые, UT R Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
32160-06 |
Преобразователи измерительные, CONTRANS E-SU Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
33533-06 |
Термопреобразователи сопротивления платиновые, SensyTemp WT R Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
36246-07 |
Термопреобразователи сопротивления платиновые, SensyTemp BA Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
36247-07 |
Термопреобразователи сопротивления платиновые, SensyTemp BA R-900 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
36398-07 |
Преобразователи давления измерительные, 2020TG Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
39759-08 01.01.2014 |
Датчики температуры, SensyTemp серии TSP Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
39760-08 01.01.2014 |
Термометры сопротивления платиновые, SensyTemp TSA101 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39761-08 01.01.2014 |
Преобразователи термоэлектрические, SensyTemp TSA101 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41834-09 01.12.2014 |
Ротаметры, FAM540 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
41983-09 01.01.2015 |
Счетчики жидкости электромагнитные, FEP и FEH (мод. FEP311, FEP321, FEP381, FEH311, FEH321, FEH381) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
41984-09 01.01.2015 |
Расходомеры-счетчики массовые, FCM2000 (мод. MC2 и MS2) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
41988-09 01.01.2015 |
Расходомеры-счетчики вихревые, FV4000 (мод. FV4000-VR4, FV4000-VT4, FS4000-SR4, FS4000-ST4) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
42425-09 01.01.2015 |
Преобразователи термоэлектрические, Sensy Temp TSA 101, TSH 210, TSH 220, TSH 250 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
42426-09 01.01.2015 |
Преобразователи температурные измерительные для монтажа в головку датчика, TTH 300 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
42427-09 01.01.2015 |
Преобразователи температурные измерительные для полевого монтажа, TTF мод. TTF300, TTF350 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
44532-10 01.08.2015 |
Счетчики жидкости электромагнитные, FEP3 ProcessMaster и FEH3 HygienicMaster Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
50030-12 01.06.2017 |
Преобразователи термоэлектрические, SensyTemp TSA101 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
50031-12 01.06.2017 |
Термопреобразователи сопротивления платиновые, SensyTemp TSA101 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года; 4 года - для ТС класса допуска "В", без измерительного преобразователя и с верхним пределом рабочего диапазона измеряемых температур не более +180 °С |
|
50032-12 01.06.2017 |
Датчики температуры, SensyTemp серии TSP Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года; 4 года - для датчиков с ТС класса допуска "В", без измерительного преобразователя и с верхним пределом рабочего диапазона измеряемых температур не более +180 °С |
|
50033-12 01.06.2017 |
Преобразователи измерительные, TR, TTF, TTH, TTR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
52931-13 12.03.2018 |
Вычислители, SensyCal W, SensyCal S, SensyCal G Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
58101-14 08.08.2019 |
Расходомеры газа тепловые, Sensyflow FMT400-VTS, Sensyflow FMT500-IG Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
59770-15 |
Ротаметры, D10A3220 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
59771-15 |
Ротаметры, D10A3225 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67816-17 19.06.2022 |
Расходомеры-счётчики электромагнитные, ProcessMaster/HygienicMaster Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
69117-17 31.10.2022 |
Преобразователи измерительные, TTF, TTH, TTR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
69118-17 31.10.2022 |
Преобразователи термоэлектрические, SensyTemp серий TSA, TSC, TSP, TSH Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года; 5 лет - для ТП с НСХ типов К, J с верхним пределом диапазона измерений +600 °С, для ТП с НСХ типа N с верхним пределом диапазона измерений +800 °С; 1 год - для ТП с НСХ типов R, S, В с верхним пределом диапазона измерений св. +1100 °С |
|
69141-17 01.11.2022 |
Преобразователи давления измерительные, 2600Т мод. 261, 266 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
69355-17 20.11.2022 |
Термопреобразователи сопротивления платиновые, SensyTemp серий TSA, TSC, TSP Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года; 5 лет - для ТС классов А, В с диапазоном измерений -50 … +300 °С; 3 года - для ТС классов А, В с нижним пределом диапазона измерений -196 … -50 °С (не вкл.) и верхним пределом св.+300 °С |
|
70863-18 16.04.2024 |
Расходомеры-счетчики вихревые, FSV Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
71023-18 11.05.2024 |
Расходомеры-счетчики вихревые, FSS Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
71094-18 11.05.2024 |
Расходомеры-счётчики электромагнитные, FSM4000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
79057-20 |
Преобразователи давления измерительные, 2600Т мод. 267CR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
80888-20 |
Преобразователи измерительные, ТТН200 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
81830-21 |
Термопреобразователи сопротивления, TTE100-C161B Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Расходомеры-счетчики вихревые (FSV)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 16 | 16 | 0 | 0 | 5 | 5 | 0 | |||
| ООО "ГК КОНТРОЛЬ" (RA.RU.312788) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ЭРИС" (RA.RU.310699) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Расходомеры-счетчики вихревые (FSV)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
19600 | 19600 |
Программное обеспечение
Программное обеспечение расходомеров (далее - ПО) является встроенным. ПО обеспечивает обработку измерительной информации и вычислений (метрологически значимая часть ПО), формирование выходных сигналов, а также различные диагностические функции. ПО загружается в энергонезависимую память расходомера на заводе-изготовителе и не может быть изменено пользователем. ПО расходомеров состоит из двух частей Transmitter Firmware и Sensor Firmware.
Наименование и версии ПО могут быть просмотрены на дисплее преобразователя в соответствующем подразделе меню (как неактивное и не подлежащее изменению). Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен.
Защита ПО и конфигурационных данных расходомера от непреднамеренных и преднамеренных изменений осуществляется с помощью разграничения уровня доступа к изменению конфигурации прибора с помощью системы паролей. Помимо этого, на плате электронного преобразователя находится переключатель реализующий аппаратную защиту от изменения конфигурации расходомера через меню или через цифровые протоколы связи.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО расходомеров
|
Идентификационные данные (признаки) |
Значение | |
|
Цифровые выходные сигналы |
HART |
Modbus |
|
Идентификационное наименование ПО |
3KXF065133U0113 |
3KXF065275U0013 |
|
Номер версии (идентификационный номер) ПО |
01.04.00 |
01.04.00 |
|
Цифровой идентификатор ПО |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
В соответствии с Р 50.02.077-2014 программное обеспечение защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "высокий".
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы эксплуатационной документации расходомера.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам вихревым FSV
Приказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
Техническая документация фирмы ABB Automation Products GmbH, Германия.
Поверка
Поверка осуществляется по документу МП 208-051-2017 "ГСИ. Расходомеры-счетчики вихревые FSV/ FSS. Методика поверки", утвержденному ФГУП "ВНИИМС" 19.06.2017 г.Основные средства поверки:
- рабочий эталон единицы расхода 1-ого или 2-ого разряда согласно приказу Росстан-дарта от 07.02.2018 г. №256;
- рабочий эталон единицы расхода 1-ого разряда по ГОСТ Р 8.618-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Изготовитель
Фирма ABB Automation Products GmbH, Германия
Dransfelder Str. 2 37079 Gottingen, Germany
Телефон: +49 551 905-534
Факс: +49 551 905-555
Web-сайт: www.abb.com
Заявитель
Общество с ограниченной ответственностью "АББ" (ООО "АББ") ИНН 7727180430Адрес: 117335, Российская Федерация, г. Москва, Нахимовский пр., д. 58
Web-сайт: www.abb.ru
E-mail: kip.a@ru.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия расходомеров основан на эффекте возникновения периодической вихревой структуры (дорожки Кармана) в потоке среды, обтекающей препятствие (тело обтекания). Частота следования вихрей пропорциональна средней скорости потока в широком диапазоне чисел Рейнольдса. Измеряя частоту следования вихрей, рассчитывается средняя скорость потока и пропорциональный ей объёмный расход среды.
Информация о частоте следования вихрей преобразовывается пьезоэлектрическим сенсором (датчиком) в электрический сигнал, дальнейшая обработка которого происходит в электронном блоке.
Конструктивно расходомер состоит из первичного преобразователя и электронного блока. Первичный преобразователь выполнен в виде отрезка трубопровода с фланцами (или бесфланцевое соединение типа "сэндвич"), внутри которого находится тело обтекания D-образной формы за которым установлен пьезоэлектрический датчик.
Электронный блок, входящий в состав расходомера, преобразует частоту электрических импульсов в значения расхода и объема измеряемой среды и стандартизированные аналоговые и цифровые сигналы.
Исполнения расходомеров отличаются друг от друга применяемыми материалами, способом присоединения к процессу (фланцевое или бесфланцевое типа "сэндвич"). Электронный блок выполнен в герметичном корпусе и крепится снаружи первичного преобразователя (моноблочная конструкция) или устанавливается отдельно (разнесенная конструкция). Имеется двухсенсорный вариант исполнения расходомера, состоящий из первичного вихревого преобразователя расхода с двумя независимыми датчиками и двумя независимыми электронными преобразователями.
По заказу расходомер может комплектоваться встроенным преобразователем температуры. Конструкцией расходомера предусмотрена возможность подключения внешних преобразователей давления, преобразователя температуры и газоанализатора через аналоговый вход или по HART протоколу. Блок электроники расходомера имеет встроенный вычислитель расхода, который позволяет индицировать массовый расход и количества теплоты воды, насыщенного или перегретого пара, массовый расход различных газов, а также объемный расход газа, приведенного к нормальным условиям.
Расходомеры, в зависимости от модели, обеспечивают:
-
- представление результатов измерений и диагностики на внешние устройства посредством унифицированных выходных сигналов;
-
- индикацию измерительной информации на дисплее встроенного или выносного электронного блока;
-
- архивирование и хранение измерительной информации и результатов диагностики во встроенной энергонезависимой памяти расходомера (SensorMemory).
Расходомеры обеспечивают представление на дисплее показания следующих величин: расход (м3/ч или кг/ч), объем (м3, дм3 или кг), время работы (мин).
Взрывобезопасные исполнения расходомеров соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах". Взрывозащищенность расходомеров обеспечивается следующими видами взрывозащиты: взрывонепроницаемые оболочки "d", искробезопасная электрическая цепь "i", защита вида "n", защитой от воспламенения пыли "t", а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Конструкция расходомера обеспечивает защиту от несанкционированного изменения метрологических характеристик после выпуска из производства и защиту от вмешательства в его работу в процессе эксплуатации. На корпусе вторичного преобразователя предусмотрены места для пломбировки.
Рисунок 1 - Моноблочная конструкция с фланцевым исполнением
Рисунок 2 - Моноблочная конструкция с бесфланцевым соединением типа "сэндвич"
Рисунок 3 - Разнесенная конструкция с электронным блоком
Рисунок 4 - Разнесенная конструкция с двойным измерительным датчиком
Рисунок 5 - Пломбирование вторичного преобразователя
Таблица 4
|
Наименование |
Количество |
Примечание |
|
Расходомер-счетчик вихревой FSV в составе:
|
1 шт. 1 шт. 1 шт. |
В соответствии с заказом |
|
Комплект ЗИП |
1 экз. |
В соответствии с заказом |
|
Преобразователь температуры (встроенный) |
1 шт. |
Опционально, в соответствии с заказом |
|
Вспомогательные принадлежности |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки МП 208-051-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Исполнение |
FSV430 |
FSV450 |
|
Диаметры условных проходов, мм |
15, 25, 40, 50, 80, 100, 150, 200, 250, 300 | |
|
Максимальный расход жидкости, м3/ч |
от 7 до 2600 | |
|
Максимальный расход газа, м3/ч |
от 42 до 23500 | |
|
Диапазон измерений |
1:20 | |
|
Пределы допускаемой относительной погрешности измерения объемного расхода и объема жидкости, % |
±0,65 | |
|
Пределы допускаемой относительной погрешности измерения объемного расхода и объема газа, % |
±0,90 | |
|
Максимальное давление рабочей среды, МПа |
от 4 до 101) | |
|
Диапазон температуры рабочей среды, °С |
от -55 до +280 (опция +400) |
от -55 до +280 |
|
Выходной токовый сигнал, мА |
от 4 |
до 20 |
|
Частотно-импульсный выходной сигнал, кГц |
от 0 до 10,5 (опция) |
от 0 до 10,5 |
|
Цифровые выходные сигналы |
По протоколам HART, Modbus | |
|
1) Более высокий класс давления по специальному заказу | ||
Таблица 3 - Основные технические характеристики.
|
Наименование характеристики |
Значение | |
|
Модель |
FSV430 |
FSV450 |
|
Исполнение |
Компактное/ Раздельное | |
|
Степень защиты по ГОСТ 14254-2015 (IEC 60529:2013) |
IP54 | |
|
Температура окружающей среды, °С |
от -40 до +85 | |
|
Напряжение питания постоянного тока (преобразователя унифицированного токового сигнала), В |
от 12 до 42 | |
|
Потребляемая мощность, Вт, не более |
1 | |
|
Маркировка взрывозащиты |
Ex ia IIC T6...T4 Ga, 1Ex d ia IIC T6 Gb, Ex nA IIC T6...T4 Gc | |
|
Температурный сенсор |
Pt100 Класс А встроенный в сенсор (опция) |
Pt100 Класс А встроенный в сенсор |
|
Входы (для внешних датчиков) |
HART |
Аналоговый + HART |
|
Средний срок службы, лет, не менее |
12 | |
