FSM4000
Расходомеры-счетчики электромагнитные FSM4000 (далее - расходомеры) предназначены для измерения скорости потока и вычисления объемного расхода и накопленного объема электропроводящих жидкостей, пульп и суспензий, имеющих минимальную электропроводность 20 мкСм/см (0,5 мкСм/см с использованием предусилителя).
Производитель
ID 1543Лаборатория №9 — 009lab.ru
Испытания программного обеспечения, метрологическая и сертификационная экспертиза, сопровождение проектов в области ПО, АПК и средств измерений.
Ключевые выводы и интерпретация
- По этому типу СИ пока не накоплена статистика поверок.
- Карточка типа хорошо документирована: доступны основные документы и расширенное описание.
Быстрые ссылки
Динамика поверок по годам
Структура поверок
Топ организаций по общему объёму
Топ организаций в текущем году
Цена поверки vs объём спроса
Распределение цен
Ценовой бенчмарк по организациям
| Организация | Поверок за год | Цена, руб. | Кол-во СИ | Владельцев СИ | Средний возраст, лет | Наблюд. МПИ, дн. |
|---|
Крупнейшие владельцы по количеству СИ
Структура владельцев
Топ владельцев по данному типу СИ
| Владелец | Категория | Кол-во СИ | Кол-во поверок | Активность владельца за год |
|---|
История версий
Таблица версий и UUID
| UUID | Номер в Госреестре | Дата начала версии | Дата окончания версии | Статус |
|---|---|---|---|---|
| e7917797-6c4f-7723-64c9-52dbc4e097a7 | 71094-18 | 2023-03-31 | — | актуальная |
| 77f32687-430f-381d-c2ec-0b84ce4682d5 | 71094-18 | 2021-12-14 | 2023-03-31 | архивная |
| 0a3bb0d3-f3f8-e60e-b7ec-ed1cb9805c20 | 71094-18 | 2020-05-07 | 2021-12-14 | архивная |
Внешний вид и иллюстрации


Программное обеспечение
Программное обеспечение расходомеров (далее - ПО) является встроенным. ПО обеспечивает обработку измерительно информации, формирование выходных сигналов, а также различные диагностические функции. ПО загружается в энергонезависимую память расходомера на заводе-изготовителе и не может быть изменено пользователем.
Защита ПО и конфигурационных данных расходомера от непреднамеренных и преднамеренных изменений осуществляется с помощью разграничения уровня доступа к изменению конфигурации прибора с помощью системы паролей. Для версии с протоколом Foundation Fieldbus, на плате электронного преобразователя находится переключатель реализующий аппаратную защиту от изменения конфигурации расходомера через меню или через протокол связи.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО расходомеров
|
Идентификационные данные (признаки) |
Значение | ||
|
Цифровые выходные сигналы |
Hart |
Foundation Fieldbus |
Profibus-PA |
|
Идентиф икационное наименование ПО |
D200S021U01 |
D699G004U03 |
D699G004U02 |
|
Номер версии (идентификационный номер) ПО |
С0.11 |
С0.14 |
C0.14 |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
CRC16 |
CRC16 |
Нормативная информация
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости утвержденная.
Техническая документация фирмы ABB Automation Products GmbH
Поверка
осуществляется по документу ГОСТ Р 8.675-2009 «Расходомеры электромагнитные. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. № 256 в диапазоне расхода, соответствующем диапазону расхода поверяемого расходомера.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или свидетельство о поверке.
Заявитель
ИНН 7727180430
Адрес: 117335, г. Москва, Нахимовский пр., д. 58
Е-mail: kip.a@ru.abb.com
Web-сайт: www.abb.ru
Испытательный центр
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомеры состоят из датчиков расхода и измерительных преобразователей. Датчик расхода (далее - датчик) состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в измерительный преобразователь (далее -преобразователь), где он усиливается и обрабатывается. После обработки в преобразователе формируются выходные сигналы, несущие информацию о расходе и накопленном объеме.
Датчики расхода выпускаются в различных модификациях: для промышленного (SE41F, SE21F и SE21W) и гигиенического (SE21) применений.
Расходомеры комплектуются измерительными преобразователями S4.
Преобразователи обеспечивают питание цепи возбуждения магнитного поля расходомера, а также преобразуют сигналы от электродов датчика в цифровое значение расхода. Преобразователи могут формировать токовый выходной сигнал (4-20 мА), частотноимпульсный выходной сигнал (0-5000 Гц), цифровые выходные сигналы по протоколам HART, Foundation Fieldbus, ProfiBus-PA. Преобразователи отличаются по монтажу: настенный или полевой. Преобразователи комплектуются ЖК индикатором с кнопками управления.
Электронные преобразователи выполняют постоянную диагностику внутренних электрических цепей расходомера, а также обеспечивают сохранение полученной информации (функция FingerPrint).
Общий вид расходомеров представлен на рисунке 1.
Пломбирование приборов не предусмотрено.

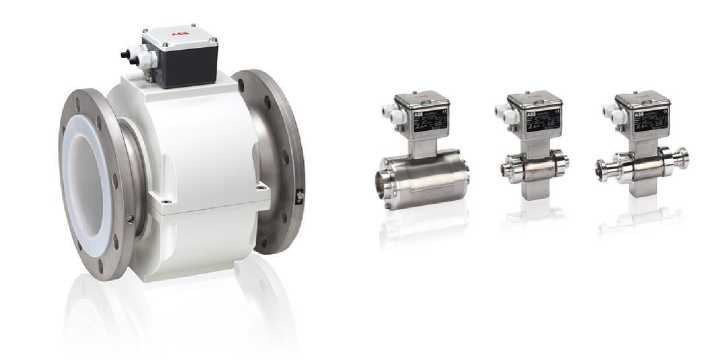

а) датчик расхода модификаций
SE41F, SE21F и SE21W
б) датчик расхода модификации SE21
Рисунок 1 - Общий вид расходомеров FSM4000

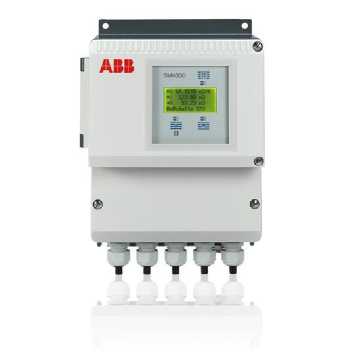

в) измерительный преобразователь S4
