Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи представляют собой измерительную вставку, которая состоит из одного или двух чувствительных элементов - термопар с номинальной статической характеристикой преобразования (НСХ) типов «K», «J», «N» и «Е» по ГОСТ Р 8.585-2001 (МЭК 60584-2) с минеральной изоляцией (MgO) термоэлектродов и с изолированными или заземленными рабочими спаями, помещенных в виброустойчивый и устойчивый к изгибам защитный чехол из сплава типа Inconel 600. Защитный чехол ТП соединен с керамической клеммной головкой или с металлической площадкой с удлинительными проводами, конструктивно выполненной для подсоединения измерительного преобразователя.

ТП могут работать с измерительными преобразователями с унифицированным электрическим выходным сигналом постоянного тока 4-20 мА, с цифровым выходным сигналом для передачи данных по протоколу HART, FOUNDATION Fieldbus или PROFIBUS PA.

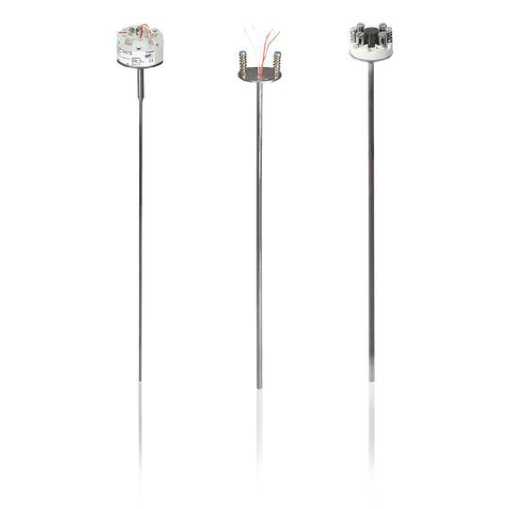

Фото общего вида ТП приведены на рис.1

Рис.1: Преобразователи термоэлектрические SensyTemp TSA101

Диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ термопреобразователей по МЭК 60584-2 (ГОСТ 6616-94/ ГОСТ Р 8.585-2001) в температурном эквиваленте в зависимости от типа НСХ по МЭК 60584-1 (ГОСТ Р 8.585-2001) приведены в таблице:

Диаметр монтажной части ТП, мм:............................................3; 6; 8/6*; 10/6*

Длина монтажной части ТП, мм:.....от 255 до 1025 (и более - по специальному заказу)

Термопреобразователи во взрывозащищенном исполнении имеют маркировки видов: 0E\iaIICTE. .T6 («искробезопасная электрическая цепь») и 1 E\dIICTE..T6 («взрывонепроницаемая оболочка»).

Средний срок службы, лет, не менее:............................................................8.

Примечание:

(*) Переменный диаметр (диаметр 8 или I0 мм - на рабочем конце ТП).
