Номер по Госреестру СИ: 69355-17
69355-17 Термопреобразователи сопротивления платиновые
(SensyTemp серий TSA, TSC, TSP)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые SensyTemp серий TSA, TSC, TSP (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры химически неагрессивных к материалу защитной арматуры или гильзы жидких и газообразных сред, а также поверхности твердых тел.

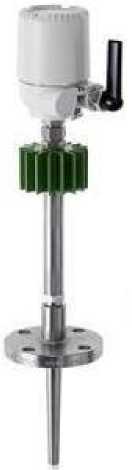

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1

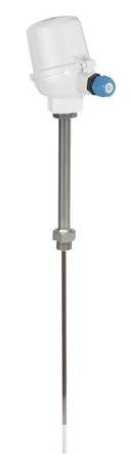

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 2

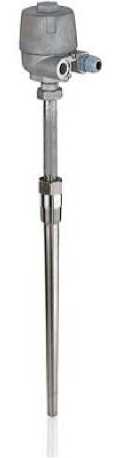

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 3

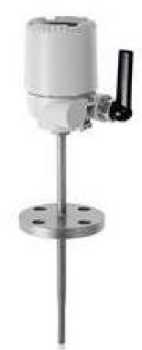

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 4

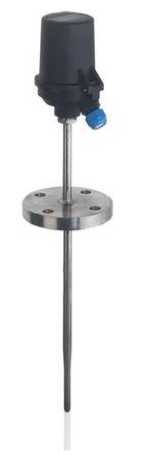

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 5

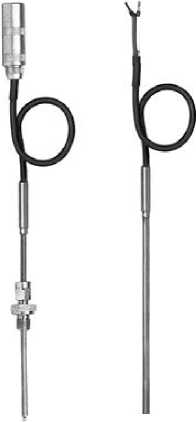

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 6

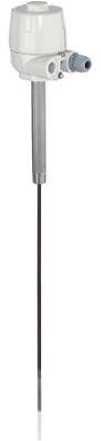

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 7

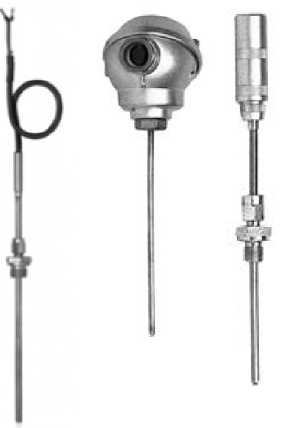

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 8
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 9
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 10
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.11.2022
Номер записи - 161103
ID в реестре СИ - 383503
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года; 5 лет - для ТС классов А, В с диапазоном измерений -50 … +300 °С; 3 года - для ТС классов А, В с нижним пределом диапазона измерений -196 … -50 °С (не вкл.) и верхним пределом св.+300 °С
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TSP 111, TSP, TSC420, TSA101, SensyTemp, мод. TSP331-P3, SensyTemp, мод. TSP331-P2, SensyTemp серия TSP, мод. TSP321, SensyTemp серия TSP, мод. TSP121, SensyTemp серий TSP, мод. TSP111, SensyTemp серий TSP, SensyTemp серий TSA, TSC, TSP, мод. TSP311, SensyTemp серии TSP111, SensyTemp серии TSA, мод. TSA101, SensyTemp серии TSA, SensyTemp серии TSP, SensyTemp, Sensy Temp TSP, Pt-100, ABB TSP331-P2,
Производитель
Изготовитель - Фирма "ABB Automation Products GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 1811
Выдано извещений - 0
Кол-во периодических поверок - 1057
Кол-во средств измерений - 661
Кол-во владельцев - 27
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1425 дн.
Приказы РСТ, где упоминается данный тип СИ
№2702 от 2022.10.27 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2590 от 2023.12.01 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2536 от 2017.11.20 Об утверждении типов средств измерений
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (SensyTemp серий TSA, TSC, TSP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
69355-17 Термопреобразователи сопротивления платиновые (SensyTemp серий TSA, TSC, TSP) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) | 71870-18 Термопреобразователи сопротивления платиновыеФирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
Все средства измерений Фирма "ABB Automation Products GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14826-08 01.08.2013 |
Расходомеры массовые кориолисовые, FCM2000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
14828-05 01.05.2010 |
Расходомеры электромагнитные, FES 7000, FXP 4000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
14829-05 01.05.2010 |
Расходомеры электромагнитные, FXM 2000, FXE 4000, FXF 4000, FXT 4000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
14830-05 01.05.2010 |
Ротаметры, FAM 5400 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
14831-05 01.05.2010 |
Расходомеры вихревые, FS 4000 мод. ST, SM, SR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
14832-05 01.05.2010 |
Расходомеры вихревые, FV 4000 мод. VT, VM, VR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
17417-05 01.05.2010 |
Ротаметры, FAM3200 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18338-04 01.09.2009 |
Преобразователи измерительные, Contrans E Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18339-04 01.12.2014 |
Преобразователи измерительные, CONTRANS E-SU Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
18406-04 01.11.2009 |
Преобразователи термоэлектрические, MI Т Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год - класс 1; 2 года - класс 2 | |
|
18407-04 01.11.2009 |
Преобразователи термоэлектрические, SТ B Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год - класс 1; 2 года - класс 2 | |
|
18407-09 01.11.2014 |
Преобразователи термоэлектрические, SensyTemp мод. ST B Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
18409-04 01.11.2009 |
Преобразователи термоэлектрические, SТ P Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год - класс 1; 2 года - класс 2 | |
|
18409-09 01.11.2014 |
Преобразователи термоэлектрические, SensyTemp мод. ST P Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год - класс 1; 2 года - классы 2 и 3 |
|
18411-04 01.11.2009 |
Термопреобразователи сопротивления платиновые, MI R Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18426-05 01.03.2010 |
Преобразователи измерительные электропневматические, ТЕIР 11 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
18427-05 01.03.2010 |
Преобразователи измерительные пневматические, TZID, TZID-C Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
18436-05 01.05.2010 |
Расходомеры газа тепловые, FMT мод. iG, iG-Ex, VT-S, VT-CS, D Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18527-04 01.12.2009 |
Преобразователи измерительные, TH02, TH102, TH202 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18527-09 01.11.2014 |
Преобразователи измерительные, TH Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
18529-04 01.11.2009 |
Преобразователи измерительные, TR04-Eco, TR104 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18529-09 01.11.2014 |
Преобразователи измерительные, TR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
18545-04 01.09.2009 |
Комплексы измерительные, вычислительные и управляющие, Freelance 800F (старое обозначение Freelance 2000) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
22193-01 |
Приборы аналоговые показывающие, Indicomp 2-Ex Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24118-02 |
Преобразователи давления измерительные, 2010TD Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25932-03 01.12.2008 |
Преобразователи давления измерительные, 2600T мод. 265, 267, 269 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25932-05 24.01.2017 |
Преобразователи давления измерительные, 2600Т Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
25932-05 01.11.2010 |
Преобразователи давления измерительные, 2600Т Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27466-04 01.08.2009 |
Газоанализаторы, EL 6010 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27467-04 01.08.2009 |
Газоанализаторы многоканальные, AO2000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
28976-05 01.05.2010 |
Расходомеры-счётчики электромагнитные, FSM 4000, FXL 4000, FXL 5000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
30924-05 01.01.2011 |
Преобразователи измерительные, TF12, TF212 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
31785-06 01.06.2011 |
Термопреобразователи сопротивления платиновые, UT R Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
32160-06 |
Преобразователи измерительные, CONTRANS E-SU Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
33533-06 |
Термопреобразователи сопротивления платиновые, SensyTemp WT R Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
36246-07 |
Термопреобразователи сопротивления платиновые, SensyTemp BA Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
36247-07 |
Термопреобразователи сопротивления платиновые, SensyTemp BA R-900 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
36398-07 |
Преобразователи давления измерительные, 2020TG Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
39759-08 01.01.2014 |
Датчики температуры, SensyTemp серии TSP Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39760-08 01.01.2014 |
Термометры сопротивления платиновые, SensyTemp TSA101 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39761-08 01.01.2014 |
Преобразователи термоэлектрические, SensyTemp TSA101 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41834-09 01.12.2014 |
Ротаметры, FAM540 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
41983-09 01.01.2015 |
Счетчики жидкости электромагнитные, FEP и FEH (мод. FEP311, FEP321, FEP381, FEH311, FEH321, FEH381) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
41984-09 01.01.2015 |
Расходомеры-счетчики массовые, FCM2000 (мод. MC2 и MS2) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
41988-09 01.01.2015 |
Расходомеры-счетчики вихревые, FV4000 (мод. FV4000-VR4, FV4000-VT4, FS4000-SR4, FS4000-ST4) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
42425-09 01.01.2015 |
Преобразователи термоэлектрические, Sensy Temp TSA 101, TSH 210, TSH 220, TSH 250 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
42426-09 01.01.2015 |
Преобразователи температурные измерительные для монтажа в головку датчика, TTH 300 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
42427-09 01.01.2015 |
Преобразователи температурные измерительные для полевого монтажа, TTF мод. TTF300, TTF350 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
44532-10 01.08.2015 |
Счетчики жидкости электромагнитные, FEP3 ProcessMaster и FEH3 HygienicMaster Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
50030-12 01.06.2017 |
Преобразователи термоэлектрические, SensyTemp TSA101 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
50031-12 01.06.2017 |
Термопреобразователи сопротивления платиновые, SensyTemp TSA101 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года; 4 года - для ТС класса допуска "В", без измерительного преобразователя и с верхним пределом рабочего диапазона измеряемых температур не более +180 °С |
|
50032-12 01.06.2017 |
Датчики температуры, SensyTemp серии TSP Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года; 4 года - для датчиков с ТС класса допуска "В", без измерительного преобразователя и с верхним пределом рабочего диапазона измеряемых температур не более +180 °С |
|
50033-12 01.06.2017 |
Преобразователи измерительные, TR, TTF, TTH, TTR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
52931-13 12.03.2018 |
Вычислители, SensyCal W, SensyCal S, SensyCal G Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
58101-14 08.08.2019 |
Расходомеры газа тепловые, Sensyflow FMT400-VTS, Sensyflow FMT500-IG Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
59770-15 |
Ротаметры, D10A3220 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
59771-15 |
Ротаметры, D10A3225 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67816-17 19.06.2022 |
Расходомеры-счётчики электромагнитные, ProcessMaster/HygienicMaster Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
69117-17 31.10.2022 |
Преобразователи измерительные, TTF, TTH, TTR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
69118-17 31.10.2022 |
Преобразователи термоэлектрические, SensyTemp серий TSA, TSC, TSP, TSH Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года; 5 лет - для ТП с НСХ типов К, J с верхним пределом диапазона измерений +600 °С, для ТП с НСХ типа N с верхним пределом диапазона измерений +800 °С; 1 год - для ТП с НСХ типов R, S, В с верхним пределом диапазона измерений св. +1100 °С |
|
69141-17 01.11.2022 |
Преобразователи давления измерительные, 2600Т мод. 261, 266 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
69355-17 20.11.2022 |
Термопреобразователи сопротивления платиновые, SensyTemp серий TSA, TSC, TSP Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года; 5 лет - для ТС классов А, В с диапазоном измерений -50 … +300 °С; 3 года - для ТС классов А, В с нижним пределом диапазона измерений -196 … -50 °С (не вкл.) и верхним пределом св.+300 °С |
|
70863-18 16.04.2024 |
Расходомеры-счетчики вихревые, FSV Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
71023-18 11.05.2024 |
Расходомеры-счетчики вихревые, FSS Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
71094-18 11.05.2024 |
Расходомеры-счётчики электромагнитные, FSM4000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
79057-20 |
Преобразователи давления измерительные, 2600Т мод. 267CR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
80888-20 |
Преобразователи измерительные, ТТН200 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
81830-21 |
Термопреобразователи сопротивления, TTE100-C161B Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Бесплатный
Кто поверяет Термопреобразователи сопротивления платиновые ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 39 | 0 | 39 | 0 | 39 | 0 | 39 | ||
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 12 | 12 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 182 | 20 | 0 | 0 | 12 | 12 | 0 | ||
| ООО "СНЭМА-СЕРВИС" (1479) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 74 | 74 | 0 | 0 | 74 | 74 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 7 | 4 | 3 | 0 | 7 | 4 | 3 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 11 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 62 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ТАНЕКО" (RA.RU.311611) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ЗАО "ЭнергоСтрой" (RA.RU.311997) | 119 | 7 | 112 | 0 | 12 | 7 | 5 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 536 | 268 | 268 | 0 | 536 | 268 | 268 | |||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 366 | 0 | 366 | 0 | 273 | 0 | 273 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ООО "АСУ ПРО" (RA.RU.310446) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 72 | 72 | 0 | 0 | 72 | 72 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 18 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 6 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "КРИОГАЗ-ВЫСОЦК" (RA.RU.312847) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 36 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 195 | 0 | 195 | 0 | 195 | 0 | 195 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ОАО "ЯМАЛ СПГ" (RA.RU.311706) | 17 | 0 | 17 | 0 | 17 | 0 | 17 |
Стоимость поверки Термопреобразователи сопротивления платиновые ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1744 | 1715 |
|
ФБУ Калужский ЦСМ Калужская область |
3075 | 1715 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
995 | 1715 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
1110 | 1715 |
|
ФБУ Рязанский ЦСМ Рязанская область |
1652 | 1715 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым SensyTemp серий TSA, TSC, TSP
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя «ABB Automation Products GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 207.1-056-2017 «Термопреобразователи сопротивления платиновые SensyTemp серий TSA, TSC, TSP. Методика поверки», утверждённому ФГУП «ВНИИМС» 23.06.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М)
(Регистрационный № 19736-11);
Мультиметр 3458А (Регистрационный № 25900-03);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R)
(Регистрационный № 52489-13).
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «ABB Automation Products GmbH», Германия
Адрес: Schillerstraee 72, D-32425 Minden, Germany
Телефон: +49 (571) 830-0, факс: +49 (571) 830-1846
Web-сайт: www.abb.de, E-mail: vertrieb.messtechnikprodukte@de.abb.com
Заявитель
Общество с ограниченной ответственностью «АББ» (ООО «АББ»)
ИНН 7727180430
Адрес: 117335, Россия, Москва, Нахимовский проспект, д. 58, офис 5A.R5
Телефон: +7(495) 777-22-20, факс: +7(495) 77-22-21
Web-сайт: www.abb.ru, E-mail: сontact.center@ru.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66 Web-сайт: www.vniims.ru, E-mail: office@vniims.ru
Принцип действия термопреобразователей основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление пропорционально изменению температуры окружающей среды.
ТС серий TSA, TSC, TSP изготавливаются следующих моделей: TSA101, TSC420, TSC430, TSP111, TSP121, TSP131, TSP311, TSP321, TSP331, TSP311-W, TSP321-W, TSP331-W, TSP341-W которые отличаются друг от друга конструктивным исполнением.
ТС моделей TSP111, TSP121, TSP131, TSP311, TSP321, TSP331 состоят из сменной измерительной вставки TSA101, соединительной головки и защитной арматуры (кроме моделей TSP111 и TSP311). К ТС по заказу может быть присоединен измерительный преобразователь (далее по тексту - ИП).
ТС моделей TSP311-W, TSP321-W, TSP331-W, TSP341-W состоят из сменной измерительной вставки TSA101, соединительной головки, защитной арматуры (кроме моделей TSP111 и TSP311) и измерительного преобразователя. ТС моделей TSP311-W, TSP331-W, TSP341-W дополнительно оснащены встроенной батареей и микротермогенератором, который вырабатывает термо-ЭДС, необходимое для работы электронных систем преобразователя и беспроводного канала связи. Принцип работы термогенератора основан на эффекте Зеебека, возникающего в термоэлектрическом преобразователе генератора за счет контрастной разности температур между зоной, охлаждаемой радиатором термогенератора, и металлической защитной арматурой ТС, нагреваемой измеряемой средой. ТС модели TSP341-W конструктивно выполнены для поверхностного монтажа. ТС модели TSP311-W, TSP321-W, TSP331-W, TSP341-W оснащены беспроводным радиоканалом.
ТС модели TSC420 состоят из несменной измерительной вставки с минеральной изоляцией (MgO) проводов, помещенных в защитный чехол из хромоникелевой стали (316Ti/1.4571). ТС могут иметь различное электрическое подключение: соединительную головку формы F, штекер, муфту или открытые присоединительные провода.
ТС модели TSC430 состоят из несменной измерительной вставки с минеральной изоляцией (MgO) проводов, помещенных в защитный чехол из хромоникелевой стали (316Ti/1.4571) и удлинительного кабеля. ТС могут иметь различное электрическое подключение: штекер, муфту или кабель с открытыми присоединительными проводами.
ТС модели TSA101 представляет собой сменную измерительную вставку, которая состоит из одного или двух тонкопленочных или проволочных платиновых ЧЭ с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 8.461-2009 (МЭК 60751) с минеральной изоляцией (MgO) проводов, помещенных в виброустойчивый и устойчивый к изгибам защитный чехол из хромоникелевой стали (316Ti/1.4571). К измерительной вставке TSA101 по заказу могут быть присоединены керамическая клеммная головка или измерительный преобразователь.
Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х, 3-х и 4-х проводная.
ТС серии TSP могут комплектоваться встраиваемыми в соединительную головку ИП серий TTF, TTH и TTR с унифицированным электрическим выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи по HART-протоколу или c цифровым сигналом промышленной сети PROFIBUS-PA, FOUNDATION Fieldbus. Соединительная головка выполнена из алюминия, полиамида или хромоникелевой стали и имеет модификации: BUZ, BUZH, BUZHD, BUKH, BEG, отличающиеся конструкцией и степенью защиты. Соединительная головка типа BUZHD оснащена жидкокристаллическим дисплеем.
Защитная арматура ТС предназначена для защиты измерительной вставки от механических, абразивных или коррозионных воздействий измеряемой среды и имеет несколько конструктивных исполнений, различающиеся видом присоединения к объекту измерения, формой и материалом.
ТС могут иметь взрывозащищенное исполнение и могут применяться во взрывоопасных зонах и наружных установках в соответствии с указанными на них маркировками взрывозащиты, искрозащиты и защиты от воспламенения горючей пыли.
Фотографии общего вида ТС приведены на рисунках 1 и 2.
|
■ t i • |
ж* | ||
|
1 |
i н |
■U | |
а) TSA101
б) TSC420
в) TSC430
Рисунок 1 - Общий вид термопреобразователей сопротивления платиновых SensyTemp серий TSA и TSC
а) TSP111
б) TSP121 в) TSP131 г) TSP311
д) TSP321 е) TSP331
Рисунок 2 - Общий вид термопреобразователей сопротивления платиновых SensyTemp серии TSP

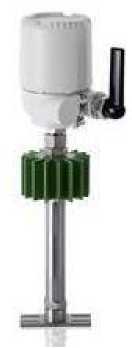

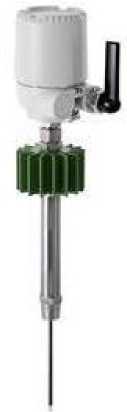

а) TSP311-W б) TSP321-W
г) TSP341-W
Рисунок 3 - Общий вид термопреобразователей сопротивления платиновых SensyTemp моделей TSP311-W, TSP321-W, TSP331-W, TSP341-W
Пломбирование ТС не предусмотрено.
Программное обеспечение отсутствует.
Комплектность ТС приведена в таблице 2.
Таблица 2 - Комплектность средств измерений
|
Наименование |
Кол-во |
Примечание |
|
Термопреобразователь сопротивления платиновый |
1 шт . |
серия и модель в соответствии с заказом |
|
Руководство по эксплуатации (на русском языке) |
1 экз. |
на партию однотипных ТС при поставке в один адрес |
|
Паспорт |
1 экз. |
- |
|
Методика поверки МП 207.1-056-2017 |
1 экз. |
на партию ТС при поставке в один адрес |
ТС приведены в таблице 1.
Таблица 1 - ТС
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры ТС в зависимости от типа ЧЭ, °С
|
от -50 до +400 от -196 до +600 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009 |
Pt100 |
|
Класс допуска ТС по МЭК 60751/ГОСТ 66512009 |
В, А, АА |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от типа ЧЭ, класса допуска и диапазона измеряемых температур (допуск) по МЭК 60751/ГОСТ 6651-2009 (1), оС:
|
±(0,10 + 0,0017|t|) (от 0 до плюс 100 °С); ±(0,15 + 0,002|t|) (от -30 до +300 °С); ±(0,30 + 0,005|t|) (от -50 до +400 °С) ±(0,15 + 0,002|t|) (от -196 до +500 °С); ±(0,30 + 0,005|Z|) (от -196 до +600 °С) |
|
Диаметр измерительной вставки, мм |
3; 6; 8; 10 (для серий TSA, TSP) 3; 4,5; 6 (для серии TSQ |
|
Сопротивление электрической изоляции при температуре от +15 до +25 °С (при 250 В), МОм, не менее |
500 |
|
Диапазон температур окружающего воздуха ТС серий TSA, TSC, TSP в зависимости от конструктивного исполнения, °С
- TSH - TSC
|
от -40 до +120 от -40 до +200 от -40 до +120 от -40 до +150 от -40 до +130 от -40 до +85 от -20 до +70 |
|
Диаметр защитной арматуры (для моделей TSP121, TSP131, TSP321, TSP331), мм |
от 9,0 до 16,0 |
|
Длина измерительной вставки (для серии TSA), мм |
от 255 до 1025 (более - по специальному заказу) |
|
Длина монтажной части, мм
|
от 100 до 350 (более - по специальному заказу) от 100 до 400 (более - по специальному заказу) от 100 до 350 (более - по специальному заказу) от 100 до 400 (более - по специальному заказу) |
|
Наименование характеристики |
Значение |
|
Масса, кг |
от 0,2 до 15 (в зависимости от модели и исполнения ТС) |
|
Средняя наработка до отказа, ч, не менее
|
90000 60000 40000 |
|
Средний срок службы ТС, лет, не менее |
10 |
|
Примечания: (1) Предел допускаемой основной погрешности ТС и ИП (D, °С) вычисляются по формуле D = (DИП )2 + (DTC )2 , где DТС - отклонение от НСХ (в температурном эквиваленте) ТС, °С, D ИП - предел допускаемой основной погрешности ИП серий TTF, TTH и TTR, приведенный в Описании типа на ИП в Федеральном информационном фонде по обеспечению единства измерений. | |
