Принцип действия датчиков температуры основан на преобразовании сигнала сенсора в унифицированный выходной сигнал постоянного тока 4-20 мА с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART, либо в стандартный выходной сигнал с цифровым протоколом FOUNDATION Fieldbus или PROFIBUS PA. По цифровым протоколам HART, FOUNDATION Fieldbus или PROFIBUS PA ИП может передавать измеренный сигнал температуры процесса, собственную температуру, различные диагностические и аварийные сигналы, а также конфигурироваться с использованием HART-коммуникатора, либо при помощи персонального компьютера, имеющего соответствующее программное обеспечение и интерфейсы связи HART, FOUNDATION Fieldbus, либо PROFIBUS PA. Цифровая индикация в процессе измерений может осуществляться с помощью встраиваемого в защитную соединительную головку жидкокристаллического дисплея.

Датчики состоят из сменного первичного преобразователя температуры (сенсора), соединенного с измерительным преобразователем (ИП)^(*) серий TR, TTF, TTH, TTR и имеют следующие модификации: TSP111, TSP121, TSP131, TSP311, TSP321, TSP331, которые отличаются друг от друга по конструктивному исполнению.

Сенсор представляет собой измерительную вставку типа SensyTemp TSA101 с платиновым термочувствительным элементом (ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по МЭК 60751 (ГОСТ 6651-2009) или термопарой в качестве ЧЭ с НСХ типов «К», «N», «J», «Е» по МЭК 60584-1 (ГОСТ Р 8.585-2001), помещенную в защитную арматуру из нержавеющей стали и других материалов с соединительной защитной головкой, в которую встраивается измерительный преобразователь. Сенсор может быть одиночным или двойным (с двумя ЧЭ в одной измерительной вставке). Головки в зависимости от формы изготавливаются из алюминия (BUZ, BUZH, BUZHD), полиамида (BUKH) или нержавеющей стали (BEG).

Для измерений температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция которых зависит от допускаемых параметров измеряемой среды.

Примечание:

(*) Датчик также может состоять только из одного первичного преобразователя температуры и иметь клеммы или внешние провода для дальнейшего подключения к различным измерительным приборам.

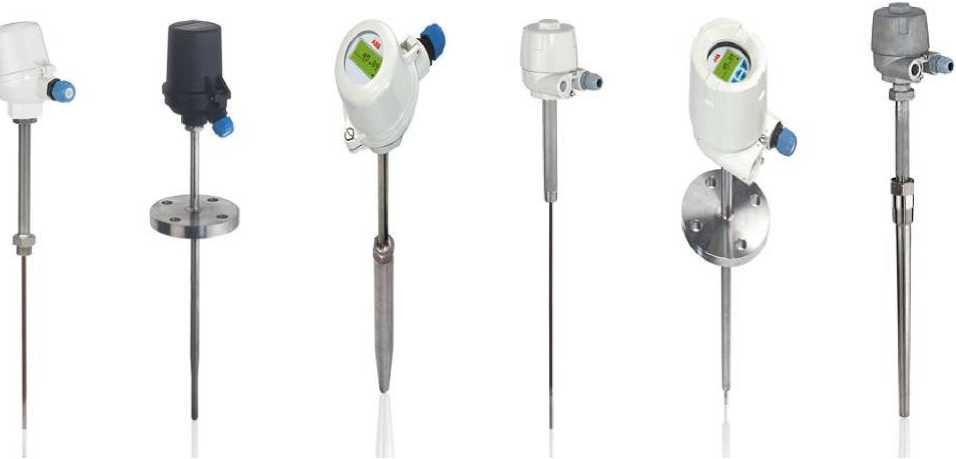

Фото общего вида датчиков приведены на рис.1-6

Рис.1 TSP111   Рис.2 TSP121 Рис.3 TSP131 Рис.4 TSP311 Рис.5 TSP321 Рис.6 TSP331

Типы НСХ сенсоров, рабочий диапазон измеряемых температур, пределы допускаемой основной погрешности датчиков ^(**), в зависимости от типа входного сигнала и измерительного преобразователя, приведены в таблице 1.

Таблица 1

Дополнительная погрешность от изменения температуры окружающей среды (плюс 23 °С) в диапазоне от минус 40 до плюс 85 °С в зависимости от модели ИП и типа входного сигнала приведена в руководстве по эксплуатации на каждую модель измерительного преобразователя.

Электрическое сопротивление изоляции (при 250 В), не менее, МОм: 500 (при 20 ± 5 °С)

Диаметр монтажной части измерительной вставки (ТС или ТП), мм:......3; 6; 8/6*; 10/6*

лист № 4 всего листов 5

Длина монтажной части измерительной вставки (ТС или ТП), мм:.........от 255 до 1025

(и более - по специальному заказу)

Длина монтажной части датчика (в зависимости от модификации ИП), мм:

Минимальная длина защитной гильзы датчика, мм:..........................................110

Минимальный диаметр защитной гильзы датчика, мм:... 9 (для TSP1xx), 12 (для TSP3xx) Термопреобразователи во взрывозащищенном исполнении имеют маркировки видов: 0ExiaIICT1...T6 («искробезопасная электрическая цепь») и 1ExdIICT1...T6 («взрывонепроницаемая оболочка»).

Средний срок службы, лет, не менее: .......................8.

Примечание:

(*) Переменный диаметр (диаметр 8 или 10 мм - на рабочем конце термопреобразователя).
