Номер по Госреестру СИ: 71023-18
71023-18 Расходомеры-счетчики вихревые
(FSS)
Назначение средства измерений:
Расходомеры-счетчики вихревые FSS (далее расходомеры) предназначены для измерений объемного (массового) расхода и объема (массы) различных жидкостей и газов (пара).
Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 1
Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 2
Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 3
Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 4
Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 5
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 11.05.2024
Номер записи - 167102
ID в реестре СИ - 395986
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Расходомер-счетчик вихревой FSS430, Нет модификации, SwirlMaster FSS430, FSS430 DN25, FSS430,
Производитель
Изготовитель - Фирма "ABB Automation Products GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 12
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2018.05.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Расходомеры-счетчики вихревые (FSS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB Automation Products GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14826-08 01.08.2013 |
Расходомеры массовые кориолисовые, FCM2000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
14828-05 01.05.2010 |
Расходомеры электромагнитные, FES 7000, FXP 4000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
14829-05 01.05.2010 |
Расходомеры электромагнитные, FXM 2000, FXE 4000, FXF 4000, FXT 4000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
14830-05 01.05.2010 |
Ротаметры, FAM 5400 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
14831-05 01.05.2010 |
Расходомеры вихревые, FS 4000 мод. ST, SM, SR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
14832-05 01.05.2010 |
Расходомеры вихревые, FV 4000 мод. VT, VM, VR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
17417-05 01.05.2010 |
Ротаметры, FAM3200 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18338-04 01.09.2009 |
Преобразователи измерительные, Contrans E Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18339-04 01.12.2014 |
Преобразователи измерительные, CONTRANS E-SU Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
18406-04 01.11.2009 |
Преобразователи термоэлектрические, MI Т Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год - класс 1; 2 года - класс 2 | |
|
18407-04 01.11.2009 |
Преобразователи термоэлектрические, SТ B Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год - класс 1; 2 года - класс 2 | |
|
18407-09 01.11.2014 |
Преобразователи термоэлектрические, SensyTemp мод. ST B Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
18409-04 01.11.2009 |
Преобразователи термоэлектрические, SТ P Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год - класс 1; 2 года - класс 2 | |
|
18409-09 01.11.2014 |
Преобразователи термоэлектрические, SensyTemp мод. ST P Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год - класс 1; 2 года - классы 2 и 3 |
|
18411-04 01.11.2009 |
Термопреобразователи сопротивления платиновые, MI R Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18426-05 01.03.2010 |
Преобразователи измерительные электропневматические, ТЕIР 11 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
18427-05 01.03.2010 |
Преобразователи измерительные пневматические, TZID, TZID-C Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
18436-05 01.05.2010 |
Расходомеры газа тепловые, FMT мод. iG, iG-Ex, VT-S, VT-CS, D Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
18527-04 01.12.2009 |
Преобразователи измерительные, TH02, TH102, TH202 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18527-09 01.11.2014 |
Преобразователи измерительные, TH Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
18529-04 01.11.2009 |
Преобразователи измерительные, TR04-Eco, TR104 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
18529-09 01.11.2014 |
Преобразователи измерительные, TR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
18545-04 01.09.2009 |
Комплексы измерительные, вычислительные и управляющие, Freelance 800F (старое обозначение Freelance 2000) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
22193-01 |
Приборы аналоговые показывающие, Indicomp 2-Ex Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24118-02 |
Преобразователи давления измерительные, 2010TD Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25932-03 01.12.2008 |
Преобразователи давления измерительные, 2600T мод. 265, 267, 269 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25932-05 24.01.2017 |
Преобразователи давления измерительные, 2600Т Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
25932-05 01.11.2010 |
Преобразователи давления измерительные, 2600Т Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27466-04 01.08.2009 |
Газоанализаторы, EL 6010 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27467-04 01.08.2009 |
Газоанализаторы многоканальные, AO2000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
28976-05 01.05.2010 |
Расходомеры-счётчики электромагнитные, FSM 4000, FXL 4000, FXL 5000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
4 года | |
|
30924-05 01.01.2011 |
Преобразователи измерительные, TF12, TF212 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
31785-06 01.06.2011 |
Термопреобразователи сопротивления платиновые, UT R Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
32160-06 |
Преобразователи измерительные, CONTRANS E-SU Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
33533-06 |
Термопреобразователи сопротивления платиновые, SensyTemp WT R Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
36246-07 |
Термопреобразователи сопротивления платиновые, SensyTemp BA Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
36247-07 |
Термопреобразователи сопротивления платиновые, SensyTemp BA R-900 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
36398-07 |
Преобразователи давления измерительные, 2020TG Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
39759-08 01.01.2014 |
Датчики температуры, SensyTemp серии TSP Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39760-08 01.01.2014 |
Термометры сопротивления платиновые, SensyTemp TSA101 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39761-08 01.01.2014 |
Преобразователи термоэлектрические, SensyTemp TSA101 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41834-09 01.12.2014 |
Ротаметры, FAM540 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
41983-09 01.01.2015 |
Счетчики жидкости электромагнитные, FEP и FEH (мод. FEP311, FEP321, FEP381, FEH311, FEH321, FEH381) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
41984-09 01.01.2015 |
Расходомеры-счетчики массовые, FCM2000 (мод. MC2 и MS2) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
41988-09 01.01.2015 |
Расходомеры-счетчики вихревые, FV4000 (мод. FV4000-VR4, FV4000-VT4, FS4000-SR4, FS4000-ST4) Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
42425-09 01.01.2015 |
Преобразователи термоэлектрические, Sensy Temp TSA 101, TSH 210, TSH 220, TSH 250 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
42426-09 01.01.2015 |
Преобразователи температурные измерительные для монтажа в головку датчика, TTH 300 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
42427-09 01.01.2015 |
Преобразователи температурные измерительные для полевого монтажа, TTF мод. TTF300, TTF350 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
44532-10 01.08.2015 |
Счетчики жидкости электромагнитные, FEP3 ProcessMaster и FEH3 HygienicMaster Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
50030-12 01.06.2017 |
Преобразователи термоэлектрические, SensyTemp TSA101 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
50031-12 01.06.2017 |
Термопреобразователи сопротивления платиновые, SensyTemp TSA101 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года; 4 года - для ТС класса допуска "В", без измерительного преобразователя и с верхним пределом рабочего диапазона измеряемых температур не более +180 °С |
|
50032-12 01.06.2017 |
Датчики температуры, SensyTemp серии TSP Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года; 4 года - для датчиков с ТС класса допуска "В", без измерительного преобразователя и с верхним пределом рабочего диапазона измеряемых температур не более +180 °С |
|
50033-12 01.06.2017 |
Преобразователи измерительные, TR, TTF, TTH, TTR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
52931-13 12.03.2018 |
Вычислители, SensyCal W, SensyCal S, SensyCal G Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
58101-14 08.08.2019 |
Расходомеры газа тепловые, Sensyflow FMT400-VTS, Sensyflow FMT500-IG Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
59770-15 |
Ротаметры, D10A3220 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
59771-15 |
Ротаметры, D10A3225 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67816-17 19.06.2022 |
Расходомеры-счётчики электромагнитные, ProcessMaster/HygienicMaster Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
69117-17 31.10.2022 |
Преобразователи измерительные, TTF, TTH, TTR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
69118-17 31.10.2022 |
Преобразователи термоэлектрические, SensyTemp серий TSA, TSC, TSP, TSH Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года; 5 лет - для ТП с НСХ типов К, J с верхним пределом диапазона измерений +600 °С, для ТП с НСХ типа N с верхним пределом диапазона измерений +800 °С; 1 год - для ТП с НСХ типов R, S, В с верхним пределом диапазона измерений св. +1100 °С |
|
69141-17 01.11.2022 |
Преобразователи давления измерительные, 2600Т мод. 261, 266 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
69355-17 20.11.2022 |
Термопреобразователи сопротивления платиновые, SensyTemp серий TSA, TSC, TSP Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года; 5 лет - для ТС классов А, В с диапазоном измерений -50 … +300 °С; 3 года - для ТС классов А, В с нижним пределом диапазона измерений -196 … -50 °С (не вкл.) и верхним пределом св.+300 °С |
|
70863-18 16.04.2024 |
Расходомеры-счетчики вихревые, FSV Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
71023-18 11.05.2024 |
Расходомеры-счетчики вихревые, FSS Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
71094-18 11.05.2024 |
Расходомеры-счётчики электромагнитные, FSM4000 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
79057-20 |
Преобразователи давления измерительные, 2600Т мод. 267CR Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
80888-20 |
Преобразователи измерительные, ТТН200 Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
81830-21 |
Термопреобразователи сопротивления, TTE100-C161B Фирма "ABB Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Кто поверяет Расходомеры-счетчики вихревые (FSS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 12 | 2 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Расходомеры-счетчики вихревые (FSS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
2394 | 2394 |
Программное обеспечение
Программное обеспечение расходомеров (далее - ПО) является встроенным. ПО обеспечивает обработку измерительной информации и вычислений (метрологически значимая часть ПО), формирование выходных сигналов, а также различные диагностические функции. ПО загружается в энергонезависимую память расходомера на заводе-изготовителе и не может быть изменено пользователем. ПО расходомеров состоит из двух частей Transmitter Firmware и Sensor Firmware.
Наименование и версии ПО могут быть просмотрены на дисплее преобразователя в соответствующем подразделе меню (как неактивное и не подлежащее изменению). Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен.
Защита ПО и конфигурационных данных расходомера от непреднамеренных и преднамеренных изменений осуществляется с помощью разграничения уровня доступа к изменению конфигурации прибора с помощью системы паролей. Помимо этого, на плате электронного преобразователя находится переключатель реализующий аппаратную защиту от изменения конфигурации расходомера через меню или через цифровые протоколы связи.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО расходомеров
|
Идентификационные данные (признаки) |
Значение | |
|
Цифровые выходные сигналы |
HART |
Modbus |
|
Идентификационное наименование ПО |
3KXF065133U0113 |
3KXF065275U0013 |
|
Номер версии (идентификационный номер) ПО |
01.04.00 |
01.04.00 |
|
Цифровой идентификатор ПО |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
В соответствии с Р 50.2.077-2014 программное обеспечение защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "высокий".
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы эксплуатационной документации расходомера.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам вихревым FSS
Приказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
Техническая документация фирмы ABB Automation Products GmbH, Германия.
Поверка
Поверка осуществляется по документу МП 208-051-2017 "ГСИ. Расходомеры-счетчики вихревые FSV/ FSS. Методика поверки", утвержденному ФГУП "ВНИИМС" 19.06.2017 г.Основные средства поверки:
- рабочий эталон единицы расхода 1-ого или 2-ого разряда согласно приказу
Росстандарта от 07.02.2018 г. №256;
- рабочий эталон единицы расхода 1-ого разряда по ГОСТ Р 8.618-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Изготовитель
Фирма ABB Automation Products GmbH, Германия
Адрес: Dransfelder Str. 2 37079 Gottingen, Germany
Тел.: +49 551 905-534
Факс: +49 551 905-555
Web-сайт: www.abb.com
Заявитель
Общество с ограниченной ответственностью "АББ" (ООО "АББ")ИНН 7727180430
Адрес: 117335, г. Москва, Нахимовский пр., д. 58
Web-сайт: www.abb.ru
E-mail: kip.a@ru.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия расходомеров основан на эффекте возникновения периодической вихревой структуры (дорожки Кармана) в потоке среды, обтекающей препятствие (тело обтекания). Частота следования вихрей пропорциональна средней скорости потока в широком диапазоне чисел Рейнольдса. Измеряя частоту следования вихрей, рассчитывается средняя скорость потока и пропорциональный ей объёмный расход среды.
Конструктивно расходомер состоит из первичного преобразователя и электронного блока. Первичный преобразователь выполнен в виде отрезка трубопровода с фланцами, внутри которого находится впускной направляющий элемент, который придает вращательное движение измеряемому веществу, поступающему в осевом направлении. В центре вращения образуется ядро вихря, которое под воздействием противотока выполняет принудительное вторичное спиралевидное вращение. За направляющим элементом установлен пьезоэлектрический датчик, который регистрирует частоту вторичного вращения. Частота вторичного вращения пропорциональна расходу и, при условии оптимизированной внутренней геометрии измерительного устройства, имеет линейную характеристику на достаточно широком участке диапазона измерения. С помощью выбора размеров впускного направляющего элемента и внутренней геометрии число Струхаля (St) остается постоянным при очень широком диапазоне числа Рейнольдса (Re).
Информация о частоте следования вихрей преобразовывается пьезоэлектрическим сенсором (датчиком) в электрический сигнал, дальнейшая обработка которого происходит в электронном блоке.
Электронный блок, входящий в состав расходомера, преобразует частоту электрических импульсов в значения расхода и объема измеряемой среды и стандартизированные аналоговые и цифровые сигналы.
Исполнения расходомеров отличаются друг от друга применяемыми материалами. Электронный блок выполнен в герметичном корпусе и крепится снаружи первичного преобразователя (моноблочная конструкция) или устанавливается отдельно (разнесенная конструкция). Имеется двухсенсорный вариант исполнения расходомера, состоящий из первичного вихревого преобразователя расхода с двумя независимыми датчиками и двумя независимыми электронными преобразователями.
По заказу расходомер может комплектоваться встроенным преобразователем температуры. Конструкцией расходомера предусмотрена возможность подключения внешних преобразователей давления, преобразователя температуры и газоанализатора через аналоговый вход или по HART протоколу. Блок электроники расходомера имеет встроенный вычислитель расхода, который позволяет индицировать массовый расход и количества теплоты воды, насыщенного или перегретого пара, массовый расход различных газов, а также объемный расход газа, приведенного к нормальным условиям.
Расходомеры, в зависимости от модели, обеспечивают:
-
- представление результатов измерений и диагностики на внешние устройства посредством унифицированных выходных сигналов;
-
- индикацию измерительной информации на дисплее встроенного или выносного электронного блока;
-
- архивирование и хранение измерительной информации и результатов диагностики во встроенной энергонезависимой памяти расходомера (SensorMemory).
Расходомеры обеспечивают представление на дисплее показания следующих величин: расход (м3/ч или кг/ч), объем (м3, дм3 или кг), время работы (мин).
Взрывобезопасные исполнения расходомеров соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах". Взрывозащищенность расходомеров обеспечивается следующими видами взрывозащиты: взрывонепроницаемые оболочки "d", искробезопасная электрическая цепь "i", защита вида "n", защитой от воспламенения пыли "t", а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Конструкция расходомера обеспечивает защиту от несанкционированного изменения

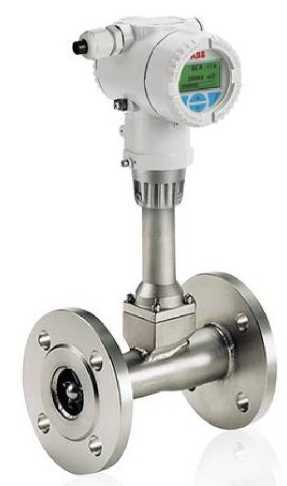

Рисунок 1 - Моноблочная конструкция. Корпус преобразователя из алюминия

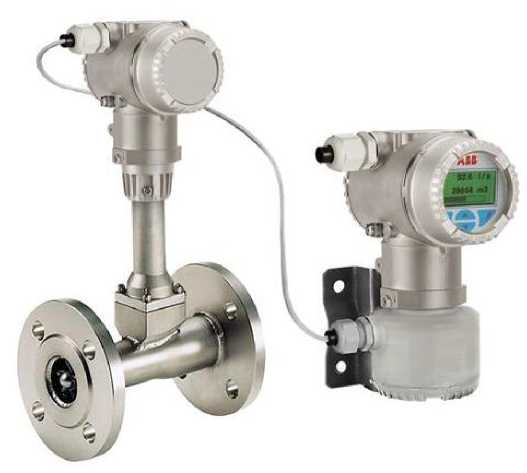

Рисунок 2 - Разнесенная конструкция с электронным блоком .
Корпус преобразователя из нержавеющей стали

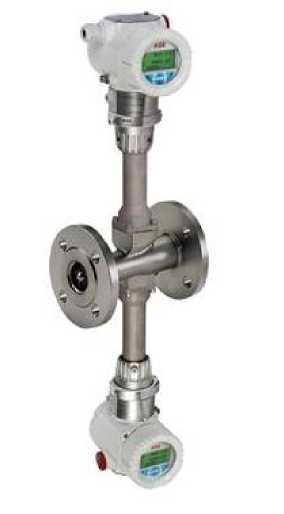

Рисунок 3 - Моноблочная конструкция с двойным измерительным датчиком

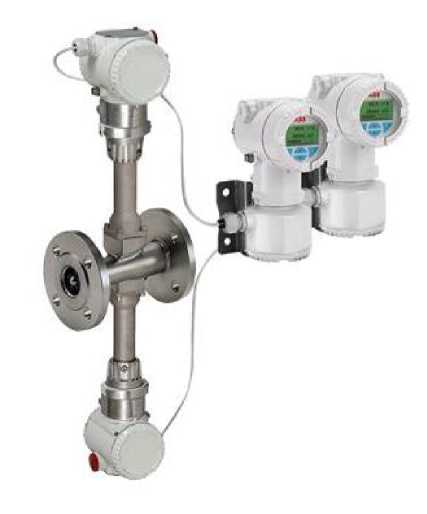

Рисунок 4 - Разнесенная конструкция с двойным измерительным датчиком
Места пломбировки

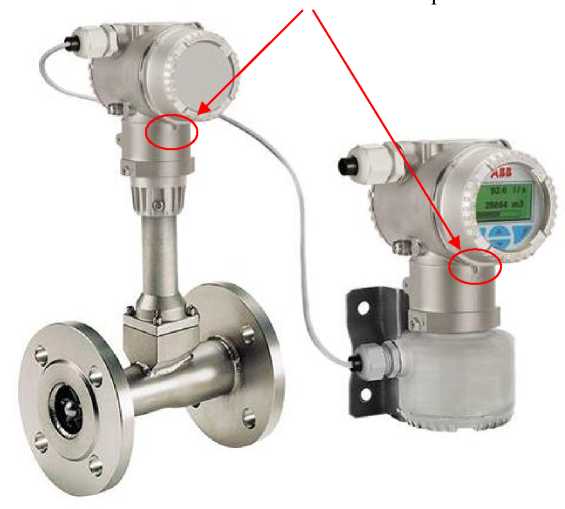

Рисунок 5 - Пломбирование вторичного преобразователя
Таблица 4
|
Наименование |
Количество |
Примечание |
|
Расходомер-счетчик вихревой FSS в составе:
|
1 шт. 1 шт. 1 шт. |
В соответствии с заказом |
|
Комплект ЗИП |
1 экз. |
В соответствии с заказом |
|
Вспомогательные принадлежности |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки МП 208-051-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Исполнение |
FSS430 |
FSS450 |
|
Диаметры условных проходов, мм |
15, 20, 25, 32, 40, 50, 80, 100, 150, 200, 300, 400 | |
|
Максимальный расход жидкости, м3/ч |
от 2,5 до 2500 | |
|
Максимальный расход газа, м3/ч |
от 20 до 21500 | |
|
Диапазон измерений |
1:25 | |
|
Максимальное давление рабочей среды, МПа |
от 4 до 101) | |
|
Диапазон температуры рабочей среды, °С |
от -55 до +280 |
от -55 до +280 |
|
Пределы допускаемой относительной погрешности измерения объемного расхода и объема жидкости, % |
±0,50 | |
|
Пределы допускаемой относительной погрешности измерения объемного расхода и объема газа, % |
±0,50 | |
|
Выходной токовый сигнал, мА |
от 4 до 20 | |
|
Частотно-импульсный выходной сигнал, кГц |
от 0 до 10,5 (опция) |
от 0 до 10,5 |
|
Цифровые выходные сигналы |
По протоколам HART, Modbus | |
|
1) Более высокий класс давления по специальному заказу | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модель |
FSS430 |
FSS450 |
|
Исполнение |
Компактное/ Раздельное | |
|
Степень защиты по ГОСТ 14254-2015 (IEC 60529:2013) |
IP 66 / 67, NEMA 4X | |
|
Температура окружающей среды, °С |
от -40 до +85 | |
|
Напряжение питания постоянного тока (преобразователя унифицированного токового сигнала), В |
от 12 до 42 | |
|
Потребляемая мощность, Вт, не более |
1 | |
|
Маркировка взрывозащиты |
Ex ia IIC T6...T4 Ga, 1Ex d ia IIC T6 Gb, Ex nA IIC T6...T4 Gc | |
|
Температурный сенсор |
Pt100 Класс А встроенный в сенсор (опция) |
Pt100 Класс А встроенный в сенсор |
|
Входы (для внешних датчиков) |
HART |
Аналоговый + HART |
|
Средний срок службы, лет, не менее |
12 | |
