Номер по Госреестру СИ: 69118-17
69118-17 Преобразователи термоэлектрические
(SensyTemp серий TSA, TSC, TSP, TSH)
Назначение средства измерений:
Преобразователи термоэлектрические SensyTemp серий TSA, TSC, TSP, TSH (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры химически неагрессивных к материалу защитной арматуры или гильзы жидких и газообразных сред, а также поверхности твердых тел.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 4
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 5
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 6
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 7
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 8
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 9
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 10
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим SensyTemp серий TSA, TSC, TSP, TSH
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя «ABB Automation Products GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 207.1-057-2017 «Преобразователи термоэлектрические SensyTemp серий TSA, TSC, TSP, TSH. Методика поверки», утверждённому ФГУП «ВНИИМС» 23.06.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Рабочий эталон 1, 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11).
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «ABB Automation Products GmbH», Германия
Адрес: Schillerstraee 72, D-32425 Minden, Germany Телефон: +49 (571) 830-0, факс: +49 (571) 830-1846 Web-сайт: www.abb.de
E-mail: vertrieb.messtechnikprodukte@de.abb.com
Заявитель
Общество с ограниченной ответственностью «АББ» (ООО «АББ»)ИНН 7727180430
Адрес: 117335, Россия, Москва, Нахимовский проспект, д. 58, офис 5A.R5
Телефон: +7(495) 777-22-20, факс: +7(495) 77-22-21
Web-сайт: www.abb.ru
E-mail: со^аС\се^ег@ги. abb.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
ТП серий TSA, TSC, TSP, TSH изготавливаются следующих моделей: TSA101, TSC420,
TSC430, TSP111, TSP121, TSP131, TSP311, TSP321, TSP331, TSH210, TSH220, TSH250 которые отличаются друг от друга конструктивным исполнением.
ТП моделей TSP111, TSP121, TSP131, TSP311, TSP321, TSP331 состоят из сменной измерительной вставки TSA101, соединительной головки и защитной арматуры (кроме моделей TSP111 и TSP311). К ТП по заказу может быть присоединен измерительный преобразователь (далее по тексту - ИП).
ТП моделей TSP311-W, TSP321-W, TSP331-W, TSP341-W состоят из сменной измерительной вставки TSA101, соединительной головки, защитной арматуры (кроме моделей TSP111 и TSP311) и измерительного преобразователя. ТП моделей TSP311-W, TSP331-W, TSP341-W дополнительно оснащены встроенной батареей и микротермогенератором, который вырабатывает термо-ЭДС, необходимое для работы электронных систем преобразователя и беспроводного канала связи. Принцип работы термогенератора основан на эффекте Зеебека, возникающего в термоэлектрическом преобразователе генератора за счет контрастной разности температур между зоной, охлаждаемой радиатором термогенератора, и металлической защитной арматурой ТП, нагреваемой измеряемой средой. ТП модели TSP341-W конструктивно выполнены для поверхностного монтажа. ТП модели TSP311-W, TSP321-W, TSP331-W, TSP341-W оснащены беспроводным радиоканалом.
ТП модели TSC420 состоят из несменной измерительной вставки с минеральной изоляцией (MgO) проводов, помещенных в защитный чехол (сталь 316L/1.4404, 316Ti/1.4571, Inconel®600/2.4816, 314/1.4841). ТП могут иметь различное электрическое подключение: соединительную головку формы F, штекер, муфту или открытые присоединительные провода.
ТП модели TSC430 состоят из несменной измерительной вставки с минеральной изоляцией (MgO) проводов, помещенных в защитный чехол из высокожаропрочной стали (Alloy 600/2.4816) и удлинительного кабеля. ТП могут иметь различное электрическое подключение: штекер, муфту или кабель с открытыми присоединительными проводами.
ТП моделей TSH210, TSH220, TSH250 состоят из измерительной вставки, соединительной головки и защитной арматуры. К ТП по заказу может быть присоединен измерительный преобразователь.
ТП модели TSA101 представляет собой сменную измерительную вставку, которая состоит из одного или двух чувствительных элементов (далее - ЧЭ) на основе термоэлектродных проводов с керамическими изоляторами, помещенных в виброустойчивый и устойчивый к изгибам защитный чехол из высокожаропрочной стали (Alloy 600/2.4816). К измерительной вставке TSA101 по заказу могут быть присоединены керамическая клеммная головка или измерительный преобразователь.
ТП серии TSP могут комплектоваться встраиваемыми в соединительную головку ИП серий TTF, TTH и TTR с унифицированным электрическим выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи по HART-протоколу или c цифровым сигналом промышленной сети PROFIBUS-PA, FOUNDATION Fieldbus. Соединительная головка выполнена из алюминия, полиамида или хромоникелевой стали и имеет модификации: BUZ, BUZH, BUZHD, BUKH, BEG, отличающихся конструкцией и степенью защиты. Соединительная головка типа BUZHD оснащена жидкокристаллическим дисплеем.
Защитная арматура ТП предназначена для защиты измерительной вставки от механических, абразивных или коррозионных воздействий измеряемой среды и имеет несколько конструктивных исполнений, различающиеся видом присоединения к объекту измерения, формой и материалом.
ТП могут иметь взрывозащищенное исполнение и могут применяться во взрывоопасных зонах и наружных установках в соответствии с указанными на них маркировками взрывозащиты, искрозащиты и защиты от воспламенения горючей пыли.
Фотографии общего вида ТП приведены на рисунках 1-4.

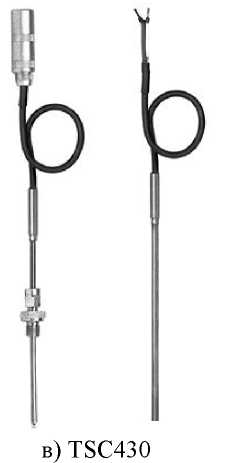

а) TSA101
б) TSC420

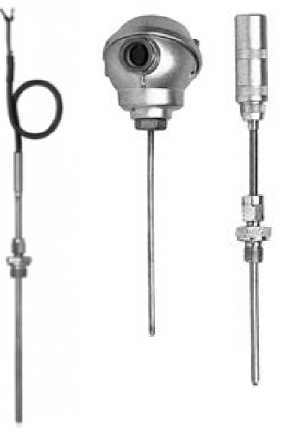

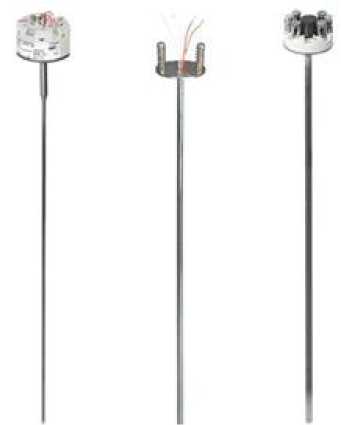

Рисунок 1 - Общий вид преобразователей термоэлектрических SensyTemp серий TSA и TSC
а) TSP111
I
б) TSP121 в) TSP131 г) TSP311
д) TSP321 е) TSP331
Рисунок 2 - Общий вид преобразователей термоэлектрических SensyTemp серии TSР
а) TSH210 б) TSH220 в) TSH250

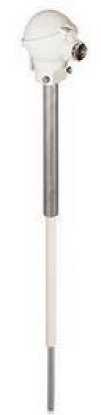

Рисунок 3 - Общий вид преобразователей термоэлектрических SensyTemp серии TSH

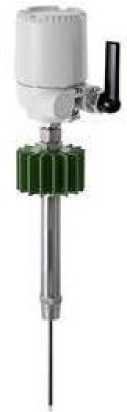

в) TSP331-W
а) TSP311-W
б) TSP321-W
г) TSP341-W

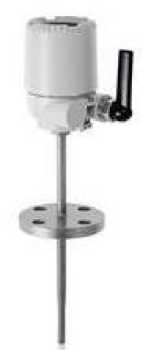

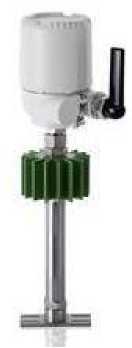

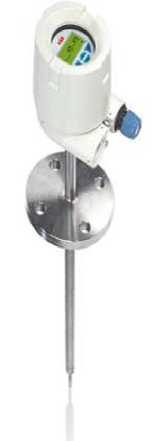

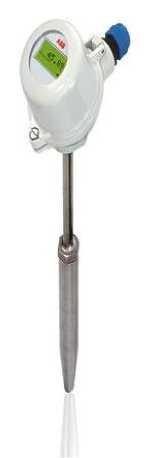

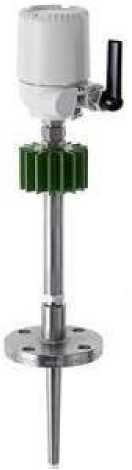

Рисунок 4 - Общий вид преобразователей термоэлектрических SensyTemp моделей TSP311-W, TSP321-W, TSP331-W, TSP341-W
Пломбирование ТП не предусмотрено.
Комплектность ТП приведена в таблице 3.
Таблица 3 - Комплектность средств измерений
Наименование |
Кол-во |
Примечание |
Преобразователь термоэлектрический |
1 шт. |
серия и модель в соответствии с заказом |
Руководство по эксплуатации (на русском языке) |
1 экз. |
на партию однотипных ТП при поставке в один адрес |
Паспорт |
1 экз. |
- |
Методика поверки МП 207.1-057-2017 |
1 экз. |
на партию ТП при поставке в один адрес |
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) приведены в таблице 1.
Таблица 1 - Основные метрологические характеристики для преобразователей термоэлектрических
SensyTemp серий TSA, TSC, TSP, TSH
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) (1) |
К |
1 |
от -40 до +375 включ. св. +375 до +1000 |
±1,5 ±0,0041 |
2 |
от -40 до +333 включ. св. +333 до +1200 |
±2,5 ±0,00751 | |
J |
1 |
от -40 до +375 включ. св. +375 до +750 |
±1,5 ±0,0041 |
2 |
от -40 до +333 включ. от +333 до +750 |
±2,5 ±0,00751 | |
T |
1 |
от -40 до +125 включ. св. +125 до +350 |
±0,5 ±0,0041 |
2 |
от -40 до +135 включ. св. +135 до +400 |
±1,0 ±0,00751 | |
N |
1 |
от -40 до +375 включ. св. +375 до +1250 |
±1.5 ±0,0041 |
2 |
от -40 до +333 включ. св. +333 до +1250 |
±2.5 ±0,00751 | |
E |
1 |
от -40 до +375 включ. св. +375 до +800 |
±1,5 ±0,0041 |
2 |
от -40 до +333 включ. св. +333 до +900 |
±2,5 ±0,00751 | |
R |
1 |
от 0 до +1100 включ. св. +1100 до +1600 |
±1,0 ±[1+0,003-(t-1100)] |
2 |
от 0 до +600 включ. св. +600 до +1600 |
±1,5 ±0,00251 | |
S |
1 |
от 0 до +1100 включ. св. +1100 до +1600 |
±1,0 ±[1+0,003-(t-1100)] |
2 |
от 0 до +600 включ. св. +600 до +1600 |
±1,5 ±0,00251 | |
B |
2 |
от + 600 до +1800 |
±0,00251 |
3 |
от +600 до +800 включ. св. +800 до +1800 |
±4 ±0,0051 |
Примечание:
(1) Предел допускаемой основной погрешности ТП и ИП (D, °С) вычисляются по
формуле D = ± (DИП +DКОМП)2 + (DТП )2 , где DТП - отклонение от НСХ (в температурном эквиваленте) ТП, °С; DИП - предел допускаемой основной погрешности ИП серий TTF, TTH и TTR, приведенный в Описании типа на ИП в Федеральном информационном фонде по обеспечению единства измерений; D КОМП - погрешность схемы компенсации ИП, °С.
Основные технические характеристики ТП приведены в таблице 2.
Таблица 2 - Основные технические характеристики преобразователей термоэлектрических
SensyTemp серий TSA, TSC, TSP, TSH
Наименование характеристики |
Значение |
Диаметр измерительной вставки, мм |
3; 6; 8; 10 (для серий TSA, TSP) 3; 4,5; 6 (для серии TSQ |
Диапазон температур окружающего воздуха ТП серий TSA, TSC, TSP, TSH в зависимости от конструктивного исполнения, °С
|
от -40 до +120 от -40 до +200 от -40 до +120 от -40 до +150 от -40 до +130 от -40 до +85 от -20 до +70 |
Диаметр защитной арматуры, мм -для моделей TSP121, TSP131, TSP321, TSP331 -для моделей TSB210, TSH220, TSH250 |
от 9,0 до 16,0 от 15,0 до 32,0 |
Длина измерительной вставки (для серии TSA), мм |
от 255 до 1025 (более - по специальному заказу) |
Длина монтажной части, мм
-для моделей TS№10, TSH220, TSH250 |
от 140 до 260 (более - по специальному заказу) от 100 до 400 (более - по специальному заказу) от 130 до 350 (более - по специальному заказу) от 100 до 400 (более - по специальному заказу) от 100 до 5000 (более - по специальному заказу) |
Масса, кг |
от 0,2 до 15 (в зависимости от модели и исполнения ТС) |
Сопротивление электрической изоляции при температуре от +15 до +25 °С (при 250 В), МОм, не менее |
500 |
Средняя наработка до отказа (в зависимости от верхнего предела диапазона измерения), ч, не менее:
|
40000; 90000 40000 20000; 40000 |
Средний срок службы ТП, лет, не менее |
10 |
