Номер по Госреестру СИ: 69117-17
69117-17 Преобразователи измерительные
(TTF, TTH, TTR)
Назначение средства измерений:
Преобразователи измерительные серий TTF, TTH, TTR (далее по тексту -преобразователи или ИП) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), а также от других преобразователей с выходным сигналом в виде напряжения постоянного тока и активного сопротивления, в унифицированные аналоговые сигналы постоянного тока (4-20) мА, а также в цифровые сигналы для передачи по протоколам HART, FOUNDATION Fieldbus, PROFIBUS PA и Wireless HART.

Внешний вид.
Преобразователи измерительные
Рисунок № 1

Внешний вид.
Преобразователи измерительные
Рисунок № 2

Внешний вид.
Преобразователи измерительные
Рисунок № 3

Внешний вид.
Преобразователи измерительные
Рисунок № 4

Внешний вид.
Преобразователи измерительные
Рисунок № 5
Программное обеспечение
Преобразователи имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений на ЖКИ, формировании выходных сигналов, настройки и проведения диагностики преобразователя. Данное ПО устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Модель ИП |
Выходной сигнал |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор программного обеспечения |
TTF300, |
HART |
отсутствует |
01.03.00 |
не используется |
PROFIBUS PA |
01.03.00 | |||
Foundation Fieldbus |
01.03.15 | |||
TTH200 |
HART |
02.01.00 | ||
TTH300 |
HART |
01.03.00 | ||
PROFIBUS PA |
01.03.09 | |||
Foundation Fieldbus |
01.01.15 | |||
TTR200 |
HART |
02.01.00 | ||
TTF300-W |
Wireless HART |
01.01.06 |
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ преобразователя не проводится.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным серий TTF, TTH, TTR
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы
Международный стандарт МЭК 60751. Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя «ABB Automation Products GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 207.1-058-2017 «Преобразователи измерительные серий TTF, TTH, TTR. Методика поверки», утверждённому ФГУП «ВНИИМС» 23.06.2017 г.
Основные средства поверки:
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13);
Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 (Регистрационный № 35062-07);
Прецизионный милливольтметр В2-99 (Регистрационный № 22532-02);
Мера электрического сопротивления однозначная Р3030 1-го разряда (1 Ом, 10 Ом, 100 Ом) (Регистрационный № 8238-81);
Компаратор-калибратор универсальный КМ300 (Регистрационный № 54727-13);
Мультиметр 3458A (Регистрационный № 25900-03);
Термометр лабораторный электронный (Регистрационный № 61806-15);
Мера электрического сопротивления многозначная МС3071 (Регистрационный № 66932-17).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «ABB Automation Products GmbH», Германия
Адрес: Schillerstraee 72, D-32425 Minden, Germany
Телефон: +49 (571) 830-0, факс: +49 (571) 830-1846
Web-сайт: www.abb.de; E-mail: vertrieb.messtechnikprodukte@de.abb.com
Заявитель
Общество с ограниченной ответственностью «АББ» (ООО «АББ»)
ИНН 7727180430
Адрес: 117335, Россия, Москва, Нахимовский проспект, д. 58, офис 5A.R5
Телефон: +7(495) 777-22-20, факс: +7(495) 77-22-21
Web-сайт: www.abb.ru; E-mail: сontact.center@ru.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru; E-mail: office@vniims.ru
Принцип действия преобразователей основан на преобразовании сигнала первичного термопреобразователя или Ом/мВ-устройства в унифицированный выходной сигнал постоянного тока 4-20 мА с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART, а также в цифровые сигналы промышленных сетей FOUNDATION Fieldbus, PROFIBUS PA типов «А» и «В» и Wireless HART. Сигнал с подключенного термопреобразователя или устройства поступает на вход ИП, где преобразуется с помощью аналоговоцифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока, на который накладывается сигнал HART-протокола. Характеристики источника входных сигналов и необходимые для параметрирования измерительного преобразователя данные фиксируются в энергонезависимой памяти ИП.
Преобразователи серий TTF, TTH, TTR изготавливаются следующих моделей: TTF300, TTF300-W, TTH200, TTH300, TTR200. Модели преобразователей отличаются друг от друга по конструктивному исполнению и по техническим и метрологическим характеристикам.
Преобразователи моделей TTF300, TTF300-W, TTH200, TTH300, TTR200 изготавливаются с унифицированным электрическим выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи по HART-протоколу или c цифровым сигналом промышленной сети PROFIBUS-PA, FOUNDATION Fieldbus. Преобразователь модели TTF300-W изготавливается с цифровым выходным сигналом для передачи по протоколу Wireless HART.
ИП моделей TTH200, TTH300 конструктивно выполнены в цилиндрическом пластиковом корпусе из поликарбоната и предназначены для монтажа в соединительные головки преобразователей термоэлектрических SensyTemp серий TSP, TSH и термопреобразователей сопротивления платиновых SensyTemp серии TSP. На корпусе ИП расположены клеммы для подключения первичного термопреобразователя или Ом/мВ-устройства, и клеммы для вывода выходного сигнала и питания. ИП моделей TTR200 конструктивно выполнены в прямоугольном пластиковом корпусе (PC/ABS) с расположенными на нем клеммами с прижимными пластинами и фиксирующими винтами для подключения входного сигнала, напряжения питания и для вывода выходного сигнала, и предназначенном для монтажа на U-образную шину шириной 35 мм. Преобразователи моделей TTF300, TTF300-W конструктивно выполнены в цилиндрическом алюминиевом или стальном ударопрочном корпусе, и предназначены для монтажа в полевых условиях. Корпус закрывается резьбовыми крышками и имеет резьбовые отверстия для присоединения кабельного ввода и переходной муфты, через которую подключается первичный термопреобразователь, а также внутренний и внешний зажимы заземления. Внутрь корпуса может встраиваться ж/к индикатор с возможностью конфигурации ИП. Преобразователь модели TTF300-W имеет внешнюю антенну для беспроводной передачи данных. Внутри корпусов всех преобразователей размещены печатные платы с элементами электрической схемы. Все цепи преобразователей (вход, выход, питание) гальванически развязаны.
Конфигурацию преобразователей можно изменять при помощи: ручных HART-коммуникаторов типов DHH805, HART-модема (типа FSC) и персонального компьютера с соответствующим специальным программным обеспечением (ASSET VISION и др.), с помощью встраиваемого цифрового инgикатора/HART-конфигуратора а также через цифровые протоколы связи PROFIBUS-PA, FOUNDATION Fieldbus, HART и Wireless HART.
ТП могут иметь взрывозащищенное исполнение и могут применяться во взрывоопасных зонах и наружных установках в соответствии с указанными на них маркировками взрывозащиты, искрозащиты и защиты от воспламенения горючей пыли.

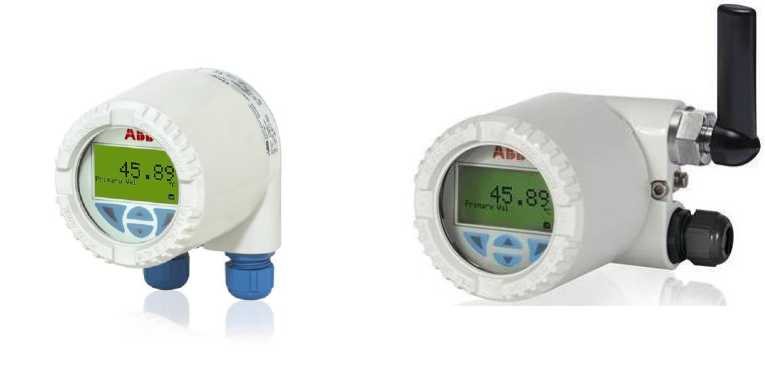

Фото общего вида ИП приведены на рисунке 1.

I

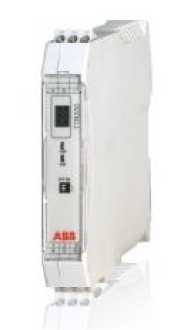

TTR200
TTH200
TTH300

TTF300
TTF300-W
Рисунок 1 - Общий вид ИП
Комплектность ИП приведена в таблице 5.
Таблица 5 - Комплектность средств измерений
Наименование |
Кол-во |
Примечание |
Преобразователь измерительный |
1 шт. |
серия и модель в соответствии с заказом |
Руководство по эксплуатации (на русском языке) |
1 экз. |
на партию однотипных ТП при поставке в один адрес |
Паспорт |
1 экз. |
- |
Методика поверки МП 207.1-058-2017 |
1 экз. |
на партию ТП при поставке в один адрес |
HART-коммуникатор,HART-модем с программным обеспечением |
1 шт. |
по дополнительному заказу |
5-ти разрядный цифровой индикатор/ HART-конфигуратор |
1 шт. |
по дополнительному заказу |
Жидкокристаллический индикатор |
1 шт. |
по дополнительному заказу |
Монтажные приспособления |
1 шт. |
по дополнительному заказу |
Для преобразователей измерительных серий TTF и ТТН: диапазон измерений, минимальный интервал измерений и пределы допускаемой основной погрешности в зависимости от типа входного сигнала приведены в таблице 2.
Таблица 2 - Основные метрологические характеристики ИП серий TTF и ТТН
Типы НСХ(*), входные сигналы |
Диапазон измерений |
Минимальный диапазон измерений |
Пределы допускаемой основной погрешности аналогового-цифрового преобразователя (АЦП) |
Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений цифро-аналогового преобразователя (ЦАП) |
Pt10 (а=0,003850 °С-1) Pt50 Pt100 Pt200 Pt500 Pt1000 |
от -200 до +850 °С |
10 °С 10 °С 10 °С 10 °С 10 °С 10 °С |
±0,80 °С ±0,16 °С ±0,08 °С ±0,24 °С ±0,16 °С ±0,08 °С |
±0,05 % |
Pt10 (а=0,003916° С-1) Pt50 Pt100 |
от -200 до +645 °С |
10 °С 10 °С 10 °С |
±0,80 °С ±0,16 °С ±0,08 °С |
±0,05 % |
Pt10 (а=0,003920 °С-1) Pt50 Pt100 Pt200 Pt1000 |
от -200 до +850 °С |
10 °С 10 °С 10 °С 10 °С 10 °С |
±0,80 °С ±0,16 °С ±0,08 °С ±0,24 °С ±0,08 °С |
±0,05 % |
Типы НСХ(*), |
Диапазон |
Мини- |
Пределы |
Пределы |
входные сигналы |
измерений |
мальный |
допускаемой |
допускаемой |
диапазон |
основной |
основной | ||
измере- |
погрешности |
приведенной | ||
ний |
аналогового- |
погрешности, | ||
цифрового |
% от настроенного | |||
преобразователя |
диапазона | |||
(АЦП) |
измерений | |||
цифро-аналогового | ||||
преобразователя | ||||
(ЦАП) | ||||
Ni50 (а=0,006180 °С-1) |
от -60 до +180 °С |
10 °С |
±0,16 °С | |
Ni100 |
10 °С |
±0,08 °С |
±0,05 % | |
Ni120 |
10 °С |
±0,08 °С | ||
Ni1000 |
10 °С |
±0,08 °С | ||
Cu10 (а=0,004270 °С-1) |
от -50 до +200 °С |
10 °С |
±0,80 °С |
±0,05 % |
Cu100 |
10 °С |
±0,08 °С | ||
Ом-вход |
от 0 до 500 Ом |
4 Ом |
±0,032 Ом |
±0,05 % |
от 0 до 5000 Ом |
40 Ом |
±0,320 Ом | ||
K |
от -270 до +1372 °С |
50 °С |
±0,35 °С | |
J |
от -210 до +1200 °С |
50 °С |
±0,35 °С | |
N |
от -270 до +1300 °С |
50 °С |
±0,35 °С | |
T |
от -270 до +400 °С |
50 °С |
±0,35 °С | |
E |
от -270 до +1000 °С |
50 °С |
±0,35 °С |
±0,05 % |
R |
от -50 до +1768 °С |
100 °С |
±0,95 °С | |
S |
от -50 до +1768 °С |
100 °С |
±0,95 °С | |
B |
от 0 до +1820 °С |
100 °С |
±0,95 °С | |
U |
от -200 до +600 °С |
50 °С |
±0,35 °С | |
L |
от -200 до +900 °С |
50 °С |
±0,35 °С | |
мВ-вход |
от -125 до +125 мВ |
2 мВ |
±0,012 мВ |
±0,05 % |
от -125 до +1100 мВ |
20 мВ |
±0,120 мВ | ||
Примечания: | ||||
- типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей | ||||
по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно, кроме | ||||
типов Ni100, Ni500 - они по DIN 43760 и U, L |
- они по DIN 43710; | |||
- основная погрешность аналогового выхода преобразователей равна сумме погрешностей | ||||
АЦП и ЦАП; | ||||
- основная погрешность преобразователей |
для обмена данными по |
протоколам HART, | ||
FOUNDATION Fieldbus и PROFIBUS PA, Wireless HART равна погрешности АЦП. |
Для преобразователей измерительных серии TTR: диапазон измерений, минимальный интервал измерений и пределы допускаемой основной погрешности в зависимости от типа входного сигнала приведены в таблице 3.
Таблица 3 - Основные метрологические характеристики ИП серии TTR
Типы НСХ(*), |
Диапазон |
Мини- |
Пределы |
Пределы |
входные сигналы |
измерений |
мальный |
допускаемой |
допускаемой |
диапазон |
основной |
основной | ||
измере- |
погрешности |
приведенной | ||
ний |
аналогового- |
погрешности, | ||
цифрового |
% от настроенного | |||
преобразователя |
диапазона измерений | |||
(АЦП) |
цифро-аналогового | |||
преобразователя | ||||
(ЦАП) | ||||
Pt10 (а=0,003850 °С-1) |
от -200 до +850 °С |
10 °С |
±0,80 °С | |
Pt50 |
10 °С |
±0,16 °С | ||
Pt100 |
10 °С |
±0,08 °С |
±0,05 % | |
Pt200 |
10 °С |
±0,24 °С | ||
Pt500 |
10 °С |
±0,16 °С | ||
PtlOOO |
10 °С |
±0,08 °С | ||
PtlO (а=0,003916 °С-1) |
от -200 до +645 °С |
10 °С |
±0,80 °С | |
Pt5O |
10 °С |
±0,16 °С |
±0,05 % | |
Pt100 |
10 °С |
±0,08 °С | ||
Pt10 (а=0,003920 °С-1) |
от -200 до +850 °С |
10 °С |
±0,80 °С | |
Pt50 |
10 °С |
±0,16 °С | ||
Pt100 |
10 °С |
±0,08 °С |
±0,05 % | |
Pt200 |
10 °С |
±0,24 °С | ||
Pt1000 |
10 OC |
±0,08 °С | ||
Ni50 (а=0,006180 °С-1) |
от -60 до +180 °С |
10 °С |
±0,16 °С | |
Ni100 |
10 °С |
±0,08 °С |
±0,05 % | |
Ni120 |
10 °С |
±0,08 °С | ||
Ni1000 |
10 °С |
±0,08 °С | ||
Cu10 (а=0,004270 °С-1) |
от -50 до +200 °С |
10 °С |
±0,80 °С |
±0,05 % |
Cu100 |
от -50 до +200 °С |
10 °С |
±0,08 °С | |
Ом-вход |
от 0 до 500 Ом |
4 Ом |
±0,032 Ом |
±0,05 % |
от 0 до 5000 Ом |
40 Ом |
±0,320 Ом | ||
K |
от -270 до +1372 °С |
50 °С |
±0,35 °С | |
J |
от -210 до +1200 °С |
50 °С |
±0,35 °С | |
N |
от -270 до +1300 °С |
50 °С |
±0,35 °С | |
T |
от -270 до +400 °С |
50 °С |
±0,35 °С | |
E |
от -270 до +1000 °С |
50 °С |
±0,35 °С |
±0,05 % |
R |
от -50 до +1768 °С |
100 °С |
±0,95 °С | |
S |
от -50 до +1768 °С |
100 °С |
±0,95 °С | |
B |
от 0 до +1820 °С |
100 °С |
±0,95 °С | |
U |
от -200 до +600 °С |
50 °С |
±0,35 °С | |
L |
от -200 до +900 °С |
50 °С |
±0,35 °С | |
мВ-вход |
от -125 до +125 мВ |
2 мВ |
±0,012 мВ |
±0,05 % |
от -125 до +1100 мВ |
20 мВ |
±0,120 мВ | ||
Примечания: | ||||
- типы НСХ термопреобразователей сопротивления и |
термоэлектрических преобразователей | |||
по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно, кроме | ||||
типов Ni100, Ni500 - по DIN 43760 и U, L - по DIN 43710; | ||||
- основная погрешность аналогового выхода преобразователей равна сумме погрешностей | ||||
АЦП и ЦАП; | ||||
- основная погрешность преобразователей |
для обмена данными по |
протоколам HART, | ||
FOUNDATION Fieldbus и PROFIBUS PA, Wireless HART равна погрешности АЦП. |
Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары: ±(0,3 + 0,005|t|) °С.
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий (от плюс 22 до плюс 24 °С) на 1 °С, в зависимости от типа входного сигнала для преобразователей серий TTF, ТТН и TTR приведены в таблице 4.
Таблица 4 - Пределы допускаемой дополнительной погрешности ИП серий TTF, ТТН и TTR
Типы НСХ, входные сигналы |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур (от +22 до + 24°С) на 1 °С |
Pt10 |
±(O,O4 °с + 0,00003-ди) (1) |
Pt50 |
±(0,008 °С + 0,00003-ДИ) |
Pt100 |
±(0,004 °с + 0,00003-ди) |
Pt500 |
±(o,OO8 °С + 0,00003^ ди) |
Pt200 |
±(0,02 °С + 0,00003^ ДИ) |
PtlOOO |
±(0,004 °С + 0,00003^ ДИ) |
Ni50 |
±(0,008 °С + 0,00003^ ди) |
Ni1OO |
±(o,OO4 °С + 0,00003^ ди) |
Ni120 |
±(0,003 °С + 0,00003^ ди) |
NilOOO |
±(0,004 °С + 0,00003^ ди) |
от O до 5OO Ом |
±(0,002 Ом + 0,00003^ ДИ) |
от O до 5OOO Ом |
±(0,02 Ом + 0,00003^ ДИ) |
B, K, J, N, T, E, R, S, U, L |
±[ ((0,001 % • (Uk/ И)+(100 % (0,009 °С/ И)) +0,00003^ ДИ] (2) |
от -125 до +125 мВ |
±1,5 мкВ |
от -125 до +1100 мВ |
±15 мкВ |
Примечания: | |
v 7 ДИ - диапазон измерений; | |
(2) Uk - значение верхнего предела измерений (мВ); | |
И - настроенный диапазон измерений (интервал измерений), °С. |
Основные технические характеристики для преобразователей серий TTF, ТТН и TTR приведены в таблице 5.
Таблица 5 - Основные технические характеристики преобразователей серий TTF, ТТН и TTR
Наименование характеристики |
Значение |
Выходные сигналы:
|
от 4 до 20 HART, FOUNDATION Fieldbus, PROFIBUS PA, Wireless HART |
Параметры электрического питания (в зависимости от серии ИП): - напряжение постоянного тока, В |
от 11 до 42 |
Условия эксплуатации: Температура окружающей среды, °С
|
от -40 до +85 от -50 до +85 (по спец. заказу) от -20 до +70 от 5 до 95 |
Нормальные условия измерений: - температура окружающей среды, °С |
+23 |
Наименование характеристики |
Значение |
Габаритные размеры преобразователя, мм, не более: - для преобразователей серии TTH (диаметрхвысота) |
044,4x24,7 |
- для преобразователей серии TTF (длинахширинах высота) |
97х125х97 |
- для преобразователей серии TTR (длинахширинахвысота) |
17,5x108x114 |
Масса в зависимости от конструктивного исполнения, г, не более - для преобразователей серии TTH |
50 |
- для преобразователей серии TTR |
180 |
- для преобразователей серии TTF |
1250 |
Средняя наработка до отказа, ч, не менее |
80000 |
Средний срок службы, лет, не менее |
8 |
