Номер по Госреестру СИ: 69141-17
69141-17 Преобразователи давления измерительные
(2600Т мод. 261, 266)
Назначение средства измерений:
Преобразователи давления измерительные 2600Т модификаций 261, 266 (далее по тексту - преобразователи) предназначены для непрерывных измерений и преобразования избыточного, абсолютного давления, разности давлений нейтральных и агрессивных жидкостей, газов, паров, а также гидростатического давления (уровня) жидкостей в нормированный выходной сигнал постоянного тока и/или цифровой сигнал.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Внешний вид.
Преобразователи давления измерительные
Рисунок № 3
Внешний вид.
Преобразователи давления измерительные
Рисунок № 4
Внешний вид.
Преобразователи давления измерительные
Рисунок № 5
Внешний вид.
Преобразователи давления измерительные
Рисунок № 6
Внешний вид.
Преобразователи давления измерительные
Рисунок № 7
Внешний вид.
Преобразователи давления измерительные
Рисунок № 8

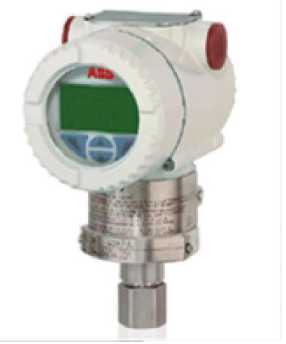

Внешний вид.
Преобразователи давления измерительные
Рисунок № 9

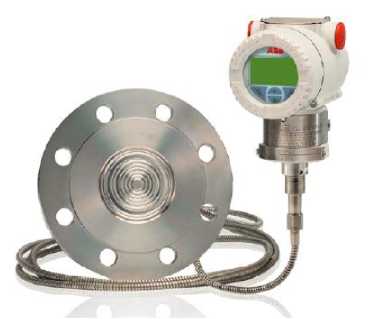

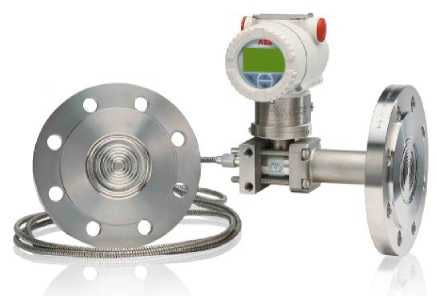

Внешний вид.
Преобразователи давления измерительные
Рисунок № 10
Программное обеспечение
Преобразователи функционируют под управлением встроенного специального программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, хранения, обработки информации, позволяет производить настройку диапазона и единицы измерений.
Идентификационные данные ПО приведены в таблице 3.
Таблица 3
Идентификационные данные ПО |
Значение | |||
ПО Hart | ||||
Идентификационное наименование ПО |
266 (L / 7) |
266Cx (1 / H / 8 / T) |
266Jx (1 / H /8 / T) |
261 Gx/Ax (1 / H) |
Номер версии (идентификационный номер) ПО |
Не ниже 7.1.55 |
Не ниже 7.1.14 |
Не ниже 142.1.4 |
Не ниже 1.5.1 |
Цифровой идентификатор ПО |
- |
- |
- |
- |
Идентификационные данные ПО |
Значение | |
П |
О Fieldbus FOUNDATION | |
Идентификационное наименование ПО |
266 (3 / F) |
- |
Номер версии (идентификационный номер) ПО |
Не ниже 7.1.7 |
- |
Цифровой идентификатор ПО |
- |
- |
ПО Wireless Hart | ||
Идентификационное наименование ПО |
266 (9 /W) |
- |
Номер версии (идентификационный номер) ПО |
Не ниже 6.1.1 |
- |
Цифровой идентификатор ПО |
- |
- |
ПО Profibus PA | ||
Идентификационное наименование ПО |
266 (2 /Р) |
- |
Номер версии (идентификационный номер) ПО |
Не ниже 7.1.5 |
- |
Цифровой идентификатор ПО |
- |
- |
При работе преобразователей пользователь не может влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики преобразователя.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и методом наклейки или иным методом на корпус преобразователей.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным 2600Т модификаций 261, 266
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1406 Па.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па.
МИ 1997-89 Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки.
Техническая документация фирмы «ABB Automation Products GmbH», Германия.
Поверка
Поверка осуществляется по документу МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012 - манометр абсолютного давления МПА-15 (Регистрационный № 4222-74).
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-2012 - комплекс для измерения давления цифровой ИПДЦ (Регистрационный № 6788-03).
Задатчик избыточного давления автоматизированный Воздух-250 (Регистрационный № 5496-76).
Задатчики избыточного давления Воздух-1,6, Воздух-2,5, Воздух-6,3 (Регистрационный № 10610-00).
Мультиметр 3458А (Регистрационный № 25900-03).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или свидетельство о поверке.
Изготовитель
Фирма «ABB Automation Products GmbH», Германия
Адрес: Schillerstraee 72, D-32425 Minden, Germany
Телефон: +49 (571) 830-0, факс: +49 (571) 830-1846
Web-сайт: www.abb.de
E-mail: vertrieb.messtechnikprodukte@de.abb.com
Заявитель
Общество с ограниченной ответственностью «АББ» (ООО «АББ») ИНН 7727180430
Адрес: 117335, г. Москва, Нахимовский пр-т, д. 58
Телефон: +7 (495) 960 22 00, факс: +7 (495) 960 22 01
Web-сайт: www.abb.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Преобразователь состоит из двух функциональных блоков: первичного и вторичного. В состав первичного блока входят устройства, контактирующие с измеряемой средой и чувствительный элемент (сенсор), а в состав вторичного - электронные узлы, клеммный блок и кожух. В корпусе преобразователя может быть установлен жидкокристаллический индикатор.
Под воздействием измеряемого давления чувствительный элемент преобразователя деформируется, при этом возникает электрический сигнал пропорциональный давлению, который подается во вторичный блок, где с помощью микропроцессора преобразуется в нормированный выходной сигнал постоянного тока и/или цифровой сигнал (HART, Profibus-PA, Fieldbus FOUNDATION, Wireless Hart). Вторичный блок выпускается в различных вариантах исполнения, которое уточняется при заказе: аналоговый выходной сигнал плюс HART, Profibus-PA, Fieldbus FOUNDATION, Wireless Hart. Первый вариант имеет выходной аналоговый сигнал от 4 до 20 мА и дополнительно комплектуется встроенным HART модемом, обеспечивающим интерфейс с помощью цифрового протокола связи HART, что позволяет осуществлять управление преобразователем с помощью внешних устройств (портативного коммуникатора или компьютера). Вариант PROFIBUS содержит выходной каскад Profibus PA-IEC 1158, выполненный на интегральных схемах специального назначения ASIC, и обеспечивает полную двунаправленную цифровую связь согласно протоколу PROFIBUS, в том числе и для Fieldbus FOUNDATION. Цифровые протоколы связи позволяют выполнять дистанционную перенастройку поддиапазонов измерений, калибровку и диагностику преобразователей на месте их эксплуатации.
Преобразователи являются приборами, перенастраиваемыми по диапазону измерений давления. Конфигурация диапазонов измеряемых давлений осуществляется с клавиатуры прибора, либо HART-коммуникатора, портативного компьютера. Преобразователи имеют функции калибровки нуля и диапазона измерений по месту установки.
По дополнительному заказу потребителя в комплект поставки преобразователей могут быть включены портативный коммуникатор DHH805, осуществляющий управление преобразователем по цифровому протоколу связи и полевой индикатор JDF200, обеспечивающий дистанционную индикацию показателей технологических процессов на удобном для чтения дисплее.
Схемы расшифровки выпускаемых модификаций преобразователей приведены в таблицах 1 и 2. Модификации преобразователей различаются по метрологическим и техническим характеристикам, по конструктивному исполнению и по функциональным возможностям.
Таблица 1
1 |
2 |
3 |
Мод. |
Вид измеряемого давления |
Присоединение к процессу |
261 |
Избыточное (G) |
C - прямой монтаж через фланцевый мембранный разделитель G - прямой монтаж с присоединением Tri-Clamp стандарта ASME J - магистральный монтаж с присоединением Tri-Clamp стандарта ASME M - прямой монтаж через внутренний фланцевый мембранный разделитель N - прямой монтаж через резьбовой мембранный разделитель R - удаленный монтаж через мембранный разделитель (капилляр) S - резьбовое |
Абсолютное (A) |
Таблица 2
1 |
2 |
3 |
4 |
Мод. |
Вид измеряемого давления |
Присоединение к процессу |
Исполнение |
266 |
Избыточное (D, G, H, M) D - датчик разности давлений (стандартная точность) G - датчик избыточного давления (повышенная точность) H - датчик избыточного давления (стандартная точность) М - датчик разности давлений (повышенная точность) |
D - прямой монтаж через мембранный разделитель R - удаленный монтаж через мембранный разделитель (капиляр) S - резьбовое |
H- стандартная точность (индуктивный сенсор) T - повышенная точность (пьезо сенсор) |
Абсолютное (A, N, R) A - датчик избыточного давления (повышенная точность) N - датчик избыточного давления (стандартная точность) R - датчик разности давлений (повышенная точность) | |||
Разность (D, M) D - высокое статическое давление (стандартная точность) M - стандартное статическое давление (повышенная точность) | |||
Многопарамметрические (C, J) C - мультисенсор с функцией вычислителя J- мультисенсор |
Преобразователи имеют взрывозащищенное исполнение и могут применяться во взрывоопасных зонах и наружных установках в соответствии с указанными на них маркировками взрывозащиты, искрозащиты и защиты от воспламенения горючей пыли.
Внешний вид преобразователей приведен на рисунках 1-15.
Рисунок 3 - Преобразователи модификаций
261GJ, 261AJ

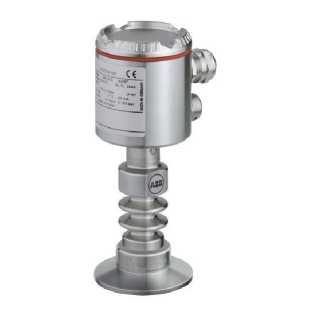

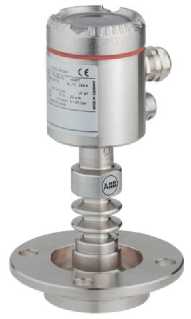

Рисунок 5 - Преобразователи модификаций
261GM, 261AM

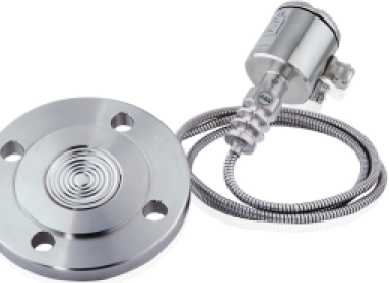

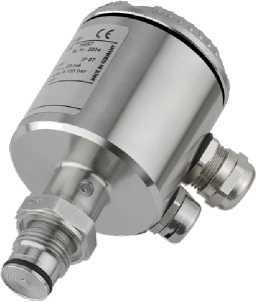

Рисунок 4 - Преобразователи модификаций
261GN, 261AN
Рисунок 6 - Преобразователи модификаций
261GR, 261AR

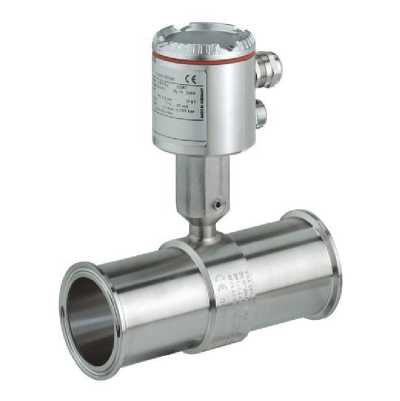

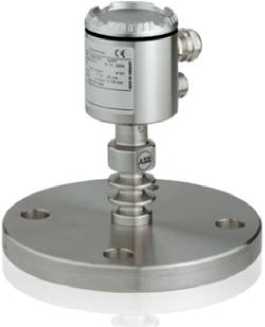

Рисунок 1 - Преобразователи модификаций
261GC, 261AC

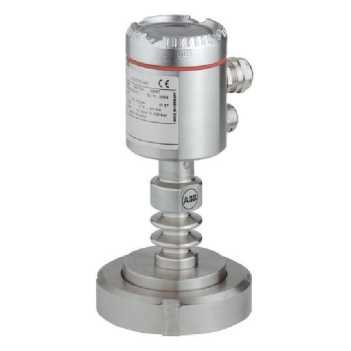

Рисунок 2 - Преобразователи модификаций
261GG, 261AG

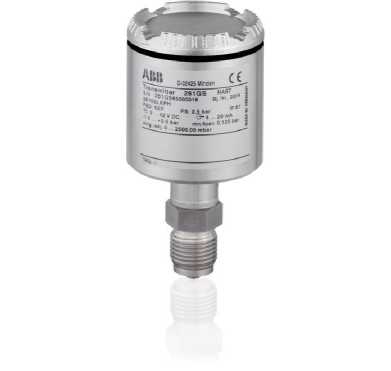

Рисунок 7 - Преобразователи модификаций
261GS, 261AS
Рисунок 8 - Преобразователи модификаций
266AST, 266GST, 266HSH, 266NSH
iii 1
0 г A .Рисунок 10 - Преобразователи модификаций
266ART, 266GRT, 266HRH, 266NRH
Рисунок 12 - Преобразователи модификации
266DDH, 266MDT

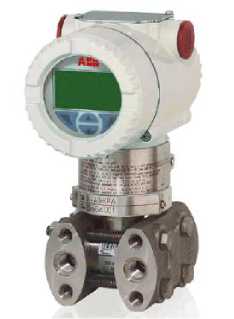

Рисунок 9 - Преобразователи модификаций 266ADT, 266GDT, 266HDH, 266NDH
Рисунок 11 - Преобразователи модификаций
266DSH, 266MST, 266RST

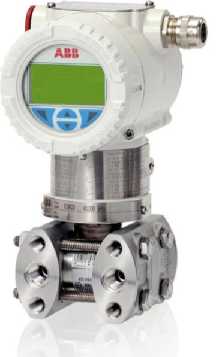

Рисунок 13 - Преобразователи модификаций Рисунок 14 - Преобразователи модификаций
266CSx, 266JSx
266DRH, 266MRT, 266RRT
А; ' ■£’ 1гРисунок 15 - Преобразователи модификаций 266CRx, 266JRx
Пломбирование преобразователей давления измерительных 2600Т модификаций 261, 266 не предусмотрено.
Комплектность преобразователей представлена в таблице 9.
Таблица 9
Наименование |
Кол-во |
Примечание |
Преобразователь давления измерительный |
1 шт. |
модификация в соответствии |
2600Т |
с заказом | |
Индикатор полевой JDF200 |
1 шт. |
по дополнительному заказу |
Коммуникатор портативный DHH805 |
1 шт. |
по дополнительному заказу |
Разделители сред (уплотнительные фланцы) |
1 шт. |
по дополнительному заказу, |
S26 |
количество уточняется при заказе | |
Руководство по эксплуатации |
1 экз. |
в зависимости от модификации |
Потребительская тара |
1 шт. |
- |

Метрологические характеристики преобразователей приведены в таблицах 4 - 7. Технические характеристики преобразователей приведены в таблице 8.
Таблица 4 - Метрологические характеристики
Модификация (измеряемый параметр) |
Диапазоны измерений(1), кПа |
Минимальный интервал измерений(1), кПа |
Максимальное допускаемое рабочее давление(1), МПа |
Выходной аналоговый сигнал, мА |
261GC, 261GG, 261GJ, 261GM, 261GN (избыточное давление) |
от -101,325 до 60000,000 |
от 0,3 до 3000 |
от 1 до 90 |
от 4 до 20 |
261AC, 261AG, 261AJ, 261AM, 261AN (абсолютное давление) |
от 0 до 60000,000 |
от 0,3 до 3000 |
от 1 до 90 |
от 4 до 20 |
261GR |
от -101,325 до |
от 0,4 до 3000 |
от 1 до 90 |
от 4 до 20 |
(избыточное давление) |
60000,000 | |||
261AR |
от 0 до |
от 0,4 до 3000 |
от 1 до 90 |
от 4 до 20 |
(абсолютное давление) |
60000,000 | |||
261GS |
от -101,325 до |
от 0,3 до 3000 |
от 1 до 90 |
от 4 до 20 |
(избыточное давление) |
60000,000 | |||
261AS |
от 0 до |
от 0,3 до 500 |
от 1 до 20 |
от 4 до 20 |
(абсолютное давление) |
10000,000 |
Модификация (измеряемый параметр) |
Диапазоны измерений(1), кПа |
Минимальный интервал измерений(1), кПа |
Максимальное допускаемое рабочее давление(1), МПа |
Выходной аналоговый сигнал, мА |
266AST |
от 0 до |
от 0,3 до 500 |
от 1 до 30 |
от 4 до 20 |
(абсолютное давление) |
10000,000 | |||
266GST |
от -101,325 до |
от 0,2 до 600 |
от 1 до 90 |
от 4 до 20 |
(избыточное давление) |
60000,000 | |||
266MST |
от -10000,000 |
от 0,05 до 100 |
от 2 до 60 |
от 4 до 20 |
(разность давлений) |
до 10000,000 | |||
266RRT |
от 0,070 до |
от 2 до 100 |
от 25 до 41 |
от 4 до 20 |
(абсолютное давление) |
2000,000 | |||
266MRT |
от -10000,000 |
от 0,6 до 167 |
от 25 до 41 |
от 4 до 20 |
(разность давлений) |
до 10000,000 | |||
266RST |
от 0 до |
от 2 до 100 |
от 0 до 41 |
от 4 до 20 |
(абсолютное давление) |
2000,000 | |||
266GRT |
от -101,255 до |
от 0,6 до 1000 |
от 1 до 90 |
от 4 до 20 |
(избыточное давление) |
60000,000 | |||
266ART |
от 0,070 до |
от 1,2 до 500 |
от 1 до 20 |
от 4 до 20 |
(абсолютное давление) |
10000,000 | |||
266MDT |
от -10000,000 |
от 0,6 до 167 |
до 16 |
от 4 до 20 |
(разность давлений) |
до 10000,000 | |||
266GDT |
от -101,225 до |
от 0,6 до 2000 |
от 1 до 90 |
от 4 до 20 |
(избыточное давление) |
60000,000 | |||
266ADT |
от 0,070 до |
от 1,2 до 1000 |
от 1 до 20 |
от 4 до 20 |
(абсолютное давление) |
10000,000 | |||
266HSH |
от -101,225 до |
от 0,54 до |
от 14 до 157,5 |
от 4 до 20 |
(избыточное давление) |
105000,000 |
10500 | ||
266HRH |
от -101,225 до |
от 0,67 до |
от 14 до 135 |
от 4 до 20 |
(избыточное давление) |
105000,000 |
10500 | ||
266HDH |
от -101,225 до |
от 1,34 до 534 |
от 14 до 135 |
от 4 до 20 |
(избыточное давление) |
105000,000 | |||
266NSH |
от 0,070 до |
от 0,67 до 267 |
от 14 до 21 |
от 4 до 20 |
(абсолютное давление) |
16000,000 | |||
266NRH |
от 0,070 до |
от 0,67 до 267 |
от 14 до 21 |
от 4 до 20 |
(абсолютное давление) |
16000,000 | |||
266NDH |
от 0,070 до |
от 1,34 до 534 |
от 14 до 21 |
от 4 до 20 |
(абсолютное давление) |
16000,000 | |||
266DSH |
от -16000,000 до |
от 0,05 до 160 |
от 2 до 42 |
от 4 до 20 |
(разность давлений) |
16000,000 | |||
266DRH |
от -16000,000 до |
от 0,2 до 267 |
от 7 до 21 |
от 4 до 20 |
(разность давлений) |
16000,000 | |||
266DDH |
от -16000,000 до |
от 0,67 до 267 |
от 16 до 21 |
от 4 до 20 |
(разность давлений) |
16000,000 | |||
266CSH, 266CST | ||||
(многопарамметрический): |
от 0 до | |||
- разность давлений |
2000,000 |
от 0,05 до 20 |
от 2 до 41 |
от 4 до 20 |
- абсолютное давление |
от 0 до 41000,000 |
от 6 до 410 |
Модификация (измеряемый параметр) |
Диапазоны измерений(1), кПа |
Минимальный интервал измерений(1), кПа |
Максимальное допускаемое рабочее давление(1), МПа |
Выходной аналоговый сигнал, мА |
266JSH, 266JST (многопарамметрический): - разность давлений - абсолютное давление |
от -10000,000 до 10000,000 от 0 до 41000,000 |
от 0,05 до 100 от 6 до 410 |
от 2 до 41 |
от 4 до 20 |
266CRH, 266CRT (многопараметрический): - разность давлений - абсолютное давление |
от 0 до 2000,000 от 0 до 41000,000 |
от 0,6 до 33,3 от 20 до 410 |
от 2 до 41 |
от 4 до 20 |
266JRH, 266JRT (многопараметрический): - разность давлений - абсолютное давление |
от -10000,000 до 10000,000 от 0 до 41000,000 |
от 0,6 до 167 от 20 до 410 |
от 2 до 41 |
от 4 до 20 |
Примечания (1)Диапазон измерений, минимальный интервал измерений и максимальное допускаемое рабочее давление в зависимости от кода сенсора приведены в технической документации. |
Таблица 5 - Пределы допускаемой основной приведенной погрешности
Модель |
Код сенсора |
Коэффициент перенастройки (КП)(1) |
Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
261GC, 261GG, 261GJ, 261GM, 261GN, 261AC, 261AG, 261AJ, 261AM, 261AN |
C - V |
от 1:1 до 10:1 |
±0,1 |
от 10:1 до 20:1 |
±(0,1+0,005-КП-0,05) | ||
261GR, 261AR |
C - V |
от 1:1 до 10:1 |
±0,1 |
от 10:1 до 20:1 |
±(0,1+0,005-КП-0,05) | ||
261GS |
C - V |
от 1:1 до 10:1 |
±0,1 |
от 10:1 до 20:1 |
±(0,1+0,005-КП-0,05) | ||
261AS |
C - R |
от 1:1 до 10:1 |
±0,1 |
от 10:1 до 20:1 |
±(0,1+0,005-КП-0,05) | ||
266GST |
C - V |
от 1:1 до 10:1 |
±0,04 |
C |
от 10:1 до 30:1 |
±(0,04+0,005<КП-0,05) | |
F - V |
от 10:1 до 100:1 |
±(0,04+0,005-КП-0,05) | |
L - R |
от 1:1 до 10:1 |
±0,025 (опция) |
Модель |
Код сенсора |
Коэффициент перенастройки (КП)'1' |
Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266AST |
C - R |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 20:1 |
±(0,04+0,005-КП-0,05) | ||
от 10:1 до 20:1 |
±(0,0075-КП) | ||
266HSH |
F - Q |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 100:1 |
±(0,006<КП) | ||
S, E |
от 1:1 до 10:1 |
±0,075 | |
S |
от 10:1 до 100:1 |
±(0,0075-КП) | |
E |
от 10:1 до 30:1 |
±(0,075 •КП) | |
W |
от 1:1 до 5:1 |
±0,075 | |
от 5:1 до 50:1 |
±(0,015 •КП) | ||
Z |
от 1:1 до 5:1 |
±0,15 | |
от 5:1 до 10:1 |
±(0,03-КП) | ||
266HSH (опция D2) |
F - Q |
от 1:1 до 5:1 |
±0,04 |
266NSH |
F - S |
от 1:1 до 10:1 |
±0,075 |
от 10:1 до 60:1 |
±(0,0075-КП) | ||
266MST |
A - R |
от 1:1 до 10:1 |
±0,04 |
A |
от 10:1 до 20:1 |
±(0,04+0,005<КП-0,05) | |
C |
от 10:1 до 30:1 |
±(0,04+0,005<КП-0,05) | |
F - R |
от 10:1 до 100:1 |
±(0,04+0,005<КП-0,05) | |
F - N |
от 1:1 до 10:1 |
±0,025 (опция) | |
266RST |
F - N |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 20:1 |
±(0,04+0,005<КП-0,05) | ||
E |
от 1:1 до 5:1 |
±0,10 | |
от 5:1 до 20:1 |
±(0,02-КП) | ||
266DSH (стандартный статический) |
F - P |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 100:1 |
±(0,006<КП) | ||
E, Q, S |
от 1:1 до 10:1 |
±0,075 | |
Q и S |
от 10:1 до 100:1 |
±(0,0075-КП) | |
E |
от 10:1 до 30:1 |
±(0,0075-Кп) | |
B |
от 1:1 до 10:1 |
±0,10 | |
от 1:1 до 20:1 |
±(0,01-КП) | ||
A |
от 1:1 до 4:1 |
±0,10 | |
от 4:1 до 20:1 |
±(0,025 •КП) | ||
266DSH (опция D2) |
F - Q |
от 1:1 до 5:1 |
±0,04 |
F - P |
от 5:1 до 100:1 |
±(0,0105+0,0059-КП) | |
Q |
от 5:1 до 100:1 |
±(0,003+0,0074<КП) | |
266DSH (высокостатический) |
F - Q |
от 1:1 до 10:1 |
±0,075 |
от 10:1 до 100:1 |
±(0,0075-КП) | ||
266MRT (с уплотнениями P3, F3, E3, S3, F2) |
F - R |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 60:1 |
±(0,04+0,005-КП-0,05) | ||
C |
от 1:1 до 5:1 |
±0,04 | |
от 5:1 до 10:1 |
±(0,008-КП) |
Модель |
Код сенсора |
Коэффициент перенастройки (КП)'1' |
Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266MRT (с другими уплотнениями) |
F - R |
от 1:1 до 10:1 |
±0,065 |
от 10:1 до 60:1 |
±(0,0065-КП) | ||
C |
от 1:1 до 5:1 |
±0,065 | |
от 5:1 до 10:1 |
±(0,013-КП) | ||
266RRT (с уплотнениями P3, F3, E3, S3, F2) |
F, L, N |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 20:1 |
±(0,04+0,005-КП-0,05) | ||
266RRT (с другими уплотнениями) |
F, L, N |
от 1:1 до 10:1 |
±0,065 |
от 10:1 до 20:1 |
±(0,0065-КП) | ||
266GRT (с уплотнениями P3, F3, E3, S3, F2) |
F - V |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 60:1 |
±(0,04+0,005-КП-0,05) | ||
C |
от 1:1 до 5:1 |
±0,04 | |
от 5:1 до 10:1 |
±(0,008-КП) | ||
266GRT (с другими уплотнениями) |
F - V |
от 1:1 до 10:1 |
±0,065 |
от 10:1 до 60:1 |
±(0,0065-КП) | ||
C |
от 1:1 до 5:1 |
±0,065 | |
от 5:1 до 10:1 |
±(0,013-КП) | ||
266ART (с уплотнениями P3, F3, E3, S3, F2) |
F - R |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 20:1 |
±(0,04+0,005-КП-0,05) | ||
C |
от 1:1 до 5:1 |
±0,04 | |
266ART (с другими уплотнениями) |
F - R |
от 1:1 до 10:1 |
±0,065 |
от 10:1 до 20:1 |
±(0,0065-КП) | ||
C |
от 1:1 до 5:1 |
±0,065 | |
266DRH (с уплотнениями P3, F3, E3, S3, F2) |
F |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 60:1 |
±(0,006<КП) | ||
H - S |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 60:1 |
±(0,0075-КП) | ||
E и B |
от 1:1 до 5:1 |
±0,10 | |
от 5:1 до 20:1 |
±(0,02-КП) | ||
266DRH (с другими уплотнениями) |
F - S |
от 1:1 до 10:1 |
±0,10 |
от 10:1 до 60:1 |
±(0,01-КП) | ||
E и B |
от 1:1 до 5:1 |
±0,15 | |
от 5:1 до 20:1 |
±(0,03 •КП) | ||
266HRH (с уплотнениями P3, F3, E3, S3, F2) |
М и Р |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 60:1 |
±(0,006<КП) | ||
F, H, Q, S, V |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 60:1 |
±(0,0075-КП) | ||
Z |
от 1:1 до 5:1 |
±0,15 | |
от 5:1 до 10:1 |
±(0,03 •КП) | ||
266HRH (с другими уплотнениями) |
F, H, M, P, Q, S, V |
от 1:1 до 10:1 |
±0,10 |
от 10:1 до 60:1 |
±(0,01 •КП) | ||
Z |
от 1:1 до 5:1 |
±0,2 | |
от 5:1 до 10:1 |
±(0,04-КП) |
Модель |
Код сенсора |
Коэффициент перенастройки (КП)'1' |
Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266NRH (с уплотнениями P3, F3, E3, S3, F2) |
F - S |
от 1:1 до 10:1 |
±0,10 |
от 10:1 до 60:1 |
±(0,01-КП) | ||
266NRH (с другими уплотнениями) |
F - S |
от 1:1 до 10:1 |
±0,15 |
от 10:1 до 60:1 |
±(0,015 •КП) | ||
266MDT (с уплотнениями P3, F3, E3, S3, F2) |
F - R |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 60:1 |
±(0,04+0,005<КП-0,05) | ||
C |
от 1:1 до 10:1 |
±0,065 | |
266MDT (с другими уплотнениями) |
F - R |
от 1:1 до 10:1 |
±0,065 |
от 10:1 до 60:1 |
±(0,0065-КП) | ||
C |
от 1:1 до 10:1 |
±0,12 | |
266GDT (с уплотнениями P3, F3, E3, S3, F2) |
F - V |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 60:1 |
±(0,04+0,005<КП-0,05) | ||
C |
от 1:1 до 10:1 |
±0,065 | |
266GDT (с уплотнениями M1, M1.5A) |
L - V |
от 1:1 до 5:1 |
±0,04 |
от 5:1 до 30:1 |
±(0,008<КП) | ||
266GDT (с уплотнениями M1.5, M1.5B) |
L - R |
от 1:1 до 5:1 |
±0,04 |
от 5:1 до 30:1 |
±(0,008<КП) | ||
266GDT (с другими уплотнениями) |
F - V |
от 1:1 до 10:1 |
±0,065 |
от 10:1 до 60:1 |
±(0,0065-КП) | ||
C |
от 1:1 до 10:1 |
±0,12 | |
266ADT (с уплотнениями P3, F3, E3, S3, F2) |
F - R |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 20:1 |
±(0,04+0,005<КП-0,05) | ||
C |
от 1:1 до 5:1 |
±0,065 | |
266ADT (с уплотнениями M1, M1.5, M1.5A, M1.5B) |
L - R |
от 1:1 до 5:1 |
±0,065 |
от 5:1 до 10:1 |
±(0,013-КП) | ||
266ADT (с другими уплотнениями) |
F - R |
от 1:1 до 10:1 |
±0,065 |
от 10:1 до 20:1 |
±(0,0065-КП) | ||
C |
от 1:1 до 5:1 |
±0,12 | |
266DDH (с уплотнениями P3, F3, E3, S3, K1.5, F2) |
F |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 60:1 |
±(0,006<КП) | ||
H - S |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 60:1 |
±(0,0075-КП) | ||
E |
от 1:1 до 5:1 |
±0,10 | |
от 5:1 до 20:1 |
±(0,02-КП) | ||
266DDH (с другими уплотнениями) |
F - S |
от 1:1 до 10:1 |
±0,10 |
от 10:1 до 60:1 |
±(0,01-КП) | ||
E |
от 1:1 до 5:1 |
±0,15 | |
от 5:1 до 20:1 |
±(0,03 •КП) |
Модель |
Код сенсора |
Коэффициент перенастройки (КП)'1' |
Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266HDH (с уплотнениями P3, F3, E3, S3, K1.5, F2) |
М и Р |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 60:1 |
±(0,006-КП) | ||
F, H, Q, S, V |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 60:1 |
±(0,0075-КП) | ||
W |
от 1:1 до 5:1 |
±0,075 | |
от 5:1 до 50:1 |
±(0,015 •КП) | ||
Z |
от 1:1 до 5:1 |
±0,15 | |
от 5:1 до 10:1 |
±(0,03-КП) | ||
266HDH (с уплотнениями Y1) |
H и M |
от 1:1 до 5:1 |
±0,15 |
от 5:1 до 30:1 |
±(0,03-КП) | ||
р, Q |
от 1:1 до 5:1 |
±0,075 | |
от 5:1 до 30:1 |
±(0,015 •КП) | ||
266HDH (с уплотнениями M1) |
H и M |
от 1:1 до 5:1 |
±0,15 |
от 5:1 до 30:1 |
±(0,03-КП) | ||
P, Q, S |
от 1:1 до 5:1 |
±0,075 | |
от 5:1 до 30:1 |
±(0,015 •КП) | ||
266HDH (с уплотнениями M1.5, M1.5B) |
F, H, M, P, Q |
от 1:1 до 5:1 |
±0,075 |
от 5:1 до 30:1 |
±(0,015 •КП) | ||
266HDH (с уплотнениями M1.5, M1.5A) |
F, H, M, P, Q, S |
от 1:1 до 5:1 |
±0,075 |
от 5:1 до 30:1 |
±(0,015 •КП) | ||
266HDH (с другими уплотнениями) |
F, H, M, P, Q, S, V |
от 1:1 до 10:1 |
±0,10 |
от 10:1 до 60:1 |
±(0,01 •КП) | ||
W |
от 1:1 до 5:1 |
±0,01 | |
от 5:1 до 50:1 |
±(0,02-КП) | ||
Z |
от 1:1 до 5:1 |
±0,20 | |
от 5:1 до 10:1 |
±(0,04-КП) | ||
от 10:1 до 60:1 |
±(0,01 <кп) | ||
266NDH (с уплотнениями P3, F3, E3, S3, K1.5, F2) |
F, H, M, P, Q, S |
от 1:1 до 10:1 |
±0,10 |
от 10:1 до 60:1 |
±(0,01 •КП) | ||
266NDH (с уплотнениями M1) |
H и M |
от 1:1 до 5:1 |
±0,20 |
от 5:1 до 30:1 |
±(0,04-КП) | ||
P, Q, S |
от 1:1 до 5:1 |
±0,10 | |
от 5:1 до 30:1 |
±(0,02-КП) | ||
266NDH (с уплотнениями M1.5, M1.5B) |
F, H, M, P, Q |
от 1:1 до 5:1 |
±0,10 |
от 5:1 до 30:1 |
±(0,02-КП) | ||
266NDH (с уплотнениями M1.5A) |
F, H, M, P, Q, S |
от 1:1 до 5:1 |
±0,10 |
от 5:1 до 30:1 |
±(0,02-КП) | ||
266NDH (с другими уплотнениями) |
F, H, M, P, Q, S |
от 1:1 до 10:1 |
±0,15 |
от 10:1 до 60:1 |
±(0,015 •КП) |
Модель |
Код сенсора |
Коэффициент перенастройки (КП)'1' |
Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266CRH, 266JRH (с уплотнениями P3, F3, E3, F2) |
C |
от 1:1 до 5:1 |
±0,075 |
от 5:1 до 10:1 |
±(0,015 •КП) | ||
F - R |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 60:1 |
±(0,075+0,005-КП-0,05) | ||
266CRH, 266JRH (с другими уплотнениями) |
C |
от 1:1 до 5:1 |
±0,10 |
от 5:1 до 10:1 |
±(0,02-КП) | ||
F - R |
от 1:1 до 10:1 |
±0,10 | |
от 10:1 до 60:1 |
±(0,01-КП) | ||
266CRT, 266JRT (с уплотнениями P3, F3, E3, F2) |
C |
от 1:1 до 5:1 |
±0,04 |
от 5:1 до 10:1 |
±(0,008-КП) | ||
F - R |
от 1:1 до 10:1 |
±0,04 | |
от 10:1 до 60:1 |
±(0,04+0,005-КП-0,05) | ||
266CRT, 266JRT (с другими уплотнениями) |
C |
от 1:1 до 5:1 |
±0,065 |
от 5:1 до 10:1 |
±(0,013-КП) | ||
F - R |
от 1:1 до 10:1 |
±0,065 | |
от 10:1 до 60:1 |
±(0,0065-КП) | ||
266CSH, 266JSH |
A - R |
от 1:1 до 10:1 |
±0,075 |
A |
от 10:1 до 20:1 |
±(0,075+0,005-КП-0,05) | |
C |
от 10:1 до 30:1 |
±(0,075+0,005-КП-0,05) | |
F - R |
от 10:1 до 100:1 |
±(0,075+0,005<КП-0,05) | |
266CST, 266JST |
A - R |
от 1:1 до 10:1 |
±0,04 |
A |
от 10:1 до 20:1 |
±(0,04+0,005<КП-0,05) | |
C |
от 10:1 до 30:1 |
±(0,04+0,005<КП-0,05) | |
F - R |
от 10:1 до 100:1 |
±(0,04+0,005<КП-0,05) |
Примечание - (1) Где коэффициент перенастройки (КП) равен отношению верхнего предела измерений к настроенному диапазону измерений
Таблица 6 - Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур
Модель |
Код сенсора |
Коэффициент перенастройки (КП)(1) |
Пределы допускаемой дополнительной абсолютной погрешности(2), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 20 °С |
261GC, 261GG, 261GJ, 261GM, 261GN, 261AC, 261AG, 261AJ, 261AM, 261AN |
C - V |
10:1 |
в диапазоне температур от -40 до -10 °С не включ. и св. +60 до +85 °С включ. ±(0,002<КП+0,002) |
C и F |
10:1 |
в диапазоне температур от -10 до +60 °С включ.: ±(0,003 •КП+0,003) | |
L - V |
10:1 |
в диапазоне температур от -10 до +60 °С включ.: ±(0,001<КП+0,001) |
Модель |
Код сенсора |
Коэффициент перенастройки (КП)(1) |
Пределы допускаемой дополнительной абсолютной погрешности(2), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 20 °С |
261GR, 261AR |
C - V |
10:1 |
в диапазоне температур от -40 до -10 °С не включ. и св. +60 до +85 °С включ. ±(0,002-КП+0,002) |
C и F |
10:1 |
в диапазоне температур от -10 до +60 °С включ.: ±(0,003-КП+0,003) | |
L - V |
10:1 |
в диапазоне температур от -10 до +60 °С включ.: ±(0,001<КП+0,001) | |
261GS, 261AS |
C - V |
10:1 |
в диапазоне температур от -40 до -10 °С не включ. и св. +60 до +85 °С включ. ±(0,002<КП+0,002) |
C и F |
10:1 |
в диапазоне температур от -10 до +60 °С включ.: ±(0,003 -КП+0,003) | |
L - V |
10:1 |
в диапазоне температур от -10 до +60 °С включ.: ±(0,001-КП+0,001) | |
266DSH |
F - Q |
10:1 |
±(0,0003<ВПИ+0,00045^ДИ<3)) |
E, S |
10:1 |
±(0,0004-ВПИ+0,00065-ДИ) | |
B |
10:1 |
±(0,0006-ВПИ+0,0010-ДИ) | |
A |
4:1 |
±(0,0010-ВПИ+0,0010-ДИ) | |
266GST |
C и F |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) |
L - V |
10:1 |
±(0,0003-ВПИ+0,00045-ДИ) | |
266AST |
C и F |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) |
L - R |
10:1 |
±(0,0003-ВПИ+0,00045-ДИ) | |
266HSH |
F - Q |
10:1 |
±(0,0003-ВПИ+0,00045-ДИ) |
E, S |
10:1 |
±(0,0004-ВПИ+0,00065-ДИ) | |
W |
5:1 |
±(0,0004-ВПИ+0,00065-ДИ) | |
Z |
10:1 |
±(0,0006-ВПИ+0,0010-ДИ) | |
266NSH |
F - Q |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) |
S |
10:1 |
±(0,0008-ВПИ+0,0013-ДИ) | |
266MST |
A |
10:1 |
±(0,0006-ВПИ+0,00045-ДИ) |
C - R |
10:1 |
±(0,0003-ВПИ+0,00045-ДИ) | |
266RST |
F - N |
10:1 |
±(0,0005-ВПИ+0,0008-ДИ) |
266MRT |
C - R |
10:1 |
±(0,0003-ВПИ+0,00045-ДИ) |
266RRT |
F, L, N |
10:1 |
±(0,0005-ВПИ+0,0008-ДИ) |
266GRT |
C и F |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) |
L - V |
10:1 |
±(0,0003-ВПИ+0,00045-ДИ) | |
266ART |
C и F |
5:1 (C), 10:1 (F) |
±(0,0006-ВПИ+0,0009-ДИ) |
L - R |
10:1 |
±(0,0003-ВПИ+0,00045-ДИ) |
Модель |
Код сенсора |
Коэффициент перенастройки (КП)(1) |
Пределы допускаемой дополнительной абсолютной погрешности(2), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 20 °С |
266DRH |
E - S |
10:1 |
±(0,0004<ВПИ+0,00065-ДИ) |
B |
10:1 |
±(0,0006-ВПИ+0,0010-ДИ) | |
266HRH |
F - V |
10:1 |
±(0,0004<ВПИ+0,00065-ДИ) |
Z |
10:1 |
±(0,0006-ВПИ+0,0010-ДИ) | |
266NRH |
F - S |
10:1 |
±(0,0008-ВПИ+0,0013-ДИ) |
266MDT |
C - R |
10:1 |
±(0,0003<ВПИ+0,00045-ДИ) |
266GDT |
C и F |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) |
L - R |
10:1 |
±(0,0003<ВПИ+0,00045-ДИ) | |
266ADT |
C и F |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) |
L - R |
10:1 |
±(0,0003<ВПИ+0,00045-ДИ) | |
266DDH |
E - S |
10:1 |
±(0,0004<ВПИ+0,00065-ДИ) |
266HDH |
E - W |
10:1 |
±(0,0004<ВПИ+0,00065-ДИ) |
Z |
10:1 |
±(0,0006-ВПИ+0,0010-ДИ) | |
266NDH |
F - S |
10:1 |
±(0,0008-ВПИ+0,0013-ДИ) |
266CRH, 266JRH(5) |
C - R |
10:1 |
±(0,0004-ВПИ+0,0006-ДИ) |
266CRT, 266JRT(5) |
C - R |
10:1 |
±(0,0003<ВПИ+0,00045-ДИ) |
266CSH, 266JSH(5) |
A |
10:1 |
±(0,0008-ВПИ+0,0006-ДИ) |
C - R |
10:1 |
±(0,0004-ВПИ+0,0006-Ди) | |
266CST, 266JST(5) |
A |
10:1 |
±(0,0006<ВПИ+0,00045-ДИ) |
C - R |
10:1 |
±(0,0003<ВПИ+0,00045-ДИ) |
Примечания
-
(1) Где коэффициент перенастройки (КП) равен отношению верхнего предела измерений к настроенному диапазону измерений.
-
(2) Размерность в зависимости от модели преобразователя и кода сенсора.
-
(3) Где ДИ - диапазон измерений.
-
(4) В зависимости от диаметра резьбы монтажной части.
-
(5) Для сенсора абсолютного давления: ±(0,0008ЪПИ+0,0008^ДИ).
Таблица 7 - Пределы допускаемой дополнительной погрешности, вызванной изменением статического давления
Модель |
Код сенсора |
Пределы допускаемой дополнительной абсолютной погрешности(1), вызванной изменением статического давления |
266MST |
A |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 0,2 МПа |
C, F, L, N |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 10 МПа | |
R |
±(0,0010ЪПИ+0,0010^ДИ) на каждые 10 МПа | |
266DSH |
F - S |
±(0,0005ЪПИ+0,0008^ДИ) на каждые 7 МПа |
A, B, E |
±(0,0008ЪПИ+0,0008^ДИ) на каждые 0,5 МПа (сенсор А), 2 МПа (сенсор B), 3,5 МПа (сенсор E) | |
266MRT |
C, F, L, N |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 10 МПа |
R |
±(0,0010ЪПИ+0,0010^ДИ) на каждые 10 МПа | |
266DRH |
B - S |
±(0,0025ЪПИ+0,0025^ДИ) на каждые 2 МПа |
266MDT |
C, F, L, N |
±(0,0010ЪПИ+0,0005^ДИ) на каждые 10 МПа |
R |
±(0,0010ЪПИ+0,0010^ДИ) на каждые 10 МПа |
Модель |
Код сенсора |
Пределы допускаемой дополнительной абсолютной погрешности(1), вызванной изменением статического давления |
266DDH |
Прямой монтаж |
±(0,0015ЪПИ+0,0015^ДИ) на каждые 2 МПа |
Удаленный монтаж |
±(0,0020ЪПИ+0,0020^ДИ) на каждые 2 МПа | |
266CRH, 266JRH |
C, F, L, N |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 10 МПа |
R |
±(0,0010ЪПИ+0,0010^ДИ) на каждые 10 МПа | |
266CRT, 266JRT |
C, F, L, N |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 10 МПа |
R |
±(0,0010ЪПИ+0,0010^ДИ) на каждые 10 МПа | |
266CSH, 266JSH |
A |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 0,2 МПа |
C, F, L, N |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 10 МПа | |
R |
±(0,0010ЪПИ+0,0010^ДИ) на каждые 10 МПа | |
266CST, 266JST |
A |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 0,2 МПа |
C, F, L, N |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 10 МПа | |
R |
±(0,0010ЪПИ+0,0010^ДИ) на каждые 10 МПа | |
Примечание - (1) Размерность в зависимости от модели преобразователя и кода сенсора. |
Таблица 8 - Технические характеристики
Наименование характеристики |
Значение |
Параметры электропитания:
|
24 от 10,5 до 42 |
Потребляемая мощность, Вт, не более |
0,85 |
Масса(1), кг |
от 0,65 до 50 |
Габаритные размеры(1), мм, не более: - диаметр корпуса |
от 60 до 94 |
Степень защиты оболочки по ГОСТ 14254-2015 |
IP67 |
Нормальные условия преобразователей модификации 266:
|
+20 от 30 до 80 от 95 до 106 |
Нормальные условия преобразователей модификации 261:
|
от +18 до +30 от 30 до 80 от 95 до 106 |
Рабочие условия эксплуатации:
|
от -20 до +70 от -40 до +85 до 95 от 84 до 106,7 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч, не менее |
80 000 |
Примечание - (1) В зависимости от модификации |
