Номер по Госреестру СИ: 67480-17
67480-17 Калибраторы акустические
(4231)
Назначение средства измерений:
Калибраторы акустические 4231 (далее - калибраторы) предназначены для воспроизведения уровня звукового давления (УЗД) в камере малого объема, калибровки и градуировки акустической аппаратуры с микрофонами с диаметрами 1", 1/2", 1/4" и 1/8" дюйма.
Внешний вид.
Калибраторы акустические
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 10.05.2022
Номер записи - 159038
ID в реестре СИ - 381438
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Калибратор акустический 4231, Без модификации, 4231,
Производитель
Изготовитель - Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S"
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 90
Выдано извещений - 0
Кол-во периодических поверок - 79
Кол-во средств измерений - 24
Кол-во владельцев - 24
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№938 от 2017.05.10 Об утверждении типов средств измерений
№1516 от 2020.09.11 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Шумомеры-виброметры, анализаторы спектра ЭКОФИЗИКА-110А
№1519 от 2020.09.11 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Шумомеры-анализаторы спектра портативные ОКТАВА-111
№1599 от 2020.09.25 О внесении изменений в описание типа СИ Шумомеры-виброметры, анализаторы спектра ОКТАФОН-110
№1125 от 2022.05.04 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Калибраторы акустические (4231)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56669-14 27.02.2019 |
Гидрофоны, 810х Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ |
1 год |
|
57592-14 06.06.2019 |
Аппаратура измерительно-управляющая для вибрационных испытаний, LASER (COMET) Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ |
1 год |
|
59704-15 23.01.2020 |
Виброустановки калибровочные, 4294 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
61856-15 02.10.2021 |
Акселерометры , 4533-В и 4534-В Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
65095-16 09.09.2026 |
Капсюли микрофонные конденсаторные, 4138, 4144, 4145, 4160, 4176, 4178, 4180, 4188, 4189, 4190, 4191, 4192, 4193, 4197, 4938, 4939, 4941, 4942, 4943, 4944, 4947, 4950, 4953, 4954, 4956 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
65096-16 09.09.2026 |
Шумомеры, анализаторы спектра, виброметры, 2250, 2250-L, 2270 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
66117-16 21.12.2026 |
Микрофоны измерительные конденсаторные, 4948, 4948 В, 4949, 4949 В Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
66118-16 21.12.2026 |
Микрофоны измерительные конденсаторные для работы на открытом воздухе, 4184, 4198, 4952 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
66119-16 21.12.2026 |
Микрофоны измерительные конденсаторные, 4179 (с 2660), 4179 (с 2660-W-001+WL1302), 4182, 4954 А, 4955, 4957, 4958, 4959, 4961 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
67480-17 10.05.2022 |
Калибраторы акустические, 4231 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
67482-17 10.05.2022 |
Пистонфоны, 4228 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
70347-18 19.02.2023 |
Системы калибровки датчиков вибрации, 3629 F, 3629 G, 3629 H Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
70379-18 19.02.2023 |
Системы калибровки датчиков вибрации, 3629 A, 3629 B, 3629 C, 3629 D Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
77449-20 10.02.2025 |
Гидрофоны, 810х Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
78870-20 03.08.2025 |
Вибропреобразователи , 4527, 4528, 4529 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Калибраторы акустические (4231)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 5 | 3 | 2 | 0 | 5 | 3 | 2 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507) | 3 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 1 | 0 | 7 | 0 | 6 | 0 | 6 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 63 | 6 | 5 | 56 | 0 | 58 | 5 | 53 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Калибраторы акустические (4231)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на корпус калибратора в виде поверительного клейма и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам акустическим 4231
ГОСТ Р МЭК 60942-2009 «Калибраторы акустические. Технические требования и требования к испытаниям »;
ГОСТ Р 8.765-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц;
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу 340-1124-16 МП «Калибраторы акустические 4231. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 24.11.2016 г.Основные средства поверки:
- капсюль микрофонный конденсаторный 4180 (рег. № 65095-16) с предварительным усилителем 2645;
- измеритель нелинейных искажений автоматический С6-11 (рег. № 9081-83): диапазон измерений коэффициента нелинейных искажений от 0,03 до 30 %, диапазон рабочих частот от 20 Гц до 199,9 кГц;
- мультиметр цифровой 34401А (рег. №54848-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых калибраторов с требуемой точностью.
Знак поверки наносится на корпус калибратора и на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «Bruel & Kjsr Sound & Vibration Measurement A/S», ДанияЮридический (почтовый) адрес: DK-2850, Naerum, Skodsborgvej 307, Denmark Телефон: +45 77 41 20 00
E-mail: info@bksv.com
Web-сайт: www.bksv.com
Заявитель
Общество с ограниченной ответственностью «АСМ тесты и измерения»(ООО «АСМ тесты и измерения»)
Юридический (почтовый) адрес: 127287, г. Москва, Петровско-Разумовский проезд, д.29, стр.2
ИНН 7713284968
Тел/факс: (495) 665-75-98, (495) 733-90-48
E-mail: info@asm-tm.ru
Web-сайт: www.asm-tm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон/факс: (495) 526-63-00
E-mail: office@vniiftri.ru
Конструктивно калибраторы представляют собой переносное малогабаритное устройство, содержащее излучатель, кварцевый генератор, измерительный конденсаторный микрофон и камеру малого объема (КМО) с отверстием для подсоединения микрофона.
Звуковое давление в КМО создается с помощью излучателя, на который подается напряжение с кварцевого генератора с частотой 1000 Гц. Принцип работы калибратора основан на использовании высокостабильного измерительного конденсаторного микрофона в цепи обратной связи в системе «излучатель-генератор» для поддержания постоянным уровня звукового давления (94 или 114 дБ). Для подавления высокочастотных составляющих сигнала излучатель нагружен на резонатор Гельмгольца с эквивалентным акустическим объемом более 200 см3. КМО и полость внутри калибратора соединяются с атмосферой каналами, выравнивающими давление. Устройство для выравнивания давления имеет низкую граничную частоту, что позволяет избавиться от влияния внешних шумов. Калибровка 1/4" и 1/8" микрофонов возможна при использовании адаптеров DP 0775 и DP 0774, поставляемых дополнительно. Адаптер DP-0887 (опция) предназначен для калибровки имитатора головы и торса 4128.
Калибраторы соответствуют классу LS и 1 по ГОСТ Р МЭК 60942-2009.

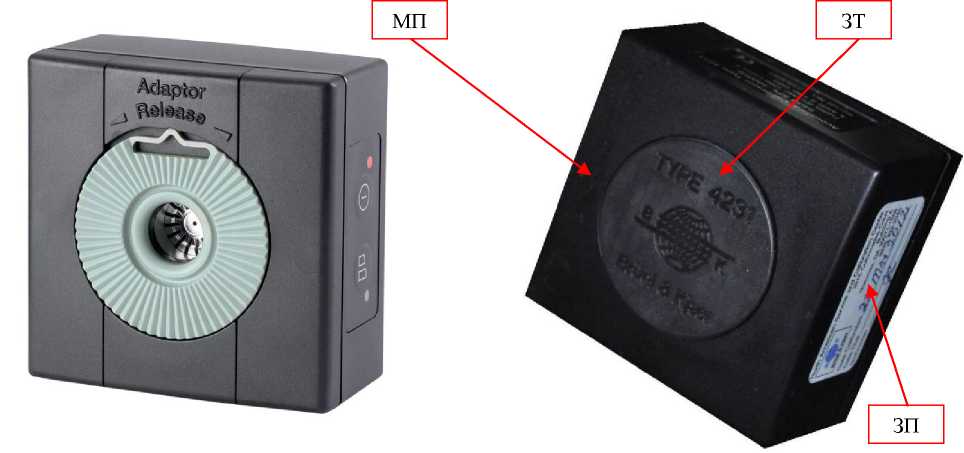

Общий вид калибраторов, с указанием места пломбировки (МП) от несанкционированного доступа, мест размещения знаков утверждения типа (ЗТ) и поверки (ЗП) приведен на рисунке 1.
ЗТ
ЗП
МП
Рисунок 1 - Общий вид калибратора
Программное обеспечение отсутствует.
Комплект поставки калибраторов приведен в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество, шт. |
|
Калибратор акустический |
4231 |
1 |
|
Батарея питания типа LR6/AA |
QB-0013 |
2 |
|
Чехол |
KE-0317 |
1 |
|
Адаптер для микрофона 1/2" |
UA-0210 |
1 |
|
Адаптер для микрофона 1/4" |
DP-0775 |
1* |
|
Адаптер для микрофона 1/8" |
DP-0774 |
1* |
|
Адаптер для имитатора головы и торса |
DP-0887 |
1* |
|
Руководство по эксплуатации |
- |
1 |
|
Паспорт |
- |
1 |
|
Методика поверки |
340-1124-16 МП |
1 |
|
* Поставляется по дополнительному заказу | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Воспроизводимые УЗД, дБ отн. 20 мкПа |
94 и 114 |
|
Пределы допускаемой абсолютной погрешности воспроизведения УЗД при нормальных условиях эксплуатации, дБ |
±0,2 |
|
Частота воспроизводимого звукового давления, Гц |
1000 |
|
Пределы допускаемой относительной погрешности частоты воспроизводимого звукового давления, % |
±0,1 |
|
Коэффициент нелинейных искажений, %, не более |
1 |
|
Коэффициент влияния температуры окружающего воздуха на УЗД при изменении температуры относительно нормальных условиях эксплуатации, дБ/°С |
±0,0015 |
|
Коэффициент влияния атмосферного давления на УЗД при изменении давления относительно нормальных условиях эксплуатации, дБ/кПа, не более |
0,0008 |
|
Коэффициент влияния относительной влажности окружающего воздуха на УЗД при изменении влажности относительно нормальных условиях эксплуатации, дБ/%, не более |
0,001 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания постоянного тока (2 батареи LR6/AA), В |
3,0 |
|
Масса (с элементами питания), г, не более |
150 |
|
Габаритные размеры, мм, не более: - длина |
72 |
|
- ширина |
72 |
|
- высота |
40 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С |
от 20 до 26 |
|
- относительная влажность воздуха, %, |
от 40 до 65 |
|
- атмосферное давление, кПа |
от 97 до 105 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -10 до +50 |
|
- относительная влажность воздуха, %, без конденсации |
от 10 до 90 |
|
- атмосферное давление, кПа |
от 65 до 108 |
