Номер по Госреестру СИ: 66119-16
66119-16 Микрофоны измерительные конденсаторные
(4179 (с 2660), 4179 (с 2660-W-001+WL1302), 4182, 4954 А, 4955, 4957, 4958, 4959, 4961)
Назначение средства измерений:
Микрофоны измерительные конденсаторные моделей 4179 (с 2660), 4179
(с 2660-W-001+WL1302), 4182, 4954 А, 4955, 4957, 4958, 4959, 4961 предназначены для измерений звукового давления в воздушной среде в качестве электроакустических преобразователей в составе звукоизмерительных систем.
Внешний вид.
Микрофоны измерительные конденсаторные
Рисунок № 1
Внешний вид.
Микрофоны измерительные конденсаторные
Рисунок № 2
Внешний вид.
Микрофоны измерительные конденсаторные
Рисунок № 3
Внешний вид.
Микрофоны измерительные конденсаторные
Рисунок № 4
Внешний вид.
Микрофоны измерительные конденсаторные
Рисунок № 5
Внешний вид.
Микрофоны измерительные конденсаторные
Рисунок № 6
Внешний вид.
Микрофоны измерительные конденсаторные
Рисунок № 7
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микрофонам измерительным конденсаторным моделей 4179 (с 2660), 4179 (с 2660-W-001+WL1302), 4182, 4954 А, 4955, 4957, 4958, 4959, 4961
1 ГОСТ 8.038-94 «Государственная схема обеспечения единства измерений. Государственная поверочная схема для средств измерений ЗД в воздушной среде в диапазоне частот 2 Гц - 100 кГц»
2 Техническая документация фирмы «Bruel & Kjsr Sound & Vibration Measurement Л/S».
Поверка
Поверкаосуществляется по ГОСТ 8.153-75 «ГСИ. Микрофоны измерительные конденсаторные. Методы и средства поверки».
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10);
- усилитель измерительный «NEXUS» 2690 (рег. № 43778-10);
- калибратор акустический 4231 (рег. № 15388-96);
- мультиметр 34401А (рег. № 54848-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «Bruel & Kjsr Sound & Vibration Measurement Л/S», Дания
Адрес: DK-2850, Naerum, Skodsborgvej 307, Denmark Телефон: +45 77 41 20 00
Web-сайт: www.bksv.com
E-mail: info@bksv.com
Заявитель
Общество с ограниченной ответственностью «АСМ тесты и измерения» (ООО «АСМ тесты и измерения»)Адрес: 127287, г. Москва, Петровско-Разумовский проезд, д.29, стр.4
ИНН 7713284968
Телефон (факс): (495) 665-75-98, (495) 733-90-48
Web-сайт: www.asm-tm.ru
E-mail: info@asm-tm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское
поселение Менделеево, Главный лабораторный корпус
Телефон (факс): (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Конструктивно микрофоны состоят из капсюля конденсаторного типа, предусилителя и устройства для дистанционной проверки работоспособности и калибровки микрофона (опция), смонтированных в едином корпусе, который имеет тот же диаметр, что и капсюль и может быть снабжен дополнительными приспособлениями, обеспечивающими возможность работы в предназначенных для них условиях.
Принцип действия микрофонов основан на преобразовании в капсюле звукового давления (далее - ЗД), воздействующего на микрофон, в электрическое напряжение, которое подается на встроенный предусилитель, рассчитанный на использование длинных соединительных кабелей.
Микрофоны моделей 4957, 4958 и 4959 используются в системах с большим количеством микрофонов, например, в решетках с формированием диаграммы направленности или для визуализации звуковых полей. Они имеют одинаковые габаритные размеры, но отличаются техническими характеристиками.
Микрофоны моделей 4954 А и 4961 предназначены для работы в любом типе акустического поля в слышимом диапазоне частот без внесения поправок на тип поля и отличаются друг от друга техническими характеристиками. Эти микрофоны имеют высокую устойчивость к воздействию коррозии и невосприимчивость к магнитным полям.
Микрофон 4182 (акустический зонд) имеет набор сменных трубок разного диаметра (1 - 2 мм) и длины (25 - 100 мм), которые устанавливают в головной части микрофона для измерений в малых пространствах, труднодоступных местах или в неблагоприятных окружающих условиях, исключающих применение обычных микрофонов (например, измерение шума в выхлопной системе). Для проведения акустической калибровки и поверки в комплект микрофона 4182 включены переходники UA0929, UA0920 и камера связи UA0922. Имеющий малые размеры микрофонный зонд особенно эффективен при экспериментальных исследованиях в ближнем звуковом поле.
Микрофон 4179 с предусилителем 2660 предназначен для измерений ЗД ниже порогового значения 20 мкПа. Модель этого микрофона 4179 (с 2660-W-001+WL1302) предназначена для работы с приборами, которые не имеют семиштырькового разъема и имеют симметричный источник питания.
Микрофон 4955 имеет пониженный уровень собственных шумов.
Микрофоны относятся к группе II виду 1 по ГОСТ 27.003-90 - невосстанавливаемые, неремонтируемые, однофункциональные.

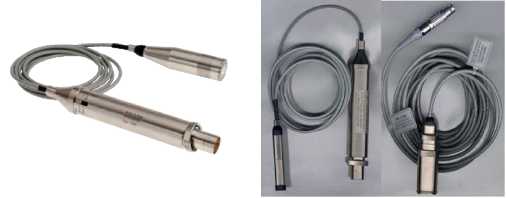

Внешний вид микрофонов приведен на рисунке 1.
модель 4179 (с 2660)
модель 4179 (с 2660-W--001+WL1302)
модель 4954A
модель 4955
модель 4957
модель 4958
модель 4959
Рисунок 1 - Внешний вид микрофонов
Программное обеспечение отсутствует.
Таблица 2 - Комплект поставки
Обозначение |
Количество |
Примечание |
Микрофон измерительный конденсаторный |
1 шт. |
в футляре |
Камера связи UA0922 |
1 шт. |
только для микрофона 4182 |
Переходник для пистонфона UA0929 |
1 шт. |
только для микрофона 4182 |
Переходник для микрофона-передатчика UA0920 |
1 шт. |
только для микрофона 4182 |
Паспорт |
1 экз. | |
Руководство по эксплуатации |
1 экз. |
по требованию заказчика |
Калибровочная карта |
1 экз. |
Таблица 1 -
Наименование характеристики |
Значение характеристики для моделей | ||||
4179 (2660) |
4179 (2660-W-001+WL1302) |
4182 |
4954A |
4955 | |
Диаметр |
1 дюйм |
1 дюйм |
- |
% дюйма |
1/2 дюйма |
Внешнее напряжение поляризации, В |
200 |
200 |
200 |
0 |
200 |
Уровень чувствительности по ЗД на частоте 250 Гц, дБ отн. 1 В/Па |
-20,0±2,0 (при усилении 0 дБ) |
-20,0±2,0 (при усилении 0 дБ) |
-50,0±3,0 |
-51,0±3,0 |
0,8±3,0 |
Рабочий диапазон частот (при неравномерности АЧХ отн. 250 Гц не более ±2 дБ), Гц |
от 10 до 10000 |
от 10 до 10000 |
от 20 до 2000 |
от 16 до 80000 |
от 10 до 16000 |
Уровень собственных шумов, дБ (А), не более |
-2,5 |
-3,2 |
42 |
40 |
6,5 |
Верхний предел динамического диапазона по ЗД при коэффициенте нелинейных искажений не более 3 %, дБ отн. 20 мкПа, не менее |
102 |
100 (1 кГц) 82 (6,6 кГц) |
140 |
164 |
97 |
Рабочий диапазон температуры окружающего воздуха, °С |
от -10 до +50 |
от -10 до +50 |
от -10 до +50 |
от -10 до +50 |
от -10 до +50 |
Рабочий диапазон влажности окружающего воздуха, % |
до 90 без конденсации при температуре +40 оС | ||||
Габаритные размеры* (диаметр X длина), мм |
12,7x83,0 (входной каскад 2660) |
12,7x83,0 (входной каскад 2660) |
13,5x118,5 (корпус без кабеля) |
7,0x65,0 |
12,7x102,7 |
Примечание - * номинальные значения |
Продолжение таблицы 1
Наименование характеристики |
Значение характеристики для моделей | |||
4957 |
4958 |
4959 |
4961 | |
Диаметр |
% дюйма |
% дюйма |
% дюйма |
% дюйма |
Внешнее напряжение поляризации, В |
0 |
0 |
0 |
0 |
Уровень чувствительности по ЗД на частоте 250 Гц, дБ отн. 1 В/Па |
-38,0±3,0 |
-38,0±3,0 |
-39,0±3,0 |
-23,7±2,0 |
Рабочий диапазон частот (при неравномерности АЧХ отн. 250 Гц не более ±2 дБ), Гц |
от 100 до 5000 |
от 50 до 10000 |
от 50 до 20000 |
от 12 до 20000 |
Уровень собственных шумов, дБ (А), не более |
32 |
28 |
32 |
20 |
Верхний предел динамического диапазона по ЗД при коэффициенте нелинейных искажений не более 3 %, дБ отн. 20 мкПа, не менее |
134 |
140 |
134 |
146 |
Рабочий диапазон температуры окружающего воздуха, °С |
от -10 до +55 |
от -10 до +55 |
от -10 до +55 |
от -10 до +50 |
Рабочий диапазон влажности окружающего воздуха, %, не более |
до 90 без конденсации при температуре +40 оС | |||
Г абаритные размеры* (диаметр X длина), мм |
7,0x34,0 |
7,0x34,0 |
7,0x13,0 |
7,0x79,0 |
Примечание - * номинальные значения |
