Номер по Госреестру СИ: 77449-20
77449-20 Гидрофоны
(810х)
Назначение средства измерений:
Гидрофоны 810х (далее - гидрофоны) предназначены для измерений звукового давления в водной среде.
Внешний вид.
Гидрофоны
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к гидрофонам 810х
Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2084 «Об утверждении государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде»
Техническая документация фирмы «Bruel & Kjsr Sound & Vibration Measurement A/S»
Поверка
Поверкаосуществляется по документу МП 77449-20 «Инструкция. Гидрофоны 810х фирмы «Bruel & Kjsr Sound & Vibration Measurement A/S», Дания. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 13 сентября 2019 г.
Основные средства поверки:
рабочий эталон звукового давления в водной среде 2-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2084 «Об утверждении государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде» (диапазон рабочих частот от 0,1 Гц до 200 кГц, доверительная относительная погрешность градуировки измерительных гидрофонов при доверительной вероятности 0,95 не более 1 дБ);
измеритель иммитанса Е7-16 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 12843-96).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых гидрофонов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Изготовитель
Фирма Bruel & Kjsr Sound & Vibration Measurement A/S, Дания
Адрес: Skodsborgvej 307, DK-2850, Nsrum, Denmark
Заявитель
Представительство компании «Брюль энд Къер Саунд энд Вайбрейшн Межемент А/С» (Дания)
Адрес: 119048, г. Москва, ул. Усачева, дом 35, стр. 1
Телефон/факс: (459) 933-52-15
Web-сайт: https://www.bksv.com
E-mail: bkmoscow@bksv.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный
метрологический центр» Министерства обороны Российской Федерации
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, д. 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Принцип действия гидрофонов основан на прямом пьезоэлектрическом эффекте пьезокерамических материалов: при воздействии звукового давления на поверхность пьезокерамического элемента на его электродах возникает электрическое напряжение, пропорциональное действующему звуковому давлению.
Конструктивно гидрофоны представляют собой герметичный корпус, в котором размещены пьезокерамический чувствительный элемент (пьезоэлемент) и малошумящий кабель, заканчивающийся соединительным разъемом. Для обеспечения механической, гидролитической и химической защиты пьезоэлемент снаружи защищен слоем звукопрозрачного покрытия из хлоропренового каучука.
Гидрофоны выпускаются в четырёх модификациях 8103, 8104, 8105, 8106, которые отличаются геометрическими размерами, уровнем чувствительности к звуковому давлению и диапазоном рабочих частот.
Корпуса гидрофонов 8103 и 8104 выполнены из медно-никелевого сплава, гидрофонов 8106 - из алюминиево-бронзового сплава, корпус гидрофонов 8105 незащищенных
металлических частей не имеет. Гидрофоны 8106 дополнительно имеют встроенный усилитель с постоянным коэффициентом усиления 10 дБ и не имеют встроенного кабеля. Гидрофоны 8104 и 8105 имеют соединительный разъем типа BNC, гидрофоны 8103 - типа 10-32 UNF, гидрофоны 8106 - типа JJ-0738 (B@K 7-pin plug).
Гидрофоны 8103, 8104 и 8105 могут использоваться в качестве излучателей звукового давления в водной среде.

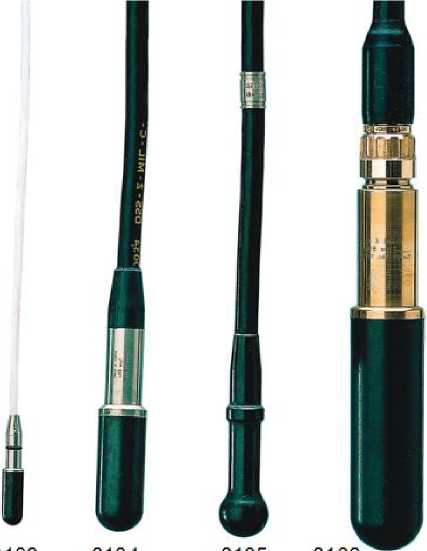

Общий вид гидрофонов представлен на рисунке.
8iua aiu^t aiuo aiuo
Рисунок - Общий вид гидрофонов
Пломбирование гидрофонов не предусмотрено. Корпуса гидрофонов неразборные.
Таблица 1 - Метрологические характеристики гидрофонов
Наименование характеристики |
Значение | |||
Гидрофоны 8103 |
Гидрофоны 8104 |
Гидрофоны 8105 |
Гидрофоны 8106 | |
Диапазон рабочих частот, Гц |
от 0,1 до 180000 |
от 0,1 до 120000 |
от 0,1 до 160000 |
от 3 до 80000 |
Уровень чувствительности на опорной частоте 250 Гц, дБ относительно 1 мкВ/Па* |
29±2 |
35±2 |
35±2 |
67±3 |
Значение номинальной чувствительности на опорной частоте 250 Гц:
|
29 0,12 |
56 0,44 |
56 0,41 |
2240 |
Неравномерность частотной характеристики чувствительности в диапазонах частот, дБ |
1,0 / -1,5 (от 0,1 Гц до 20 кГц)
100 кГц)
180 кГц) |
±1,5 (от 0,1 Гц до 10 кГц) ±4,0 (от 0,1 Гц до 80 кГц) 4,0 / -12,0 (от 0,1 Гц до 120 кГц) |
1,0 / -6,5 (от 0,1 Гц до 100 кГц) 3,5/ -10 (от 0,1 Гц до 160 кГц) |
0,5 / -3,0 (от 10 Гц до 10 кГц) 0,5 / -6,0 (от 7 Гц до 30 кГц) 6 / -10 (от 3 Гц до 80 кГц) |
Неравномерность диаграммы направленности в горизонтальной плоскости, дБ |
±2 дБ (на частоте 100 кГц) |
±2 дБ (на частоте 100 кГц) |
±2 дБ (на частоте 100 кГц) |
±2 дБ (на частоте 20 кГц) |
Неравномерность диаграммы направленности в вертикальной плоскости, дБ |
±4 дБ (на частоте 100 кГц) |
±2 дБ (на частоте 50 кГц) |
±2 дБ (на частоте 80 кГц в рабочем угловом секторе 270°) ±2,5 дБ (на частоте 100 кГц) |
±3 дБ (на частоте 20 кГц) |
Температурный коэффициент чувствительности, дБ/оС, не более |
0,03 |
0,03 |
0,03 |
0,01 |
Емкость (со встроенным стандартным кабелем), пФ, не менее* |
3700 |
7800 |
7250 |
- |
* - значения для приведены для гидрофонов 8103, 8104 и 8105 со стандартными кабелями, гидрофон 8106 не имеет встроенного кабеля
Таблица 2 - Основные технические характеристики гидрофонов
Наименование характеристики |
Значение | |||
Гидрофоны 8103 |
Гидрофоны 8104 |
Гидрофоны 8105 |
Гидрофоны 8106 | |
Напряжение питания постоянного тока, В |
- |
- |
- |
от 12 до 24 |
Потребляемая мощность, Вт, не более |
- |
- |
- |
6 |
Габаритные размеры (длина х диаметр), мм, не более: |
50 х 9,5 |
120 х 21 |
93 х 22 |
182 х 32 |
Масса (со встроенным кабелем), кг, не более |
0,17 |
1,6 |
1,6 |
0,39 |
Длина встроенного стандартного кабеля, м, не более |
6 |
10 |
10 |
нет |
Рабочие условия эксплуатации: температура окружающей среды, °С избыточное |
от 0 до 40 |
от 0 до 40 |
от 0 до 40 |
от 0 до 40 |
гидростатическое давление, МПа |
от 0 до 4 |
от 0 до 4 |
от 0 до 10 |
от 0 до 10 |
