Номер по Госреестру СИ: 70347-18
70347-18 Системы калибровки датчиков вибрации
(3629 F, 3629 G, 3629 H)
Назначение средства измерений:
Системы калибровки датчиков вибрации модификаций 3629 F, 3629 G, 3629 H (далее -системы) предназначены для воспроизведения виброускорения при поверке и калибровке виборопреобразователей и виброизмерительных приборов.
Внешний вид.
Системы калибровки датчиков вибрации
Рисунок № 1
Программное обеспечение
Системы имеют встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру или ноутбуку с установленным в нем ПО, формирования параметров выходных сигналов и настройки.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования. Программное обеспечение и настройки системы защищены от несанкционированного доступа с помощью паролей.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО (внешнее) |
-5308--N- |
Номер версии (идентификационный номер ПО) (внешнее) |
не ниже 2.11.3.62 |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные (если имеются) |
- |
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам калибровки датчиков вибрации модификаций 3629 F, 3629 G, 3629 H
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2-104 Гц
МИ 1929-2007 Государственная система обеспечения единства измерений. Установки вибрационные поверочные. Методика поверки
Техническая документация фирмы «Bruel & Kjsr Sound & Vibration Measurement A/S», Дания
Поверка
Поверкаосуществляется по документу МИ 1929-2007 «Государственная система обеспечения единства измерений. Установки вибрационные поверочные. Методика поверки».
Основные средства поверки:
Вторичный эталон единиц длины, скорости и ускорения при колебательном движении твердого тела по ГОСТ 8.800-2012.
Допускается применение аналогичные средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Bruel & Kjsr Sound & Vibration Measurement A/S», Дания
Адрес: DK-2850, Skodsborgvej 307, Naerum, Denmark
Телефон: +45 4580 0500
Факс: +45 4580 1405
Web-сайт: www.bksv.com
E-mail: info@bksv.com
Заявитель
Общество с ограниченной ответственностью «АСМ тесты и измерения»
(ООО «АСМ тесты и измерения»)
Адрес: 127287 Москва, Петровско-Разумовский проезд, 29, строение 4
Телефон: +7 (495) 665-75-98
Факс: +7 (495) 733-90-48
Web-сайт: www.asm-tm.ru
E-mail: info@asm-tm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: + 7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы систем основан на воспроизведении вибростендом, входящим в комплект системы, синусоидальной вибрации и измерении параметров этой вибрации при помощи эталонного вибропреобразователя ускорения (акселерометра). Система использует метод сравнения с эталонным вибропреобразователем.
Системы выпускаются в трех модификациях: 3629 F, 3629 G и 3629 H, которые отличаются составом.
Системы калибровки датчиков вибрации модификации 3629 F состоят из:
-
- вибростенда APS 129;
-
- усилителя мощности APS 125 или 2719;
-
- усилителя измерительного NEXUS модели 2690 (опционально 2692 или 2693);
-
- конверторов Delta Tron моделей 2647 A, B, C, D;
-
- дифференциального усилителя 2697;
-
- систем для анализа сигналов многоканальных PULSE моделей 3052, 3160, 3161;
-
- акселерометра серии 457Х-ХХХ.
Системы калибровки датчиков вибрации модификации 3629 G состоят из:
-
- вибростенда APS 500;
-
- усилителя мощности 2719;
-
- усилителя измерительного NEXUS модели 2690 (опционально 2692 или 2693);
-
- конверторов Delta Tron моделей 2647 A, B, C, D;
-
- дифференциального усилителя 2697;
-
- систем для анализа сигналов многоканальных PULSE моделей 3052, 3160, 3161;
-
- акселерометра серии 457Х-ХХХ.
Системы калибровки датчиков вибрации модификации 3629 H состоят из:
-
- вибростенда K2129E025;
-
- усилителя мощности 2719;
-
- усилителя измерительного NEXUS модели 2690 (опционально 2692 или 2693);
-
- конверторов Delta Tron моделей 2647 A, B, C, D;
-
- дифференциального усилителя 2697;
-
- систем для анализа сигналов многоканальных PULSE моделей 3052, 3160, 3161;
-
- акселерометра 353M319.
В качестве вычислительной техники используются персональные компьютеры.
Модификации 3629 F и 3629 G используется для калибровки датчиков вибрации в
диапазонах частот от 0,1 до 200 Гц, а модификация 3629 H используется для калибровки датчиков вибрации в диапазоне частот от 0,1 до 500 Гц.
Системы позволяют калибровать (поверять) датчики следующих типов: зарядовые, с выходом по напряжению или току, пьезорезистивные, емкостные, серво-датчики, индуктивные.

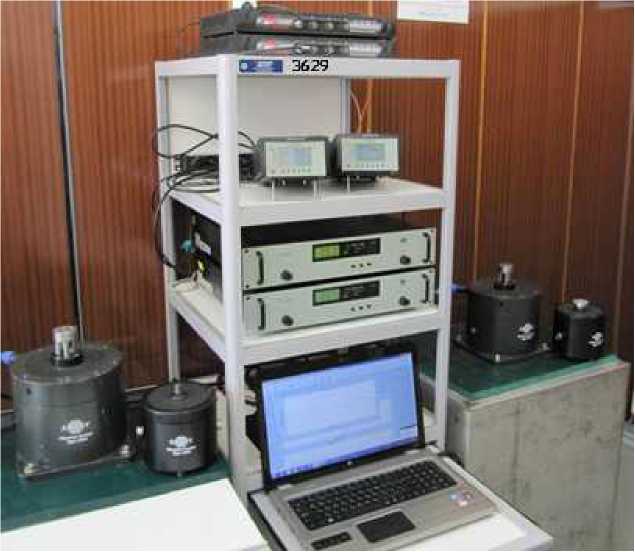

Общий вид систем калибровки датчиков вибрации модификаций 3629 F, 3629 G, 3629 H показан на рисунке 1.
Рисунок 1 - Общий вид систем калибровки датчиков вибрации модификаций 3629 F, 3629 G, 3629 H
Таблица 2 -
Наименование характеристики |
Значение характеристики |
Диапазон измерений амплитудного значения виброускорения, м/с2 для модификации 3629 F |
от 1 до 19,6 |
для модификации 3629 G |
от 1 до 80 |
для модификации 3629 H |
от 1 до 19,6 |
Диапазон частот воспроизводимого виброускорения, Гц для модификации 3629 F |
от 0,1 до 200 |
для модификации 3629 G |
от 0,1 до 200 |
для модификации 3629 H |
от 0,1 до 500 |
Пределы допускаемой относительной погрешности системы, % на базовой частоте 80 Гц |
±0,6 |
в диапазоне частот от 0,1 до 500 Гц |
±2 |
в диапазоне частот от 0,5 до 500 Гц |
±1 |
Относительный коэффициент поперечного движения вибростола, %, не более |
10 |
Коэффициент гармоник виброускорения, %, не более |
10 |
Уровень вибрационного шума, м/с2, не более |
0,05 |
Условия эксплуатации: - температура окружающей среды, °С |
23±5 |
Габаритные размеры (ширина х длина х высота), мм, не более вибростенд APS 129 |
0254х254 |
вибростенд APS 500 |
813x219x210 |
вибростенд K2129E025 в горизонтальном положении |
225х742х278 |
вибростенд K2129E025 в вертикальном положении |
462x422x278 |
усилитель мощности 2719 |
482,6x350x88 |
усилитель мощности APS 125 |
482,6x450x88 |
усилители измерительные NEXUS моделей 2690, 2692, 2693 |
144x230x90 |
конверторы Delta Tron модели 2647 A, B, C, D |
07x77,7 |
дифференциальный усилитель 2697 |
015x130 |
системы для анализа сигналов многоканальных PULSE моделей 3052, 3160, 3161 |
2,5x250x132,6 |
акселерометр серии 457Х-ХХХ |
20,96x21,6x7,6 |
акселерометр 353M319 |
012,7x30,2 |
Масса, кг, не более вибростенд APS 129 |
79 |
вибростенд APS 500 |
64 |
вибростенд K2129E025 |
28 |
усилитель мощности 2719 |
14 |
усилитель мощности APS 125 |
21 |
усилители измерительные NEXUS моделей 2690, 2692, 2693 |
3 |
конверторы Delta Tron модели 2647 A, B, C, D |
0,011 |
дифференциальный усилитель 2697 |
0,05 |
системы для анализа сигналов многоканальных PULSE моделей 3052, 3160, 3161 |
0,75 |
акселерометр серии 457Х-ХХХ |
0,008 |
акселерометр 353M319 |
0,006 |
