Номер по Госреестру СИ: 66117-16
66117-16 Микрофоны измерительные конденсаторные
(4948, 4948 В, 4949, 4949 В)
Назначение средства измерений:
Микрофоны измерительные конденсаторные моделей 4948, 4948 В, 4949, 4949 В предназначены для измерений звукового давления в воздушной среде в качестве электроакустических преобразователей в составе звукоизмерительных систем.
Внешний вид.
Микрофоны измерительные конденсаторные
Рисунок № 1
Внешний вид.
Микрофоны измерительные конденсаторные
Рисунок № 2
Внешний вид.
Микрофоны измерительные конденсаторные
Рисунок № 3

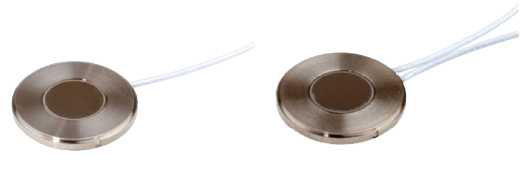

Внешний вид.
Микрофоны измерительные конденсаторные
Рисунок № 4
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микрофонам измерительным конденсаторным моделей 4948, 4948 В, 4949, 4949 В
1 ГОСТ 8.038-94 «Государственная схема обеспечения единства измерений. Государственная поверочная схема для средств измерений ЗД в воздушной среде в диапазоне частот 2 Гц - 100 кГц»
2 Техническая документация фирмы «Bruel & Kjsr Sound & Vibration Measurement A/S»
Поверка
Поверкаосуществляется по ГОСТ 8.153-75 «ГСИ. Микрофоны измерительные конденсаторные. Методы и средства поверки».
Основные средства поверки:
-
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10);
-
- усилитель измерительный «NEXUS» 2690 (рег. № 43778-10);
-
- калибратор акустический 4231 (рег. № 15388-96);
-
- мультиметр 34401 А (рег. № 54848-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Изготовитель
Фирма «Bruel & Kjsr Sound & Vibration Measurement A/S», Дания
Адрес: DK-2850, Naerum, Skodsborgvej 307, Denmark
Телефон: +45 77 41 20 00
Web-сайт: www.bksv.com; E-mail: info@bksv.com
Заявитель
Общество с ограниченной ответственностью «АСМ тесты и измерения»
(ООО «АСМ тесты и измерения»)
Адрес: 127287, г. Москва, Петровско-Разумовский проезд, д.29, стр.4
ИНН 7713284968
Телефон (факс): (495) 665-75-98, (495) 733-90-48
Web-сайт: www.asm-tm.ru; E-mail: info@asm-tm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское
поселение Менделеево, Главный лабораторный корпус
Телефон (факс): (495) 526-63-00
E-mail: office@vniiftri.ru; Web-сайт: www.vniiftri.ru
Конструктивно микрофоны состоят из предполяризованного капсюля конденсаторного типа, предусилителя и устройства для дистанционной проверки работоспособности и калибровки микрофонов (опция В), смонтированных в едином корпусе, который имеет тот же диаметр, что и капсюль. Микрофон может быть снабжен дополнительными приспособлениями (опции), обеспечивающими возможность их установки для работы на поверхности транспортного средства.
Принцип действия микрофонов основан на преобразовании в капсюле звукового давления, (далее - ЗД), воздействующего на микрофон, в электрическое напряжение, которое подается на встроенный предусилитель, рассчитанный на использование длинных соединительных кабелей.
Микрофоны моделей 4948 и 4949 имеют плоскую конструкцию и могут быть установлены заподлицо с плоской поверхностью транспортных средств во время их испытаний или при измерениях в ограниченных по размерам объемах. Корпус и мембрана микрофона изготовлены из титана, что обеспечивает их высокую коррозийную стойкость. Отверстие, расположенное спереди около края мембраны, выравнивает статическое давление и позволяет снизить влияние возможных быстрых изменений статического давления вдоль поверхности микрофона, расположенного в турбулентном потоке воздуха. Микрофон имеет кабель длиной 1,2 м для соединения с измерительной аппаратурой при помощи разъема 10-32. Модели с индексом В имеют устройство для калибровки инжекцией заряда С1С.
Микрофоны относятся к группе II виду 1 по ГОСТ 27.003-90 - невосстанавливаемые, неремонтируемые, однофункциональные.
Внешний вид микрофонов приведен на рисунке 1.
модель 4948 модель 4948B модель 4949 модель 4949B
Рисунок 1 - Внешний вид микрофонов
Комплект поставки приведен в таблице 2.
Таблица 2 - Комплект поставки
Обозначение |
Количество |
Примечание |
Микрофон измерительный конденсаторный |
1 шт. |
в футляре |
Паспорт |
1 экз. | |
Руководство по эксплуатации |
1 экз. |
по требованию заказчика |
Калибровочная карта |
1 экз. |
Таблица 1 -
Наименование характеристики |
Значение характеристики для моделей | |
4948,4948 B |
4949, 4949B | |
Диаметр |
- |
- |
Внешнее напряжение поляризации, В |
0 |
0 |
Уровень чувствительности по ЗД на частоте 250 Гц, дБ отн. 1 В/Па |
- 57 0+2,0 -3,0 |
-39,0±3,0 |
Рабочий диапазон частот (при неравномерности АЧХ отн. 250 Гц не более ±3 дБ), Гц |
от 5 до 20000 | |
Уровень собственных шумов, дБ (А), не более |
55 |
30 |
Верхний предел динамического диапазона по ЗД при коэффициенте нелинейных искажений не более 3 %, дБ отн. 20 мкПа, не менее |
160 |
140 |
Рабочий диапазон температуры окружающего воздуха, °С |
от -55 до +100 |
от -30 до +100 |
Рабочий диапазон влажности окружающего воздуха, % |
до 90 без конденсации при температуре +40 оС | |
Г абаритные размеры* (диаметр X длина), мм |
20,0x2,5 (без монтажного фланца) | |
Примечание - * номинальные значения |
