Номер по Госреестру СИ: 78870-20
78870-20 Вибропреобразователи
(4527, 4528, 4529)
Назначение средства измерений:
Вибропреобразователи 4527, 4528, 4529 (далее - вибропреобразователи) предназначены для измерений характеристик вибрации (виброускорения) одновременно по трём взаимно перпендикулярным осям.
Внешний вид.
Вибропреобразователи
Рисунок № 1
Внешний вид.
Вибропреобразователи
Рисунок № 2
Внешний вид.
Вибропреобразователи
Рисунок № 3
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу 340-0517-19 МП «Вибропреобразователи 4527, 4528, 4529. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 17.05.2019 г.
Основные средства поверки:
-
- поверочная вибрационная установка 2-го разряда по Приказу Росстандарта № 2772 от
27 декабря 2018 г.;
-
- поверочная установка 1-го разряда по ГОСТ 8.137-84.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых вибропреобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
«Bruel & Kjsr Sound & Vibration Measurement A/S», Дания
Адрес: DK-2850, Naerum, Skodsborgvej 307, Denmark
Телефон: +45 77 41 20 00
Web-сайт: www.bksv.com
E-mail: info@bksv.com
Заявитель
Представительство компании «Брюль энд Къер Саунд энд Вайбрейшн Межемент А/С», г. Москва
ИНН 9909133639
Адрес: 119048, г. Москва, ул. Усачева, 35, стр. 1
Телефон (факс): +7 (495) 665-71-64
Web-сайт: www.bksv.com
E-mail: bkmoscow@bksv.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия вибропреобразователей основан на пьезоэлектрическом эффекте: при вибрации на выходе чувствительного элемента возникает электрический заряд, пропорциональный ускорению, воздействующему на вибропреобразователь.
Конструктивно вибропреобразователи состоят из пьезоэлектрического элемента с электродами, инерционного элемента, а также электрических изоляторов, заключенных в корпус, изготовленный из титана ASTM Grade 5.
Вибропреобразователи являются трёхкомпонентными и обеспечивают одновременное измерение трёх взаимно перпендикулярных составляющих пространственного виброускорения. Возможность подачи раздельного питания на каждую измерительную ось вибродатчика позволяет проводить измерения как по одной, так и по двум составляющим пространственного виброускорения.
Вибропреобразователи выпускаются в следующих модификациях: 4527, 4527 001, 4527 003, 4527 С, 4528 B, 4528 B 001, 4528 B 003, 4529 B и 4529 B 001.
Вибропреобразователи модификаций 4527, 4527 001, 4527 003 имеют выход по напряжению и отличаются коэффициентами усиления встроенного усилителя. Вибропреобразователи модификации 4527 С имеют выход по заряду. Способ монтажа - на шпильку М3 или клей.
Вибропреобразователи модификаций 4528 B, 4528 B 001, 4528 B 003 имеют выход по напряжению и отличаются коэффициентами усиления встроенного усилителя. Вибропреобразователи поддерживают технологию TEDS (электронная таблица параметров вибропреобразователей, занесённая на встроенный элемент памяти). Способ монтажа - на шпильку М3 или клей.
Вибропреобразователи модификаций 4529 B и 4529 B 001 имеют выход по напряжению и отличаются коэффициентами усиления встроенного усилителя. Вибропреобразователи поддерживают технологию TEDS. Способ монтажа - на клипсе, закрепляемой на одной из пяти монтажных поверхностей.

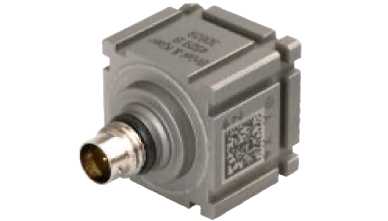

Общий вид вибропреобразователей приведен на рисунке 1.
Пломбирование вибропреобразователей не предусмотрено, так как их корпуса имеют монолитную и неразборную конструкцию.
4527, 4527 001, 4527 003, 4527 С
4528 B, 4528 B 001, 4528 B 003
4529 B, 4529 B 001
Рисунок 1 - Общий вид вибропреобразователей
Таблица 5 - Комплектность вибропреобразователей
Наименование |
Обозначение |
Количество |
Вибропреобразователь |
4527, или 4527 001, или 4527 003, или 4527 С, или 4528 В, или 4528 В 001, или 4528 В 003, или 4529 В, или 4529 В 001 |
1 шт. |
Соединительный кабель |
- |
1 шт. |
Футляр |
- |
1 шт. |
Паспорт |
- |
1 экз. |
Методика поверки |
340-0517-19 МП |
1 экз. |
Таблица 1 - Метрологические характеристики вибропреобразователей модификации 4527
Наименование характеристики |
Значение |
Диапазон измерений виброускорения, м/с2 |
от 0,1 до 7000 |
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/м •с-2 |
1,0 |
Пределы допускаемого отклонения коэффициента преобразования от номинального значения при нормальных условиях измерений, % |
±10,0 |
Диапазон рабочих частот, Гц: - ось X |
от 0,3 до 10000 |
- ось Y |
от 0,3 до 10000 |
- ось Z |
от 0,3 до 12800 |
Неравномерность частотной характеристики, %, не более |
±10,0 |
Нелинейность амплитудной характеристики, %, не более: - от 0,1 до 392 м/с2 включ.; |
±2,0 |
- св. 392 до 7000 м/с2 |
±5,0 |
Относительный коэффициент поперечного преобразования, %, не более |
5,0 |
Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения, вызванных изменением температуры окружающего воздуха, %/°С |
±0,12 |
Наименование характеристики |
Значение |
Диапазон измерений виброускорения, м/с2 |
от 0,1 до 700 |
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/м^с-2 |
10,0 |
Пределы допускаемого отклонения коэффициента преобразования от номинального значения при нормальных условиях измерений, % |
±10,0 |
Диапазон рабочих частот, Гц: - ось X |
от 0,3 до 10000 |
- ось Y |
от 0,3 до 10000 |
- ось Z |
от 0,3 до 12800 |
Неравномерность частотной характеристики, %, не более |
±10,0 |
Нелинейность амплитудной характеристики, %, не более: - от 0,1 до 392 м/с2 включ.; |
±2,0 |
- св. 392 до 700 м/с2 |
±5,0 |
Относительный коэффициент поперечного преобразования, %, не более |
5,0 |
Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения, вызванных изменением температуры окружающего воздуха, %/°С |
±0,12 |
Таблица 3 - Метрологические характеристики вибропреобразователей модификации 4527 003
Наименование характеристики |
Значение |
Диапазон измерений виброускорения, м/с2 |
от 0,1 до 50000 |
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/м^с-2 |
0,1 |
Пределы допускаемого отклонения коэффициента преобразования от номинального значения при нормальных условиях измерений, % |
±10,0 |
Диапазон рабочих частот, Гц: - ось X |
от 0,3 до 10000 |
- ось Y |
от 0,3 до 10000 |
- ось Z |
от 0,3 до 12800 |
Неравномерность частотной характеристики, %, не более |
±10,0 |
Нелинейность амплитудной характеристики, %, не более: - от 0,1 до 392 м/с2 включ.; |
±2,0 |
- св. 392 до 50000 м/с2 |
±5,0 |
Относительный коэффициент поперечного преобразования, %, не более |
5,0 |
Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения, вызванных изменением температуры окружающего воздуха, %/°С |
±0,12 |
Наименование характеристики |
Значение |
Диапазон измерений виброускорения, м/с2 |
от 0,1 до 5100 |
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, пКл/м^с-2 |
0,316 |
Пределы допускаемого отклонения коэффициента преобразования от номинального значения при нормальных условиях измерений, % |
±15,0 |
Диапазон рабочих частот, Гц: - ось X |
от 1 до 10000 |
- ось Y |
от 1 до 10000 |
- ось Z |
от 1 до 12800 |
Неравномерность частотной характеристики, %, не более |
±10,0 |
Нелинейность амплитудной характеристики, %, не более: - от 0,1 до 392 м/с2 включ.; |
±2,0 |
- св. 392 до 5100 м/с2 |
±5,0 |
Относительный коэффициент поперечного преобразования, %, не более |
5,0 |
Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения, вызванных изменением температуры окружающего воздуха, %/°С |
±0,15 |
Таблица 5 - Метрологические характеристики вибропреобразователей модификации 4528
Наименование характеристики |
Значение |
Диапазон измерений виброускорения, м/с2 |
от 0,1 до 7000 |
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/м^с-2 |
1,0 |
Пределы допускаемого отклонения коэффициента преобразования от номинального значения при нормальных условиях измерений, % |
±10,0 |
Диапазон рабочих частот, Гц: - ось X |
от 0,3 до 10000 |
- ось Y |
от 0,3 до 10000 |
- ось Z |
от 0,3 до 12800 |
Неравномерность частотной характеристики, %, не более |
±10,0 |
Нелинейность амплитудной характеристики, %, не более: - от 0,1 до 392 м/с2 включ.; |
±2,0 |
- св. 392 до 7000 м/с2 |
±5,0 |
Относительный коэффициент поперечного преобразования, %, не более |
5,0 |
Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения, вызванных изменением температуры окружающего воздуха, %/°С |
±0,12 |
Наименование характеристики |
Значение |
Диапазон измерений виброускорения, м/с2 |
от 0,1 до 700 |
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/м^с-2 |
10,0 |
Пределы допускаемого отклонения коэффициента преобразования от номинального значения при нормальных условиях измерений, % |
±15,0 |
Диапазон рабочих частот, Гц: - ось X |
от 0,3 до 10000 |
- ось Y |
от 0,3 до 10000 |
- ось Z |
от 0,3 до 12800 |
Неравномерность частотной характеристики, %, не более |
±10,0 |
Нелинейность амплитудной характеристики, %, не более: - от 0,1 до 392 м/с2 включ.; |
±2,0 |
- св. 392 до 700 м/с2 |
±5,0 |
Относительный коэффициент поперечного преобразования, %, не более |
5,0 |
Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения, вызванных изменением температуры окружающего воздуха, %/°С |
±0,10 |
Таблица 7 - Метрологические характеристики вибропреобразователей модификации 4528 B 003
Наименование характеристики |
Значение |
Диапазон измерений виброускорения, м/с2 |
от 0,1 до 50000 |
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/м^с-2 |
0,1 |
Пределы допускаемого отклонения коэффициента преобразования от номинального значения при нормальных условиях измерений, % |
±15,0 |
Диапазон рабочих частот, Гц: - ось X |
от 0,3 до 10000 |
- ось Y |
от 0,3 до 10000 |
- ось Z |
от 0,3 до 12800 |
Неравномерность частотной характеристики, %, не более |
±10,0 |
Нелинейность амплитудной характеристики, %, не более: - от 0,1 до 392 м/с2 включ.; |
±2,0 |
- св. 392 до 50000 м/с2 |
±5,0 |
Относительный коэффициент поперечного преобразования, %, не более |
5,0 |
Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения, вызванных изменением температуры окружающего воздуха, %/°С |
±0,10 |
Наименование характеристики |
Значение |
Диапазон измерений виброускорения, м/с2 |
от 0,1 до 700 |
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/м^с-2 |
10,0 |
Пределы допускаемого отклонения коэффициента преобразования от номинального значения при нормальных условиях измерений, % |
±10,0 |
Диапазон рабочих частот, Гц: - ось X |
от 0,3 до 12800 |
- ось Y |
от 0,3 до 6000 |
- ось Z |
от 0,3 до 6000 |
Неравномерность частотной характеристики, %, не более |
±10,0 |
Нелинейность амплитудной характеристики, %, не более: - от 0,1 до 392 м/с2 включ.; |
±2,0 |
- св. 392 до 700 м/с2 |
±5,0 |
Относительный коэффициент поперечного преобразования, %, не более |
5,0 |
Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения, вызванных изменением температуры окружающего воздуха, %/°С |
±0,10 |
Таблица 9 - Метрологические характеристики вибропреобразователей модификации
4529 B 001
Наименование характеристики |
Значение |
Диапазон измерений виброускорения, м/с2 |
от 0,1 до 7000 |
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/м^с-2 |
1,0 |
Пределы допускаемого отклонения коэффициента преобразования от номинального значения при нормальных условиях измерений, % |
±10,0 |
Диапазон рабочих частот, Гц: - ось X |
от 0,3 до 12800 |
- ось Y |
от 0,3 до 6000 |
- ось Z |
от 0,3 до 6000 |
Неравномерность частотной характеристики, %, не более |
±10,0 |
Нелинейность амплитудной характеристики, %, не более: - от 0,1 до 392 м/с2 включ.; |
±2,0 |
- св. 392 до 7000 м/с2 |
±5,0 |
Относительный коэффициент поперечного преобразования, %, не более |
5,0 |
Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения, вызванных изменением температуры окружающего воздуха, %/°С |
±0,10 |
Таблица 10 - Основные технические характеристики
Значение характеристики для модификации | ||||||
Наименование |
4527/ |
4528 В/ |
4529 В/ 4529 В 001 | |||
характеристики |
4527 001/ |
4527 С |
4528 B 001/ | |||
4527 003 |
4528 В 003 | |||||
Нормальные условия измерений: - температура | ||||||
окружающей среды, °С |
от +15 до +25 | |||||
Условия эксплуатации: - температура | ||||||
окружающей среды, °С |
от -60 до +180 |
от |
-60 до +230 |
от -60 до +165 |
от -60 до +125 | |
Габаритные размеры, мм, не более: | ||||||
- длина |
12,2 |
12,2 |
17,0 | |||
- ширина |
10,7 |
10,7 |
17,0 | |||
- высота |
20,6 |
22,1 |
24,4 | |||
Масса, г, не более |
6,0 |
14,5 |
