Номер по Госреестру СИ: 57592-14
57592-14 Аппаратура измерительно-управляющая для вибрационных испытаний
(LASER (COMET))
Назначение средства измерений:
Аппаратура измерительно-управляющая для вибрационных испытаний LASER (COMET) (далее-аппаратура) предназначена для измерения параметров вибрации и управления вибростендами в контуре с обратной связью, обеспечивая измерение, настройку и поддержание заданных режимов работы вибростендов.
Внешний вид.
Аппаратура измерительно-управляющая для вибрационных испытаний
Рисунок № 1
Внешний вид.
Аппаратура измерительно-управляющая для вибрационных испытаний
Рисунок № 2

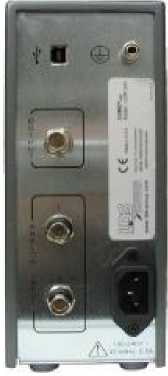

Внешний вид.
Аппаратура измерительно-управляющая для вибрационных испытаний
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) служит для передачи измерительных данных, поступающих от датчиков в измерительно-вычислительный модуль с целью сбора, обработки, и управления алгоритмом работы системы. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисленния цифрового идентификатора программного обеспечения |
Vibration Control Software |
VCS |
V8.1 |
2cf735f5c2c3d5 d82088d71a9b0 4e363 |
MD5 |
Vibration Control Software |
VCS |
V9.0 |
9781c1f01e3dc3 51262af66f5a87 429e |
MD5 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Лист № 3 Всего листов 4
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус систем методом наклейки и на Руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Аппаратура измерительно-управляющая для вибрационных испытаний LASER (COMET). Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре измерительно-управляющей для вибрационных испытаний LASER (COMET)Техническая документация фирмы «Bruel & Kjsr Sound & Vibration Measurement A/S», Дания.
Поверка
Поверкаосуществляется по документу МП 57592-14 «Аппаратура измерительно-управляющая для вибрационных испытаний LASER (COMET) фирмы «Bruel & Kjsr Sound & Vibration Measurement A/S», Дания. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 марта 2014 г.
Основным средством поверки является цифровой мультиметр Agilent 34411А (г/р №33921-07).
Лист № 4 Всего листов 4Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы аппаратуры основан на приеме, усилении и преобразовании аналоговых сигналов от вибропреобразователей, формировании сигнала рассогласования для управления вибростендом и обмене информацией с персональным компьютером. С помощью программного обеспечения производится формирование заданий на проведение испытаний, формирование сигнала рассогласования, анализ виброотклика, автоматическое регулирование и поддержание параметров вибростенда, а также протоколирование результатов испытаний.
В состав аппаратуры входят следующие основные узлы :
-
— от 2 до 16 входных измерительных каналов, предназначенных для работы с датчиками, имеющими выход по напряжению (типа DeltaTron, ICP);
-
— один выходной канал управления;
-
— встроенный калибровочный кварцевый генератор;
-
— интерфейс связи с компьютером.
Каждый измерительный канал включают в себя:
-
— 8-ми разрядный аттенюатор входных сигналов, усилитель, снабженный частотными фильтрами, 24-х разрядный аналого-цифровой преобразователь входных сигналов.
Первичные преобразователи в состав аппаратуры не входят.
По результатам анализа входных сигналов аппаратура формирует выходной управляющий сигнал, который подаётся на усилитель мощности вибростенда.
Различие модификаций LASER и COMET заключаются только в конструктивном исполнении корпуса: модификация LASER выполнена в горизонтальном корпусе, COMET-в вертикальном. Остальные характеристики идентичны.
Внешний вид аппаратуры измерительно-управляющей для вибрационных испытаний LASER (COMET) приведен на рисунках 1-2.

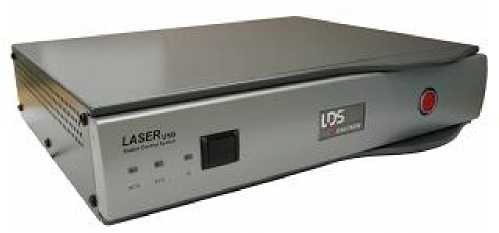

Рисунок 1- Аппаратура измерительно-управляющая для вибрационных испытаний
LASER

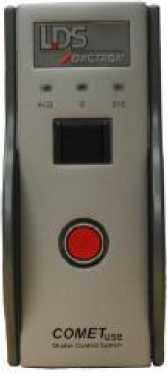

Рисунок 2- Аппаратура измерительно-управляющая для вибрационных испытаний COMET
Аппаратура измерительно-управляющая для вибрационных испытаний LASER (COMET) |
1 шт. |
Комплект программного обеспечения, включая калибровочные файлы и лицензионный файл на цифровом носителе |
1 компл. |
Сертификат калибровки |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Кабель соединительный |
2 шт. |
Кабель питания |
1 шт. |
Методика поверки |
1экз. |
Таблица 2
Наименование характеристики |
Значение |
Диапазон измерений: виброускорения, м/с2 (при заданном коэффициенте преобразования 1В/м •с-2) виброскорости, м/с (при заданном коэффициенте преобразования 1 В/м • с виброперемещения, мм (при заданном коэффициенте преобразования 1В/мм |
±10 |
Пределы допускаемой относительной погрешности измерения синусоидального виброускорения, виброскорости и виброперемещения, дБ |
±0,08 |
Диапазон рабочих частот, кГц |
Св. 0 до 21 |
Диапазон входного напряжения аналоговых входов, В (пик.) |
±10 |
Условия эксплуатации: | |
Диапазон рабочих температур , 0С: |
От +5 до +45 |
Габаритные размеры, В*Г*Ш, мм, не более |
206x340x89 |
Масса, кг, не более |
3,1 |
