Номер по Госреестру СИ: 59704-15
59704-15 Виброустановки калибровочные
(4294)
Назначение средства измерений:
Виброустановки калибровочные 4294 (далее калибраторы) предназначены для калибровки и поверки вибропреобразователей на частоте 159,15 Гц.
Внешний вид.
Виброустановки калибровочные
Рисунок № 1
Общие сведения
Дата публикации - 19.04.2022
Срок свидетельства - 23.01.2020
Номер записи - 150503
ID в реестре СИ - 372903
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, Виброустановка калибровочная 4294, Без модификации, 4294,, 4294,
Производитель
Изготовитель - Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S"
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 123
Выдано извещений - 2
Кол-во периодических поверок - 96
Кол-во средств измерений - 49
Кол-во владельцев - 26
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 369 дн.
Приказы РСТ, где упоминается данный тип СИ
№69 от 2015.01.23 Об утверждении типов средств измерений (ГР 59636-15 - 59727-15)
№1230 от 2023.06.15 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Инженерные изыскания и геотехника" (ТК 506)
Наличие аналогов СИ: Виброустановки калибровочные (4294)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59704-15 Виброустановки калибровочные (4294) Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
57429-14 Калибраторы акустические (АК-1000) ООО "ПКФ Цифровые приборы" (РОССИЯ г.Москва) |
|
59704-15 Виброустановки калибровочные (4294) Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
66280-16 Устройства воспроизведения вибрации (КВ-160) ООО "ПКФ Цифровые приборы" (РОССИЯ г.Москва) |
Все средства измерений ООО "ПКФ Цифровые приборы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56669-14 27.02.2019 |
Гидрофоны, 810х Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ |
1 год |
|
57592-14 06.06.2019 |
Аппаратура измерительно-управляющая для вибрационных испытаний, LASER (COMET) Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ |
1 год |
|
59704-15 23.01.2020 |
Виброустановки калибровочные, 4294 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
61856-15 02.10.2021 |
Акселерометры , 4533-В и 4534-В Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
65095-16 09.09.2026 |
Капсюли микрофонные конденсаторные, 4138, 4144, 4145, 4160, 4176, 4178, 4180, 4188, 4189, 4190, 4191, 4192, 4193, 4197, 4938, 4939, 4941, 4942, 4943, 4944, 4947, 4950, 4953, 4954, 4956 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
65096-16 09.09.2026 |
Шумомеры, анализаторы спектра, виброметры, 2250, 2250-L, 2270 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
66117-16 21.12.2026 |
Микрофоны измерительные конденсаторные, 4948, 4948 В, 4949, 4949 В Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
66118-16 21.12.2026 |
Микрофоны измерительные конденсаторные для работы на открытом воздухе, 4184, 4198, 4952 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
66119-16 21.12.2026 |
Микрофоны измерительные конденсаторные, 4179 (с 2660), 4179 (с 2660-W-001+WL1302), 4182, 4954 А, 4955, 4957, 4958, 4959, 4961 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
67480-17 10.05.2022 |
Калибраторы акустические, 4231 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
67482-17 10.05.2022 |
Пистонфоны, 4228 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
70347-18 19.02.2023 |
Системы калибровки датчиков вибрации, 3629 F, 3629 G, 3629 H Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
70379-18 19.02.2023 |
Системы калибровки датчиков вибрации, 3629 A, 3629 B, 3629 C, 3629 D Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
77449-20 10.02.2025 |
Гидрофоны, 810х Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
78870-20 03.08.2025 |
Вибропреобразователи , 4527, 4528, 4529 Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Кто поверяет Устройства воспроизведения вибрации (КВ-160)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 4 | 0 | 4 | 0 | 3 | 0 | 3 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 10 | 0 | 10 | 0 | 9 | 0 | 9 | ||
| ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507) | 8 | 0 | 8 | 0 | 2 | 0 | 2 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 16 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 24 | 0 | 23 | 1 | 14 | 0 | 14 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "Новатест" (РОСС СОБ 5.00220.2014) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Новосибирский ЦСМ» (RA.RU.311258) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 0 | 3 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Устройства воспроизведения вибрации (КВ-160)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2500 | 4183 |
|
ФБУ УРАЛТЕСТ Свердловская область |
8960 | 4183 |
|
ФБУ Тюменский ЦСМ Тюменская область |
2939 | 4183 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
3185 | 4183 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
3332 | 4183 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом печати или наклейки и на корпус виброустановки методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Виброустановки калибровочные 4294», раздел 2.5
Лист № 3 Всего листов 3
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброустановкам калибровочным 4294
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 до 2404 Гц».
Техническая документация фирмы Bruel & Kjaer Sound & Vibration Measurements A/S, Дания.
Поверка
Поверка осуществляется в соответствии с МИ 1929-2007 «ГСИ. Установки вибрационные поверочные. Методика поверки».Основные средства поверки: рабочий эталон 2-го разряда по ГОСТ Р 8.800-2012.
Изготовитель
Фирма Bruel & Kjaer Sound & Vibration Measurements A/S, Дания. Адрес: 307 Skodsborgvej, DK-2850 Naerum, Denmark
Заявитель
Общество с ограниченной ответственностью «АСМ тесты и измерения», г. Москва Адрес: 127287 Москва, Петровско-Разумовский проезд, 29, стр.4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия калибратора основан на воспроизведении вибростендом синусоидальной вибрации, значение ускорения которой измеряется при помощи встроенного эталонного акселерометра. При калибровке используется метод сравнения (сличения) с встроенным эталонным акселерометром.
Калибраторы представляют собой портативные возбудители механических колебаний синусоидальной формы, основанные на электромеханической системе возбуждения. Калибратор состоит из вибростенда с кварцевым генератором и встроенного эталонного ICP акселерометра.
Калибраторы выпускаются в двух модификациях: 4294 и 4294-002, отличающихся массой калибруемого (поверяемого) вибропреобразователя и значениями воспроизводимых виброускорений.
Калибратор 4294 позволяет проводить калибровку и поверку вибропреобразователей с массой от 0 до 70 г .
Калибратор 4294-002 позволяет проводить калибровку и поверку вибропреобразователей с массой от 0 до 200 г.
Питание калибратора осуществляется от батареи с напряжением 9 В.

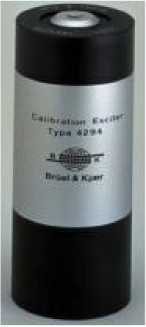

Внешний вид виброустановки калибровочной 4294 приведен на рисунке 1.
