Номер по Госреестру СИ: 70379-18
70379-18 Системы калибровки датчиков вибрации
(3629 A, 3629 B, 3629 C, 3629 D)
Назначение средства измерений:
Системы калибровки датчиков вибрации модификаций 3629 A, 3629 B, 3629 C, 3629 D (далее - системы) предназначены для воспроизведения виброускорения при поверке и калибровке виборопреобразователей и виброизмерительных приборов.

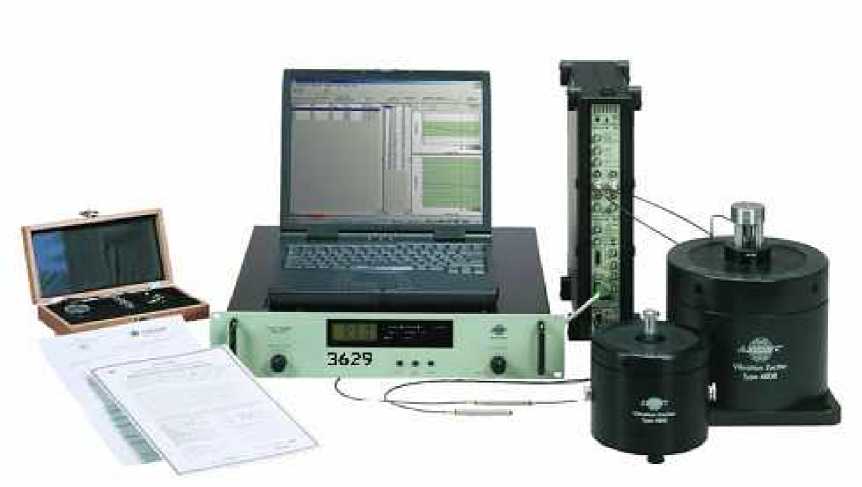

Внешний вид.
Системы калибровки датчиков вибрации
Рисунок № 1
Программное обеспечение
Системы имеют встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру или ноутбуку с установленным в нем ПО , формирования параметров выходных сигналов и настройки.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования. Программное обеспечение и настройки системы защищены от несанкционированного доступа с помощью паролей.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО (внешнее) |
-5308--N- |
Номер версии (идентификационный номер ПО) (внешнее) |
не ниже 2.11.3.62 |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные (если имеются) |
- |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам калибровки датчиков вибрации модификаций 3629 A, 3629 B, 3629 C, 3629 DГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10"1 до 2-104 Гц
МИ 1929-2007 Государственная система обеспечения единства измерений. Установки вибрационные поверочные. Методика поверки
Техническая документация фирмы «Bruel & Kjsr Sound & Vibration Measurement A/S», Дания
Поверка
Поверкаосуществляется по документу МИ 1929-2007 «Государственная система обеспечения единства измерений. Установки вибрационные поверочные. Методика поверки».
Основные средства поверки:
Вторичный эталон единиц длины, скорости и ускорения при колебательном движении твердого тела по ГОСТ 8.800-2012.
Допускается применение аналогичные средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Bruel & Kjsr Sound & Vibration Measurement A/S», ДанияАдрес: DK-2850, Skodsborgvej 307, Naerum, Denmark
Телефон: +45 4580 0500
Факс: +45 4580 1405
Web-сайт: www.bksv.com
E-mail: info@bksv.com
Заявитель
Общество с ограниченной ответственностью «АСМ тесты и измерения»
(ООО «АСМ тесты и измерения»)
Адрес: 127287, г. Москва, Петровско-Разумовский проезд, 29, строение 4 Телефон: +7 (495) 665-75-98
Факс: +7 (495) 733-90-48
Web-сайт: www.asm-tm.ru
E-mail: info@asm-tm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: + 7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы систем основан на воспроизведении вибростендом, входящим в комплект системы, синусоидальной вибрации и измерении параметров этой вибрации при помощи эталонного вибропреобразователя ускорения (акселерометра). Система использует метод сравнения с эталонным вибропреобразователем.
Системы выпускаются в четырех модификациях: 3629 A, 3629 B, 3629 C и 3629 D, которые отличаются составом.
Системы калибровки датчиков вибрации модификации 3629 A состоят из:
-
- вибростенда 4808;
-
- усилителя мощности 2719;
-
- усилителя измерительного NEXUS модели 2692 или 2693;
-
- конверторов Delta Tron моделей 2647 A, B, C, D;
-
- систем для анализа сигналов многоканальных PULSE моделей 3160, 3161;
-
- вибропреобразователя ускорения 8305;
-
- акселерометра 2270M8;
-
- акселерометра пьезоэлектрического 4371.
Системы калибровки датчиков вибрации модификации 3629 B состоят из:
-
- вибростенда 4809;
-
- усилителя мощности 2719;
-
- усилителя измерительного NEXUS модели 2692 или 2693;
-
- конверторов Delta Tron моделей 2647 A, B, C, D;
-
- систем для анализа сигналов многоканальных PULSE моделей 3160, 3161;
-
- вибропреобразователя ускорения 8305;
-
- акселерометров 2270, 353M319.
Системы калибровки датчиков вибрации модификации 3629 С состоят из:
-
- вибростенда K394A30;
-
- усилителя мощности 2050E05 и/или 2719;
-
- усилителя измерительного NEXUS модели 2692 или 2693;
-
- конверторов Delta Tron моделей 2647 A, B, C, D;
-
- систем для анализа сигналов многоканальных PULSE моделей 3160, 3161;
-
- акселерометра 353M319.
Системы калибровки датчиков вибрации модификации 3629 D состоят из:
-
- вибростенда K394A31;
-
- усилителя мощности 2050E05 и/или 2719;
-
- усилителя измерительного NEXUS модели 2692 или 2693;
-
- конверторов Delta Tron моделей 2647 A, B, C, D;
-
- систем для анализа сигналов многоканальных PULSE моделей 3160, 3161;
-
- акселерометра 353M319.
Дополнительно системы могут комплектоваться волоконно-оптическим интерферометром
OFV. В качестве вычислительной техники используются персональные компьютеры.
Системы позволяют калибровать (поверять) датчики следующих типов: зарядовые, с выходом по напряжению или току, пьезорезистивные, емкостные, серво-датчики, индуктивные.
Общий вид систем калибровки датчиков вибрации модификаций 3629 A, 3629 B, 3629 C, 3629 D показан на рисунке 1.
Рисунок 1 - Общий вид систем калибровки датчиков вибрации модификаций 3629 A, 3629 B, 3629 C, 3629 D
Таблица 2 -
Наименование характеристики |
Значение характеристики |
Диапазон измерений амплитудного значения виброускорения, м/с2: для модификации 3629 A |
от 0,1 до 750 |
для модификации 3629 B |
от 0,1 до 100 |
для модификации 3629 C |
от 0,1 до 83 |
для модификации 3629 D |
от 0,1 до 83 |
Диапазон частот воспроизводимого виброускорения, Гц: для модификации 3629 A |
от 5 до 6400 |
для модификации 3629 B |
от 10 до 12800 |
для модификации 3629 C |
от 2 до 15000 |
для модификации 3629 D |
от 2 до 20000 |
Пределы допускаемой относительной погрешности системы на базовой частоте 160 Гц, % |
±0,6 |
Пределы допускаемой относительной погрешности системы в диапазоне частот, %: от 2 Гц до 5 Гц включ. |
±2,0 |
св. 5 Гц до 800 Гц включ. |
±1,0 |
св. 800 Гц до 2000 Гц включ. |
±1,4 |
св. 2000 Гц до 5000 Гц включ. |
±1,4 |
св. 5000 Гц до 10000 Гц включ. |
±2,0 |
св. 10000 Гц до 20000 Гц включ. |
±3,5 |
Относительный коэффициент поперечного движения вибростола, %, не более |
10 |
Коэффициент гармоник виброускорения, %, не более |
10 |
Уровень вибрационного шума, м/с2, не более |
0,01 |
Условия эксплуатации: - температура окружающей среды, °С |
23±5 |
Габаритные размеры (ширина х длина х высота), мм, не более вибростенд 4808 |
219х219х200 |
вибростенд 4809 |
0149x143 |
вибростенд K394A30/K394A31 |
0178x152 |
усилитель мощности 2719 |
482,6х350х88 |
усилитель мощности 2050E05 |
485х330х89 |
усилители измерительные NEXUS моделей 2692, 2693 |
144х230х90 |
системы для анализа сигналов многоканальные PULSE моделей 3160, 3161 |
2,5х250х132,6 |
конверторы Delta Tron моделей 2647 A, B, C, D |
07х77,7 |
вибропреобразователь ускорения 8305 |
015,5х29,1 |
акселерометры 2270, 2270М8 |
015,9х28,4 |
акселерометр пьезоэлектрический 4371 |
013,5х19,6 |
акселерометр 353M319 |
012,7x30,2 |
Продолжение таблицы 2
Наименование характеристики |
Значение характеристики |
Масса, кг, не более вибростенд 4808 вибростенд 4809 вибростенд K394A30/K394A31 усилитель мощности 2719 усилитель мощности 2050E05 усилители измерительные NEXUS моделей 2692, 2693 системы для анализа сигналов многоканальные PULSE моделей 3160, 3161 конверторы Delta Tron моделей 2647 A, B, C, D вибропреобразователь ускорения 8305 акселерометры 2270, 2270М8 акселерометр пьезоэлектрический 4371 акселерометр 353M319 |
35 8,3 10,1 14 24 3 0,75 0,011 0,04 0,04 0,011 0,006 |
