ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Шумомеры-виброметры, анализаторы спектра ЭКОФИЗИКА-110А
Назначение средства измеренийШумомер-виброметры, анализаторы спектра ЭКОФИЗИКА-110А предназначены для измерения уровней звука и звукового давления, ускорения, переменного напряжения, а также спектрального анализа сигналов.
Описание средства измеренийШумомер-виброметр, анализатор спектра ЭКОФИЗИКА-110А состоит из малогабаритного индикаторного блока (ИБ) ЭКОФИЗИКА-D, измерительных модулей (ИМ) 110А (исполнение «110А») либо ИМ HF (исполнение «HF»), предусилителя микрофонного, микрофонов конденсаторных ВМК-205, МК265, МК-233, ВМК-201, М-201, МР201, МК401, вибропреобразователей АР2082М, АР2038Р, АР2037, АР98, адаптера вибропреобразователя 110-IEPE.
Принцип действия в качестве шумомера-виброметра основан на преобразовании звукового давления либо ускорения в сигнал электрического напряжения с помощью конденсаторных микрофонов и, соответственно, вибропреобразователей и на последующем измерении уровней этого электрического сигнала в ИМ с помощью аналого-цифрового преобразования и обработки специализированным микропроцессором.
Принцип действия в качестве многофункционального анализатора состоит в частотном анализе электрических сигналов, поступающих на вход ИМ с помощью аналогоцифрового преобразования и обработки цифровых выборок исходных сигналов специализированным микропроцессором. Информация о состоянии прибора и измеренных величинах отображается на индикаторе ИБ. Прибор имеет следующие режимы измерения: «Экозвук», «Ультразвук-100кГц», «Общая вибрация», «Локальная вибрация», «Анализ 4-HF», «Анализ -EF», «Анализ -MF», «Анализ -LF», «Анализ -EF» «Анализ 1/12», «БПФ-1», «Микровольтметр», «Сел.вольтметр», «Полосовые фильтры». ИБ имеет энергонезависимую память для записи служебной информации и результатов измерений. ИБ подключается к персональному компьютеру через USB-порт и распознается в качестве стандартного USB-накопителя. Результаты измерения из памяти ИБ могут быть представлены на компьютере в удобном для изучения виде с помощью программного обеспечения, поставляемого с прибором.
Прибор питается от аккумуляторов. В случае необходимости, аккумуляторы могут быть заменены стандартными элементами питания типоразмера АА.
1 2 3 4

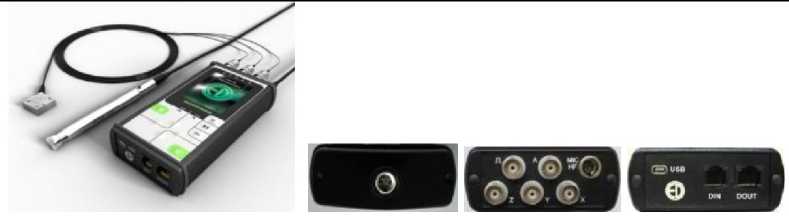

1 - общий вид прибора с микрофоном и вибропреобразователем; 2 - ИМ «110А», вид сверху; 3 - ИМ «HF», вид сверху, торцевая панель ИБ «ЭКОФИЗИКА-D», вид снизу, • -места пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (ПО), установленное на встроенный сигнальный процессор, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные Данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EPH-A |
|
Номер версии (идентификационный номер) ПО |
1.02.01 |
|
Цифровой идентификатор ПО |
EBA268F7 |
|
Алгоритм вычисления цифрового идентификатора ПО |
SHA-1 |
Шумомеры-виброметры, анализаторы спектра ЭКОФИЗИКА-110А в режиме шумомера соответствует классу 1 по ГОСТ Р 53188.1-2008, в режиме виброметра -ГОСТ ИСО 8041-2006, октавные, третьоктавные и 1/12-октавные фильтры в режиме анализатора спектра - классу 1 по МЭК 601260-1995.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Метрологические характеристики в режиме шумомера | |
|
Диапазон измерений уровней звука для характеристики, дБ: -«А» -«С» -«Z» |
от 22 до 139* от 27 до 139* от 31 до 139* |
|
Частотные характеристики |
А, С, Z, AU, FI, G |
|
Временные характеристики |
S, F, I, Пик, Leq |
|
Пределы допускаемой абсолютной погрешности измерений уровней звука, дБ |
±0,7 |
|
Стандарты |
Класс 1 по ГОСТ 17187, ГОСТ Р 53188.1 (МЭК 61672-1) |
|
Метрологические характеристики в режиме виброметра | |
|
Диапазон измерения ускорения для характеристики Wk, дБ отн.140’6 м/с2:
|
от 60 до 174** от 60 до 164** |
|
Диапазон измерения ускорения для характеристики Wm, дБ отн.140’6 м/с2:
|
от 58 до 174** от 59 до 164** |
|
Диапазон измерения ускорения для характеристики Fh, дБ отн.140’6 м/с2:
|
от 66 до 174** от 64 до 164** |
|
* При чувствительности микрофона 50 мВ/Па ** При чувствительности преобразователя 10 мВ/мс-2 | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерения ускорения для характеристики Fk, дБ отн.Г10-6 м/с2:
|
от 66 до 174** от 68 до 164** |
|
Частотные характеристики |
Wb, Wc Wd, We, Wj ,Wk, Wm, Wh, Fk, Fm, Fh |
|
Временные характеристики |
СКЗ, Пик, Leq, VDV |
|
Пределы допускаемой абсолютной погрешности измерения виброускорения на опорной частоте 80 Гц, дБ |
±0,3 |
|
Пределы допускаемой абсолютной погрешности измерения виброускорения на опорной частоте 16 Гц, дБ |
±0,3 |
|
Стандарты |
ГОСТ ИСО 8041 |
|
Метрологические характеристики в режиме анализатора спектра с постоянной относительной шириной полосы | |
|
Диапазон частот цифровых октавных фильтров, Гц |
1 - 16000 |
|
Диапазон частот цифровых третьоктавных фильтров, Гц |
0,8-100000 |
|
Диапазон частот цифровых 1/12-октавных фильтров, Гц |
102,1^9792 |
|
Линейный диапазон, дБ:
|
102 110 104 100 109 |
|
Пределы допускаемой погрешности измерения на опорных частотах, дБ |
±0,3 |
|
Стандарты |
Класс 1 МЭК 61260 |
|
Метрологические характеристики в режиме частотного анализа с постоянной абсолютной шириной полосы («БПФ-1», «Микровольтметр») | |
|
Диапазон частот, Гц |
1 - 48000 |
|
Диапазон измерения, дБ отн. 1 мкВ |
0 - 140 |
|
Ширина селективной полосы, Гц |
1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 |
|
Количество точек в окне анализа БПФ |
1024 |
|
Количество линий БПФ |
200 |
|
Величина перекрытия окон БПФ |
87%; |
|
Диапазон ZOOM |
от 4 до 32 |
|
Усреднение |
линейное, линейное с накоплением |
|
Тип окна БПФ |
модифицированное Flap-Top (ISO 18431) |
|
Пределы погрешности определения среднеквадратичного значения напряжения, %:
|
3 1,5 2 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Метрологические характеристики в режиме частотного анализатора с полосовыми фильтрами | |
|
Диапазон частот, Гц |
1 - 400000 |
|
Декадные фильтры |
30-300 Гц, 0,3-3 кГц, 3-30 кГц, 30-300 кГц |
|
Диапазон цифровых ЕН-фильтров, Гц |
25-675, 5-2000, 10000 30000, 2000-400000 |
|
Режекторный фильтр, Г ц |
45-55 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания (четыре аккумулятора типа АА) | |
|
- напряжение питания, В |
5 |
|
- потребляемый ток, мА |
500 |
|
Масса с аккумуляторами, кг, не более |
0,55 |
|
Габаритные размеры, мм, не более: | |
|
- комплектация ИМ 110А |
240x86x35 |
|
- комплектация им HF |
175x86x36 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -10 до +40 |
|
- относительная влажность окружающего воздуха при | |
|
температуре 40 °С, %, не более |
90 |
|
- атмосферное давление, кПа |
от 86,0 до 108,0 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Срок службы, лет |
5 |
наносится на заднюю панель методом тампопечати и на титульный лист руководства по эксплуатации ПКДУ.411000.001.02РЭ (способ нанесения - офсетный).
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
№ п.п. |
Наименование |
Обозначение |
Количество |
|
1 |
Блок индикаторный ЭКОФИЗИКА-D |
ПКДУ.411100.001.010 |
1 шт. |
|
2 |
Модуль измерительный 110A-HF |
ПКДУ.411100.001.020 |
1 шт. |
|
3 |
Микрофон конденсаторный ВМК-205 |
ПКДУ.411519.011 |
1 шт. |
|
4 |
Микрофон конденсаторный МК-265 |
ПКДУ.411519.012 |
1 шт. |
|
5 |
Микрофон конденсаторный МК-233 |
ПКДУ.411519.013 |
1 шт. |
|
6 |
Микрофон конденсаторный МР201 |
ПКДУ.411519.014 |
1 шт. |
|
7 |
Микрофон конденсаторный МК401 |
ПКДУ.411519.015 |
1 шт. |
|
8 |
Вибропреобразователь АР2038Р |
ПКДУ.411519.044 |
1 шт. |
|
9 |
Вибропреобразователь АР2037-100 |
ПКДУ.411519.042 |
1 шт. |
|
10 |
Вибропреобразователь АР98-100 |
ПКДУ.411519.043 |
1 шт. |
|
11 |
Адаптер вибропреобразователей 110A-IEPE |
ПКДУ.411539.021 |
1 шт. |
Продолжение таблицы 4
|
№ п.п. |
Наименование |
Обозначение |
Количество |
|
12 |
Адаптер вибропреобразователей 110-IEPE- DIN* |
ПКДУ.411614.002 |
1 шт. |
|
13 |
Предусилитель микрофонный Р200 |
ПКДУ.411539.003 |
1 шт. |
|
14 |
Предусилитель микрофонный Р110* |
ПКДУ.411539.004 |
1 шт. |
|
15 |
Предусилитель микрофонный Р400* |
ПКДУ.411539.001 |
1 шт. |
|
17 |
Усилитель малошумящий Р301 |
ПКДУ.411532.003 |
1 шт. |
|
18 |
Усилитель согласующий УПМ-400К |
АВНР.411171.011 |
1 шт. |
|
19 |
Усилитель согласующий УПЭ-400К |
АВНР.411153.011 |
1 шт. |
|
20 |
Усилитель согласующий УПЭ-20К |
ПКДУ. 411153.001 |
1 шт. |
|
21 |
Усилитель согласующий УПМ-20К |
ПКДУ. 411171.001 |
1 шт. |
|
22 |
Адаптер ЕН400 |
ПКДУ.411614.001 |
1 шт. |
|
23 |
Адаптер ADP007R |
ПКДУ.411539.022 |
1 шт. |
|
Адаптер OCT-110DIR-X | |||
|
24 |
Усилитель заряда кабельный АР5022 |
ПКДУ.411539.023 |
1 шт. |
|
25 |
Кабель микрофонный удлинительный EXCXXR |
ПКДУ.411100.001.021 |
1 шт. |
|
26 |
Калибратор акустический, класс 1 МЭК 60942 |
ПКДУ.411100.001.033 |
1 шт. |
|
27 |
Калибратор вибрационный АТ01 |
ПКДУ.411100.001.043 |
1 шт. |
|
28 |
Кабель интерфейсный USB-miniUSB |
ПКДУ.411100.001.011 |
1 шт. |
|
29 |
Адаптер 110-DOUT/OCT-RF |
ПКДУ.411100.001.013 |
1 шт. |
|
30 |
Программное обеспечение для оформления протоколов Signal+, ReportXL |
ПКДУ.411100.001.015 |
1 шт. |
|
31 |
Сумка укладочная |
ПКДУ.411918.001 |
1 шт. |
|
32 |
Руководство по эксплуатации |
ПКДУ.411000.001РЭ |
1 экз. |
|
33 |
Методика поверки |
ПКДУ.411000.001МП |
1 экз. |
осуществляется по документу МИ 3616-2019 «ГСИ. Шумомеры-виброметры, анализаторы спектра серий ОКТАВА, ЭКОФИЗИКА и ОКТАФОН. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 21.06.19.
Основные средства поверки:
-генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер 45344-10 в Федеральном информационном фонде);
-калибратор акустический 4231 (регистрационный номер 67480-17 в Федеральном информационном фонде);
-установка вибрационная поверочная 2 разряда по Приказу Росстандарта № 2772 от 27 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового перемещения».
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителю акустическому многофункциональному анализатору ЭКОФИЗИКАПриказ Росстандарта № 2537 от 30 ноября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»
Приказ Росстандарта № 2772 от 27 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового перемещения»
ГОСТ 17187-81 «Шумомеры. Общие технические требования и методы испытаний»
ГОСТ Р 53188.1-2008 «Шумомеры. Часть 1. Технические требования»
ГОСТ ИСО 8041-2006 «Вибрация. Воздействие вибрации на человека. Средства измерения»
МЭК 61672-1 «Электроакустика. Измерители уровня звука. Часть 1. Технические условия»
МЭК 61260 «Электроакустика. Фильтры полосовые шириной равной октаве или части октавы».
ПКДУ.411000.001.02ТУ «Шумомер-виброметр, анализатор спектра ЭКОФИЗИКА-110А. Технические условия»
ИзготовительОбщество с ограниченной ответственностью «Производственно-коммерческая фирма Цифровые приборы» (ООО «ПКФ Цифровые приборы»)
ИНН 7716564530
Адрес: 129281, г. Москва, ул. Енисейская, д.24, 150
Телефон (факс): (495) 225-55-01, (499) 136-82-30
Web-сайт: www.octava.info
E-mail: info@octava.info
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru.
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«11» сентября 2020 г.
