Весы неавтоматического действия SQP

Весы неавтоматического действия SQP (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала объединённых в один корпус.

Тип весов представлен двумя семействами:

• - семейство I - группа весов, имеющая взвешивающие модули SQP-А, SQP-В, SQP-С, принцип действия которых основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, возникающего под действием силы тяжести взвешиваемого груза, с последующим преобразованием компенсационного усилия системы в электрический сигнал изменяющийся пропорционально массе груза;

• - семейство II - группа весов, имеющая взвешивающий модуль SQP-Е принцип действия которого основан на преобразовании деформации упругого элемента тензометрического датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза.

Результат взвешивания выводится на модуль терминала, оснащенный сенсорным экраном (TFT - дисплеем). Весы имеют верхнее расположение грузоприемной платформы.

Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

• -  устройством установки по уровню (Т.2.7.1);

• -  устройствами установки нуля (Т.2.7.2):

• -  полуавтоматическим устройством установки нуля (Т.2.7.2.2);

• -  автоматическим устройством установки нуля (Т.2.7.2.3);

• -  устройством первоначальной установки нуля (Т.2.7.2.4);

• -  устройством слежения за нулем (может быть отключено) (Т.2.7.3);

• -  устройствами тарирования (Т.2.7.4):

• -  устройством уравновешивания тары (Т.2.7.4.1)

• -  совмещённым устройством установки нуля и уравновешивания тары (4.6.9)

• -  цифровым показывающим устройством с отличающимся делением (Т.2.5.4).

Дополнительно весы оснащены следующими функциями:

• -  устройством автоматической юстировки «iso-CAL» (4.1.2.5) (подробнее о включаемом / отключаемом устройстве «iso-CAL» для разных модификаций - в разделе «Метрологические и технические характеристики»);

• -  устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).

Обозначение модели весов складывается из позиций: SQP-X1 X2 X3, где

X1 - модификация, связанная с техническими характеристиками взвешивающего модуля: А, В, С, Е

X2 - модификация, связанная с количеством режимов работы (коммерческие названия: Secura, Quintix, Practum)

X3 - модификация, связанная с метрологическими характеристиками взвешивающего модуля (224-1ORU, 124-1ORU, 64-1ORU, 513-1ORU, 313-1ORU, 213-1ORU, 5102-1ORU, 3102-1ORU, 2102-1ORU, 1102-1 ORU, 612-1ORU, 5101-1ORU, 5100-1ORU)

Весы выпускаются в разных модификациях, отличающихся:

- техническими и метрологическими характеристиками взвешивающего модуля

Таблица 1 - Модификации весов А, В, С, Е

- количеством режимов работы, не связанных со взвешиванием (прикладные программы меню)

Таблица 2 - Наличие прикладных программ в меню весов

Весы с ценой деления менее 0,01 г оснащены стационарной ветрозащитной витриной.

Весы оснащаются USB интерфейсом передачи данных, для автоматического протоколирования в соответствии со стандартами ISO/GLP.

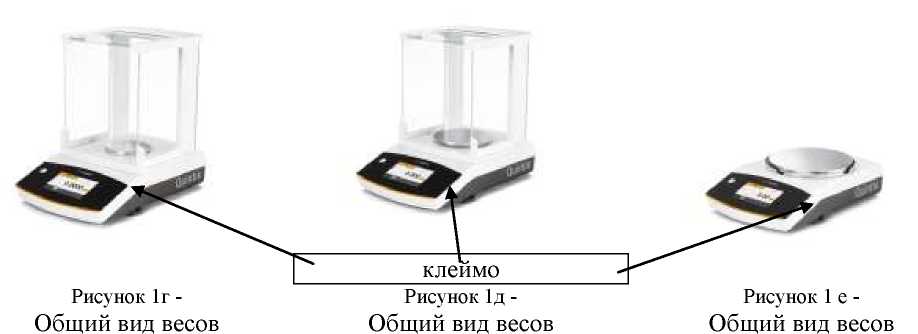

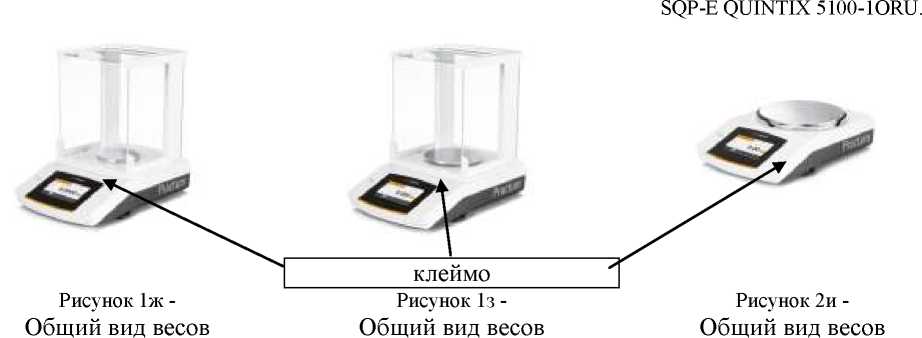

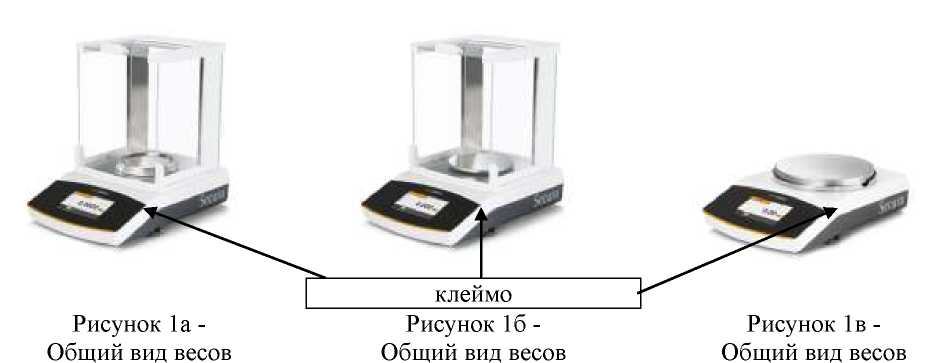

Общий вид весов приведен на рисунках 1а - 1и. Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками.

SQP-A SECURA 224-1ORU,

SQP-A SECURA 124-1ORU.

SQP-B SECURA 213-1ORU,

SQP-B SECURA 313-1ORU,

SQP-B SECURA 513-1ORU.

SQP-C SECURA 612-1ORU,

SQP-C SECURA 1102-1ORU,

SQP-C SECURA 2102-1ORU,

SQP-C SECURA 3102-1ORU,

SQP-C SECURA 5102-1ORU.

SQP-A QUINTIX 224-1ORU,

SQP-A QUINTIX 124-1ORU,

SQP-A QUINTIX 64-1ORU.

SQP-B QUINTIX 213-1ORU,

SQP-B QUINTIX 313-1ORU,

SQP-B QUINTIX 513-1ORU

SQP-C QUINTIX 612-1ORU,

SQP-C QUINTIX 1102-1ORU,

SQP-C QUINTIX 2102-1ORU,

SQP-C QUINTIX 3102-1ORU,

SQP-C QUINTIX 5102-1ORU,

SQP-Е QUINTIX 5101-1ORU,

SQP-A PRACTUM 224-1ORU,

SQP-A PRACTUM 124-1ORU,

SQP-A PRACTUM 64-1ORU.

SQP-B PRACTUM 213-1ORU,

SQP-B PRACTUM 313-1ORU,

SQP-B PRACTUM 513-1ORU.

SQP-C PRACTUM 612-1ORU,

SQP-C PRACTUM 1102-1ORU,

SQP-C PRACTUM 2102-1ORU,

SQP-C PRACTUM 3102-1ORU,

SQP-Е PRACTUM 5101-1ORU,

SQP-Е PRACTUM 5100-1ORU..

Идентификационные маркировки и защитные пломбы

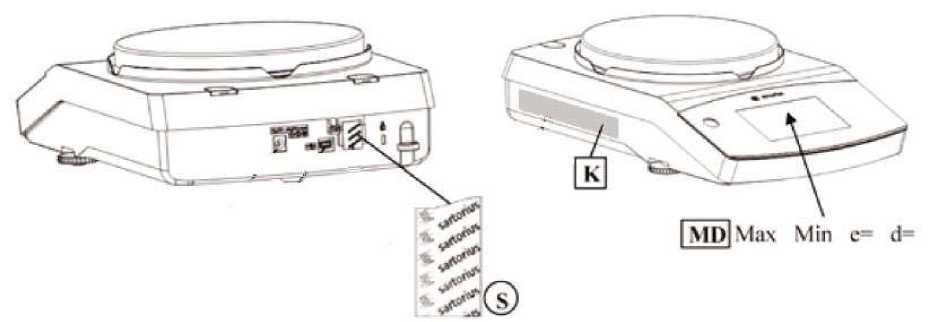

Схема нанесения идентификационных маркировок и защитных пломб представлены на рисунке 2.

Вид сзади

Вид спереди

Рисунок 2 - Идентификационные маркировки и защитные пломбы

На рисунке 2 использованы следующие обозначения: S - защитная пломба

MD -метрологические характеристики Min, Max, e, и d

11012345578

Е - наклейка с обозначением модели весов и метрологических характеристик:

firliirlus Lab 1к1ппчН1а GmbH А Со. Кв Guntllnqcn, Gfnnimr

SQP-C

PRACTUM2102- 10RU

В11-И-0И

+ia4_Jr.+3D"CJt*-cAL

CID

M.tSt tn Canning

N.H iWg

Win bflOrnj

In lOUHO d<r nimg

Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО и цифровой идентификатор ПО высвечиваются при обращении к одноименному подпункту меню весов.

Программное обеспечение имеет взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы) и модуль терминала (метрологически значимые функции - хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска.

Таблица 3 - Идентификационные данные ПО весов

Примечания:

Модификации идентификационного наименования ПО связана с модификациями весоизмерительного устройства (A - для 224-1ORU, 124-1ORU, 64-1ORU; В - для 513-1ORU, 313-1ORU, 213-1ORU; С - для 5102-1ORU, 3102-1ORU, 2102-1ORU, 1102-1ORU, 612-1ORU, Е - для 5101-1ORU, 5100-1ORU)

ХХ - это специальный символ модификаций, связанный с внесением дополнений в метрологически незначимую часть ПО.______________________________________________________________________

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации.

Таблица 6 - Комплектность

осуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверке:

Рабочие эталоны первого, второго, третьего разряда по ГОСТ 8.021-2015 (гири класса точности Е2, F1, F2 по ГОСТ OIML R 111-1-2009).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в виде наклейки на корпус весов в соответствии с рисунками 1а - 1и (если позволяют условия эксплуатации).

приведены в эксплуатационном документе.

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Техническая документация фирмы «Sartorius Lab Instruments GmbH & Co.KG», Германия.

Фирма «Sartorius Lab Instruments GmbH & Co.KG»

Адрес: Otto-Brenner-StraBe 20, 37079 Goettingen, Germany

Тел: +49.551.308.0, факс: +49.551.308.3289

Web-сайт: http://www.sartorius.de

Государственный центр испытаний средств измерений ФГУП «Уральский научноисследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4

Тел.: (343) 350-26-18, факс: (343) 350-20-39

Е-mail: uniim@uniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
