МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

18 июня 2019 г.

Москва

О продлении срока действия свидетельства об утверждении типа средства измерений № 56156 «Ферритометры МФ-510 AKASCAN» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому ре1улированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «АКА-Скан» от 14 мая 2019 г. № 88-19 приказываю:

• 1. Внести изменения в описание типа на ферритометры МФ-510 AKASCAN, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57903-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 56156 «Ферритометры МФ-510 AKASCAN» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или

индивидуальному предпринимателю.          _  _ _

• 4. Контроль за исполь                                   з i собой.

  хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕР I ИФИКА ГЕ СП

Заместитель Руководителя

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ферритометры МФ-510 AKASCAN (далее - ферритометр) предназначены для измерения объёмной доли (содержания) ферритной фазы в литых ковшовых пробах при выплавке коррозионно-стойких, нержавеющих хромоникелевых сталей аустенитного и аустенитно-ферритного классов, а также в образцах металла сварочных и наплавочных материалов, сварных швов и наплавленных антикоррозионных покрытий.

Принцип действия ферритометров основан на зависимости магнитных свойств стали аустенитного класса от содержания в ней ферритной составляющей (ферритной фазы).

Контролируемый образец (образец для измерения содержания ферритной фазы) помещается в объемный магнитоиндукционный преобразователь, представляющий собой соленоид с дифференциально включенными измерительной и компенсирующей обмотками. При размещении контролируемого образца в измерительной обмотке магнитоиндукционного преобразователя возникает ЭДС, пропорциональная намагниченности исследуемого материала. Намагниченность, в свою очередь, пропорциональна объёмной доле (содержанию) ферромагнитной ферритной фазы, распределённой в парамагнитной аустенитной фазе.

Зависимость между содержанием ферритной фазой в контролируемом металле и измеряемой ЭДС устанавливается с помощью комплекта стандартных образцов содержания ферритной фазы (СФФ).

Ферритометр представляет собой электронный блок с гнездом для установки погружного пенала с контролируемым образцом.

Электронный блок обеспечивает измерение ЭДС объемного магнитоиндукционного преобразователя, линеаризацию передаточной функции измерительного тракта, статистическую обработку и вывод результата измерения на двухстрочный жидкокристаллический индикатор.

В электронном блоке размещаются два калибровочных образца диаметром 5 и 7 мм и два погружных пенала для контролируемых образцов диаметром 5 и 7 мм.

Рабочая частота ферритометра 50,0+0,4 Гц.

По ГОСТ 26364-90 ферритометр относится к объемным, с проходным преобразователем. Размеры образцов для измерения объёмной доли (содержания) ферритной фазы ферритометром должны удовлетворять следующим требованиям: длина 60+0,1 мм, диаметр 5,0+0,1 мм или 7,0+0,1 мм.

Пломбирование ферритометров не предусмотрено.

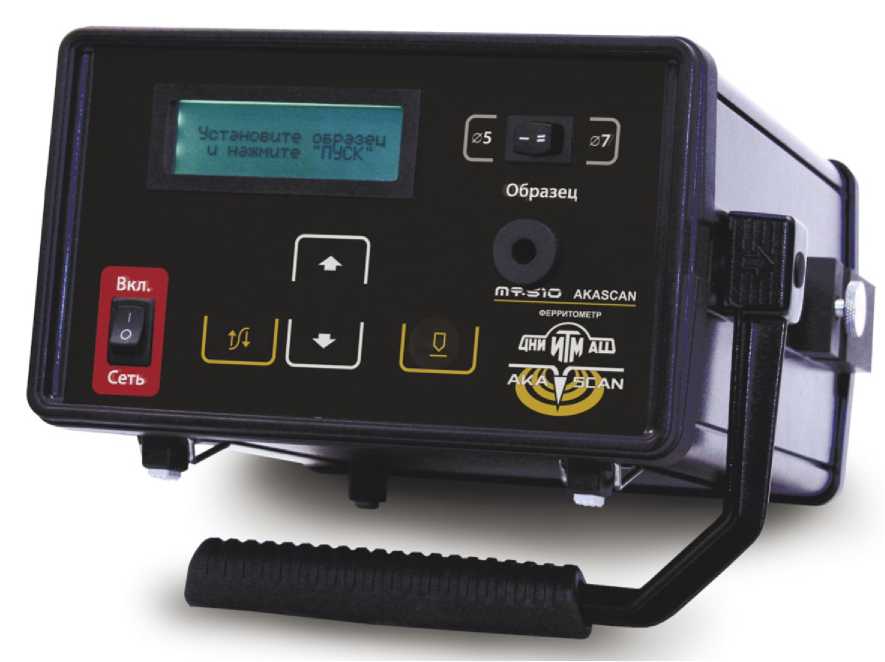

Общий вид ферритометров с различным дизайном передней панели представлен на рисунке 1.

Рисунок 1 - Общий вид средства измерений

Программное обеспечение АКА-СКАН МФ-510 выполняет следующие функции:

- выбор режимов работы ферритометра,

- калибровка ферритометра,

- обеспечение процедуры измерений и запись результатов измерений в память ферритометра.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -низкий по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в Таблице 1.Идентификация программного обеспечения осуществляется при каждом включении ферритометра путем вывода текущей версии ПО на жидкокристаллический индикатор.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на заднюю панель корпуса ферритометра в виде наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.518-2010 "ГСИ. Ферритометры для сталей аустенитного класса. Методика поверки".

Основные средства поверки:

- стандартные образцы содержания ферритной фазы (сталь аустенитного класса), комплект СО СФФ, ГСО 2427-82, диапазон аттестованных значений содержания ферритной фазы от 0 до 20 %СФФ, относительная погрешность определения аттестованных значений не более ±3 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ТУ 4276-006-92466551-2014 "Ферритометры МФ-51 AKASCAN. Технические условия"

ГОСТ 26364-90 "Ферритометры для сталей аустенитного класса. Общие технические условия"

ГОСТ 8.518-2010 "ГСИ. Ферритометры для сталей аустенитного класса. Методика поверки"

Общество с ограниченной ответственностью "АКА-Скан" (ООО "АКА-Скан")

ИНН 7729683855

Адрес: 107023, г. Москва, ул. Буженинова, дом 2

Юридический адрес: 107023, г. Москва, ул. Буженинова, дом 2, пом. 2, 5, 6

Телефон: (495) 514-56-43, (495) 964-04-84

E-mail: info@aka-scan.ru

Web-сайт: www.aka-scan.ru

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области" (ФБУ "УРАЛТЕСТ")

Адрес: 620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а

Телефон (343) 236-30-15

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Аттестат аккредитации ФБУ "УРАЛТЕСТ" по проведению испытаний средств измерений в целях утверждения типа № 30058-13 от 21.10.2013 г.
