Конструктивно преобразователи AD представляют собой печатную плату (без корпуса) и состоят из стабилизированного источника питания датчиков, усилителя электрических сигналов, аналогово-цифрового преобразователя (АЦП), процессора обработки данных, программируемого ПЗУ. Преобразователи AED представляют собой преобразователь AD, заключенный в корпус, содержащий также стабилизированный источник питания, дополнительные интерфейсы связи, переключатель интерфейсов.

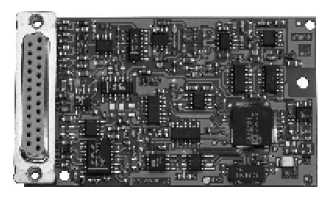

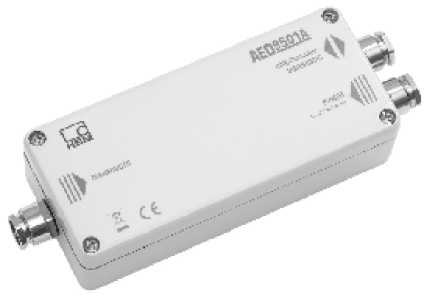

Внешний вид преобразователей показан на рисунке 1.

AD

Рисунок 1 - Внешний вид устройств обработки аналоговых данных AED, AD.

AED

Принцип действия устройств обработки аналоговых данных AED, AD основан на измерении аналогового электрического сигнала от весоизмерительных датчиков. Этот сигнал усиливается, затем с помощью АЦП, преобразуется в цифровой, далее обрабатывается микропроцессором и передается через цифровой интерфейс. Преобразователи могут быть оснащены интерфейсами связи: RS232, RS422, RS485, Profibus DP, CANOpen, DeviceNet.

Преобразователи снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - определение стабильного равновесия (4.4.2);

• - полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство уравновешивания (выборки) массы тары (Т.2.7.4);

• -  обнаружение промахов (5.2);

• -  режим работы многодиапазонных весов (Т.3.2.7)

- переключение между показаниями брутто ( Т .5.2.1) и нетто ( Т .5.2.2). Обозначение модификаций имеет вид ADX1X2, где:

X₁ - условное обозначение модификации преобразователя AD: 101, 102, 103 Х₂ - условное обозначение конструктивного исполнения: A, B, C и т.д.

AEDX1X2, где:

Х₁-условное обозначение модификации преобразователя AED: 9001, 9101, 9201, 9301, 9401, 9501

X2 - условное обозначение конструктивного исполнения: A, B, C, D и т.д. Комбинации преобразователей AED и AD представлены в таблице 1.

Таблица 1

Знак поверки в виде наклейки наносится на корпус (плату) преобразователей. На маркировочной табличке указаны:

• - торговая марка изготовителя;

• - модификация;

• - серийный номер;

• - класс точности;

• - максимальная нагрузка (Max);

• - минимальная нагрузка (Min);

• - поверочный интервал (e);

• - действительная цена деления шкалы (d);

• - диапазон температуры.

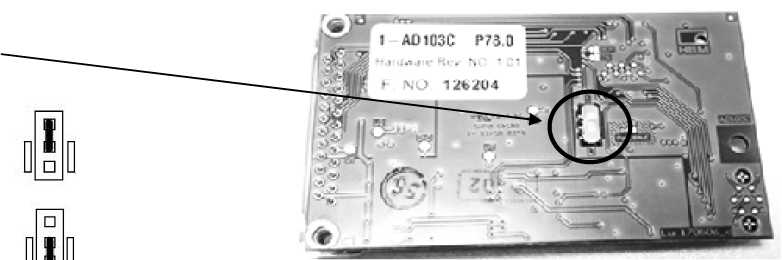

Схема пломбировки преобразователей от несанкционированного доступа приведена на рисунках 2 и 3.

Рисунок 2 - Схема пломбировки от несанкционированного доступа преобразователей AD

Положение переключателя юстировки

Доступ открыт

Доступ закрыт

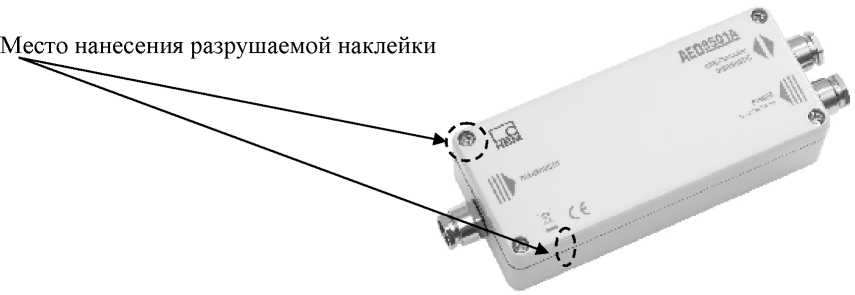

Рисунок 3 - Схема пломбировки от несанкционированного доступа преобразователей AED

• 1. Преобразователь............................................................................................................1 шт.

• 2. Эксплуатационная документация ................................................................................1 экз.

• 3. Методика поверки .........................................................................................................1 экз.

  Наименование	Количество	Примечание
  Преобразователь	1 шт.
  Эксплуатационная документация	1 экз.
  Методика поверки	1 экз.
  CD-ROM с руководством по эксплуатации и программным обеспечением AED-Panel (1-FIT-AED-DOC)	1 шт.	По дополнитель ному заказу
  Стартовый комплект для CANOpen и DeviceNet (1-FIT-AED-KIT)	1 шт.
  Драйверы для связи преобразователей AED с системами на базе Windows (1-FIT-AED-DLL)	1 шт.
  Преобразователь интерфейсов RS-232 в RS-422/485, вкл. блок питания 1-AC/DC15V/550MA и кабель для подключения к ПК (1-SC232/422B)	1 шт.
  Блок питания (100.240В) 1-AC/DC15V/550MA	1 шт.

  Наименование	Количество	Примечание
  Соединительный сигнальный кабель (1-CABA1/20,  1- CABA1/100, 1-CABE2/20,       1-CABE2/100, 4-3301.0071, 4-3301.0082б 4-3301.0169)	1 шт.
  CC-Link и Ethernet шлюз с интерфейсом CANopen (1-GA-CA/CC/ET)	1 шт.

Таблица 2
