Наименование

Обозначение

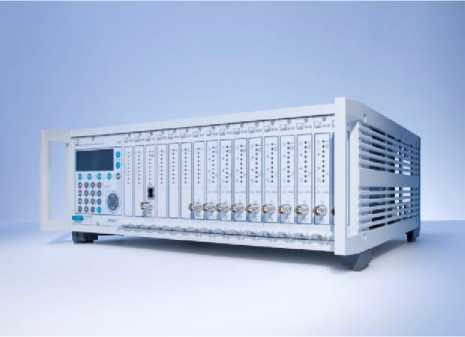

Корпус со встроенными блоком питания и цифровой шиной

TG001, TG002, TG003, TG004, TG009, TG010, ER003,

ER004, ER010

Панель управления

АВ22, АВХ22, BL12

Коммуникационный процессор

CP*

Модули

Соединительные платы

ML01

АР01, АР03, АР08, АР09, AP11, АР13, AP18

ML10

АР01, АР03, АР08, АР11, АР 13, АР 14, АР 18

ML30

АР01, АР03, AP11, АР13, АР14

ML35

АР01, АР03, AP11, АР13

ML38

АР01, АР03

ML50

АР01, АР03, AP11, АР13, АР 14

ML55

АР01, АР03, AP11, АР13, АР14

ML60

АР01, АР03, АР07/1, AP11, АР13, АР17

ML455

АР455

ML460

АР460

ML801

АР401, АР402, АР409, АР418, АР801, АР809, АР810,

АР814, АР815, АР835, АР836

ML70

АР71, АР72, АР75, АР78

ML71

АР71

ML74

АР74

ML77

АР77

ML78

АР75, АР78

ML85

АР75

Примечание - - в конце обозначений моделей коммуникационных процессоров допускается наличие цифровых обозначений, определяющих их конструктивные модификации и не изменяющих метрологические и технические характеристики усилителей

Таблица 1 - Основные технические характеристики изме

рительного модуля ML01

Наименование

Характеристика (диапазон,

погрешность)

Класс точности

0,03

Усилитель постоянного тока

Вход для измерения напряжения

Диапазон измерения напряжения (выбираемый), В

±10,2

±0,0765

Смещение нуля, В

±10

±0,075

Диапазон измеряемых частот, Гц

от 0 о 2400

от 0 до 250

Внутреннее сопротивление источника сигнала, кОм

менее 1,3

Вход для измерения температуры

Диапазон линеаризации, °С:

для термопар типа К

от -158 до +1414

от -191 до +1414

для термопар типа J

от -167 до +1192

от -190 до +1192

для термопар типа Т

от -210 до +393

от -237 до +393

для термопар типа Е

от -161 до +1005

от -205 до +1005

для термопар типа N

от -186 до +1300

от -219 до +1300

для термопар типа S

от -181 до +1755

от -50 до +1755

для термопар типа В

от 570 до 1814

от 160 до 1814

для термопар типа R

от 178 до 1769

от -50 до +1769

Предел допускаемой абсолютной погрешности, °С

±0,06

±0,25 (±0,6)*

Максимальное внутреннее сопротивление, кОм

1,3

Температурный диапазон компенсации холодного

от -20 до +60

спая, °С

Вход для измерения силы тока

Диапазон измерения силы тока, мА

±50

Диапазон измеряемых частот, Гц

от 0 до 2400

Смещение нуля, мА

от 0 до 50

Максимальное допустимое синфазное напряжение, В

62

Нелинейность, %

менее 0,02

Влияние изменения температуры окружающей среды

на 10 °С, % на чувствительность

менее 0,02

Примечание - * для термопар типов S, В, R

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,03

Напряжение питания моста, В

10±0,5

5±0,25

2,5±0,125

1±0,05

Диапазоны сопротивлений

от 220 до

от 110 до

от 60 до

от 30 до

подключаемых датчиков, Ом:

5000

5000

5000

5000

- полно- и полумостовые

Совместно с соединительной платой АР 14

тензодатчики, потенциометры,

Совместно с соединительной платой АР08

пьезорезистивные датчики

Совместно с соединительной платой АР 18

• -  четвертьмостовые тензодатчики

• -  пьезоэлектрические датчики

• -  пьезоэлектрические датчики,

питаемые током

У силитель постоянного тока

Диапазоны измерения, мВ/В:

±(от 0,1

±(от 0,2

±(от 0,4

±(от 1

- тензодатчики

до 3,06)

до 6,12)

до 12,24)

до 30,6)

- потенциометры, пьезорезистивные

±(от 10

±(от 20

±(от 40

±(от 100

датчики

до 306)

до 612)

до 1224)

до 3060)

Диапазоны балансировки моста, мВ/В:

- тензодатчики

±3,06

±6,12

±12,24

±30,6

- потенциометры, пьезорезистивные

датчики

±306

±612

±1224

±3060

Максимальное допустимое синфазное

±6

напряжение, В

Подавление синфазного сигнала:

- тензодатчики, дБ

более 120

- потенциометры, дБ

более 95

Нелинейность, %

менее 0,03

Влияние изменения температуры

окружающей среды на 10 °С, % на

менее 0,03

чувствительность

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,03

Несущая частота, Гц

600,15±0,06 с синхронизацией

600,00±0,04 без синхронизации

Напряжение питания моста, В

5±0,25

2,5±0,125

1±0,05

Диапазоны сопротивлений подключаемых датчиков, Ом:

• -  полномостовые тензодатчики

• -  одиночные тензорезисторы

от 110 до 5000

от 60 до 5000

от 30 до 5000

Совместно с соединительной платой АР 14

У силитель несущей частоты

Диапазоны измерения, мВ/В

±(от 0,1 до 3,06)

±(от 0,2 до 6,12)

±(от 0,5 до 15,3)

Диапазоны балансировки моста, мВ/В

±3,06

±6,12

±15,3

Наименование

Характеристика (диапазон, погрешность)

Максимальное допустимое синфазное напряжение, В

±6

Подавление синфазного сигнала, дБ

более 50

Нелинейность, %

менее 0,02

Влияние изменения температуры окружающей среды на 10 °С, % на чувствительность

менее 0,01

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,03

Несущая частота, Гц

75

Диапазоны сопротивлений подключаемых датчиков, Ом:

• -  резисторы

• -  термометры сопротивления

от 0 до 5000

Pt 10, Pt 100, Pt 1000

У силитель несущей частоты

Диапазоны измерения, Ом

от 20 до 500

от 200 до 5000

Ток питания, мА_Эфф

1

0,1

Влияние изменения температуры окружающей среды на 10 °С, % на чувствительность

менее 0,015

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,0025

Несущая частота, Гц

225,05±0,02

Напряжение питания моста, В

5±0,25

2,5±0,12

Диапазон сопротивлений подключаемых

датчиков, Ом:

- полномостовые тензодатчики

от 30 до 4000

У силитель несущей частоты

Диапазоны измерения, мВ/В

±(от 0,2 до 5,1)

±(от 0,4 до 10,2)

Диапазоны балансировки моста, мВ/В

±5,1

±10,2

Входное сопротивление, МОм

1000

Подавление синфазного сигнала, дБ

более 100

Нелинейность, %

менее 0,002

Влияние изменения температуры

окружающей среды на 10 °С, %

- на чувствительность

менее 0,002

- на точку нуля

менее 0,001

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,03

Несущая частота, Гц

4801,2±0,48 с синхронизацией

4800,0±0,32 без синхронизации

Напряжение питания моста, В

2,5±0,125

1±0,05

Диапазоны входной индуктивности для подключаемых датчиков, мГн:

- индуктивные полумостовые и полномостовые датчики

от 2,5 до 30

от 1 до 30

Усилитель несущей частоты

Диапазоны измерения, мВ/В

±(от 6 до 183,6)

±(от 15 до 459)

Диапазоны балансировки моста, мВ/В

±183,6

±459

Максимальное допустимое синфазное напряжение, В

±6

Подавление синфазного сигнала, дБ

более 50

Нелинейность, %

менее 0,02

Влияние изменения температуры окружающей среды на 10 °С, % на чувствительность

менее 0,03

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,03

Несущая частота, Гц

4801,2±0,48 с синхронизацией

4800,0±0,32 без синхронизации

Напряжение питания моста, В

5±0,25

2,5±0,125

1±0,05

Диапазоны входной индуктивности и входных сопротивлений для подключаемых датчиков:

• -  полумостовые и полномостовые тензодатчики, Ом

• -  индуктивные полумостовые и полномостовые датчики, мГн

• -  одиночные тензодатчики

от 110 до 5000

от 60 до 5000

от 2,5 до 30

от 30 до 5000

от 1 до 30

Совместно с соединительной платой АР 14

Усилитель несущей частоты

Диапазоны измерения, мВ/В:

• -  тензодатчики

• -  индуктивные датчики

±(от 0,1 до 3,06)

±(от 1,5 до 45,9)

±(от 0,2 до 6,12)

±(от 3 до 91,8)

±(от 0,5 до 15,3) ±(от 7,5 до 229,5)

Диапазоны балансировки моста, мВ/В:

• -  тензодатчики

• -  индуктивные датчики

±3,06

±45,9

±6,12

±91,8

±15,3

±229,5

Максимальное допустимое синфазное напряжение, В

±6

Подавление синфазного сигнала, дБ

более 50

Нелинейность, %

менее 0,02

Влияние изменения температуры окружающей среды на 10 °С, % на чувствительность

менее 0,02

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,03

Несущая частота, Гц

9602,4±0,96 с синхронизацией

9600,0±0,32 без синхронизации

Напряжение питания моста, В

5±0,25

2,5±0,125

1±0,05

Диапазоны входной индуктивности и входных сопротивлений для подключаемых датчиков:

• -  полумостовые и полномостовые тензодатчики, Ом

• -  индуктивные полумостовые и полномостовые датчики, мГн

от 110 до 5000

от 60 до 5000

от 2,5 до 20

от 30 до 5000

от 6 до 19

У силитель несущей частоты

Диапазоны измерения, мВ/В:

• -  тензодатчики

• -  индуктивные датчики

±(от 0,1 до 3,06)

±(от 1,5 до 45,9)

±(от 0,2 до 6,12)

±(от 3 до 91,8)

±(от 0,5 до 15,3) ±(от 7,5 до 229,5)

Диапазоны балансировки моста, мВ/В:

• -  тензодатчики

• -  индуктивные датчики

±3,06

±45,9

±6,12

±91,8

±15,3

±229,5

Максимальное допустимое синфазное напряжение, В

±6

Подавление синфазного сигнала, дБ

более 77

Нелинейность, %

менее 0,02

Влияние изменения температуры окружающей среды на 10 °С, % на чувствительность

менее 0,02

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,01

Подключаемые датчики:

• -  датчики крутящего момента

• -  источники частотного сигнала с напряжением прямоугольной и синусоидальной формы, инкрементальные датчики, кГц

T10F производства фирмы «Hottinger Baldwin Messtechnik GmbH», Г ермания (Гос. реестр № 18396-99)

от 0,0001 до 1000

Диапазоны входных напряжений, В:

• -  5 В (регулируемое)

• -  100 мВ (регулируемое)

от 5 до 30 от 0,1 до 30

Определение направления вращения

Через дополнительный частотный сигнал (сдвинутый по фазе на 90 °)

Диапазоны измерения частоты, кГц

от 0,1 до 2 от 1 до 20 от 10 до 200 от 100 до 1000

Диапазон измерения количества импульсов, имп

от 100 до 1000000

Наименование

Характеристика (диапазон, погрешность)

Максимальная частота импульсов в режиме счета, имп/с

1000000

Влияние изменения температуры окружающей среды на 10 °С, % на чувствительность

менее 0,005

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,05

Количество подканалов

4

Несущая частота, Гц

4801,2±0,48

Напряжение питания моста, В

2,5±0,125

Диапазоны измерения, мВ/В:

- тензодатчики

±4

- индуктивные датчики

±100

- LVDT

±1000

Полное сопротивление и индуктивность датчиков:

- тензодатчики, Ом

от 120 от 1000

- индуктивные датчики, LVDT, Гн

от 4 до 330

Нелинейность, %

менее 0,02

Несущая частота широтно-импульсной

от 1 до 10000

модуляции (ШИМ), Гц

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,01

Количество подканалов

4

Подключаемые датчики:

• -  датчики крутящего момента

• -  источники частотного сигнала с напряжением прямоугольной и синусоидальной формы, инкрементные датчики, Гц

• -  индуктивные устройства измерения скорости вращения, использующих входную фильтрацию, кГц

T10F производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (Гос. реестр № 18396-99)

от 0,0001 до 500

от 0,5 до 200

Диапазоны входных напряжений, В

• -  биполярные сигналы, разностные сигналы (амплитудное значение)

• - униполярные сигналы

от 0,4 до 30

от 5 до 30

Наименование

Характеристика (диапазон, погрешность)

Диапазоны измерения частоты, кГц

от 0 до 2

от 0 до 20

от 0 до 200

от 0 до 500

Диапазон измерения количества импульсов, имп

от 100 до 1000000

Максимальная частота импульсов в режиме счета, имп/с

500000

Несущая частота широтно-импульсной модуляции (ШИМ), Гц

от 1 до 10000

Длительность импульса, мс

от 0,001 до 2500

Наименование

Характеристика (диапазон, погрешность)

Модуль ML801 + соединительные платы

АР801

АР809

АР409

АР835

Класс точности

0,05

0,05

0,2

0,05

Количество подканалов

8

8

4

8

Подключаемые датчики

Источники напряжения

±10 В

Термопары типов К, J, Т,

Е, N, В, R

Термопары типов К, J, Т, Е, N, S, В, R

Термометры сопротивления Pt 100

Диапазон измеряемых частот, Гц

от 0 до 1000

Максимальное допустимое входное и синфазное напряжение, В

50

10

50

_

Вход для измерения напряжения

Диапазон измерения напряжения

±10,5 В

±80 мВ

±80 мВ

Смещение нуля

±10,5 В

±80 мВ

±80 мВ

Внутреннее сопротивление источника напряжения, кОм, не более

1

_

Входное сопротивление, кОм симметричное/асимметричное

500/250

2000/1000

1000

_

Нелинейность, %

менее 0,03

менее 0,03

менее 0,06

Вход для термопар

Диапазон линеаризации, °С: для термопар типа К

_

от -158 до

+1414

от -191 до +1414

_

для термопар типа J

_

от -167 до

+1192

от -190 до +1192

_

для термопар типа Т

_

от -210 до

+393

от -237 до

+393

_

для термопар типа Е

_

от -161 до

+1005

от - 205 до

+1005

_

для термопар типа N

_

от -186 до

+1300

от -219 до

+1300

_

для термопар типа S

_

—

от-50 до

+1755

_

Наименование

Характеристика (диапазон, погрешность)

для термопар типа В для термопар типа R

-

от 570 до 1814 от 178 до 1769

от 160 до 1814 от 50 до 1769

-

Предел допускаемой абсолютной погрешности линеаризации, °С

-

±0,06

±0,25 (±0,6)*

Температурный диапазон компенсации холодного спая, °С

-

от -20 до +60

-

Вход для термометров сопротивления

Pt 100

Диапазон линеаризации для

Pt100, °С

-

-

-

от -200 до

+848

Предел допускаемой абсолютной погрешности линеаризации, °С

-

-

-

±0,02

Номинальное значение измерительного тока, мА

-

-

-

0,5

Номинальное сопротивление датчика, Ом

-

-

-

500

Модуль ML801 + соединительная плата АР401

Класс точности

0,1

Количество подканалов

4

Диапазоны измерения напряжения, В

±10

Максимальное допустимое синфазное входное напряжение, В

±45

Входное сопротивление, МОм

20

Диапазон измеряемых частот, Гц

от 0 до 1000

Нелинейность, %

менее 0,03

Влияние изменения температуры окружающей среды на 10 °С, %

• -  на чувствительность

• -  на точку нуля

менее 0,02

менее 0,02

Модуль ML801 + соединительная плата АР402

Класс точности

0,1

Количество подканалов

4

Диапазоны измерения напряжения, В

от 0 до 1            от 0 до 10

от 0 до 60

Диапазон измерения тока, мА

от 0 до 20

Максимально допустимое синфазное входное напряжение, В

100

Входное сопротивление:

• -  диапазоны измерения 1 В/10 В

• -  диапазон измерения 60 В

• -  диапазон измерения 20 мА

10 МОм

0,6 МОм

45 Ом

Диапазон измеряемых частот, Гц

от 0 до 1000

Влияние изменения температуры окружающей среды на 10 °С, %

• -  на чувствительность

• -  на точку нуля

менее 0,05 менее 0,02

Модуль ML801 + соединительная плата АР418

Класс точности

1,0

Количество подканалов

4

Подключаемые датчики

4 пьезоэлектрических датчика с токовым питанием

Наименование

Характеристика (диапазон, погрешность)

Диапазоны измерения напряжения, В

±0,05

±0,5               ±5

Диапазон измеряемых частот, Гц

от 0 до 1000

Нелинейность, %, не более

0,05

Электропитание датчиков, мА

4

Влияние изменения температуры окружающей среды на 10 °С, %

- на точку нуля

менее 0,1

менее 0,03

Вход для термометров сопротивления Pt 100

Диапазон линеаризации для

Pt100, °С

-

-

-

от -200 до +848

Предел допускаемой абсолютной погрешности линеаризации, °С

-

-

-

±0,02

Номинальное значение измерительного тока, мА

-

-

-

0,5

Номинальное сопротивление датчика, Ом

-

-

-

500

Модуль ML801 + соединительная плата АР401

Класс точности

0,1

Количество подканалов

4

Диапазоны измерения напряжения, В

±10

Максимальное допустимое синфазное входное напряжение, В

±45

Входное сопротивление, Мом

20

Диапазон измеряемых частот, Гц

от 0 до 1000

Нелинейность, %

менее 0,03

Влияние изменения температуры окружающей среды на 10 °С, %

• -  на чувствительность

• -  на точку нуля

менее 0,02

менее 0,02

Модуль ML801 + соединительная плата АР402

Класс точности

0,1

Количество подканалов

4

Диапазоны измерения напряжения, В

от 0 до 1

от 0 до 10

от 0 до 60

Диапазон измерения тока, мА

от 0 до 20

Максимально допустимое синфазное входное напряжение, В

100

Входное сопротивление:

• -  диапазоны измерения 1 В/10 В

• -  диапазон измерения 60 В

• -  диапазон измерения 20 мА

10 МОм

0,6 МОм

45 Ом

Диапазон измеряемых частот, Гц

от 0 до 1000

Влияние изменения температуры окружающей среды на 10 °С, %

• -  на чувствительность

• -  на точку нуля

менее 0,05 менее 0,02

Наименование

Характеристика (диапазон, погрешность)

Модуль ML801 + соединительная плата АР418

Класс точности

1,0

Количество подканалов

4

Подключаемые датчики

4 пьезоэлектрических датчика с токовым питанием

Диапазоны измерения напряжения, В

±0,05

±0,5                ±5

Диапазон измеряемых частот, Гц

от 0 до 1000

Нелинейность, %, не более

0,05

Электропитание датчиков, мА

4

Влияние изменения температуры окружающей среды на 10 °С, %

- на точку нуля

менее 0,1

менее 0,03

Модуль ML801 + соединительная плата АР810

Класс точности

0,1

Количество подканалов

8

Подключаемые датчики

8 полумостовых и полномостовых тензодатчиков

Напряжение питания моста, В

10±0,5

5±0,25

2,5±0,125

0,5±0,05

Диапазоны сопротивлений подключаемых датчиков, Ом

от 330 до

4000

от 160 до

4000

от 120 до

4000

от 120 до

4000

Диапазоны измерения, мВ/В

±4

±8

±16

±80

Диапазон измеряемых частот, Гц

от 0 до 1000

Нелинейность, %, не более

0,05

Влияние изменения температуры окружающей среды на 10 °С, %

• -  на чувствительность

• -  на точку нуля

менее 0,1 менее 0,05

Модуль ML801 + соединительная плата АР814

Класс точности

0,1

Количество подканалов

8

Подключаемые датчики

8 ч

етвертьмостовых тензодатчиков [трехпроводное подключение)

Напряжение питания моста, В

5±0,25

2,5±0,125

1±0,05

0,5±0,025

Диапазоны измерения, мВ/В

±8

±16

±40

±80

Диапазон измеряемых частот, Гц

от 0 до 500

Нелинейность, %, не более

0,05

Влияние изменения температуры окружающей среды на 10 °С, %

• -  на чувствительность

• -  на точку нуля

менее 0,1

менее 0,1

Модуль ML801 + соединительная плата АР815

Класс точности

0,1

Количество подканалов

8

Подключаемые датчики

8 полномостовых тензодатчиков (шестипроводное подключение) или 8 полумостовых тензодатчиков (шестипроводное подключение) или 8 полумостовых тензодатчиков (пятипроводное подключение) или 8 четвертьмостовых тензодатчиков (четырехпроводное подключение) или 2 тензометрические розетки

Напряжение питания моста, В

5±0,25

2,5±0,125

1±0,05

0,5±0,025

Наименование

Характеристика (диапазон, погрешность)

Диапазоны измерения, мВ/В

±8 ±16

±40         ±80

Диапазон измеряемых частот, Гц

от 0 до 1000

Нелинейность, %, не более

0,05

Влияние изменения температуры окружающей среды на 10 °С, %

• -  на чувствительность

• -  на точку нуля

менее 0,1

менее 0,1

Модуль ML801 + соединительная плата АР836

Класс точности

0,1

Количество подканалов

8

Подключаемые датчики

8 потенциометрических датчиков(пятипроводное подключение)

8 активных датчиков с выходом по напряжению

Напряжение питания моста, В

5±0,25

Диапазоны измерения

±500 мВ/В

±10 В

Диапазон сопротивления подключаемых датчиков, Ом

от 190 до 5000

Диапазон измеряемых частот, Гц

от 0 до 500

Нелинейность, %, не более

0,05

Влияние изменения температуры окружающей среды на 10 °С, %

• -  на чувствительность

• -  на точку нуля

менее 0,1 менее 0,05

Наименование

Характеристика (диапазон, погрешность)

Напряжение питания сети переменного тока, В

115/230, от -25 % до 15 %

Частота сети питания, Гц

50±0,5

Напряжение питания сети постоянного тока, В

12/24, от -25 % до 15 %

Габаритные размеры (длина^хширина^хвысота), мм:

настольный вариант исполнения (2 слота)

173^х171^х367

настольный вариант исполнения (6 слотов)

255x171x367

настольный вариант исполнения (16 слотов)

458x171x367

вариант для установки в приборную стойку

482x133x375

Масса, кг, не более: усилителя без сменных модулей

8,5

сменного модуля

0,3

Условия эксплуатации: температура окружающей среды, °С

от -20 до +60

относительная влажность, %, не более

80 при 30 °С; 50 при 40 °С

атмосферное давление, кПа

от 84 до 106,7
