Номер по Госреестру СИ: 41587-12
41587-12 Усилители измерительные
(QuantumX)
Назначение средства измерений:
Усилители измерительные серии QuantumX (далее по тексту - усилители или приборы) предназначены для многоканального измерения электрических сигналов от датчиков различных физических величин, преобразования измеренных сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Усилители предназначены как для одиночного применения, так и для работы в составе распределённых многоканальных измерительных систем.
Внешний вид.
Усилители измерительные
Рисунок № 1
Программное обеспечение
Обработка и оцифровка сигналов, поступающих с измерительных преобразователей осуществляется за счет внутреннего программно-аппаратного обеспечения. Внутреннее программно-аппаратное обеспечение усилителей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные внутреннего программно-аппаратного обеспечения усилителей измерительных серии QuantumX представлены в таблице 1.
Таблица 1 - Идентификационные данные внутреннего программно-аппаратного обеспечения усилителей измерительных серии QuantumX
Наименование программного обеспечения |
Программно-аппаратное обеспечение для усилителей измерительных серии QuntumX |
Идентификационное наименование программного обеспечения |
QuantumX Firmware |
Номер версии программного обеспечения, не ниже |
1.17.6.0 |
Цифровой идентификатор программного обеспечения |
- |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
- |
Уровень защиты программного обеспечения |
Уровень «А» по МИ 3286-2010 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на лицевую панель корпуса усилителей методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений с помощью усилителей измерительных серии QuantumX указаны в документе «Усилители измерительные серии QuantumX. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к усилителям измерительным серии QuantumX
Усилители измерительные серии QuantumX. Руководство по эксплуатации.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП-258/447-2011 «Усилители измерительные серии QuantumX. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 22 августа 2011 г.
Перечень основных средств, применяемых при поверке:
- Калибратор универсальный Fluke 5520A
диапазон воспроизведения напряжения постоянного тока, В: 0 - 329,9999;
предел допускаемой абсолютной погрешности воспроизведения (DU): ± (0,000018 *U + 0,15 мВ); диапазон воспроизведения силы постоянного тока, мА: 0 - 32,9999;
предел допускаемой абсолютной погрешности воспроизведения (DI): ± (0,0001*1 + 0,25 мкА); диапазон воспроизведения частоты переменного тока: 0,01 Гц - 2 МГц; пределы допускаемой абсолютной погрешности (Df): ± (2,5-10’6)-f;
диапазон воспроизведения электрического сопротивления: 0,0001 Ом - 10,99999 кОм; пределы допускаемой абсолютной погрешности (DR): ± (0,000028^R + 0,02 Ом); имитация сигнала термопары типа К: от минус 200 до 1372 °С; (ЛТмакс): ± 0,4 °C; имитация сигнала термопары типа J: от минус 210 до 1200 °С; (ЛТмакс): ± 0,27 °C; имитация сигнала термопары типа S: от 0 до 1767 °С; (ЛТмакс): ± 0,47 °C;
имитация сигнала термопары типа T: от минус 250 до 400 °С; (ЛТмакс): ± 0,63 °C; имитация сигнала термопары типа R: от 0 до 1767 °С; (ЛТмакс): ± 0,57 °C;
имитация сигнала термопары типа E: от минус 250 до 1000 °С; (ЛТмакс): ± 0,5 °C; имитация сигнала термопары типа N: от минус 200 до 1300 °С; (ЛТмакс): ± 0,4 °C; имитация сигнала термопары типа B: от 0 до 1820 °С; (ЛТмакс): ± 0,44 °C;
имитация сигнала термопары типа C: от 0 до 2316 °С; (ЛТмакс): ± 0,84 °C. имитация сигналов термометра сопротивления Pt100: от минус 200 до 800 °С; (ЛТмакс): ± 0,23 °C; имитация сигналов термометра сопротивления Pt1000: от минус 200 до 630 °С; (ЛТмакс): ± 0,23 °C.
-
- Калибратор К148
пределы воспроизведения коэффициента преобразования, мВ/В: ± 2; ± 5; ± 10; ± 20; ± 100; пределы допускаемой приведенной погрешности воспроизведения, %: 0,0025 - 0,01.
-
- Частотомер электронно-счетный Ч3-63/1 диапазон измерения частоты: 0,1 Гц - 1500 МГц;
диапазон измерения периода и длительности импульсов: 0,1 мкс - 104 с; предел допускаемой абсолютной погрешности измерения: ± 540-7 Гц.
-
- Генератор импульсов Г5-60. длительность импульсов в режиме I: 50 нс - 1 с;
предел допускаемой абсолютной погрешности установки длительности (Dt): ± (0,1-t + 3 нс); период повторения в режиме одинарных импульсов: 100 нс - 10 с;
предел допускаемой абсолютной погрешности установки периода повторения (DT): ± (10-6^Т).
Изготовитель
Фирма «Hottinger Baldwin Messtechnik GmbH», Германия lm Tiefen See 45, D-64293 Darmstadt, Deutschland, Tel.: +49 6151 8030 Fax: +49 6151 8039100
http://www.hbm.com
Заявитель
ООО «Контрольно-измерительная и Весовая Техника» (ООО «КВТ»)Адрес: 117218, Москва, ул. Кржижановского, д. 14, корп. 3, офис 308 Тел./Факс: (495) 229-10-80
Е-mail: info@hbm.ru
http://www.hbm.ru
Испытательный центр
ГЦИ СИ ФГУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Усилители измерительные серии QuantumX осуществляют измерение электрических величин тока и напряжения, усиление электрических сигналов от первичных измерительных преобразователей - тензометрических, пьезоэлектрических, потенциометрических, индуктивных и пьезорезистивных датчиков, термопар и термометров сопротивления, датчиков крутящего момента, источников частотного сигнала и инкрементных датчиков. Усилители осуществляют одновременный аппаратно-синхронизированный приём, оцифровку, обработку сигналов по всем измерительным каналам и передачу значений измеряемых величин по цифровым интерфейсам при однократных и многократных измерениях в режиме реального времени.
Каждый измерительный канал усилителей имеет аналогово-цифровой преобразователь, производящий оцифровку сигналов, поступающих с измерительных преобразователей. Усилители содержат высокопроизводительный внутренний процессор, выполняющий обработку цифровых сигналов (цифровую фильтрацию низких частот с характеристиками Баттерворта и Бесселя) и управление устройством в целом. Некоторые типы усилителей также содержат выходы аналоговых сигналов.
Управление усилителями осуществляется при помощи внешнего управляющего компьютера через интерфейсы ETHERNET или FireWire. Для аппаратной синхронизации приборов серии QuantumX используется интерфейсы FireWire или EtherCAT.
Модельный ряд усилителей серии QuantumX включает в себя следующие модификации, отличающиеся максимальной скоростью измерений, количеством входных и выходных каналов и типом подключаемых измерительных преобразователей:
-
- МХ410 - универсальный усилитель для высокоскоростных измерений, имеющий четыре входа для подключения тензометрических, индуктивных и пьезоэлектрических датчиков, источников тока и напряжения, а также четыре аналоговых выхода;
-
- МХ440 - универсальный усилитель, имеющий четыре входа для подключения тензометрических, индуктивных, пьезорезистивных, пьезоэлектрических и потенциометрических датчиков, термопар и термометров сопротивления, источников тока и напряжения, датчиков крутящего момента, источников частотного сигнала;
-
- МХ460 - усилитель для измерения частоты, имеющий четыре входа для подключения датчиков крутящего момента, источников частотного сигнала, счётчиков, вращающихся энкодеров, инкрементных и импульсных датчиков положения, датчиков скорости;
-
- МХ840 - универсальный усилитель, аналогичный усилителю модификации МХ440А, имеющий восемь входов для подключения датчиков различных физических величин;
-
- МХ1601 - усилитель, имеющий шестнадцать входов для подключения источников постоянного тока и напряжения, а также пьезоэлектрических датчиков.
-
- МХ1609 - термометрические усилители, имеющие шестнадцать входов для подключения термопар типа К.
В серию приборов QuantumX также входят модули специального назначения:
-
- МХ471 - чётырёхканальный модуль входов-выходов полевой шины CAN, предназначенный для приёма/передачи данных (сбора входящих сообщений и передачи системных сигналов);
-
- МХ878 - восьмиканальный модуль аналоговых выходов, предназначенный для вывода данных с измерительных каналов усилителей системы QuantumX в виде сигналов напряжения или силы постоянного тока, математической обработки сигналов в режиме реального времени, а также генерирования постоянных или переменных аналоговых сигналов;
-
- СХ22 - многофункциональный модуль записи данных, предназначенный для автономной записи на карты памяти данных, передаваемых усилителями системы QuantumX, объединения и конфигурирования модулей системы QuantumX, математической обработки сигналов в режиме реального времени, организации проводных и беспроводных интерфейсов приёма-передачи данных (LAN, WLAN, Ethernet, USB, RS232), организации дискретных входов-выходов, а также подключения сенсорных панелей;
-
- CX27 - цифровой шлюз, предназначенный для приёма-передачи данных от усилителей системы QuantumX по шинам EtherCAT и Ethernet, организации дискретных входов-выходов, синхронизации с усилителями системы MGCplus производства фирмы «Hottinger Baldwin Messtechnik GmbH» а также обеспечения внешней синхронизации приборов серии QuantumX посредством EtherCAT и NTP.
Примечание - В конце обозначений моделей приборов серии QuantumX допускается наличие дополнительных буквенно-цифровых символов, определяющих их конструктивные модификации, не изменяющие метрологические и технические характеристики приборов.

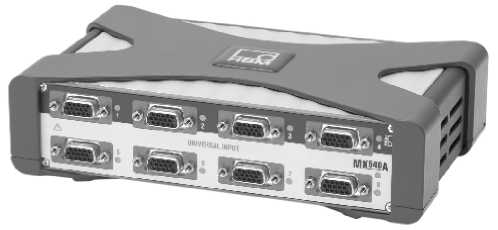

Фотография общего вида усилителей измерительных серии QuantumX представлена на рисунке 1.
Рисунок 1 - Фотография общего вида усилителей измерительных серии QuantumX
Основные метрологические и технические характеристики усилителей измерительных
серии QuantumX представлены в таблицах 2 - 7.
Таблица 2 - Основные метрологические характеристики усилителей измерительных серии QuantumX модификации МХ410 в зависимости от типов подключаемых датчиков
Наименование |
Характеристика (диапазон измерения, погрешность) | |||||
Полумостовые и полномостовые тензодатчики 4 мВ/В с питанием переменным током | ||||||
Класс точности |
0,05 | |||||
Несущая частота, Гц |
4800 ± 0,6 | |||||
Напряжение питания датчика, В |
1 ± 0,05 |
2,5 ± 0,125 |
5 ± 0,25 | |||
Диапазоны сопротивлений подключаемых датчиков, Ом |
80 - 1000 |
110 - 1000 |
300 - 1000 | |||
Диапазоны измерения, мВ/В |
± 20 |
± 8 |
± 4 | |||
Частотный диапазон измерения, Г ц |
0 - 1600 | |||||
Нелинейность, %, не более |
0,02 | |||||
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,05 | |||||
Полумостовые и полномостовые тензодатчики 4 мВ/В с питанием постоянным током | ||||||
Класс точности |
0,05 | |||||
Напряжение питания датчика, В |
1 ± 0,05 |
2,5 ± 0,125 |
5 ± 0,25 |
7,5 ± 0,375 | ||
Диапазоны сопротивлений подключаемых датчиков, Ом |
80 - 5000 |
110 - 5000 |
110 - 5000 |
300 - 5000 | ||
Диапазоны измерения, мВ/В |
± 20 |
± 10 |
± 4 |
± 4 | ||
Частотный диапазон измерения, Г ц |
0 - 39300 | |||||
Нелинейность, %, не более |
0,02 | |||||
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,05 | |||||
Полумостовые и полномостовые тензодатчики 100 мВ/В с питанием переменным током | ||||||
Класс точности |
0,05 | |||||
Несущая частота, Гц |
4800 ± 0,6 | |||||
Напряжение питания датчика, В |
1 ± 0,05 |
2,5 ± 0,125 | ||||
Диапазоны сопротивлений подключаемых датчиков, Ом |
80 - 1000 |
110 - 1000 | ||||
Диапазоны измерения, мВ/В |
± 250 |
± 100 | ||||
Частотный диапазон измерения, Г ц |
0 - 1600 | |||||
Нелинейность, %, не более |
0,02 | |||||
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,05 | |||||
Полумостовые и полномостовые тензодатчики 100 мВ/В с питанием постоянным током | ||||||
Класс точности |
0,05 | |||||
Напряжение питания датчика, В |
2,5 ± 0,125 |
5 ± 0,25 | ||||
Диапазоны сопротивлений подключаемых датчиков, Ом |
110 - 5000 |
110 - 5000 | ||||
Диапазоны измерения, мВ/В |
± 100 |
± 50 |
Окончание таблицы 2
Наименование |
Характеристика (диапазон измерения, погрешность) |
Частотный диапазон измерения, Г ц |
0 - 39300 |
Нелинейность, %, не более |
0,02 |
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,05 |
Источники напряжения постоянного тока ± 10 В | |
Класс точности |
0,03 |
Диапазон измерения, В |
± 10 |
Сопротивление подключаемых датчиков, МОм |
более 10 |
Частотный диапазон измерения, Г ц |
0 - 39300 |
Нелинейность, %, не более |
0,02 |
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,03 |
Датчики с токовым выходом 4 - 20 мА | |
Класс точности |
0,03 |
Диапазон измерения, мА |
± 20 |
Сопротивление подключаемых датчиков, Ом |
50 |
Частотный диапазон измерения, Г ц |
0 - 39300 |
Нелинейность, %, не более |
0,02 |
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,03 |
Пьезоэлектрические датчики | |
Класс точности |
0,1 |
Питание датчиков, мА |
5,5 ± 0,825 |
Диапазон измерения, В |
± 2 ± 10 |
Частотный диапазон измерения, Г ц |
34 - 39300 |
Нелинейность, %, не более |
0,1 |
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,1 |
Таблица 3 - Основные метрологические характеристики усилителей измерительных серии QuantumX модификаций МХ440 и МХ840 в зависимости от типов подключаемых датчиков
Наименование |
Характеристика (диапазон измерения, погрешность) | |
Полномостовые и полумостовые тензодатчики 5 мВ/В с питанием переменным током | ||
Класс точности |
0,05 для полномостовых; 0,1 для полумостовых | |
Несущая частота, Гц |
4800 ± 1,5 | |
Напряжение питания датчика, В |
1 ± 0,05 |
2,5 ± 0,125 |
Диапазоны сопротивлений подключаемых датчиков, Ом |
80 - 1000 |
300 - 1000 |
Диапазоны измерения, мВ/В |
± 10 |
± 5 |
Продолжение таблицы 3
Наименование |
Характеристика (диапазон измерения, погрешность) | |
Частотный диапазон измерения, Г ц |
0 - 1600 | |
Нелинейность, %, не более |
0,02 | |
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,05 для полномостовых 0,1 для полумостовых | |
Полномостовые и полумостовые индуктивные датчики 100 мВ/В с питанием переменным током | ||
Класс точности |
0,05 для полномостовых; 0,1 для полумостовых | |
Несущая частота, Гц |
4800 ± 1,5 | |
Напряжение питания датчика, В |
1 ± 0,05 |
2,5 ± 0,125 |
Диапазоны сопротивлений подключаемых датчиков, Ом |
80 - 1000 |
300 - 1000 |
Диапазоны измерения, мВ/В |
± 300 |
± 100 |
Частотный диапазон измерения, Г ц |
0 - |
1600 |
Нелинейность, %, не более |
0,02 | |
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,05 для полномостовых 0,1 для полумостовых | |
Полномостовые индуктивные датчики 1000 мВ/В с питанием переменным током | ||
Класс точности |
0,1 | |
Несущая частота, Гц |
4800 ± 1,5 | |
Напряжение питания датчика, В |
1 ± 0,05 | |
Диапазоны сопротивлений подключаемых датчиков, Ом |
80 - 1000 | |
Диапазоны измерения, мВ/В |
± 1000 | |
Частотный диапазон измерения, Г ц |
0 - 1600 | |
Нелинейность, %, не более |
0,02 | |
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,1 | |
Полномостовые пьезорезистивные датчики 100 мВ/В и 1000 мВ/В с питанием постоянным током | ||
Класс точности |
0,05 | |
Напряжение питания датчика, В |
2,5 ± 0,125 | |
Диапазон сопротивления подключаемых датчиков, Ом |
300 - 1000 | |
Диапазон измерения, мВ/В |
± 100 |
± 1000 |
Частотный диапазон измерения, Г ц |
0 - 3200 | |
Нелинейность, %, не более |
0,02 | |
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,05 | |
Датчики перемещения LVDT (линейный дифференциальный трансформатор с переменным коэффициентом передачи) с питанием переменным током | ||
Класс точности |
0,1 | |
Несущая частота, Гц |
4800 ± 1,5 | |
Напряжение питания датчиков, В |
1 ± 0,05 | |
Сопротивление подключаемых датчиков, Ом |
4 - 33 |
Продолжение таблицы 3
Наименование |
Характеристика (диапазон измерения, погрешность) | ||
Диапазон измерения, мВ/В |
± 3000 | ||
Частотный диапазон измерения, Г ц |
0 - 1600 | ||
Нелинейность, %, не более |
0,02 | ||
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,1 | ||
Потенциометрические датчики с питанием постоянным током | |||
Класс точности |
0,1 | ||
Напряжение питания датчиков, В |
2,5 ± 0,125 | ||
Сопротивление подключаемых датчиков, Ом |
300 - 5000 | ||
Диапазон измерения, мВ/В |
± 500 | ||
Частотный диапазон измерения, Г ц |
0 - 3200 | ||
Нелинейность, %, не более |
0,02 | ||
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,1 | ||
Источники напряжения постоянного тока | |||
Класс точности |
0,05 | ||
Диапазон измерения, В |
± 0,1 |
± 10 |
± 60 |
Сопротивление источника напряжения, Ом, не более |
500 | ||
Частотный диапазон измерения, Г ц |
0 - 3200 | ||
Нелинейность, %, не более |
0,03 |
0,02 |
0,02 |
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,1 |
0,05 |
0,05 |
Датчики с токовым выходом 0 - 20 мА | |||
Класс точности |
0,05 | ||
Диапазон измерения, мА |
± 30 | ||
Сопротивление подключаемых датчиков, Ом |
10 | ||
Частотный диапазон измерения, Г ц |
0 - 3200 | ||
Нелинейность, %, не более |
0,02 | ||
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,05 | ||
Датчики с выходом по сопротивлению | |||
Класс точности |
0,1 | ||
Диапазон измерения, Ом |
0 - 5000 | ||
Частотный диапазон измерения, Г ц |
0 - 3200 | ||
Нелинейность, %, не более |
0,02 | ||
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,1 |
Окончание таблицы 3
Наименование |
Характеристика (диапазон измерения, погрешность) |
Термометры сопротивления Pt100, Pt1000 | |
Класс точности |
0,05 |
Диапазон линеаризации, °С |
от минус 200 до плюс 848 |
Частотный диапазон измерения, Г ц |
0 - 3200 |
Нелинейность, °С, не более |
0,3 |
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, °С |
0,5 для Pt100 1 для Pt1000 |
Термопары | |
Диапазон линеаризации, °С: для термопар типа К для термопар типа J для термопар типа S для термопар типа T для термопар типа R для термопар типа E для термопар типа N для термопар типа B |
от минус 270 до плюс 1372 от минус 210 до плюс 1200 от минус 50 до плюс 1768 от минус 270 до плюс 400 от минус 50 до плюс 1768 от минус 200 до плюс 900 от минус 270 до плюс 1300 от плюс 100 до плюс 1820 |
Частотный диапазон измерения, Г ц |
0 - 3200 |
Нелинейность, °С: для термопар типов К, J, T, E для термопар типов N, R, S для термопар типа B |
менее 0,3 менее 3 менее 30 |
Пределы допускаемой абсолютной погрешности измерений, °С: для термопар типов К, J, T, E для термопар типов N, R, S для термопар типа B |
± 1 ± 6,5 ± 60 |
Датчики крутящего момента, источ синусоидальной ( |
ники частотного сигнала с напряжением прямоугольной и юрмы, импульсные датчики положения |
Класс точности |
0,01 |
Определение направления вращения |
Через дополнительный частотный сигнал (сдвинутый по фазе на 90 °) |
Диапазон измерения частоты |
0,1 Гц - 1000 кГц |
Диапазон измерения количества импульсов, имп/с |
0 - 1000000 |
Входное сопротивление, кОм |
10 |
Таблица 4 - Основные метрологические характеристики усилителей измерительных серии QuantumX модификации МХ460 в зависимости от типов подключаемых датчиков
Наименование |
Характеристика (диапазон измерения, погрешность) |
Датчики крутящего момента, источники частотного сигнала, | |
импульсные датчики положения, датчики скорости | |
Класс точности |
0,01 |
Напряжение питания датчиков, В |
5 - 24 |
Диапазоны измерения частоты, Гц: на входе RS485 |
0,1 - 1000000 |
на входе АС |
10 - 50000 |
Окончание таблицы 4
Наименование |
Характеристика (диапазон измерения, погрешность) |
Входное сопротивление, кОм: - на входе RS485 |
более 45 |
- на входе АС |
более 100 |
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,01 |
Таблица 5 - Основные метрологические характеристики усилителей измерительных серии QuantumX модификации МХ1601 в зависимости от типов подключаемых датчиков
Наименование |
Характеристика (диапазон измерения, погрешность) | |
Источники напряжения постоянного тока | ||
Класс точности |
0,1 |
0,03 |
Диапазон измерения, В |
± 0,1 |
± 10 |
Сопротивление подключаемых датчиков, МОм |
более 10 | |
Частотный диапазон измерения, Г ц |
0 - 3000 | |
Нелинейность, %, не более |
0,02 | |
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,03 | |
Датчики с токовым выходом 0 - 20 мА или 4 - 20 мА | ||
Класс точности |
0,05 | |
Диапазон измерения, мА |
± 20 | |
Сопротивление подключаемых датчиков, Ом |
5 | |
Частотный диапазон измерения, Г ц |
0 - 3000 | |
Нелинейность, %, не более |
0,02 | |
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,05 | |
Пьезоэлектрические датчики | ||
Класс точности |
0,1 | |
Питание датчиков, мА |
4 ± 0,6 | |
Диапазон измерения, В |
± 8 | |
Частотный диапазон измерения, Г ц |
0,34 - 3000 | |
Нелинейность, %, не более |
0,01 | |
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,1 |
Таблица 6 - Основные метрологические характеристики усилителей измерительных серии
QuantumX модификации МХ1609 в зависимости от типов подключаемых датчиков
Наименование |
Характеристика (диапазон измерения, погрешность) |
Термопары типа К | |
Диапазон линеаризации, °С |
от минус 100 до плюс 1300 |
Входное сопротивление, Ом |
менее 500 |
Частотный диапазон измерения, Г ц |
0 - 10 |
Предел допускаемой абсолютной погрешности измерений, °С |
± 0,5 |
Нелинейность, °С, не более |
± 0,5 |
Таблица 7 - Основные технические характеристики усилителей измерительных серии QuantumX
Наименование параметра |
Значение |
Напряжение питания постоянного тока, В: | |
- номинальное |
24 |
- рабочее |
от 10 до 30 |
Г абаритные размеры (ширина X высота X глубина), мм |
200 х 52,5 х 122 |
Масса, кг, не более: | |
- модификации МХ410 |
0,99 |
- модификаций МХ840А, МХ1609 |
0,98 |
- модификаций МХ440А, МХ460, MX471 |
0,85 |
- модификации МХ878 |
0,88 |
- модификаций СХ22, CX27 |
1,2 |
Условия эксплуатации: | |
- номинальный температурный диапазон, °С |
от минус 20 до 60 |
- рабочий температурный диапазон, °С |
от минус 20 до 65 |
- относительная влажность, %, не более |
80 при 31 °С; 50 при 40 °С |
