Номер по Госреестру СИ: 51385-12
51385-12 Усилители измерительные
(QuantumX мод. MX1615)
Назначение средства измерений:
Усилители измерительные серии QuantumX модели MX1615 (далее по тексту -усилители или приборы) предназначены для многоканального измерения электрических сигналов (напряжения постоянного тока, электрического сопротивления, коэффициента преобразования) от датчиков различных физических величин, преобразования измеренных сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Усилители предназначены как для одиночного применения, так и для работы в составе распределённых многоканальных измерительных систем.

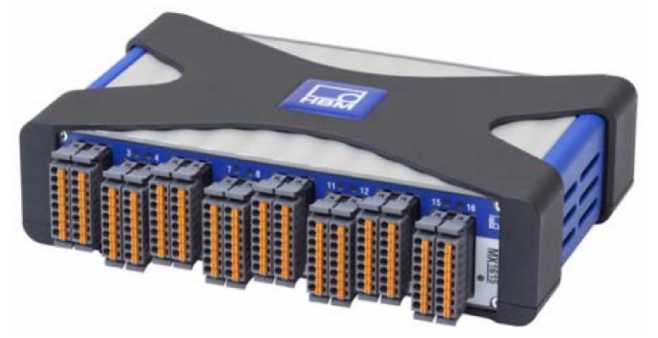

Внешний вид.
Усилители измерительные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.09.2017
Номер записи - 140987
ID в реестре СИ - 363387
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, МХ1615B, МХ1615, модификация MX1615, мод. МХ1615, Без модификации, QuantumX мод. MX1615B, QuantumX мод. MX1615, QuantumX MX1615, QuantumX MX1601, Quantum Х 8 каналов, Quantum Х 16 каналов, Quantum Х, MX840А, MX1815B, MX1615B, MX1615, MX 1615,
Производитель
Изготовитель - Фирма "Hottinger Baldwin Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 337
Выдано извещений - 0
Кол-во периодических поверок - 215
Кол-во средств измерений - 12
Кол-во владельцев - 15
Усредненный год выпуска СИ - 0
МПИ по поверкам - 535 дн.
Приказы РСТ, где упоминается данный тип СИ
№1218 от 2018.06.15 О переоформлении свидетельства об утверждении типа средства измерений № 51385 "Газоанализаторы ЕН3000М" и внесении изменений в описание типа
№1341 от 2018.06.29 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Усилители измерительные (QuantumX мод. MX1615)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Hottinger Baldwin Messtechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15400-13 13.07.2023 |
Датчики весоизмерительные тензорезисторные, Z6 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
17989-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, S, мод. S2, S9 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
18161-99 01.09.2009 |
Датчики давления, P3MB Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19298-04 01.12.2009 |
Усилители измерительные , MGCplus Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19298-09 01.06.2014 |
Усилители измерительные , MGCplus Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
19298-14 12.11.2019 |
Усилители измерительные , MGCplus Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
19300-05 01.01.2011 |
Усилители мобильные измерительные, Spider 8, Spider 8-30 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20759-03 01.08.2008 |
Приборы весоизмерительные, AED Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20759-07 01.04.2012 |
Преобразователи весоизмерительные, AED, AD Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
20784-03 01.08.2008 |
Датчики весоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20784-04 01.12.2009 |
Датчики весоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20784-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, С Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20785-07 01.04.2012 |
Приборы весоизмерительные, WE Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20785-09 01.01.2015 |
Приборы весоизмерительные, WE Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21125-01 01.03.2012 |
Датчики перемещения индуктивные, WA Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21125-13 25.06.2018 |
Датчики перемещений индуктивные, WA Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21172-03 01.08.2008 |
Датчики весоизмерительные тензорезисторные, PW, FIT Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21172-09 01.01.2015 |
Датчики весоизмерительные тензорезисторные, PW, PWS, FIT, SP4, DF2S Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21174-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, RSC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21175-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, RTN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21175-13 07.06.2023 |
Датчики весоизмерительные тензорезисторные, RTN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21176-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, U2A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21177-03 01.08.2008 |
Датчики весоизмерительные тензорезисторные, HLC, TLC, THC, BLC, ELC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21177-13 13.07.2023 |
Датчики весоизмерительные тензорезисторные, HLC, BLC, ELC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27608-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, Z Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27608-16 21.12.2021 |
Датчики силоизмерительные тензорезисторные, Z Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
27609-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27609-17 27.02.2022 |
Датчики силоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
29795-05 01.09.2010 |
Усилители измерительные , PME Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
29795-09 04.12.2019 |
Усилители измерительные , PME Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
30463-05 |
Датчик крутящего момента, Т 4А Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31407-06 01.04.2011 |
Датчики крутящего момента силы, T10F Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31407-09 01.10.2014 |
Датчики крутящего момента силы, T10F; T11; T12; T40 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
31408-06 01.04.2011 |
Датчики крутящего момента силы, T32FNA, T34FN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31409-06 01.04.2011 |
Датчики крутящего момента силы, T20WN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31409-09 01.10.2014 |
Датчики крутящего момента силы, T20WN, T22 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
31409-17 09.03.2022 |
Датчики крутящего момента силы, T20WN, T22 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
31410-06 01.04.2011 |
Датчики крутящего момента силы, T 4A, T 5 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31412-06 01.04.2011 |
Датчики крутящего момента силы, TB 1A, TB 2 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32602-06 01.10.2011 |
Мосты эталонные переменного тока, BN-100A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32602-12 20.01.2017 |
Мосты эталонные переменного тока, BN-100A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32876-06 01.11.2011 |
Калибраторы, K3608 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
34168-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, SSC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
35963-07 |
Калибратор, K3607 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
41034-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, U Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41526-09 01.10.2014 |
Калибраторы, K3607 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41526-15 16.04.2020 |
Калибраторы, K3607 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41587-09 01.11.2014 |
Усилители измерительные , QuantumX Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41587-12 27.12.2021 |
Усилители измерительные , QuantumX Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41759-09 04.12.2019 |
Усилители измерительные , RM4220 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41760-09 01.12.2014 |
Усилители измерительные прецизионные, DMP40, DMP40S2 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41761-09 04.12.2019 |
Усилители измерительные , MVD, SCOUT Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41762-09 04.12.2019 |
Усилители измерительные , CANHEAD Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41772-09 04.12.2019 |
Калибраторы, K148 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41774-09 04.12.2019 |
Калибраторы, K800 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41944-09 01.12.2014 |
Датчики давления, P3MB, P3MBP, P3MBP BlueLine, P3TCP, P3TCP BlueLine, P3IC, P3ICP, P8AP Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41945-09 24.12.2019 |
Датчики давления, P15, P2V Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
42017-09 01.01.2015 |
Приборы весоизмерительные, DIS2116; DWS2103 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48828-12 20.01.2017 |
Усилители измерительные , EspressoDAQ Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51385-12 28.09.2017 |
Усилители измерительные , QuantumX мод. MX1615 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56975-14 28.03.2019 |
Датчики весоизмерительные тензорезисторные, U2A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57117-14 16.04.2019 |
Устройства обработки аналоговых данных, AED, AD Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58715-14 07.10.2019 |
Датчики силоизмерительные, K-MK Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60480-15 07.02.2025 |
Датчики весоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62333-15 18.11.2021 |
Усилители измерительные , ME50S6, ME250S6 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64158-16 06.06.2021 |
Датчики силоизмерительные тензорезисторные, C2F, С2FVA2 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64160-16 06.06.2021 |
Датчики силоизмерительные тензорезисторные, LF Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64341-16 24.06.2021 |
Датчики силоизмерительные тензорезисторные, U Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65798-16 05.12.2021 |
Блоки преобразования и обработки измерительной информации, PMX Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68149-17 26.07.2022 |
Мосты эталонные переменного тока, BN100A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70110-17 29.12.2022 |
Усилители измерительные прецизионные, DMP41 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73014-18 30.10.2024 |
Усилители измерительные , QuantumX и SomatXR Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76725-19 29.11.2024 |
Тензорезисторы фольговые универсальные, Y, C, M, G, E, D, B, F, A, U, S, Q, V Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
Отсутствует. Подлежат только первичной поверке |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Усилители измерительные (QuantumX мод. MX1615)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ЦАГИ" (РОСС СОБ 3.00082.2013) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТМС РУС" (RA.RU.312318) | 17 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФАУ "ЦАГИ" (РОСС СОБ 3.00082.2013) | 25 | 0 | 25 | 0 | 0 | 0 | 0 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 24 | 0 | 16 | 0 | 8 | 0 | 8 | ||
| АО "РКЦ "ПРОГРЕСС" (РОСС RU.001.310411) | 57 | 0 | 57 | 0 | 57 | 0 | 57 | |||
| ООО "КВАЗАР" (RA.RU.310696) | 70 | 2 | 0 | 70 | 0 | 70 | 0 | 70 | ||
| ФГУП "ЦАГИ" (РОСС СОБ 3.00082.2013) | 25 | 0 | 10 | 0 | 25 | 0 | 10 | |||
| ФГУП «СНИИМ» (73) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 11 | 0 | 11 | 0 | 6 | 0 | 6 | ||
| АО "Ракетно-космический центр "Прогресс" (РОСС RU.001.310411) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТМС РУС" (RA.RU.312318) | 13 | 0 | 13 | 0 | 7 | 0 | 7 | |||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 8 | 0 | 8 | 0 | 7 | 0 | 7 | ||
| ЦАГИ (РОСС СОБ 3.00082.2013) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Промтекс" (RA.RU.311284) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Усилители измерительные (QuantumX мод. MX1615)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Обработка и оцифровка сигналов, поступающих с измерительных преобразователей, осуществляется за счет внутреннего программно-аппаратного обеспечения. Внутреннее программно-аппаратное обеспечение усилителей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные программно-аппаратного обеспечения усилителей представлены в таблице 1.
Таблица 1 - Идентификационные данные программно-аппаратного обеспечения усилителей измерительных серии QuantumX модели MX1615
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения (для указанной версии) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программноаппаратное обеспечение для усилителей измерительных серии QuntumX модели MX1615 |
QuantumX Firmware |
Версия 1.21.40.0 |
F068A68981F9D 0C21300A01071 F9789A |
MD5 |
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на лицевую панель корпуса усилителей методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений с помощью усилителей измерительных серии QuantumX модели MX1615 указаны в документе «Усилители измерительные серии QuantumX. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к усилителям измерительным серии QuantumX модели MX1615
-
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
2 Техническая документация фирмы «Hottinger Baldwin Messtechnik GmbH», Германия.
Поверка
ПоверкаПоверка усилителей измерительных серии QuantumX модели MX1615 осуществляется по документу МП ТИнТ-47-2012 «Усилители измерительные серии QuantumX модели MX1615. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 17 августа 2012 г.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный Fluke 5520A диапазон воспроизведения напряжения постоянного тока, В: 0 - 329,9999; предел допускаемой абсолютной погрешности воспроизведения (DU): ± (0,000018/U + 0,15 мВ); диапазон воспроизведения электрического сопротивления: 0,0001 Ом - 10,99999 кОм
предел допускаемой абсолютной погрешности воспроизведения: (DR): ± (0,000028<R + 0,02 Ом); имитация сигналов термометра сопротивления Pt100: от минус 200 до 800 °С;
предел допускаемой абсолютной погрешности воспроизведения (ЛТмакс): ± 0,23 °C;
- калибратор К148 пределы воспроизведения коэффициента преобразования, мВ/В: ± 2; ± 5; ± 10; ± 20; ± 100; пределы допускаемой приведенной погрешности воспроизведения, %: 0,0025 - 0,01.
Изготовитель
Фирма «Hottinger Baldwin Messtechnik GmbH», Германия lm Tiefen See 45, D-64293 Darmstadt, Deutschland,
Tel.: +49 6151 8030 Fax: +49 6151 8039100 http://www.hbm.com
Заявитель
ООО «Контрольно-измерительная и Весовая Техника» (ООО «КВТ») Адрес: 117218, Москва, ул. Кржижановского, д. 14, корп. 3, офис 308 Тел./Факс: (495) 229-10-80
Е-mail: info@hbm.ru
http://www.hbm.ru
Испытательный центр
ГЦИ СИ ООО «ТестИнТех» 123308, г. Москва, ул. Мневники, д.1 Тел./факс: +7(499)944-40-40
Усилители модели MX1615 входят в серию усилителей измерительных QuantumX (регистрационный № 41587-12 в Государственном Реестре СИ) и представляют собой универсальные приборы для высокоскоростных измерений, имеющие шестнадцать входов для подключения тензометрических датчиков, источников напряжения постоянного тока, резистивных датчиков и термометров сопротивления.
Усилители осуществляют измерение величины напряжения постоянного тока, усиление электрических сигналов от первичных измерительных преобразователей - тензометрических датчиков, резистивных датчиков и термометров сопротивления. Усилители осуществляют одновременный аппаратно-синхронизированный приём, оцифровку, обработку сигналов по всем измерительным каналам и передачу значений измеряемых величин по цифровым интерфейсам при однократных и многократных измерениях в режиме реального времени.
Каждый измерительный канал усилителей имеет аналогово-цифровой преобразователь, производящий оцифровку сигналов, поступающих с измерительных преобразователей. Усилители содержат высокопроизводительный внутренний процессор, осуществляющий обработку цифровых сигналов (цифровую фильтрацию низких частот с характеристиками Баттерворта и Бесселя) и управление устройством в целом.
Управление усилителями осуществляется при помощи внешнего управляющего компьютера через интерфейсы ETHERNET или FireWire. Для аппаратной синхронизации усилителей используются интерфейсы FireWire или EtherCAT.
Примечание - В конце обозначений моделей усилителей серии QuantumX допускается наличие дополнительных буквенно-цифровых символов, определяющих их конструктивные модификации, не изменяющие метрологические и технические характеристики приборов.
Фотография общего вида усилителей измерительных серии QuantumX модели MX1615 представлена на рисунке 1.
Рисунок 1 - Фотография общего вида усилителей измерительных серии QuantumX модели MX1615
Основные метрологические и технические характеристики усилителей измерительных
серии QuantumX модели MX1615 представлены в таблицах 2 - 3.
Таблица 2 - Основные метрологические характеристики усилителей измерительных серии QuantumX модели MX1615 в зависимости от типов подключаемых датчиков
|
Наименование |
Характеристика (диапазон измерения, погрешность) | |||
|
Полумостовые и полномостовые тензодатчики с питанием переменным током | ||||
|
Класс точности |
0,05 | |||
|
Несущая частота, Гц |
1200 ± 2 | |||
|
Напряжение питания датчика, В |
0,5 ± 0,025 |
1 ± 0,05 |
2,5 ± 0,125 |
5 ± 0,25 |
|
Диапазоны сопротивлений подключаемых датчиков, Ом |
80 - 1000 |
80 - 1000 |
110 - 1000 |
300 - 1000 |
|
Диапазоны измерения коэффициента преобразования, мВ/В |
± 40 |
± 20 |
± 8 |
± 4 |
|
Частотный диапазон измерения, Гц |
0 - 400 | |||
|
Нелинейность, %, не более |
0,02 | |||
|
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,05 | |||
|
Полумостовые и полномостовые тензодатчики с питанием постоянным током | ||||
|
Класс точности |
0,05 | |||
|
Напряжение питания датчика, В |
0,5 ± 0,025 |
1 ± 0,05 |
2,5 ± 0,125 |
5 ± 0,25 |
|
Диапазоны сопротивлений подключаемых датчиков, Ом |
80 - 1000 |
80 - 1000 |
110 - 1000 |
300 - 1000 |
|
Диапазоны измерения коэффициента преобразования, мВ/В |
± 40 |
± 20 |
± 8 |
± 4 |
Продолжение таблицы 2
|
Наименование |
Характеристика (диапазон измерения, погрешность) | |||
|
Полумостовые и полномостовые тензодатчики с питанием постоянным током | ||||
|
Частотный диапазон измерения, Гц |
0 - 3200 | |||
|
Нелинейность, %, не более |
0,02 | |||
|
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,05 | |||
|
Четверть мостовые тензодатчики с питанием переменным током | ||||
|
Класс точности |
0,1 | |||
|
Несущая частота, Гц |
1200 | |||
|
Напряжение питания датчика, В |
0,5 ± 0,025 |
1 ± 0,05 |
2,5 ± 0,125 |
5 ± 0,25 |
|
Сопротивление подключаемых датчиков, Ом |
120; 350 | |||
|
Диапазоны измерения коэффициента преобразования, мВ/В |
± 40 |
± 20 |
± 8 |
± 4 |
|
Частотный диапазон измерения, Гц |
0 - 400 | |||
|
Нелинейность, %, не более |
0,05 | |||
|
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,1 | |||
|
Четверть мостовые тензодатчики с питанием постоянным током | ||||
|
Класс точности |
0,1 | |||
|
Несущая частота, Гц |
1200 | |||
|
Напряжение питания датчика, В |
0,5 ± 0,025 |
1 ± 0,05 |
2,5 ± 0,125 |
5 ± 0,25 |
|
Сопротивление подключаемых датчиков, Ом |
120; 350 | |||
|
Диапазоны измерения коэффициента преобразования, мВ/В |
± 40 |
± 20 |
± 8 |
± 4 |
|
Частотный диапазон измерения, Гц |
0 - 3200 | |||
|
Нелинейность, %, не более |
0,05 | |||
|
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,1 | |||
|
Источники напряжения постоянного тока | ||||
|
Класс точности |
0,05 | |||
|
Диапазон измерения напряжения постоянного тока, В |
± 10 | |||
|
Сопротивление подключаемых датчиков, МОм |
менее 500 | |||
|
Частотный диапазон измерения, Гц |
0 - 3200 | |||
|
Нелинейность, %, не более |
0,02 | |||
|
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,05 | |||
|
Датчики с выходом по сопротивлению | ||||
|
Класс точности |
0,1 | |||
|
Диапазон измерения электрического сопротивления, Ом |
0 - 1000 | |||
Окончание таблицы 2
|
Наименование |
Характеристика (диапазон измерения, погрешность) |
|
Датчики с выходом по сопротивлению | |
|
Частотный диапазон измерения, Гц |
0 - 3200 |
|
Нелинейность, %, не более |
0,02 |
|
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,1 |
|
Термометры сопротивления Pt100 | |
|
Класс точности |
0,1 |
|
Диапазон линеаризации, °С |
от минус 200 до плюс 848 |
|
Частотный диапазон измерения, Гц |
0 - 3200 |
|
Нелинейность, °С, не более |
0,3 |
|
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,5 |
Таблица 3 - Основные технические характеристики усилителей измерительных серии QuantumX модели MX1615
|
Наименование параметра |
Значение |
|
Напряжение питания постоянного тока, В:
|
24 от 10 до 30 |
|
Габаритные размеры (ширина X высота X глубина), мм |
200 х 52,5 х 122 |
|
Масса, кг, не более |
0,98 |
|
Условия эксплуатации:
|
от минус 20 до плюс 60 от минус 20 до плюс 65 от 5 до 95 |
