Номер по Госреестру СИ: 29795-09
29795-09 Усилители измерительные
(PME)
Назначение средства измерений:
У силители измерительные PME (далее по тексту - усилители) предназначены для измерения электрических сигналов от датчиков различных физических величин, преобразования усиленных сигналов в цифровую форму, передачи цифровых значений измеренных сигналов по цифровому интерфейсу в компьютерную систему и индикации значений измеряемых физических величин.
Внешний вид.
Усилители измерительные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 04.12.2019
Номер записи - 114853
ID в реестре СИ - 337253
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Одноканальный измерительный модуль MP30, Нет модификации, нет данных, МР60, МР55, МР30, МР01, модуль MP60DP, мод. MP30, PME MP60DP, PME MP60, PME MP55, PME MP30, PME MP01, PME, MP60, MP55, MP30, MP01,
Производитель
Изготовитель - Фирма "Hottinger Baldwin Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Статистика
Кол-во поверок - 524
Выдано извещений - 0
Кол-во периодических поверок - 346
Кол-во средств измерений - 120
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 2776 дн.
Приказы РСТ, где упоминается данный тип СИ
№1927 от 2014.12.04 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 41675-09 - 18649-09)
№2942 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Усилители измерительные (PME)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Hottinger Baldwin Messtechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15400-13 13.07.2023 |
Датчики весоизмерительные тензорезисторные, Z6 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
17989-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, S, мод. S2, S9 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
18161-99 01.09.2009 |
Датчики давления, P3MB Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19298-04 01.12.2009 |
Усилители измерительные , MGCplus Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19298-09 01.06.2014 |
Усилители измерительные , MGCplus Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
19298-14 12.11.2019 |
Усилители измерительные , MGCplus Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
19300-05 01.01.2011 |
Усилители мобильные измерительные, Spider 8, Spider 8-30 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20759-03 01.08.2008 |
Приборы весоизмерительные, AED Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20759-07 01.04.2012 |
Преобразователи весоизмерительные, AED, AD Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
20784-03 01.08.2008 |
Датчики весоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20784-04 01.12.2009 |
Датчики весоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20784-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, С Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20785-07 01.04.2012 |
Приборы весоизмерительные, WE Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20785-09 01.01.2015 |
Приборы весоизмерительные, WE Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21125-01 01.03.2012 |
Датчики перемещения индуктивные, WA Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21125-13 25.06.2018 |
Датчики перемещений индуктивные, WA Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21172-03 01.08.2008 |
Датчики весоизмерительные тензорезисторные, PW, FIT Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21172-09 01.01.2015 |
Датчики весоизмерительные тензорезисторные, PW, PWS, FIT, SP4, DF2S Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21174-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, RSC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21175-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, RTN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21175-13 07.06.2024 |
Датчики весоизмерительные тензорезисторные, RTN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21176-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, U2A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21177-03 01.08.2008 |
Датчики весоизмерительные тензорезисторные, HLC, TLC, THC, BLC, ELC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21177-13 13.07.2023 |
Датчики весоизмерительные тензорезисторные, HLC, BLC, ELC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27608-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, Z Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27608-16 21.12.2021 |
Датчики силоизмерительные тензорезисторные, Z Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
27609-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27609-17 27.02.2022 |
Датчики силоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
29795-05 01.09.2010 |
Усилители измерительные , PME Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
29795-09 04.12.2019 |
Усилители измерительные , PME Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
30463-05 |
Датчик крутящего момента, Т 4А Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31407-06 01.04.2011 |
Датчики крутящего момента силы, T10F Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31407-09 01.10.2014 |
Датчики крутящего момента силы, T10F; T11; T12; T40 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
31408-06 01.04.2011 |
Датчики крутящего момента силы, T32FNA, T34FN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31409-06 01.04.2011 |
Датчики крутящего момента силы, T20WN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31409-09 01.10.2014 |
Датчики крутящего момента силы, T20WN, T22 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
31409-17 09.03.2022 |
Датчики крутящего момента силы, T20WN, T22 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
31410-06 01.04.2011 |
Датчики крутящего момента силы, T 4A, T 5 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31412-06 01.04.2011 |
Датчики крутящего момента силы, TB 1A, TB 2 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32602-06 01.10.2011 |
Мосты эталонные переменного тока, BN-100A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32602-12 20.01.2017 |
Мосты эталонные переменного тока, BN-100A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32876-06 01.11.2011 |
Калибраторы, K3608 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
34168-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, SSC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
35963-07 |
Калибратор, K3607 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
41034-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, U Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41526-09 01.10.2014 |
Калибраторы, K3607 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41526-15 16.04.2020 |
Калибраторы, K3607 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41587-09 01.11.2014 |
Усилители измерительные , QuantumX Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41587-12 27.12.2021 |
Усилители измерительные , QuantumX Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41759-09 04.12.2019 |
Усилители измерительные , RM4220 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41760-09 01.12.2014 |
Усилители измерительные прецизионные, DMP40, DMP40S2 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41761-09 04.12.2019 |
Усилители измерительные , MVD, SCOUT Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41762-09 04.12.2019 |
Усилители измерительные , CANHEAD Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41772-09 04.12.2019 |
Калибраторы, K148 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41774-09 04.12.2019 |
Калибраторы, K800 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41944-09 01.12.2014 |
Датчики давления, P3MB, P3MBP, P3MBP BlueLine, P3TCP, P3TCP BlueLine, P3IC, P3ICP, P8AP Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41945-09 24.12.2019 |
Датчики давления, P15, P2V Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
42017-09 01.01.2015 |
Приборы весоизмерительные, DIS2116; DWS2103 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48828-12 20.01.2017 |
Усилители измерительные , EspressoDAQ Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51385-12 28.09.2017 |
Усилители измерительные , QuantumX мод. MX1615 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56975-14 28.03.2019 |
Датчики весоизмерительные тензорезисторные, U2A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57117-14 16.04.2019 |
Устройства обработки аналоговых данных, AED, AD Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58715-14 07.10.2019 |
Датчики силоизмерительные, K-MK Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
62333-15 18.11.2021 |
Усилители измерительные , ME50S6, ME250S6 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64158-16 06.06.2021 |
Датчики силоизмерительные тензорезисторные, C2F, С2FVA2 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64160-16 06.06.2021 |
Датчики силоизмерительные тензорезисторные, LF Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64341-16 24.06.2021 |
Датчики силоизмерительные тензорезисторные, U Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65798-16 05.12.2021 |
Блоки преобразования и обработки измерительной информации, PMX Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68149-17 26.07.2022 |
Мосты эталонные переменного тока, BN100A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70110-17 29.12.2022 |
Усилители измерительные прецизионные, DMP41 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76725-19 29.11.2024 |
Тензорезисторы фольговые универсальные, Y, C, M, G, E, D, B, F, A, U, S, Q, V Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
Отсутствует. Подлежат только первичной поверке |
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Усилители измерительные (PME)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 59 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 30 | 1 | 28 | 0 | 25 | 1 | 24 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 262 | 12 | 245 | 0 | 257 | 12 | 245 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 89 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 49 | 0 | 49 | 0 | 20 | 0 | 20 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 11 | 0 | 11 | 0 | 10 | 0 | 10 | ||
| АО "РКЦ "ПРОГРЕСС" (РОСС RU.001.310411) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 9 | 0 | 9 | 0 | 4 | 0 | 4 |
Стоимость поверки Усилители измерительные (PME)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2200 | 2371 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
2400 | 2371 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
2400 | 2371 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
2400 | 2371 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
2400 | 2371 |
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации типографским способом и на переднюю панель модулей методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений с помощью усилителей измерительных PME указаны в документе «Усилители измерительные PME. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к усилителям измерительным PME
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы “Hottinger Baldwin Messtechnik GmbH”, Германия.
Поверка
Поверкаосуществляется в соответствии с документом МП-073/447-2005 «Усилители измерительные РМЕ. Методика поверки», утвержденным ГЦИ СИ ФГУ «Ростест-Москва» в марте 2005 года.
Основное оборудование, используемое при поверке:
-
- калибратор универсальный Fluke 5520A ( Госреестр № 23346-02 );
-
- калибратор К3608 ( Госреестр № 32876-06 );
-
- частотомер электронно-счетный Ч3-63 ( Госреестр № 9084-83 );
-
- катушка электрического сопротивления Р331 ( Госреестр № 1162-58 );
-
- компаратор напряжения Р3003( Госреестр № 7476-91 ).
Изготовитель
«Hottinger Baldwin Messtechnik GmbH», Германия.Im Tiefen See 45, 64293, Darmstadt, Германия
Почтовый адрес: Im Tiefen See 45, 64293, Darmstadt, Германия
Тел. +49 6151 803 9 100 Факс: +49 6151 803 9 100
Заявитель
Gostnorm AG
Kirchstr.26, 41849 Wassenberg, Германия
Почтовый адрес: Kirchstr.26, 41849, Wassenberg, Германия
Тел. +49 2432 934 78-0 / Факс: +49 2432 934 78-29
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Москве» (ГЦИ СИ ФБУ «Ростест - Москва») 117418, г. Москва, Нахимовский проспект, д.31 http://www.rostest.ru
Усилители измерительные PME осуществляют усиление электрических сигналов от первичных измерительных преобразователей - тензометрических, пьезоэлектрических, потенциометрических, индуктивных и резистивных датчиков, датчиков перемещения типа LVDT, источников напряжения и силы постоянного тока, термопар и термометров сопротивления, датчиков крутящего момента, источников частотного сигнала и инкрементных датчиков. Усилители осуществляют индикацию и передачу значений измеряемых величин при одновременных многократных измерениях.
Усилители измерительные PME представляют собой проектно-компонуемые электронные устройства и состоят из соединенных согласно требуемой конфигурации модулей, смонтированных в отдельном корпусе и установленных на DIN-рейку. В состав усилителей входят: измерительные модули MP01, MP30, МР30DP, MP55, WT55DP, МР55IBS, MP60, МР60DP, MP85, MP85DP, MP85A, МР85ЛБР, МР85А^, МР85АОР^ и модули специального назначения MP07, MP70DP. Модуль специального назначения MP07 предназначен для питания датчиков крутящего момента фирмы «Hottinger Baldwin Messtechnik GmbH» напряжением переменного тока прямоугольной формы. Модуль MP70DP выполняет функции шлюза между интерфейсами CAN bus и Profibus DP.
Каждый измерительный модуль имеет внутренний аналогово-цифровой преобразователь (АЦП) и процессор, производящий цифровую обработку сигналов, поступающих с измерительных преобразователей. Измерительные модули содержат цифровые фильтры низких частот с характеристиками Баттерворта и Бесселя и выходные разъемы аналоговых сигналов.
Управление усилителями осуществляется при помощи функциональных клавиш или ПК.
На передней панели усилителей размещены:
-
- жидкокристаллический дисплей;
-
- функциональные клавиши управления;
-
- разъёмы для подключения кабелей.

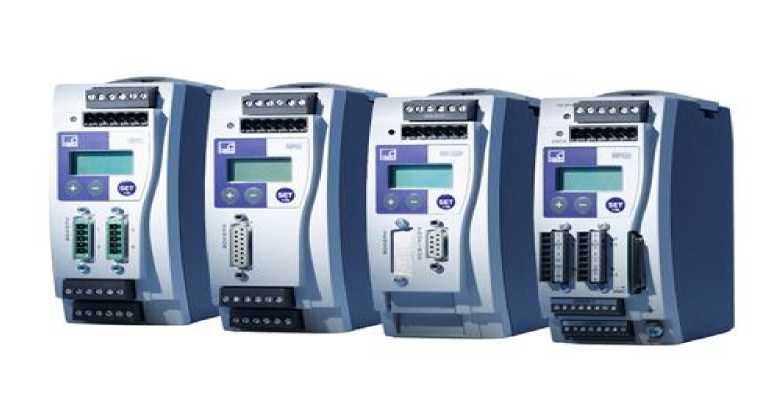

Рисунок 1 - Фотографии общего вида усилителей измерительных PME
Лист № 2 Всего листов 5
Основные метрологические и технические характеристики усилителей представлены в таблицах 1 - 5.
Четырёхканальный измерительный модуль MP01 предназначен для преобразования сигналов от термопар, термометров сопротивления, источников напряжения и силы постоянного тока.
Таблица 1 - Основные метрологические и технические характеристики измерительного модуля МР01 в зависимости от типов подключаемых датчиков
|
Наименование |
Характеристика (диапазон измерения, погрешность) | |
|
Класс точности |
0,1 | |
|
Источники напряжения постоянного тока | ||
|
Диапазон измерения напряжения, В |
± 10 | |
|
Источники силы постоянного тока | ||
|
Диапазоны измерения силы тока, мА |
± 20 |
4 - 20 |
|
Термометры сопротивления Pt100 | ||
|
Диапазон входного сигнала, Ом |
18,5 |
- 390 |
|
Диапазон измерения температуры, °С |
от минус 200 до плюс 850 | |
|
Термопары | ||
|
Диапазон входного сигнала, мВ |
± 100 | |
|
Диапазон измерения температуры, °С: | ||
|
для термопар типа J |
от минус 200 до плюс 1000 | |
|
для термопар типа K |
от минус 200 до плюс 1360 | |
|
для термопар типа S |
от 0 до плюс 1700 | |
|
для термопар типа T |
от минус 260 до плюс 400 | |
|
Нелинейность, %, не более |
0,05 | |
|
Предел допускаемой дополнительной погрешности из- | ||
|
мерений, вызванной изменением температуры окру- |
0,1 | |
|
жающей среды на 10 °С, % | ||
|
Аналоговый выход | ||
|
Диапазон напряжения на выходе, В |
± 10 | |
|
Диапазоны силы тока на выходе, мА |
± 20 |
4 - 20 |
Одноканальные сменные измерительные модули MP30, МР30DP предназначены для преобразования сигналов от полномостовых тензометрических датчиков.
Таблица 2 - Основные метрологические и технические характеристики измерительных модулей мрз0МР3оор
|
Наименование |
Характеристика (диапазон измерения, погрешность) |
|
Класс точности |
0,03 |
|
Несущая частота, Гц |
600 ± 6 |
|
Напряжение питания датчика, В |
5 ± 0,25 |
|
Диапазон сопротивлений подключаемых датчиков, Ом |
60 - 5000 |
|
Диапазон измерения коэффициента преобразования, мВ/В |
± 3 |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,02 с автокалибровкой 0,05 без автокалибровки |
|
Аналоговый выход | |
|
Диапазон напряжения на выходе, В |
± 10 |
|
Диапазоны силы тока на выходе, мА |
± 20 4 - 20 |
Одноканальные сменные измерительные модули MP55, MP55DP, MP55IBS предназначены для преобразования сигналов от полумостовых и полномостовых тензометрических и индуктивных датчиков, датчиков перемещения LVDT (линейный дифференциальный трансформатор с переменным коэффициентом передачи).
Таблица 3 - Основные метрологические и технические характеристики измерительных модулей MP^
|
Наименование |
Характеристика (диапазон измерения, погрешность) | ||
|
Класс точности |
0,1 | ||
|
Несущая частота, Гц |
4800±48 | ||
|
Напряжение питания датчика, В |
1 ± 0,05 |
2,5 ± 0,125 |
5 ± 0,25 |
|
Диапазоны сопротивлений подключаемых датчиков, Ом |
60 - 5000 |
110 - 5000 |
220 - 5000 |
|
Диапазоны индуктивности подключаемых датчиков, мГн |
2 - 160 |
4 - 160 |
8 - 160 |
|
Диапазоны измерения коэффициента преобразования, мВ/В |
± 500 |
± 50 |
± 3 |
|
Нелинейность, %, не более |
0,025 | ||
|
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,05 | ||
|
Аналоговый выход | |||
|
Диапазон напряжения на выходе, В |
± 10 | ||
|
Диапазоны силы тока на выходе, мА |
± 20 4 - 20 | ||
Одноканальные сменные измерительные модули MP60, МР60DP предназначены для преобразования сигналов от датчиков крутящего момента производства фирмы «Hottinger Baldwin Messtechnik GmbH», подключаемых непосредственно или через модуль электропитания МР07, источников частотного сигнала, импульсных датчиков положения.
Таблица 4 - Основные метрологические и технические характеристики измерительных модулей мрбО-МРб02Р
|
Наименование |
Характеристика (диапазон измерения, погрешность) |
|
Класс точности |
0,05 |
|
Определение направления вращения |
Через дополнительный частотный сигнал (сдвинутый по фазе на 90 °) |
|
Диапазон измерения частоты |
0,1 Гц - 1000 кГц |
|
Диапазон измерения количества импульсов, имп/с |
0 - 1000000 |
|
Входное сопротивление, кОм, не более |
100 |
|
Нелинейность, %, не более |
0,01 |
|
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,01 |
|
Аналоговый выход | |
|
Диапазон напряжения на выходе, В |
± 10 |
|
Диапазоны силы тока на выходе, мА |
± 20 4 - 20 |
Двухканальные сменные измерительные модули MP85, МР85DP, MP85A, MP85ADP, МР85А^, МР85АDP-S предназначены для преобразования сигналов от полумостовых и полномостовых тензометрических и индуктивных датчиков, потенциометрических датчиков, датчиков перемещения LVDT (линейный дифференциальный трансформатор с переменным коэффициентом передачи), источников напряжения постоянного тока, инкрементных датчиков.
Таблица 5 - Основные метрологические и технические характеристики измерительных модулей
MP85, WT85DP, MP85A, MP85ADP, МР85А^, МР85АОР^ в зависимости от типов подключае-
мых датчиков
|
Наименование |
Характеристика (диапазон измерения, погрешность) |
|
Класс точности |
0,1 |
|
Полумостовые и полномостовые тензометрические и индуктивные датчики, потенциометрические датчики, датчики перемещения LVDT | |
|
Несущая частота, Гц |
4800±48 |
|
Напряжение питания датчика, В |
2,5 ± 0,125 |
|
Диапазон сопротивлений подключаемых датчиков, Ом |
170 - 2000 |
|
Диапазон индуктивности подключаемых датчиков, мГ н |
4 - 160 |
|
Диапазоны измерения коэффициента преобразования, мВ/В |
± 4 ± 100 ± 1000 |
|
Нелинейность, %, не более |
0,03 |
|
Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % |
0,05 |
|
Источники напряжения постоянного тока | |
|
Диапазон измерения напряжения, В |
± 10 |
|
Нелинейность, %, не более |
0,03 |
|
Инкрементные датчики | |
|
Определение направления вращения |
Через дополнительный частотный сигнал (сдвинутый по фазе на 90 °) |
|
Диапазон измерения частоты |
0,05 - 1000 Гц |
|
Диапазон измерения количества импульсов, имп/с |
0 - 1000000 |
|
Входное сопротивление, кОм |
10 |
Общие технические характеристики:
Напряжение питания модуля, В ..................................................................................................... 18 - 30.
Потребляемая мощность модуля, Вт, не более ....................................................................................... 9.
Габаритные размеры модуля, мм, не более..................................................................... 156 х 146 х 55.
Масса модуля, кг, не более.....................................................................................................................0,75.
Рабочий температурный диапазон, °С ........................................................... от минус 20 до плюс 50.
