Сведения о средстве измерений: 58715-14 Датчики силоизмерительные

Номер по Госреестру СИ: 58715-14
58715-14 Датчики силоизмерительные
(K-MK)

Назначение средства измерений:
Датчики силоизмерительные K-MK (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый измерительный сигнал), и применяются для измерений силы сжатия и/или растяжения одновременно или раздельно в трех ортогональных направлениях.

сертификация программного обеспечения
Внешний вид. Датчики силоизмерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики силоизмерительные
Рисунок № 1
Внешний вид. Датчики силоизмерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики силоизмерительные
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 07.10.2019
Номер записи - 149397
ID в реестре СИ - 371797
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "Hottinger Baldwin Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:

  • Государственные первичные эталоны (ГЭТ);
  • Эталоны единиц величин, закрепленные за метрологическими службами;
  • Средства измерений, официально используемые в качестве эталонов.

Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.

Визуальное представление данных реализовано в виде:

  • Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
  • Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
  • Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
  • Экспорта данных в различных форматах;
  • Отображения географической информации с использованием Яндекс.Карт (при необходимости);
  • Адаптивной верстки для корректного отображения на разных устройствах.

Отчет входит в специализированный аналитический раздел информационной системы и позволяет:

  • Оценивать динамику использования эталонов по годам;
  • Сравнивать организации по активности применения эталонной базы;
  • Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
  • Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.

Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Датчики силоизмерительные (K-MK)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Hottinger Baldwin Messtechnik GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15400-13
13.07.2023
Датчики весоизмерительные тензорезисторные, Z6
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
17989-09
01.10.2014
Датчики силоизмерительные тензорезисторные, S, мод. S2, S9
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
18161-99
01.09.2009
Датчики давления, P3MB
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
19298-04
01.12.2009
Усилители измерительные , MGCplus
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
19298-09
01.06.2014
Усилители измерительные , MGCplus
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
19298-14
12.11.2019
Усилители измерительные , MGCplus
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
19300-05
01.01.2011
Усилители мобильные измерительные, Spider 8, Spider 8-30
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
20759-03
01.08.2008
Приборы весоизмерительные, AED
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
20759-07
01.04.2012
Преобразователи весоизмерительные, AED, AD
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
20784-03
01.08.2008
Датчики весоизмерительные тензорезисторные, C
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
20784-04
01.12.2009
Датчики весоизмерительные тензорезисторные, C
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
20784-07
01.04.2012
Датчики весоизмерительные тензорезисторные, С
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
20785-07
01.04.2012
Приборы весоизмерительные, WE
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
20785-09
01.01.2015
Приборы весоизмерительные, WE
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
21125-01
01.03.2012
Датчики перемещения индуктивные, WA
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
21125-13
25.06.2018
Датчики перемещений индуктивные, WA
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
21172-03
01.08.2008
Датчики весоизмерительные тензорезисторные, PW, FIT
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
21172-09
01.01.2015
Датчики весоизмерительные тензорезисторные, PW, PWS, FIT, SP4, DF2S
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
21174-07
01.04.2012
Датчики весоизмерительные тензорезисторные, RSC
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
21175-07
01.04.2012
Датчики весоизмерительные тензорезисторные, RTN
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
21175-13
07.06.2024
Датчики весоизмерительные тензорезисторные, RTN
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
21176-07
01.04.2012
Датчики весоизмерительные тензорезисторные, U2A
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
21177-03
01.08.2008
Датчики весоизмерительные тензорезисторные, HLC, TLC, THC, BLC, ELC
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
21177-13
13.07.2023
Датчики весоизмерительные тензорезисторные, HLC, BLC, ELC
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
27608-09
01.10.2014
Датчики силоизмерительные тензорезисторные, Z
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
27608-16
21.12.2021
Датчики силоизмерительные тензорезисторные, Z
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
27609-09
01.10.2014
Датчики силоизмерительные тензорезисторные, C
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
27609-17
27.02.2022
Датчики силоизмерительные тензорезисторные, C
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
29795-05
01.09.2010
Усилители измерительные , PME
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
29795-09
04.12.2019
Усилители измерительные , PME
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
30463-05

Датчик крутящего момента, Т 4А
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
31407-06
01.04.2011
Датчики крутящего момента силы, T10F
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
31407-09
01.10.2014
Датчики крутящего момента силы, T10F; T11; T12; T40
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
31408-06
01.04.2011
Датчики крутящего момента силы, T32FNA, T34FN
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
31409-06
01.04.2011
Датчики крутящего момента силы, T20WN
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
31409-09
01.10.2014
Датчики крутящего момента силы, T20WN, T22
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
31409-17
09.03.2022
Датчики крутящего момента силы, T20WN, T22
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
31410-06
01.04.2011
Датчики крутящего момента силы, T 4A, T 5
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
31412-06
01.04.2011
Датчики крутящего момента силы, TB 1A, TB 2
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
32602-06
01.10.2011
Мосты эталонные переменного тока, BN-100A
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
32602-12
20.01.2017
Мосты эталонные переменного тока, BN-100A
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
32876-06
01.11.2011
Калибраторы, K3608
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
34168-07
01.04.2012
Датчики весоизмерительные тензорезисторные, SSC
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
35963-07

Калибратор, K3607
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
1 год
41034-09
01.10.2014
Датчики силоизмерительные тензорезисторные, U
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
41526-09
01.10.2014
Калибраторы, K3607
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
41526-15
16.04.2020
Калибраторы, K3607
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
41587-09
01.11.2014
Усилители измерительные , QuantumX
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
41587-12
27.12.2021
Усилители измерительные , QuantumX
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
41759-09
04.12.2019
Усилители измерительные , RM4220
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
41760-09
01.12.2014
Усилители измерительные прецизионные, DMP40, DMP40S2
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
41761-09
04.12.2019
Усилители измерительные , MVD, SCOUT
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
41762-09
04.12.2019
Усилители измерительные , CANHEAD
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
41772-09
04.12.2019
Калибраторы, K148
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
41774-09
04.12.2019
Калибраторы, K800
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
41944-09
01.12.2014
Датчики давления, P3MB, P3MBP, P3MBP BlueLine, P3TCP, P3TCP BlueLine, P3IC, P3ICP, P8AP
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
41945-09
24.12.2019
Датчики давления, P15, P2V
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
42017-09
01.01.2015
Приборы весоизмерительные, DIS2116; DWS2103
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
48828-12
20.01.2017
Усилители измерительные , EspressoDAQ
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
51385-12
28.09.2017
Усилители измерительные , QuantumX мод. MX1615
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
56975-14
28.03.2019
Датчики весоизмерительные тензорезисторные, U2A
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
57117-14
16.04.2019
Устройства обработки аналоговых данных, AED, AD
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
58715-14
07.10.2019
Датчики силоизмерительные, K-MK
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
62333-15
18.11.2021
Усилители измерительные , ME50S6, ME250S6
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
64158-16
06.06.2021
Датчики силоизмерительные тензорезисторные, C2F, С2FVA2
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
64160-16
06.06.2021
Датчики силоизмерительные тензорезисторные, LF
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
64341-16
24.06.2021
Датчики силоизмерительные тензорезисторные, U
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
65798-16
05.12.2021
Блоки преобразования и обработки измерительной информации, PMX
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
68149-17
26.07.2022
Мосты эталонные переменного тока, BN100A
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
70110-17
29.12.2022
Усилители измерительные прецизионные, DMP41
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
76725-19
29.11.2024
Тензорезисторы фольговые универсальные, Y, C, M, G, E, D, B, F, A, U, S, Q, V
Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
Отсутствует. Подлежат только первичной поверке

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Датчики силоизмерительные (K-MK)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики силоизмерительные (K-MK)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на датчике и типографским способом на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

«Датчики силоизмерительные K-MK. Руководство по эксплуатации», раздел «Область применения и указания по использованию датчика».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к датчикам силоизмерительным K-MK
  • 1. ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».

  • 2. Техническая документация изготовителя.

лист № 4 всего листов 4

Поверка

Поверка

осуществляется по документу МП 58715-14 «ГСИ. Датчики силоизмерительные K-MK. Методика поверки», утвержденному ФГУП «ВНИИМС» в августе 2014 года.

Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ Р 8.663-2009.


Изготовитель


Фирма «Hottinger Baldwin Messtechnik GmbH», Германия Im Tiefen See 45, D-64293 Darmstadt, Germany Тел./факс: +49(6151)8030/ +49(6151)8039100 e-mail: info@hbm.com
http://www.hbm.com

Заявитель

Общество с ограниченной ответственностью «Контрольно-измерительная и Весовая Техника» (ООО «КВТ»), г. Москва 101000, г. Москва, Колпачный переулок, д. 6, стр. 5, офис 22.
Тел: +7 (495)226-64-32, +7 (495) 229-10-80
e-mail: info@hbm.ru
http://www.hbm.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: (495) 437-55-77/ 437-56-66.
e-mail: office@vniims.ru, www.vniims.ru

Конструктивно датчики состоят из упругого элемента с наклеенными на него тензоре-зисторами, соединенными в мостовую схему, а также преобразователя сигнала или без него в зависимости от исполнения. Тензорезисторы располагаются в герметичной полости. Упругий элемент датчика выполнен из нержавеющей стали и заключен в защитный корпус.

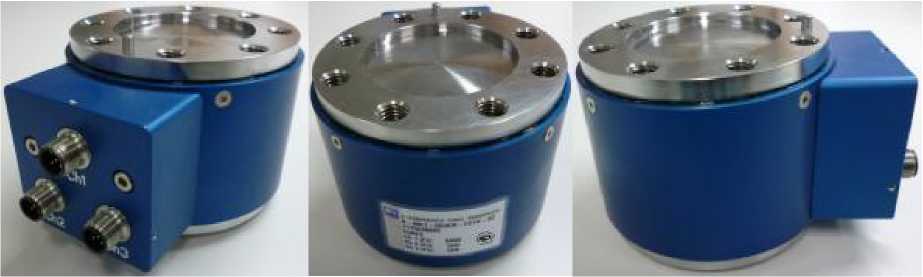

Общий вид датчиков представлен на рисунке 1.

Внешний вид. Датчики силоизмерительные (K-MK), http://oei-analitika.ru Внешний вид. Датчики силоизмерительные (K-MK), http://oei-analitika.ru

Рисунок 1 - Общий вид датчиков силоизмерительных K-MK.

Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, вызванном деформацией, возникающей под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста сигнала напряжения, изменяющегося пропорционально нагрузке. Далее этот сигнал преобразуется в выходной сигнал соответствующий исполнению датчика. Каждый датчик имеет три измерительных канала, по одному на каждую ось нагрузки (Fx, Fy, Fz).

Обозначение модификаций датчиков имеет вид K-MK1-X1-X2-AX3 где:

K-MK - обозначение типа датчиков;

X1 - условное обозначение максимальной нагрузки по оси Fz:

064KN - 64 кН;

016KN - 16 кН;

006KN - 6 кН.

X2 - условное обозначение действующих (активных) измерительных каналов (осей нагрузки):

FZYX - три действующих (активных) измерительных канала, по одному на каждую ось нагрузки (Fx, Fy, Fz);

FZY0 - два действующих (активных) измерительных канала, по одному на каждую ось нагрузки (Fy, Fz);

FZ00 - один действующий (активный) измерительный канал оси нагрузки Fz;

F0Y0 - один действующий (активный) измерительный канал оси нагрузки Fy.

X3 - условное обозначение исполнения:

  • 1 - исполнение при котором в качестве выходного используется сигнал напряжения постоянного тока, а в конструкцию датчика входит соответствующий преобразователь;

  • 2 - исполнение при котором в качестве выходного используется сигнал тока, а в конструкцию датчика входит соответствующий преобразователь;

  • 3 - исполнение при котором в качестве выходного сигнала используется отношение выходного сигнала напряжения к напряжению питания.


  • 1. Датчик ............................................................................................................................1 шт.

  • 2. Эксплуатационная документация................................................................................1 экз.


датчиков приведены в таблицах 1 - 5. Таблица 1

Характеристика

Модификации

K-MK1-064KN-FZYX

K-MK1-064KN-FZY0

K-MK1-064KN-FZ00

Максимальная нагрузка

(Fnom), кН

Fx

5

Fy

5

5

-

Fz

64

64

64

Таблица 2

Характеристика

Модификации

K-MK1-016KN-FZYX

K-MK1-016KN-FZY0

K-MK1-016KN-FZ00

Максимальная нагрузка

(Fnom), кН

Fx

5

Fy

5

5

-

Fz

16

16

16

Таблица 3

Характеристика

Модификации

K-MK1-006KN-FZYX

K-MK1-006KN-FZY0

K-MK1-006KN-FZ00

Максимальная нагрузка

(Fnom), кН

Fx

2

Fy

2

2

-

Fz

6

6

6

Таблица 4

Характеристика

Значение

Пределы допускаемой основной относительной погрешности от нелинейности (Elin), % от Cnom

для каждого из каналов (Fx, Fy, Fz)

±0,5

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды на каждые 10°С, % от Cnom

±0,4

Гистерезис (Fhyst), % от Cnom

0,5

Минимальная нагрузка (Fmin), % от Fnom

0

Предел допустимой нагрузки (Fl), % от Fnom

150

Разрушающая нагрузка, % от Fnom

более 300

Напряжение питания от источника постоянного тока, В

От 15 до 30

Диапазон рабочих температур, °С

от +10 до +60

Масса датчиков, г, не более

2500

Габаритные размеры, мм, не более (ширинахвысотахглубина)

101х81х137,9

Таблица 5

Модификации

Единица величины

Характеристика

Номинальная  чувст

вительность (Cnom)*

Пределы изменения выходного сигнала

Выходной сигнал при минимальной нагрузке

K-MK1-Xi-X2-A1

В

9,5 ± 0,05

От 0,5 до 10

0,5 ± 0,05

К-МК1-Х12-А2

мА

8 ± 0,7

От 4 до 20

12 ± 0,05

k-mk1-x1-x2-A3

мВ/В

От 0,7 до 2,2

-

-

* Примечание - номинальная чувствительность Cnom определяется как разница между уровнем выходного сигнала при максимальной нагрузке Fnom и уровнем выходного сигнала при минимальной нагрузке Fmin
