Номер по Госреестру СИ: 41526-15
41526-15 Калибраторы
(K3607)
Назначение средства измерений:
Калибраторы К3607 (далее по тексту - калибраторы) предназначены для
воспроизведения нормированных электрических сигналов, моделирующих сигналы полномостовых тензометрических датчиков, получаемых под действием заданных механических нагрузок.

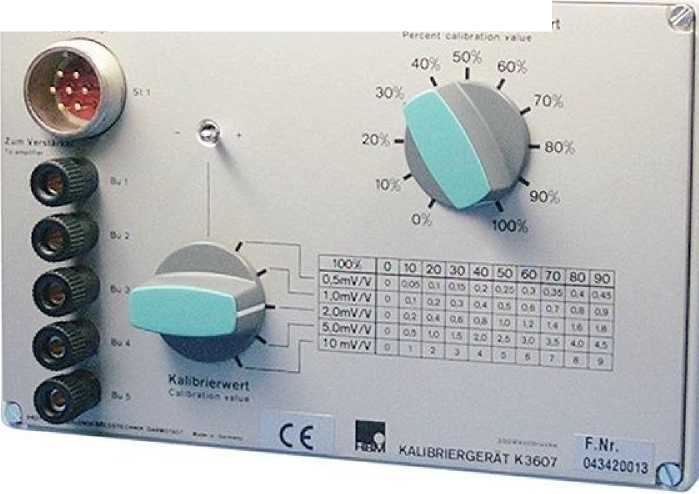

Внешний вид.
Калибраторы
Рисунок № 1
Внешний вид.
Калибраторы
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.04.2020
Номер записи - 129467
ID в реестре СИ - 351867
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, нет данных, Калибратор K3607, К3607,, К3607, K3607, -,
Производитель
Изготовитель - Фирма "Hottinger Baldwin Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 82
Выдано извещений - 2
Кол-во периодических поверок - 49
Кол-во средств измерений - 13
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№448 от 2015.04.16 Об утверждении типов средств измерений (ГР 60464-15 - 60512-15)
№1949 от 2016.12.26 О внесении изменений в описание типа на системы управления модульные B&R Х20
Наличие аналогов СИ: Калибраторы (K3607)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Hottinger Baldwin Messtechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15400-13 13.07.2023 |
Датчики весоизмерительные тензорезисторные, Z6 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
17989-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, S, мод. S2, S9 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
18161-99 01.09.2009 |
Датчики давления, P3MB Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19298-04 01.12.2009 |
Усилители измерительные , MGCplus Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19298-09 01.06.2014 |
Усилители измерительные , MGCplus Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
19298-14 12.11.2019 |
Усилители измерительные , MGCplus Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
19300-05 01.01.2011 |
Усилители мобильные измерительные, Spider 8, Spider 8-30 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20759-03 01.08.2008 |
Приборы весоизмерительные, AED Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20759-07 01.04.2012 |
Преобразователи весоизмерительные, AED, AD Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
20784-03 01.08.2008 |
Датчики весоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20784-04 01.12.2009 |
Датчики весоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20784-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, С Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20785-07 01.04.2012 |
Приборы весоизмерительные, WE Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20785-09 01.01.2015 |
Приборы весоизмерительные, WE Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21125-01 01.03.2012 |
Датчики перемещения индуктивные, WA Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21125-13 25.06.2018 |
Датчики перемещений индуктивные, WA Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21172-03 01.08.2008 |
Датчики весоизмерительные тензорезисторные, PW, FIT Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21172-09 01.01.2015 |
Датчики весоизмерительные тензорезисторные, PW, PWS, FIT, SP4, DF2S Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21174-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, RSC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21175-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, RTN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21175-13 07.06.2023 |
Датчики весоизмерительные тензорезисторные, RTN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21176-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, U2A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21177-03 01.08.2008 |
Датчики весоизмерительные тензорезисторные, HLC, TLC, THC, BLC, ELC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21177-13 13.07.2023 |
Датчики весоизмерительные тензорезисторные, HLC, BLC, ELC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27608-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, Z Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27608-16 21.12.2021 |
Датчики силоизмерительные тензорезисторные, Z Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
27609-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27609-17 27.02.2022 |
Датчики силоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
29795-05 01.09.2010 |
Усилители измерительные , PME Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
29795-09 04.12.2019 |
Усилители измерительные , PME Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
30463-05 |
Датчик крутящего момента, Т 4А Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31407-06 01.04.2011 |
Датчики крутящего момента силы, T10F Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31407-09 01.10.2014 |
Датчики крутящего момента силы, T10F; T11; T12; T40 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
31408-06 01.04.2011 |
Датчики крутящего момента силы, T32FNA, T34FN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31409-06 01.04.2011 |
Датчики крутящего момента силы, T20WN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31409-09 01.10.2014 |
Датчики крутящего момента силы, T20WN, T22 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
31409-17 09.03.2022 |
Датчики крутящего момента силы, T20WN, T22 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
31410-06 01.04.2011 |
Датчики крутящего момента силы, T 4A, T 5 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31412-06 01.04.2011 |
Датчики крутящего момента силы, TB 1A, TB 2 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32602-06 01.10.2011 |
Мосты эталонные переменного тока, BN-100A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32602-12 20.01.2017 |
Мосты эталонные переменного тока, BN-100A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32876-06 01.11.2011 |
Калибраторы, K3608 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
34168-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, SSC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
35963-07 |
Калибратор, K3607 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
41034-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, U Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41526-09 01.10.2014 |
Калибраторы, K3607 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41526-15 16.04.2020 |
Калибраторы, K3607 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41587-09 01.11.2014 |
Усилители измерительные , QuantumX Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41587-12 27.12.2021 |
Усилители измерительные , QuantumX Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41759-09 04.12.2019 |
Усилители измерительные , RM4220 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41760-09 01.12.2014 |
Усилители измерительные прецизионные, DMP40, DMP40S2 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41761-09 04.12.2019 |
Усилители измерительные , MVD, SCOUT Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41762-09 04.12.2019 |
Усилители измерительные , CANHEAD Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41772-09 04.12.2019 |
Калибраторы, K148 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41774-09 04.12.2019 |
Калибраторы, K800 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41944-09 01.12.2014 |
Датчики давления, P3MB, P3MBP, P3MBP BlueLine, P3TCP, P3TCP BlueLine, P3IC, P3ICP, P8AP Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41945-09 24.12.2019 |
Датчики давления, P15, P2V Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
42017-09 01.01.2015 |
Приборы весоизмерительные, DIS2116; DWS2103 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48828-12 20.01.2017 |
Усилители измерительные , EspressoDAQ Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51385-12 28.09.2017 |
Усилители измерительные , QuantumX мод. MX1615 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56975-14 28.03.2019 |
Датчики весоизмерительные тензорезисторные, U2A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57117-14 16.04.2019 |
Устройства обработки аналоговых данных, AED, AD Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58715-14 07.10.2019 |
Датчики силоизмерительные, K-MK Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60480-15 07.02.2025 |
Датчики весоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62333-15 18.11.2021 |
Усилители измерительные , ME50S6, ME250S6 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64158-16 06.06.2021 |
Датчики силоизмерительные тензорезисторные, C2F, С2FVA2 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64160-16 06.06.2021 |
Датчики силоизмерительные тензорезисторные, LF Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64341-16 24.06.2021 |
Датчики силоизмерительные тензорезисторные, U Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65798-16 05.12.2021 |
Блоки преобразования и обработки измерительной информации, PMX Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68149-17 26.07.2022 |
Мосты эталонные переменного тока, BN100A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70110-17 29.12.2022 |
Усилители измерительные прецизионные, DMP41 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73014-18 30.10.2024 |
Усилители измерительные , QuantumX и SomatXR Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76725-19 29.11.2024 |
Тензорезисторы фольговые универсальные, Y, C, M, G, E, D, B, F, A, U, S, Q, V Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
Отсутствует. Подлежат только первичной поверке |
Кто поверяет Калибраторы (K3607)
Стоимость поверки Калибраторы (K3607)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
7155 | 15929 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
17838 | 15929 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
17838 | 15929 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
17838 | 15929 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
17838 | 15929 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на переднюю панель калибраторов методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений с помощью калибраторов К3607 указаны в документе «Калибратор К3607. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к калибраторам К3607
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской федерации о техническом регулировании.
Поверка
ПоверкаОсуществляется по документу МП-085/551-2015 «Калибраторы К3607. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 10 февраля 2015 года.
Перечень основных средств, применяемых при поверке:
-
- мультиметр цифровой прецизионный 8508А (Госреестр 25984-14);
-
- калибратор универсальный Fluke 5520A (Госреестр 23346-02).
Изготовитель
Фирма «Hottinger Baldwin Messtechnik GmbH», Германия.
Почтовый адрес: Im Tiefen See 45, 64293, Darmstadt, Germany
Тел. +49 6151 803 9 100 Факс: +49 6151 803 9 100
Заявитель
Фирма «Gostnorm AG», Германия
Почтовый адрес: Kirchstr.26, 41849, Wassenberg, Germany
Тел. +49 2432 934 78-0 / Факс: +49 2432 934 78-29
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00;
http://www.rostest.ru.
Калибраторы К3607 представляют собой портативные измерительные приборы, на передней панели которых расположены: переключатели диапазонов воспроизведения, установки уровней электрических сигналов, переключатель полярности напряжения питания тензометрических датчиков, соединительные колодки и разъем для подключения к калибруемому измерительному прибору.
Калибраторы К3607 схемотехнически представляют собой прецизионную резистивную цепь типа «звезда», имитирующую тензометрический полномостовой датчик сопротивлением 350 Ом. Воспроизведение нормированных электрических сигналов обеспечивается путем изменения значений переменных сопротивлений, уровня и полярности напряжения, приложенного к резистивной цепи.
Низкая собственная ёмкость и индуктивность применяемых прецизионных сопротивлений обеспечивает высокую точность калибраторов К3607.
Компенсация резистивных и ёмкостных влияний при использовании длинных соединительных кабелей достигается применением 6-проводной схемы подключения.
Внешний вид калибраторов К3607 изображен на рисунке 1.
роо/ ~
- o^v/v tOmV/V JOmV/v - 5 OmV/V J f JOmv/V
3O'*O io:
°ч о?|оЫ ^03 IC.4 01*
k2*.i гоТГь*
Рисунок 1 - Внешний вид калибраторов К3607
Основные метрологические и технические характеристики калибраторов К3607
представлены в таблице 1.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизведения коэффициента преобразования, мВ/В |
± 0,5; ± 1; ± 2; ± 5; ± 10 |
|
Пределы допускаемой приведенной погрешности воспроизведения коэффициента преобразования, % |
0,025 |
|
Диапазон частот напряжения питания измерительной части калибратора (моста), Г ц |
от 0 (напряжение постоянного тока) до 5000 |
|
Номинальный диапазон напряжений питания измерительной части калибратора (моста), В |
от 0,5 до 12 |
|
Максимально допустимое напряжение питания измерительной части калибратора (моста), В |
18 |
|
Эквивалентное сопротивление измерительной части калибратора (моста), Ом |
350 |
|
Полярность выходного сигнала |
положительная или отрицательная |
|
Воспроизводимые значения коэффициента преобразования в установленном пределе, % |
от 0 до 100 с шагом 10 |
|
Диапазон рабочих температур, °С |
от 10 до 60 |
|
Г абаритные размеры (длина х ширина х высота), мм |
200 х 110 х 120 |
|
Масса, кг, не более |
1 |
