Номер по Госреестру СИ: 31409-17
31409-17 Датчики крутящего момента силы
(T20WN, T22)
Назначение средства измерений:
Датчики крутящего момента силы серий T20WN, T22 (далее - датчики) предназначены для измерений крутящего момента силы в составе измерительных систем или систем управления. Датчики серии T20WN дополнительно предназначены для измерений частоты вращения.

Внешний вид.

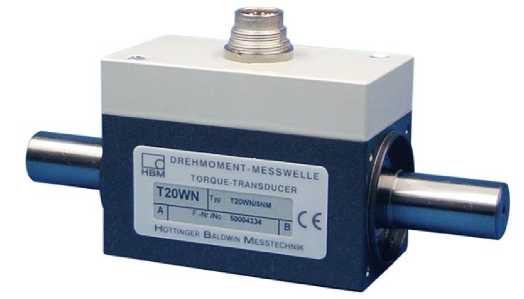

Датчики крутящего момента силы
Рисунок № 1

Внешний вид.

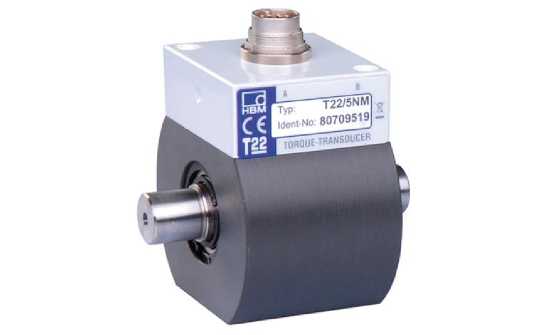

Датчики крутящего момента силы
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 09.03.2022
Номер записи - 116975
ID в реестре СИ - 339375
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, мод. T22/200NM, Датчик крутящего момента силысерии T22, T22/50NM, T22/500Nm, T22/20Nm, T22/200NM, T22/10Nm, T22/100NM, T22 100Nm, T22, T20WN/50NM, T20WN/10Nm, T20WN/0,1NM, T20WN 20Nm, T20WN / 50 Nm, T20WN,
Производитель
Изготовитель - Фирма "Hottinger Baldwin Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².
В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.
Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.
Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.
Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".
Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 82
Выдано извещений - 0
Кол-во периодических поверок - 64
Кол-во средств измерений - 38
Кол-во владельцев - 12
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2381 от 2024.10.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№471 от 2017.03.09 Об утверждении типов средств измерений
Наличие аналогов СИ: Датчики крутящего момента силы (T20WN, T22)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Hottinger Baldwin Messtechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15400-13 13.07.2023 |
Датчики весоизмерительные тензорезисторные, Z6 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
17989-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, S, мод. S2, S9 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
18161-99 01.09.2009 |
Датчики давления, P3MB Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19298-04 01.12.2009 |
Усилители измерительные , MGCplus Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19298-09 01.06.2014 |
Усилители измерительные , MGCplus Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
19298-14 12.11.2019 |
Усилители измерительные , MGCplus Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
19300-05 01.01.2011 |
Усилители мобильные измерительные, Spider 8, Spider 8-30 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20759-03 01.08.2008 |
Приборы весоизмерительные, AED Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20759-07 01.04.2012 |
Преобразователи весоизмерительные, AED, AD Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
20784-03 01.08.2008 |
Датчики весоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20784-04 01.12.2009 |
Датчики весоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20784-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, С Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20785-07 01.04.2012 |
Приборы весоизмерительные, WE Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20785-09 01.01.2015 |
Приборы весоизмерительные, WE Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21125-01 01.03.2012 |
Датчики перемещения индуктивные, WA Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21125-13 25.06.2018 |
Датчики перемещений индуктивные, WA Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21172-03 01.08.2008 |
Датчики весоизмерительные тензорезисторные, PW, FIT Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21172-09 01.01.2015 |
Датчики весоизмерительные тензорезисторные, PW, PWS, FIT, SP4, DF2S Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21174-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, RSC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21175-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, RTN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21175-13 07.06.2024 |
Датчики весоизмерительные тензорезисторные, RTN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21176-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, U2A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21177-03 01.08.2008 |
Датчики весоизмерительные тензорезисторные, HLC, TLC, THC, BLC, ELC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21177-13 13.07.2023 |
Датчики весоизмерительные тензорезисторные, HLC, BLC, ELC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27608-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, Z Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27608-16 21.12.2021 |
Датчики силоизмерительные тензорезисторные, Z Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
27609-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27609-17 27.02.2022 |
Датчики силоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
29795-05 01.09.2010 |
Усилители измерительные , PME Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
29795-09 04.12.2019 |
Усилители измерительные , PME Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
30463-05 |
Датчик крутящего момента, Т 4А Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31407-06 01.04.2011 |
Датчики крутящего момента силы, T10F Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31407-09 01.10.2014 |
Датчики крутящего момента силы, T10F; T11; T12; T40 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
31408-06 01.04.2011 |
Датчики крутящего момента силы, T32FNA, T34FN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31409-06 01.04.2011 |
Датчики крутящего момента силы, T20WN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31409-09 01.10.2014 |
Датчики крутящего момента силы, T20WN, T22 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
31409-17 09.03.2022 |
Датчики крутящего момента силы, T20WN, T22 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
31410-06 01.04.2011 |
Датчики крутящего момента силы, T 4A, T 5 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31412-06 01.04.2011 |
Датчики крутящего момента силы, TB 1A, TB 2 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32602-06 01.10.2011 |
Мосты эталонные переменного тока, BN-100A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32602-12 20.01.2017 |
Мосты эталонные переменного тока, BN-100A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32876-06 01.11.2011 |
Калибраторы, K3608 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
34168-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, SSC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
35963-07 |
Калибратор, K3607 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
41034-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, U Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41526-09 01.10.2014 |
Калибраторы, K3607 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41526-15 16.04.2020 |
Калибраторы, K3607 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41587-09 01.11.2014 |
Усилители измерительные , QuantumX Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41587-12 27.12.2021 |
Усилители измерительные , QuantumX Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41759-09 04.12.2019 |
Усилители измерительные , RM4220 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41760-09 01.12.2014 |
Усилители измерительные прецизионные, DMP40, DMP40S2 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41761-09 04.12.2019 |
Усилители измерительные , MVD, SCOUT Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41762-09 04.12.2019 |
Усилители измерительные , CANHEAD Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41772-09 04.12.2019 |
Калибраторы, K148 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41774-09 04.12.2019 |
Калибраторы, K800 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41944-09 01.12.2014 |
Датчики давления, P3MB, P3MBP, P3MBP BlueLine, P3TCP, P3TCP BlueLine, P3IC, P3ICP, P8AP Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41945-09 24.12.2019 |
Датчики давления, P15, P2V Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
42017-09 01.01.2015 |
Приборы весоизмерительные, DIS2116; DWS2103 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48828-12 20.01.2017 |
Усилители измерительные , EspressoDAQ Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51385-12 28.09.2017 |
Усилители измерительные , QuantumX мод. MX1615 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56975-14 28.03.2019 |
Датчики весоизмерительные тензорезисторные, U2A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57117-14 16.04.2019 |
Устройства обработки аналоговых данных, AED, AD Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58715-14 07.10.2019 |
Датчики силоизмерительные, K-MK Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
62333-15 18.11.2021 |
Усилители измерительные , ME50S6, ME250S6 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64158-16 06.06.2021 |
Датчики силоизмерительные тензорезисторные, C2F, С2FVA2 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64160-16 06.06.2021 |
Датчики силоизмерительные тензорезисторные, LF Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64341-16 24.06.2021 |
Датчики силоизмерительные тензорезисторные, U Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65798-16 05.12.2021 |
Блоки преобразования и обработки измерительной информации, PMX Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68149-17 26.07.2022 |
Мосты эталонные переменного тока, BN100A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70110-17 29.12.2022 |
Усилители измерительные прецизионные, DMP41 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76725-19 29.11.2024 |
Тензорезисторы фольговые универсальные, Y, C, M, G, E, D, B, F, A, U, S, Q, V Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
Отсутствует. Подлежат только первичной поверке |
Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.
Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.
Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.
Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Датчики крутящего момента силы (T20WN, T22)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 13 | 1 | 12 | 0 | 12 | 0 | 12 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 6 | 1 | 5 | 0 | 6 | 1 | 5 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 32 | 0 | 30 | 0 | 15 | 0 | 15 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 12 | 11 | 0 | 12 | 0 | 4 | 0 | 4 |
Стоимость поверки Датчики крутящего момента силы (T20WN, T22)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
43700 | 43700 |
Знак утверждения типа
Знак утверждения типананосится на корпус датчиков методом наклеивания и на титульный лист руководство по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Лист № 4 Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам крутящего момента силы серий T20WN, T22
Техническая документация «Hottinger Baldwin Messtechnik GmbH», Германия
Поверка
Поверкаосуществляется по документу МП АПМ 76-16 «Датчики крутящего момента силы серий T20WN, T22. Методика поверки», утвержденному ООО «Автопрогресс-М» 28.10.2016г.
Основные средства поверки:
-
- рабочие эталоны 1-ого разряда по ГОСТ Р 8.752-2011;
-
- тахометр АТТ серии 6000, (рег. № 27264-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Hottinger Baldwin Messtechnik GmbH», Германия
Адрес: Im Tiefen See 45 64293 Darmstadt, Germany
Тел.: +49 6151 8030; Факс: +49 6151 8039100
E-mail: info@hbm.com
Заявитель
«GostNorm AG», Г ермания
Адрес: Kirchstr. 26, 41849 Wassenberg, Germany Тел.: +49 2432 - 934 78-0
E-mail: info@gn-ag.de
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Датчики серий T20WN, Т22 измеряют динамический и статический крутящий моменты силы.
Измерительная система датчиков выполнена на основе тензорезисторов, наклеенных на поверхность чувствительного упругого элемента датчиков и соединенных в мостовую электрическую цепь. В датчиках серии T20WN чувствительный элемент дополнительно оборудуется крыльчаткой оптической системы контроля частоты вращения или угла поворота. Измерения крутящего момента силы могут выполняться в любых направлениях вращения.
Конструктивно датчики выполнены в неразборном корпусе специальной формы, являющимся статором, внутри которого вращается чувствительный элемент в форме гладкого цилиндрического вала, являющийся ротором. Встроенные опорные подшипники позволяют использовать датчики в качестве опорного узла, что упрощает конструкцию измерительной системы. Для устранения малых паразитных нагрузок и упрощения монтажа, датчики могут комплектоваться стандартными сильфонными компенсационными муфтами.
Датчики выпускаются в следующих модификациях: T20WN/XNM; T22/XNM, где «X» - это символ значения номинального крутящего момента силы, «NM» - символ единицы измерений (Н-м). Например, T22/5NM.
Выпускаемые модификации датчиков отличаются метрологическими характеристиками, маркировкой, материалом исполнения корпуса, габаритными размерами и массой.
Датчики работают в комплексе с измерительными усилителями фирмы «Hottinger Baldwin Iesstechnik GmbH» IGCplus, QuantumX, РМЕ.
Общий вид датчиков приведён на рисунках 1 - 2

T22MNM|
Ident-No 80709^21
Рисунок 1 - Внешний вид датчиков T20WN Рисунок 2 - Внешний вид датчиков T22
Пломбирование датчиков крутящего момента силы серий T20WN, T22 не
предусмотрено. Конструкция корпуса датчиков является неразборной, что обеспечивает
Лист № 2 Всего листов 4 ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Программное обеспечение отсутствует.Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Серия |
T20WN |
Т22 | ||
|
Диапазон измерений крутящего момента силы (±Мном)*, Н-м |
от -0,1 до +0,1 от -0,2 до +0,2 от -0,5 до +0,5 от -1,0 до +1,0 от -2,0 до +2,0 от -5,0 до +5,0 от -10,0 до +10,0 от -20,0 до +20,0 от -50,0 до +50,0 от -100,0 до +100,0 от -200,0 до +200,0 |
от -5,0 до +5,0 от -10,0 до +10,0 от -20,0 до +20,0 |
от -50,0 до +50,0 от -100,0 до +100,0 от -200,0 до +200,0 |
от -500,0 до +500,0 от -1000,0 до +1000,0 |
|
Класс точности |
0,2 |
0,5 | ||
|
Нелинейность, % |
±0,1 |
±0,3 | ||
|
Номинальная чувствительность:
|
10 |
5 8 | ||
|
Диапазон измерений частоты вращения ротора датчика, мин-1 |
от 0 до 3000 | |||
|
Пределы допускаемой относительной погрешности измерений частоты вращения ротора датчика, % |
±0,1 | |||
|
* - знак «+» обозначает вращение по часовой стрелке, знак «-» обозначает вращение против часовой стрелки. | ||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Серия |
T20WN |
Т22 | ||
|
Максимально допустимая частота вращения ротора датчика, мин-1 |
10000 |
16000 |
12000 |
9000 |
|
Выходной сигнал системы измерения частоты вращения, В |
5 (два прямоугольн ых импульсных сигнала) |
- | ||
|
Диапазон рабочих температур, °С |
от +5 до +45 | |||
|
Диапазон температур эксплуатации, °С |
от 0 до +60 | |||
|
Предельная допустимая нагрузка, % от ±Мном, не менее |
±200 | |||
|
Масса, кг, не более |
0,6 |
2,0 | ||
|
Габаритные размеры, мм, не более
|
170 56 73 |
120 105 97,5 | ||
|
Средний срок службы, лет |
5 | |||
