Номер по Госреестру СИ: 41762-09
41762-09 Усилители измерительные
(CANHEAD)
Назначение средства измерений:
Усилители измерительные CANHEAD (далее по тексту - усилители) предназначены для измерения электрических сигналов от четвертьмостовых, полумостовых и полномостовых тензометрических датчиков, источников напряжения постоянного тока.

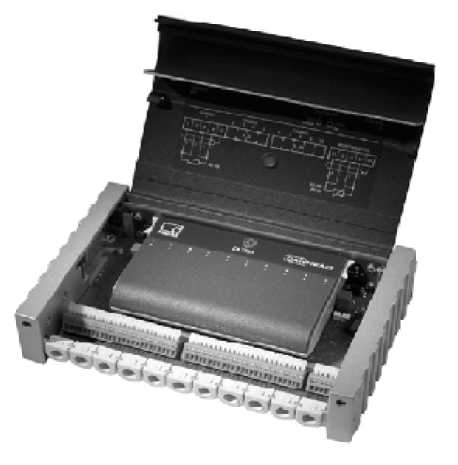

Внешний вид.
Усилители измерительные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 04.12.2019
Номер записи - 129743
ID в реестре СИ - 352143
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Hottinger Baldwin Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1927 от 2014.12.04 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 41675-09 - 18649-09)
№2725 от 2017.12.06 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Сбербанк"
Наличие аналогов СИ: Усилители измерительные (CANHEAD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Hottinger Baldwin Messtechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15400-13 13.07.2023 |
Датчики весоизмерительные тензорезисторные, Z6 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
17989-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, S, мод. S2, S9 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
18161-99 01.09.2009 |
Датчики давления, P3MB Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19298-04 01.12.2009 |
Усилители измерительные , MGCplus Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19298-09 01.06.2014 |
Усилители измерительные , MGCplus Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
19298-14 12.11.2019 |
Усилители измерительные , MGCplus Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
19300-05 01.01.2011 |
Усилители мобильные измерительные, Spider 8, Spider 8-30 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20759-03 01.08.2008 |
Приборы весоизмерительные, AED Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20759-07 01.04.2012 |
Преобразователи весоизмерительные, AED, AD Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
20784-03 01.08.2008 |
Датчики весоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20784-04 01.12.2009 |
Датчики весоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20784-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, С Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20785-07 01.04.2012 |
Приборы весоизмерительные, WE Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20785-09 01.01.2015 |
Приборы весоизмерительные, WE Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21125-01 01.03.2012 |
Датчики перемещения индуктивные, WA Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21125-13 25.06.2018 |
Датчики перемещений индуктивные, WA Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21172-03 01.08.2008 |
Датчики весоизмерительные тензорезисторные, PW, FIT Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21172-09 01.01.2015 |
Датчики весоизмерительные тензорезисторные, PW, PWS, FIT, SP4, DF2S Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21174-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, RSC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21175-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, RTN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21175-13 07.06.2024 |
Датчики весоизмерительные тензорезисторные, RTN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21176-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, U2A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21177-03 01.08.2008 |
Датчики весоизмерительные тензорезисторные, HLC, TLC, THC, BLC, ELC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21177-13 13.07.2023 |
Датчики весоизмерительные тензорезисторные, HLC, BLC, ELC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27608-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, Z Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27608-16 21.12.2021 |
Датчики силоизмерительные тензорезисторные, Z Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
27609-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27609-17 27.02.2022 |
Датчики силоизмерительные тензорезисторные, C Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
29795-05 01.09.2010 |
Усилители измерительные , PME Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
29795-09 04.12.2019 |
Усилители измерительные , PME Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
30463-05 |
Датчик крутящего момента, Т 4А Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31407-06 01.04.2011 |
Датчики крутящего момента силы, T10F Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31407-09 01.10.2014 |
Датчики крутящего момента силы, T10F; T11; T12; T40 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
31408-06 01.04.2011 |
Датчики крутящего момента силы, T32FNA, T34FN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31409-06 01.04.2011 |
Датчики крутящего момента силы, T20WN Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31409-09 01.10.2014 |
Датчики крутящего момента силы, T20WN, T22 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
31409-17 09.03.2022 |
Датчики крутящего момента силы, T20WN, T22 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
31410-06 01.04.2011 |
Датчики крутящего момента силы, T 4A, T 5 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31412-06 01.04.2011 |
Датчики крутящего момента силы, TB 1A, TB 2 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32602-06 01.10.2011 |
Мосты эталонные переменного тока, BN-100A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32602-12 20.01.2017 |
Мосты эталонные переменного тока, BN-100A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32876-06 01.11.2011 |
Калибраторы, K3608 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
34168-07 01.04.2012 |
Датчики весоизмерительные тензорезисторные, SSC Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
35963-07 |
Калибратор, K3607 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
41034-09 01.10.2014 |
Датчики силоизмерительные тензорезисторные, U Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41526-09 01.10.2014 |
Калибраторы, K3607 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41526-15 16.04.2020 |
Калибраторы, K3607 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41587-09 01.11.2014 |
Усилители измерительные , QuantumX Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41587-12 27.12.2021 |
Усилители измерительные , QuantumX Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41759-09 04.12.2019 |
Усилители измерительные , RM4220 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41760-09 01.12.2014 |
Усилители измерительные прецизионные, DMP40, DMP40S2 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41761-09 04.12.2019 |
Усилители измерительные , MVD, SCOUT Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41762-09 04.12.2019 |
Усилители измерительные , CANHEAD Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41772-09 04.12.2019 |
Калибраторы, K148 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41774-09 04.12.2019 |
Калибраторы, K800 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41944-09 01.12.2014 |
Датчики давления, P3MB, P3MBP, P3MBP BlueLine, P3TCP, P3TCP BlueLine, P3IC, P3ICP, P8AP Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41945-09 24.12.2019 |
Датчики давления, P15, P2V Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
42017-09 01.01.2015 |
Приборы весоизмерительные, DIS2116; DWS2103 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48828-12 20.01.2017 |
Усилители измерительные , EspressoDAQ Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51385-12 28.09.2017 |
Усилители измерительные , QuantumX мод. MX1615 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56975-14 28.03.2019 |
Датчики весоизмерительные тензорезисторные, U2A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57117-14 16.04.2019 |
Устройства обработки аналоговых данных, AED, AD Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58715-14 07.10.2019 |
Датчики силоизмерительные, K-MK Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
62333-15 18.11.2021 |
Усилители измерительные , ME50S6, ME250S6 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64158-16 06.06.2021 |
Датчики силоизмерительные тензорезисторные, C2F, С2FVA2 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64160-16 06.06.2021 |
Датчики силоизмерительные тензорезисторные, LF Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64341-16 24.06.2021 |
Датчики силоизмерительные тензорезисторные, U Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65798-16 05.12.2021 |
Блоки преобразования и обработки измерительной информации, PMX Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68149-17 26.07.2022 |
Мосты эталонные переменного тока, BN100A Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70110-17 29.12.2022 |
Усилители измерительные прецизионные, DMP41 Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76725-19 29.11.2024 |
Тензорезисторы фольговые универсальные, Y, C, M, G, E, D, B, F, A, U, S, Q, V Фирма "Hottinger Baldwin Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
Отсутствует. Подлежат только первичной поверке |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Усилители измерительные (CANHEAD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Усилители измерительные (CANHEAD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации типографским способом и на переднюю панель усилителей методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений с помощью усилителей измерительных CANHEAD указаны в документе «Усилители измерительные CANHEAD. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к усилителям измерительным CANHEAD
-
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП-139/447-2009 «Усилители
измерительные CANHEAD. Методика поверки», утвержденным ГЦИ СИ ФГУ «Ростест-Москва» в сентябре 2009 года.
Основное оборудование, используемое при поверке:
-
- калибратор универсальный Fluke 5520A (Госреестр 23346-02);
-
- калибратор К3608 (Госреестр 32876-06).
Изготовитель
«Hottinger Baldwin Messtechnik GmbH», Германия.
Im Tiefen See 45, 64293, Darmstadt, Германия Почтовый адрес: Im Tiefen See 45, 64293, Darmstadt, Германия Тел. +49 6151 803 9 100 Факс: +49 6151 803 9 100
Заявитель
Gostnorm AG
Kirchstr.26, 41849 Wassenberg, Германия
Почтовый адрес: Kirchstr.26, 41849, Wassenberg, Германия
Тел. +49 2432 934 78-0 / Факс: +49 2432 934 78-29
Лист № 4 Всего листов 4
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
117418, г. Москва, Нахимовский проспект, 31, Тел. (495) 544-00-00 www.rostest.ru, info@rostest.ru
Усилители конструктивно выполнены в виде усилительного модуля СА1030, размещённого внутри базовых модулей СВ1014-120, СВ1014-350, СВ1014-700, СВ1014-1000, СВ1015-120, СВ1015-350, СВ1015-700, СВ1015-1000, СВ1016-120, СВ1016-350 или СВ1010. Базовые модули отличаются типами подключаемых датчиков и способами подключения (см. таблицу 1).
Усилительный модуль СА1030 предназначен для работы с базовыми модулями и производит цифровую обработку сигналов, поступающих через базовые модули. Усилительный модуль СА1030 также содержит цифровые фильтры низких частот с характеристиками Бесселя. Управление и питание усилителей осуществляется по шине CAN bus.
На передней панели усилителей размещены разъемы для подключения измерительных цепей и температурной компенсации, а на задней - разъемы для подключения к интерфейсу CAN bus и два световых индикатора состояния соединения.
Усилители измерительные CANHEAD имеют 10 измерительных каналов и осуществляют усиление и цифровое преобразование электрических сигналов, поступающих от первичных измерительных преобразователей, с разрешающей способностью до 23 бит и частотой дискретизации до 300 Гц по каждому каналу и дальнейшую передачу полученных данных по интерфейсу CAN bus.
Фотография общего вида изображена на рисунке 1.
Рисунок 1- Фотография общего вида усилителей измерительных CANHEAD
Таблица 1 - Перечень базовых модулей
|
Тип базового модуля |
Тип подключаемого датчика |
Схема подключения датчика и тип соединения |
|
СВ1010 |
Тензометрический полномостовой и полумостовой, источник напряжения |
6-проводная, разъёмы RJ45 |
|
СВ1014-120 |
Тензометрический четвертьмостовой, 120 Ом |
3-проводная, подпружиненные зажимы или пайка |
|
СВ1014-350 |
Тензометрический четвертьмостовой, 350 Ом | |
|
СВ 1014-700 |
Тензометрический четвертьмостовой, 700 Ом | |
|
СВ1014-1000 |
Тензометрический четвертьмостовой, 1000 Ом | |
|
СВ1015-120 |
Тензометрический четвертьмостовой, 120 Ом |
4-проводная, подпружиненные зажимы или пайка |
|
СВ1015-350 |
Тензометрический четвертьмостовой, 350 Ом | |
|
СВ 1015-700 |
Тензометрический четвертьмостовой, 700 Ом | |
|
СВ1015-1000 |
Тензометрический четвертьмостовой, 1000 Ом | |
|
СВ1016-120 |
Тензометрический четвертьмостовой, 120 Ом |
4-проводная, разъёмы RJ45 |
|
СВ1016-350 |
Тензометрический четвертьмостовой, 350 Ом |
Основные метрологические и технические характеристики сменных измерительных модулей представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики сменных
измерительных модулей
|
Наименование |
Характеристика (диапазон измерения, погрешность) | ||
|
Класс точности |
0,1 | ||
|
Несущая частота, Гц |
600 | ||
|
Количество измерительных каналов |
10 | ||
|
Входы для подключения тензометрических датчиков | |||
|
Напряжение питания датчика, В |
0,5 |
1 |
2,5 |
|
Диапазоны измерения коэффициента преобразования, мВ/В |
20 |
10 |
4 |
|
Входы для подключения источников напряжения постоянного тока | |||
|
Входное сопротивление, МОм |
2 | ||
|
Диапазон измерения, В |
от минус 10 до 10 | ||
|
Напряжение питания |
от 10 до 36 В постоянного тока | ||
|
Потребляемая мощность, Вт, не более |
1,8 | ||
|
Габаритные размеры (длина х ширина х высота), мм, не более |
182 х 131 х 40 | ||
|
Масса, кг, не более |
0,58 | ||
|
Условия эксплуатации: | |||
|
рабочий диапазон температур, °C |
от минус 30 до 70 | ||
|
относительная влажность, % |
от 10 до 90 | ||
