МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

4 декабря 2017 г.                                                      „      2682

Москва

О внесении изменений в описание типа на усилители измерительные MGCplus

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением филиала Товарищества с ограниченной ответственностью «КонтроллВахенд а Техника (КВТ) ОЮ» б/д № 73-М приказываю:

  • 1. Внести изменения в описание типа на усилители измерительные MGCplus, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 19298-14, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Управлению метрологии (Е.Р. Л азарен ко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

\____—_____

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «4» декабря 2017 г. № 2682

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Усилители измерительные MGCplus Назначение средства измерений

Усилители измерительные MGCplus (далее по тексту - усилители) предназначены для измерений электрических сигналов от датчиков различных физических величин, преобразований усиленных сигналов в цифровую форму и индикации значений измеряемых физических величин.

Описание средства измерений

Усилители измерительные MGCplus осуществляют усиление электрических сигналов от первичных измерительных преобразователей - тензометрических, пьезоэлектрических, потенциометрических, индуктивных и резистивных датчиков, термопар и термометров сопротивления, датчиков крутящего момента, источников частотного сигнала и инкрементных датчиков. Усилители осуществляют запоминание и индикацию значений измеряемых величин при одновременных многократных измерениях.

Усилители конструктивно выполнены в виде базового блока и сменных одноканальных или многоканальных измерительных модулей для работы практически со всеми видами измерительных преобразователей. Подключение измерительных преобразователей осуществляется при помощи сменных соединительных плат.

Каждый измерительный модуль имеет внутренний процессор, производящий цифровую обработку сигналов, поступающих с измерительных преобразователей. Измерительные модули содержат цифровые фильтры низких частот с характеристиками Б аттср во рта и Бесселя. Одноканальные измерительные модули также содержат выходные разъемы аналоговых сигналов.

Управление усилителем осуществляется при помощи встроенного микропроцессора или при помощи внешнего управляющего компьютера через коммуникационный процессор СР, имеющий интерфейсы RS232, RS485, ETHERNET, USB.

На передней панели базового блока размещены:

панель индикации и управления;

сменные измерительные модули.

На задней панели базового блока размещены:

блок питания;

коммуникационный процессор; сменные соединительные платы.

Фотография общего вида изображена на рисунке 1. Пломбирование усилителей не предусмотрено.

Приказ Росстандарта №2682 от 04.12.2017, https://oei-analitika.ru

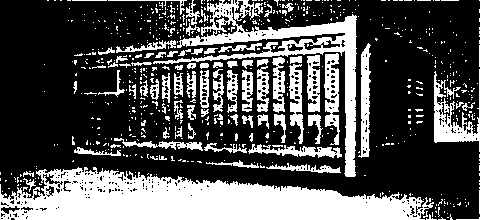

Рисунок 1 - Фотография общего вида усилителей измерительных MGCplus

Метрологические и технические характеристики

Основные технические характеристики сменных измерительных модулей представлены в таблицах 1-13.

Одноканальный сменный измерительный модуль ML01 предназначен для преобразования сигналов от термопар, пьезоэлектрических измерительных преобразователей, источников напряжения и силы постоянного тока.

Таблица 1 - Основные технические характеристики измерительного модуля ML01

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,03

Усилитель постоянного тока

Вход для измерения напряжения

Диапазон измерения напряжения (выбираемый), В

±10,2

±0.0765

Смещение нуля, В

±10

±0,075

Диапазон измеряемых частот, Гц

от 0 о 2400

от 0 до 250

Внутреннее сопротивление источника сигнала, кОм

менее 1,3

Вход для измерения температуры

Диапазон линеаризации, °C: для термопар типа К

от -158 до +1414

от -191 до +1414

для термопар типа J

от -167 до +1192

от -190 до +1192

для термопар типа Т

от -210 до +393

от -237 до “-393

для термопар типа Е

от -161 до +1005

от -205 до +1005

для термопар типа N

от -186 до +1300

от -219 до+1300

для термопар типа S

от-181 до+1755

от -50 до +1755

для термопар типа В

от 570 до 1814

от 160 до 1814

для термопар типа R

от 178 до 1769

от -50 до +1769

Предел допускаемой абсолютной погрешности, °C

±0,06

±0,25 (±0.6)’   1

Максимальное внутреннее сопротивление, кОм

1 3

Температурный диапазон компенсации холодного

от -20 ло +60

спая, °C

Вход для измерения силы тока

Диапазон измерения силы тока, мА

±50

Диапазон измеряемых частот, Гц

от 0 до 2400

Смещение нуля, мА

от 0 до 50

Максимальное допустимое синфазное напряжение, В

62

Нелинейность, %

менее 0,02

Влияние изменения температуры окружающей среды на 10 °C, % на чувствительность

менее 0,02

Примечание - * для термопар типов S, В, R

Одноканальный сменный измерительный модуль ML 10 предназначен для преобразования сигналов от тензодатчиков, потенциометров, пьезорезистивпых и пьезоэлектрических измерительных преобразователей.

2 - Основные технические

ML 10

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,03

Напряжение питания моста, В

10±0,5

5±0,25

2,5±0,125

1 ±0,05

Диапазоны сопротивлений подключаемых датчиков, Ом:

- полно- и полумостовые тензодатчики, потенциометры, пьезорезистивные датчики

от 220 до

5000

от 110 до

5000

от 60 до

5000

от 30 до

5000

Совместно с соединительной платой АР 14 Совместно с соединительной платой АР08 Совместно с соединительной платой АР 18

четвертьмостовые тензодатчики пьезоэлектрические датчики пьезоэлектрические датчики, питаемые током

Усилитель постоянного тока

Диапазоны измерения, мВ/В:

  • - тензодатчики

  • -  потенциометры, пьезорезистивные датчики

±(от 0,1 до 3,06) ±(от 10 до 306)

±(от 0,2 до 6,12) ±(от 20 до 612)

±(от 0,4 до 12,24)

±(от 40

до 1224)

±(от 1

до 30.6)   1

±(от 100   |

до 3060)  |

Диапазоны балансировки моста, мВ/В:

- тензодатчики

потенциометры, пьезорезистивные датчики

±3,06

±306

±6,12

±612

±12,24

±1224

±30,6 i

±3060   1

Максимальное допустимое синфазное напряжение, В

±6 !

Подавление синфазного сигнала:

  • -  тензодатчики, дБ

  • - потенциометры, дБ

более 120                      |

более 95                      j

Нелинейность, %

менее 0,03

Влияние изменения температуры окружающей среды на 10 °C, % на чувствительность

менее 0,03

Одноканальный сменный измерительный модуль ML30 предназначен для преобразования сигналов от полномостовых тензорезистивных измерительных преобразователей.

Таблица 3 - Основные технические характеристики измерительного модуля ML30

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,03

Несущая частота, Гц

600,1

600,ОС

5±0,06 с синхронизацией Н=0,04 без синхронизации

Напряжение питания моста, В

5±0,25

2,5±0,125

1±0,05

Диапазоны сопротивлений подключаемых датчиков, Ом:

  • - полномостовые тензодатчики

  • - одиночные тензорезисторы

от 110 до 5000

от 60 до 5000

от 30 до 5000

Совместно с соединительной платой АР 14

Усилитель несущей частоты

Диапазоны измерения, мВ/В

±(от 0,1 до 3,06)

±(от 0,2 до 6,12)

±(от 0,5 до 15,3) i

Диапазоны балансировки моста, мВ/В

±3,06

±6,12

±15.3

Продолжение таблицы 3

Наименование

Характеристика (диапазон, погрешность)

Максимальное допустимое синфазное напряжение, В

±6

Подавление синфазного сигнала, дБ

более 50

Нелинейность, %

менее 0,02

Влияние изменения температуры окружающей среды на 10 °C, % на чувствительность

менее 0,01

Одноканальный сменный измерительный модуль ML35 предназначен для преобразования сигналов от резистивных измерительных преобразователей и термометров

сопротивления.

Таблица 4 - Основные технические характеристики измерительного модуля ML35

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,03

Несущая частота, Гц

75

Диапазоны сопротивлений подключаемых датчиков, Ом:

  • - резисторы

  • - термометры сопротивления

от 0 до 5000

Pt 10, Pt 100, Pt 1000

Усилитель несущей частоты

Диапазоны измерения, Ом

от 20 до 500

от 200 до 5000

Ток питания, мАэфф

1

0,1                  i

Влияние изменения температуры окружающей среды на 10 °C, % на чувствительность

менее 0,015

Одноканальный сменный преобразования сигналов от преобразователей.

Таблица 5 - Основные технические

измерительный полномостовых

модуль ML38 предназначен для тензорезистивных измерительных

ML38

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,0025

Несущая частота, Гц

225,05±0,02

Напряжение питания моста, В

5±0,25

2,5±0,12

Диапазон сопротивлений подключаемых

датчиков, Ом:

- полномостовые тензодатчики

от 30 до 4000

Усилитель несущей частоты

Диапазоны измерения, мВ/В

±(от 0,2 до 5,1)

±(от 0,4 до 10,2)

Диапазоны балансировки моста, мВ/В

±5,1

±10,2

Входное сопротивление, МОм

1000

Подавление синфазного сигнала, дБ

более 100

Нелинейность, %

менее 0,002

Влияние изменения температуры

окружающей среды на 10 °C, %

- на чувствительность

менее 0,002

- на точку нуля

менее 0,001

Одноканальный сменный измерительный модуль ML50 предназначен для преобразования сигналов от индуктивных полумостовых и полномостовых измерительных преобразователей.

Таблица 6 - Основные технические характеристики измерительного модуля ML50

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,03

Несущая частота, Гц

4801,2±0,48 с синхронизацией

4800,0±0,32 без синхронизации

Напряжение питания моста, В

2,5±0,125

1±0,05

Диапазоны входной индуктивности для подключаемых датчиков, мГн:

- индуктивные полумостовые и полномостовые датчики

от 2,5 до 30

от 1 до 30

Усилитель несущей частоты

Диапазоны измерения, мВ/В

±(от 6 до 183,6)

±(от 15 до 459)

Диапазоны балансировки моста, мВ/В

±183,6

±459

Максимальное допустимое синфазное напряжение, В

±6

Подавление синфазного сигнала, дБ

более 50

Нелинейность, %

менее 0,02

Влияние изменения температуры окружающей среды на 10 °C, % на чувствительность

менее 0,03

Одноканальный сменный измерительный модуль ML55 предназначен для преобразования сигналов от тензодатчиков, индуктивных полумостовых и полномостовых измерительных преобразователей.

Таблица 7 - Основные технические характеристики измерительного модуля ML55

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,03

Несущая частота, Гц

4801,2±

4800,0±

0,48 с синхронизацией

0,32 без синхронизации

Напряжение питания моста, В

5±0,25

2,5±0,125

1±0,05

Диапазоны входной индуктивности и входных сопротивлений для подключаемых датчиков:

  • - полумостовые и полномостовые тензодатчики, Ом

  • - индуктивные полумостовые и полномостовые датчики, мГн

  • - одиночные тензодатчики

от 110 до 5000

от 60 до 5000

от 2,5 до 30

от 30 до 5000

от 1 до 30

Совместно с соединительной платой АР 14

Усилитель несущей частоты

Диапазоны измерения, мВ/В:

  • -  тензодатчики

  • -  индуктивные датчики

±(от 0,1 до 3,06)

±(от 1,5 до 45,9)

±(от 0,2 до 6,12)

±(от 3 до 91,8)

±(от 0,5 до 15,3) ±(от 7,5 до 229,5)

Диапазоны балансировки моста, мВ/В:

  • -  тензодатчики

  • -  индуктивные датчики

±3,06

±45,9

±6,12

±91,8

±15,3

±229.5

Максимальное допустимое синфазное напряжение, В

±6

Подавление синфазного сигнала, дБ

более 50                      (

Нелинейность, %

менее 0,02

Влияние изменения температуры окружающей среды на 10 °C, % на чувствительность

менее 0,02

Одноканальный сменный измерительный модуль ML55S6 предназначен для преобразования сигналов от тензодатчиков, индуктивных полумостовых и полномостовых измерительных преобразователей.

Таблица 8 - Основные технические характеристики измерительного модуля ML55S6

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,03

Несущая частота, Гц

9602,4±0,96 с синхронизацией

9600,0±0,32 без синхронизации

Напряжение питания моста, В

5±0,25

2,5±0,125

1±0.05

Диапазоны входной индуктивности и входных сопротивлений для подключаемых датчиков:

  • - полумостовые и полномостовые тензодатчики, Ом

  • - индуктивные полумостовые и полномостовые датчики, мГн

от 110 до 5000

от 60 до 5000

от 2,5 до 20

от 30 до 5000

от 6 до 19

Усилитель несущей частоты

Диапазоны измерения, мВ/В:

  • -  тензодатчики

  • - индуктивные датчики

±(от 0,1 до 3,06)

±(от 1,5 до 45,9)

±(от 0,2 до 6,12)

±(от 3 до 91,8)

±(от 0,5 до 15,3)

±(от 7,5 до 229.5)

Диапазоны балансировки моста, мВ/В:

  • - тензодатчики

  • - индуктивные датчики

±3,06

±45,9

±6,12

±91,8

±15.3

±229,5

Максимальное допустимое синфазное напряжение, В

±6

Подавление синфазного сигнала, дБ

более 77

Нелинейность, %

менее 0,02

Влияние изменения температуры окружающей среды на 10 °C, % на чувствительность

менее 0,02

Одноканальный сменный измерительный модуль ML60 предназначен для преобразования сигналов от датчиков крутящего момента, источников частотного сигнала и инкрементальных датчиков.

Таблица 9 - Основные технические характеристики измерительного модуля ML60

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,01

Подключаемые датчики:

  • - датчики крутящего момента

  • -  источники частотного сигнала с напряжением прямоугольной и синусоидальной формы, инкрементальные датчики, кГц

T10F производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (Гос. реестр № 18396-99)

от 0,0001 до 1000

Диапазоны входных напряжений, В:

  • -  5 В (регулируемое)

  • -  100 мВ (регулируемое)

от 5 до 30 от 0,1 до 30

Определение направления вращения

Через дополнительный частотный сигнал (сдвинутый по фазе на 90 °)

Диапазоны измерения частоты, кГц

от 0,1 до 2 от 1 до 20 от 10 до 200 [от 100 до 1000

Диапазон измерения количества импульсов, имп

от 100 до 1000000

Продолжение таблицы 9

Наименование

Характеристика (диапазон, погрешность)

Максимальная частота импульсов в режиме счета, имп/с

1000000

Влияние изменения температуры окружающей среды на 10 °C, % на чувствительность

менее 0,005

_

Многоканальный сменный измерительный модуль ML455 совместно с соединительными платами АР455 и AP455S6 предназначен для преобразования сигналов от тензодатчиков, индуктивных полумостовых и полномостовых измерительных преобразователей, дифференциальных датчиков линейного напряжения (LVDT).

Таблица 10 - Основные технические характеристики измерительного модуля ML455

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,05

Количество подканалов

4

Несущая частота, Гц

4801,2±0,48

Напряжение питания моста, В

2,5±0,125

Диапазоны измерения, мВ/В:

  • - тензодатчики

  • - индуктивные датчики

  • - LVDT

±4 ±100 ±1000

Полное сопротивление и индуктивность датчиков:

  • - тензодатчики, Ом

  • - индуктивные датчики, LVDT, Гн

от 120 от 1000

от 4 до 330

Нелинейность, %

менее 0,02

Несущая частота широтно-импульсной модуляции (ШИМ), Гц

от 1 до 10000

_

Многоканальный сменный измерительный модуль ML460 совместно с соединительной платой АР460 предназначен для измерения и преобразования сигналов от датчиков крутящего момента, источников частотного сигнала, инкрементных датчиков и индуктивных устройств измерения скорости вращения.

Таблица 11 - Основные технические характеристики измерительного модуля ML460

Наименование

Характеристика (диапазон, погрешность)

Класс точности

0,01

Количество подканалов

4

Подключаемые датчики:

  • - датчики крутящего момента

  • -  источники частотного сигнала с напряжением прямоугольной и синусоидальной формы, инкрементные датчики, Гц

  • -  индуктивные устройства измерения скорости вращения, использующих входную фильтрацию, кГц

T10F производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (Гос. реестр № 18396-99)

от 0,0001 до 500

от 0,5 до 200

Диапазоны входных напряжений, В

  • - биполярные сигналы, разностные сигналы (амплитудное значение)

  • - униполярные сигналы

от 0,4 до 30

от 5 до 30

Наименование

Характеристика (диапазон, погрешность)

Диапазоны измерения частоты, кГц

от 0 до 2

от 0 до 20

от 0 до 200

от 0 до 500

Диапазон измерения количества импульсов, имп

от 100 до 1000000

Максимальная частота импульсов в режиме счета, имп/с

500000

Несущая частота широтно-импульсной модуляции (ШИМ), Гц

от 1 до 10000

Длительность импульса, мс

от 0,001 до 2500

Многоканальный сменный измерительный модуль ML801 совместно с соединительными платами АР401, АР402, АР409, АР418, АР801, АР809, АР810, АР814, АР815, АР835. ЛР836 предназначен для измерения и преобразования сигналов от датчиков и измерительных преобразователей различных физических величин.

Таблица 12 - Основные технические характеристики измерительного модуля ML801

Наименование

Характеристика (диапазон, погрешность)

Модуль ML801 ± соединительные платы

АР801

АР809

АР409

АР835

Класс точности

0,05

0,05

0,2

0,05

Количество подканалов

8

8

4

8

Подключаемые датчики

Источники напряжения

±10 В

Термопары типов К, J, Т, Е, N, В, R

Термопары типов К, J, Т, Е, N, S, В, R

Термометры сопротивления Pt 100

Диапазон измеряемых частот, Гц

от 0 до 1000

Максимальное допустимое входное и синфазное напряжение, В

50

10

50

Вход

для измерения напряжения

Диапазон измерения напряжения

±10,5 В

±80 мВ

±80 мВ

Смещение нуля

±10,5 В

±80 мВ

±80 мВ

Внутреннее сопротивление источника напряжения, кОм, не более

1

Входное сопротивление, кОм симметричное/асимметричное

500/250

2000/1000

1000

Нелинейность, %

менее 0,03

менее 0,03

менее 0,06

. .... . . —

Вход для термопар

Диапазон линеаризации, °C: для термопар типа К

от -158 до

±1414

от -191 до

±1414

для термопар типа J

от -167 до ±1192

от -190 до ±1192

-

для термопар типа Т

от -210 до

±393

от -237 до

±393

-

для термопар типа Е

от -161 до ±1005

от - 205 до ±1005

для термопар типа N

-

от -186 до ±1300

от -219 до ±1300

-

для термопар типа S

-

от -50 до ±1755

Лист № 9

Всего листов 14

Наименование

Характеристика (диапазон, погрешность)       ‘

для термопар типа В для термопар типа R

-

от 570 до 1814 от 178 до 1769

от 160 до 1814 от 50 до 1769

-

Предел допускаемой абсолютной погрешности линеаризации, °C

-

±0,06

±0,25 (±0,6)*

Температурный диапазон компенсации холодного спая, °C

-

от -20 до ±60

-

Вход для термометров сопротивления i

100

Диапазон линеаризации для PtlOO, °C

-

-

-

от -200 до

+848

Предел допускаемой абсолютной погрешности линеаризации, °C

-

-

-

±0,02

Номинальное значение измерительного тока, мА

-

-

-

0.5

Номинальное сопротивление датчика, Ом

-

-

-

500

Модуль ML

301 + соединительная плата АР401

Класс точности

0,1

Количество подканалов

4

Диапазоны измерения напряжения, В

±10

Максимальное допустимое синфазное входное напряжение, В

±45

Входное сопротивление, МОм

20

Диапазон измеряемых частот, Гц

от 0 до 1000

Нелинейность, %

менее 0,03

Влияние изменения температуры окружающей среды на 10 °C, %

  • -  на чувствительность

  • -  на точку нуля

менее 0,02 менее 0,02

Модуль ML<

301 + соединительная плата АР402

Класс точности

0,1

Количество подканалов

4

Диапазоны измерения напряжения, В

от 0 до 1             от 0 до 10

от 0 до 60

Диапазон измерения тока, мА

от 0 до 20

Максимально допустимое синфазное входное напряжение, В

100

Входное сопротивление:

  • -  диапазоны измерения 1 В/10 В

  • - диапазон измерения 60 В

  • - диапазон измерения 20 мА

10 МОм

0,6 МОм

45 Ом

Диапазон измеряемых частот, Гц

от 0 до 1000

Влияние изменения температуры окружающей среды на 10 °C, %

  • -  на чувствительность

  • -  на точку нуля

менее 0,05 менее 0,02

Модуль ML

301 + соединительная плата АР418

Класс точности

1,0

Количество подканалов

4

Подключаемые датчики

4 пьезоэлектрических датчика с токовым питанием

Наименование

Характеристика (диапазон, погрешность)

Диапазоны измерения напряжения, В

±0,05

±0,5               ±5

Диапазон измеряемых частот, Гц

от 0 до 1000

Нелинейность, %, не более

0,05

Электропитание датчиков, мА

4

Влияние изменения температуры окружающей среды на 10 °C, %

- на точку нуля

менее 0,1

менее 0,03

Вход для термометров сопротивления Pt 100

Диапазон линеаризации для PtlOO, °C

-

-

-

от -200 до ±848

Предел допускаемой абсолютной погрешности линеаризации, °C

-

-

-

±0,02

Номинальное значение измерительного тока, мА

-

-

-

0,5

Номинальное сопротивление датчика, Ом

-

-

-

500

Модуль ML!

J01 + соединительная плата АР401

Класс точности

0,1

Количество подканалов

4

Диапазоны измерения напряжения, В

±10

Максимальное допустимое синфазное входное напряжение, В

±45

Входное сопротивление, Мом

20

Диапазон измеряемых частот, Гц

от 0 до 1000

Нелинейность, %

менее 0,03

Влияние изменения температуры окружающей среды на 10 °C, %

  • -  на чувствительность

  • -  на точку нуля

менее 0,02 менее 0,02

Модуль ML

801 + соединительная плата АР402

Класс точности

0,1

Количество подканалов

4

Диапазоны измерения напряжения, В

от 0 до 1

от 0 до 10

от 0 до 60

Диапазон измерения тока, мА

от 0 до 20

Максимально допустимое синфазное входное напряжение, В

100

Входное сопротивление:

  • -  диапазоны измерения 1 В/10 В

  • - диапазон измерения 60 В

  • - диапазон измерения 20 мА

10 МОм

0,6 МОм

45 Ом

Диапазон измеряемых частот, Гц

от 0 до 1000

Влияние изменения температуры окружающей среды на 10 °C, %

  • -  на чувствительность

  • -  на точку нуля

менее 0,05

менее 0,02                        '

Наименование

Характери

стика (диапазон, погрешность)

Модуль ML

501 + соединительная плата АР418

Класс точности

1,0

Количество подканалов

4

Подключаемые датчики

4 пьезоэлектрических датчика с токовым питанием

Диапазоны измерения напряжения, В

±0,05

±0,5

±5

Диапазон измеряемых частот, Гц

от 0 до 1000

Нелинейность, %, не более

0,05

Электропитание датчиков, мА

4

Влияние изменения температуры окружающей среды на 10 °C, %

- на точку нуля

менее 0,1

менее 0,03

Модуль ML

501 + соединительная плата АР810

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------1

Класс точности

0,1

Количество подканалов

8

Подключаемые датчики

8 полумостовых и полномостовых тензодатчиков

Напряжение питания моста, В

10±0,5

5±0,25

2,5±0,125

0,5±0,05

Диапазоны сопротивлений подключаемых датчиков, Ом

от 330 до

4000

от 160 до

4000

от 120 до

4000

от 120 до

4000

Диапазоны измерения, мВ/В

±4

±8

±16

±80

Диапазон измеряемых частот, Гц

от 0 до 1000

Нелинейность, %, не более

0,05

Влияние изменения температуры окружающей среды на 10 °C, %

  • -  на чувствительность

  • -  на точку нуля

менее 0,1 менее 0,05

Модуль ML801 + соединительная плата АР814

Класс точности

0,1

Количество подканалов

8

Подключаемые датчики

8 четвертьмостовых тензодатчиков (трехпроводное подключение)

Напряжение питания моста, В

5±0,25

2,5±0,125

1±0,05

0,5±0,025

Диапазоны измерения, мВ/В

±8

±16

±40

±80

Диапазон измеряемых частот, Гц

от 0 до 500

Нелинейность, %, не более

0,05

Влияние изменения температуры окружающей среды на 10 °C, %

  • -  на чувствительность

  • -  на точку нуля

менее 0,1

менее 0,1

Модуль ML801 + соединительная плата АР815

Класс точности

0,1

Количество подканалов

8

Подключаемые датчики

8 полномостовых тензодатчиков (шестипроводное подключение) или 8 полумостовых тензодатчиков (шестипроводное подключение) или 8 полумостовых тензодатчиков (пятипроводное подключение) или 8 четвертьмостовых тензодатчиков (четырехпроводнос подключение) или 2 тензометрические розетки

Напряжение питания моста, В

5±0,25      2,5±0,125      1±0,05      0,5±0.025

Наименование

Характеристика (диапазон, погрешность)

Диапазоны измерения, мВ/В

±8

±16

±40

±80

Диапазон измеряемых частот, Гц

от 0 до 1 000

Нелинейность, %, не более

0,05

Влияние изменения температуры окружающей среды на 10 °C, %

- на чувствительность

менее 0,1

- на точку нуля

менее 0,1

Модуль MLJ

801 ± соединительная плата АР836

Класс точности

0,1

Количество подканалов

8

Подключаемые датчики

8 потенциометрических 1 датчиков (пятипроводное подключение)      |

8 активных датчиков с выходом по напряжению

Напряжение питания моста, В

5±0,25

Диапазоны измерения

±500 мВ/B        |

±10 В

Диапазон сопротивления подключаемых датчиков, Ом

от 190 до 5000

Диапазон измеряемых частот, Гц

от 0 до 500

Нелинейность, %, не более

0,05

Влияние изменения температуры окружающей среды на 10 °C, %

- на чувствительность

менее 0,1

- на точку нуля

менее 0,05

В обозначениях типов измерительных модулей, соединительных плат и корпусов допускается использование дополнительных символов заглавных и строчных латинских букв, обозначающих конструктивное исполнение.

Таблица 13 - Общие технические характеристики

Наименование

Характеристика (диапазон, погрешность)

Напряжение питания сети переменного тока, В

115/230, от-25 % до 15%

Частота сети питания, Гц

50±0,5

Напряжение питания сети постоянного тока, В

12/24, от -25% до 15%

Габаритные размеры (длипахширипа*высота). мм:

настольный вариант исполнения (2 слота) настольный вариант исполнения (6 слотов) настольный вариант исполнения (16 слотов) вариант для установки в приборную стойку

173x171x367 255x171x367 458x171x367 482x133x375

Масса, кг, не более: усилителя без сменных модулей сменного модуля

8,5

0,3

Условия эксплуатации: температура окружающей среды, °C относительная влажность, %, не более атмосферное давление, кПа

от -20 до ±60

80 при 30 °C; 50 при 40 °C от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель усилителей методом трафаретной печати с слоем защитного покрытия.

Комплектность средства измерений

  • 1  Усилитель измерительный MGCplus

  • 2  Комплект измерительных кабелей

  • 3  Руководство по эксплуатации

  • 4  Методика поверки

Варианты комплектации усилителей представлены в таблице 14.

Таблица 14

Наименование

Обозначение

Корпус со встроенными блоком питания и цифровой шиной

TG001, TG002, TG003, TG004, TG009, TG010, ER003.

ER004, ER010

Панель управления

АВ22, АВХ22, BL12

Коммуникационный процессор

СР*

Модули

Соединительные платы

ML01

АР01, АРОЗ, АР08, АР09, API 1, АР13, АР18

ML10

АР01, АРОЗ, АР08, АРИ, АР 13, АР 14, АР 18

ML30

АР01, АРОЗ, API 1, АР13, АР14

ML35

АР01, АРОЗ, API 1, АР13

ML38

АР01, АРОЗ

ML50

АР01, АРОЗ, API 1, АР13, АР 14

ML55

АР01, АРОЗ, API 1, АР13, АР14

ML60

АР01, АРОЗ, АР07/1, API 1, АР13, АР17

ML455

АР455

ML460

АР460

ML801

АР401, АР402, АР409, АР418, АР801, АР809, АР810.

АР814, АР815, АР835, АР836

ML70

АР71, АР72, АР75, АР78

ML71

АР71

ML74

АР74

ML77

АР77

ML78

АР75, АР78

ML85

АР75

Примечание - * - в конце обозначений моделей коммуникационных процессоров допускается наличие цифровых обозначений, определяющих их конструктивные модификации и не изменяющих метрологические и технические характеристики усилителей

Поверка

осуществляется в соответствии с документом МП-39/447-2004 «Усилители измерительные MGCplus. Методика поверки», утвержденной ГЦИ СИ ФГУ «Ростест-Москва» в июле 2004 года.

Основные средства поверки:

калибратор универсальный Fluke 5520А (регистрационный номер в Федеральном информационном фонде 23346-02);

тензокалибратор «Transducer Simulator 4» (регистрационный номер в Федеральном информационном фонде 19913-00);

генератор сигналов низкочастотный прецизионный ГЗ-122 (регистрационный номер в Федеральном информационном фонде 10237-85);

частотомер электронно-счетный 43-63/1 (регистрационный номер в Федеральном информационном фонде 9084-90);

генератор импульсов Г5-60 (регистрационный номер в Федеральном информационном фонде 5463-76).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в документе «Усилители измерительные MGCplus. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к усилителям измерительным MGCplus

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия

ГОСТ 8.585-2001 Термопары. Номинальные статические характеристики преобразования. Техническая документация изготовителя

Изготовитель

«Hottinger Baldwin Messtechnik GmbH», Германия.

Im Tiefen See 45, 64293, Darmstadt, Германия

Почтовый адрес: Im Tiefen See 45, 64293, Darmstadt, Германия

Телефон: +49 6151 803 9 100 Факс: +49 6151 803 9 100

Заявитель

Филиал Товарищества с ограниченной ответственностью «КонтроллВахенд а Техника (КВТ) ОЮ» в г. Москве, ИНН 9909448710

Юридический адрес: 117218, г. Москва, ул. Кржижановского, д. 14, корп. 3, офис 9

Телефон: +7 (495) 226-64-32/31

E-mail: info@kwt.ru

Web-сайт: www.kwt.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» 117418, г. Москва, Нахимовский проспект, д.31

Тел. (495) 544-00-00; http://www.rostest.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа№ 30010-10 от 15.03.2010 г.

В части вносимых изменений:

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311390 от 18.11.2015 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
