Номер по Госреестру СИ: 54711-13
54711-13 Преобразователи сигналов измерительные
(MACX MCR(-EX)-SL)
Назначение средства измерений:
Преобразователи сигналов измерительные MACX MCR(-EX)-SL (далее -преобразователи) предназначены для измерений и преобразований постоянного тока, в унифицированные сигналы постоянного тока.
Внешний вид.
Преобразователи сигналов измерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на переднюю панель корпусов преобразователей методом тампопечати, а также на титульные листы руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПреобразователи сигналов измерительные MACX MCR(-EX)-SL. Руководство по эксплуатации. Раздел 8.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям сигналов измерительным MACX MCR(-EX)-SL
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
Техническая документация фирмы «Phoenix Contact GmbH & Co. KG», Германия.
Поверка
Поверкаосуществляется по документу 651-13-34МП «Преобразователи сигналов измерительные MACX MCR(-EX)-SL. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в июне 2013 г.
Основные средства поверки:
-
- калибратор универсальный Н4-6, диапазон постоянного напряжения от 0,1 мкВ до 200 В, (погрешность ±(0,006+0,0006)%), диапазон постоянного тока от 0,1 нА до 2 А, (погрешность ±(0,01+0,003)%);
-
- магазин сопротивления Р4834, (погрешность ±0,01%);
-
- вольтметр универсальный В7-78/1 (погрешность в диапазоне измерений постоянного тока от 0 до 20 мА составляет ± 0,005%, погрешность в диапазоне измерений постоянного напряжения от 0 до 10 В составляет ± 0,00035 %).
Межповерочный интервал - пять лет.
Заявитель
Общество с ограниченной ответственностью «Феникс Контакт Рус»Юридический адрес: 119619, г. Москва, р-н Солнцево, Проектируемый проезд 5167, д. 9/1 ИНН 7702332747
Тел.: (495) 974-17-61
Факс: (495) 931-97-22
Лист № 5 Всего листов 5
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиоизмерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Конструктивно, преобразователи выполнены в виде печатной платы, на которой размещены электронные компоненты и микросхемы. Печатные платы размещены в корпусах, изготовленных из термопластических полимерных материалов. Конструкция корпусов такова, что в них расположены клеммы для подключения к преобразователям измерительным напряжения питания, а также клеммы для подключения входных и выходных сигналов.
Преобразователи осуществляют гальваническую развязку электрических цепей питания, цепей входных и выходных сигналов. Преобразователи с маркировкой «-EX» являются связанным электрооборудованием в соответствии с ГОСТ Р 51330.10-99 (МЭК 60079-11-99), ГОСТ Р 51330.0-99 (МЭК 60079-0-98), имеют маркировку взрывозащиты [Ex ia] IIC и обеспечивают безопасную передачу сигналов из взрывоопасной среды во взрывобезопасную.
В зависимости от параметров входного сигнала, количества каналов и параметров выходного сигнала, преобразователи имеют модификации и виды исполнений, приведенные в разделе «Основные технические характеристики».

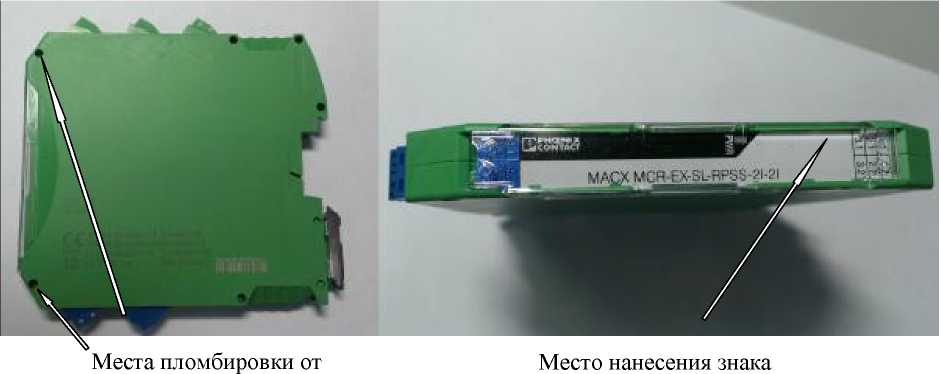

Внешний вид преобразователей и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
несанкционированного доступа
об утверждении типа
Рисунок 1 Внешний вид преобразователей MACX MCR(-EX)-SL
Лист № 2
Всего листов 5
Комплект поставки включает:
-
- Преобразователь МАСХ MCR-SL-RPSSI-I или МАСХ MCR-SL-RPSSI-I-SP или МАСХ MCR-EX-SL-RPSSI-I или МАСХ MCR-EX-SL-RPSSI-I-SP или МАСХ MCR-SL-RPSSI-2I или МАСХ MCR-SL-RPSSI-2I-SP или МАСХ MCR-EX-SL-RPSSI-2I или МАСХ MCR-EX-SL-RPSSI-2I-SP или МАСХ MCR-SL-RPSS-2I-2I или МАСХ MCR-SL-RPSS-2I-2I-SP или МАСХ MCR-EX-SL-RPSS-2I-2I или МАСХ MCR-EX-SL-RPSS-2I-2I-SP - 1 шт. (по заказу);
-
- Руководство по эксплуатации МАСХ MCR(-EX)-SL - 1 шт;
-
- Методика поверки - 1 шт.
преобразователей приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение |
1. Модификация МАСХ MCR(-EX)-SL-RPSSI-I | |
Виды исполнений: МАСХ MCR-SL-RPSSI-I, МАСХ MCR-SL-RPSSI-I-SP, МАСХ MCR-EX-SL-RPSSI-I, МАСХ MCR-EX-SL-RPSSI-I-SP | |
Количество измерительных каналов |
1 |
Диапазоны входного постоянного тока, мА |
от 0 до 20 от 4 до 20 |
Диапазоны выходного постоянного тока, мА |
от 0 до 20 от 4 до 20 |
Коэффициент преобразования |
1 |
Пределы допускаемой основной приведенной погрешности коэффициента преобразования, % |
±0,1 |
Пределы допускаемой дополнительной приведенной погрешности коэффициента преобразования при изменении температуры окружающей среды на каждый 1 °С (относительно границ температуры нормальных условий), % |
±0,01 |
Сопротивление нагрузки, Ом, не более |
600 |
Тип подключения: преобразователь МАСХ MCR-SL-RPSSI-I преобразователь МАСХ MCR-EX-SL-RPSSI-I преобразователь МАСХ MCR-SL-RPSSI-I-SP преобразователь МАСХ MCR-EX-SL-RPSSI-I-SP |
винтовые зажимы винтовые зажимы пружинные зажимы пружинные зажимы |
2. Модификация МАСХ MCR(-EX)-SL-RPSSI-2I | |
Виды исполнений МАСХ MCR-SL-RPSSI-2I, МАСХ MCR-SL-RPSSI-2I-SP, МАСХ MCR-EX-SL-RPSSI-2I, МАСХ MCR-EX-SL-RPSSI-2I-SP | |
Количество измерительных каналов |
2 |
Диапазоны входного постоянного тока, мА |
от 0 до 20 от 4 до 20 |
Диапазоны выходного постоянного тока, мА |
от 0 до 20 от 4 до 20 |
Коэффициент преобразования |
1 |
Пределы допускаемой основной приведенной погрешности коэффициентов преобразования, % |
±0,1 |
Пределы допускаемой дополнительной приведенной погрешности коэффициента преобразования при изменении температуры окружающей среды на каждый 1 °С (относительно границ температуры нормальных условий), % |
±0,01 |
Сопротивление нагрузки, Ом, не более |
450 |
Тип подключения: преобразователь МАСХ MCR-SL-RPSSI-2I преобразователь МАСХ MCR-EX-SL-RPSSI-2I преобразователь МАСХ MCR-SL-RPSSI-2I-SP преобразователь МАСХ MCR-EX-SL-RPSSI-2I-SP |
винтовые зажимы винтовые зажимы пружинные зажимы пружинные зажимы |
3. Модификация МАСХ MCR(-EX)-SL-RPSS-2I-2I | |
Виды исполнений МАСХ MCR-SL-RPSS-2I-2I, МАСХ MCR-SL-RPS MCR-EX-SL-RPSS-2I-2I, МАСХ MCR-EX-SL-RPSS-2I-2I-SP |
S-2I-2I-SP, МАСХ |
Количество измерительных каналов |
2 |
Диапазоны входного постоянного тока, мА |
от 4 до 20 |
Диапазоны выходного постоянного тока, мА |
от 4 до 20 |
Коэффициент преобразования |
1 |
Пределы допускаемой основной приведенной погрешности коэффициентов преобразования, % |
±0,1 |
Пределы допускаемой дополнительной приведенной погрешности коэффициента преобразования при изменении температуры окружающей среды на каждый 1 °С (относительно границ температуры нормальных условий), % |
±0,01 |
Сопротивление нагрузки, Ом, не более |
450 |
Тип подключения: преобразователь МАСХ MCR-SL-RPSS-2I-2I преобразователь МАСХ MCR-EX-SL-RPSS-2I-2I преобразователь МАСХ MCR-SL-RPSS-2I-2I-SP преобразователь МАСХ MCR-EX-SL-RPSS-2I-2I-SP |
винтовые зажимы винтовые зажимы пружинные зажимы пружинные зажимы |
Общие технические характеристики | |
Напряжение питания постоянного тока преобразователей, В |
от 19,2 до 30 |
Ток потребления преобразователей, мА, не более |
100 |
Рабочие условия применения: -диапазон рабочих температур преобразователей, °С -относительная влажность воздуха, (при температуре 35 С°), %, не более - диапазон атмосферного давления, кПа |
от минус 20 до плюс 60 95 от 86 до 106,7 |
Г абаритные размеры (длина х ширина х высота), мм, не более |
99 х 114,5 х 12,5 |
Масса, кг, не более |
0,2 |
Средняя наработка на отказ, ч., не менее |
500 000 |
* Примечание: приведенной к максимальному значению диапазонов выходных сигналов; ** Примечание: данная модификация преобразователя имеет 1 вход и 2 выхода, т.е. осуществляет размножение аналогового сигнала.
