35515-07 Преобразователи измерительные программируемые
(IB IL TEMP 2 RTD (-PAC), IB IL TEMP 2 UTH (-PAC))
Назначение средства измерений:
Преобразователи измерительные программируемые IB IL TEMP 2 RTD (-PAC) предназначены для преобразования сопротивления датчиков температуры (термометров сопротивления), а также сопротивления переменного резистора (с линейной характеристикой) в пятнадцати разрядный или двенадцати разрядный цифровой код.
Преобразователи измерительные программируемые IB IL TEMP 2 UTH (-PAC) предназначены для преобразования напряжения постоянного тока от датчиков температуры (термопар), а также источника напряжения постоянного тока (с линейной характеристикой) в пятнадцати разрядный или двенадцати разрядный цифровой код.

Внешний вид.
Преобразователи измерительные программируемые
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую панель преобразователей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПреобразователи измерительные программируемые IB IL TEMP 2 RTD (-PAC), IB IL TEMP 2 UTH (-PAC). Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным программируемым IB IL TEMP 2 RTD (-PAC), IB IL TEMP 2 UTH (-PAC)
Техническая документация фирмы «Phoenix Contact GmbH & Co. KG», Германия.
Лист № 6 Всего листов 6
Поверка
ПоверкаОсуществляется по документу TNR 90 11 56МП «Преобразователи измерительные программируемые IB IL AI 2/SF (-PAC), IB IL AI 8/SF (-PAC), IB IL TEMP 2 RTD (-PAC), IB IL TEMP 2 UTH (-PAC), преобразователи цифро-аналоговые программируемые IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC). Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 28.06.2007 г.
Основные средства поверки:
-
- калибратор универсальный Н4-6 (диапазон постоянного напряжения от 0,1 мкВ до 200 В, погрешность ±(0,006+0,0006)%; диапазон постоянного тока от 0,1 нА до 2 А, погрешность ±(0,01+0,003)%)
-
- магазин сопротивлений Р4834 (погрешность ±0,01%)
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиоизмерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Конструктивно преобразователь выполнен в виде печатной платы, размещенной в малогабаритном неразборном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические пружинные клеммы для присоединения подводящих сигнальных проводников и кабелей питания.
Внешний вид преобразователей приведен на рисунке 1.

a)
b)

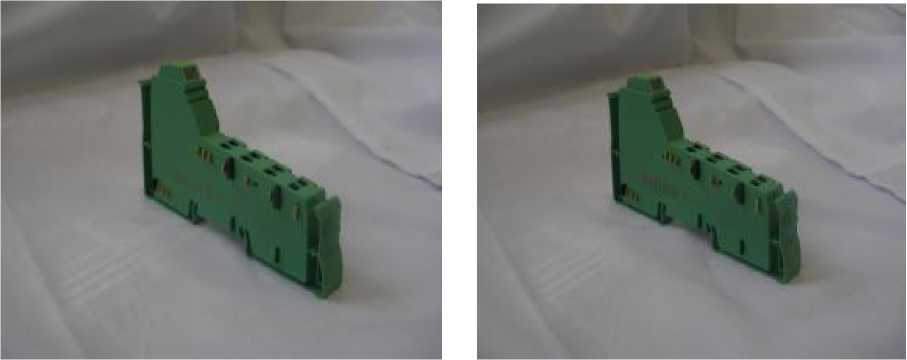

Рисунок 1. Преобразователи измерительные программируемые: a) IB IL TEMP 2 RTD (-PAC)
b) IB IL TEMP 2 UTH (-PAC)
приведена в таблице 4.
Таблица 4 - Перечень типов термопар
№ п/п |
Наименование |
Обозначение |
Количество |
1 |
Преобразователь измерительный программируемый IB IL TEMP 2 RTD (-PAC) , Преобразователь |
ART.NR 2861328 |
В соответствии с заказом |
измерительный программируемый IB IL TEMP 2 UTH (-PAC) |
ART.NR 2861386 | ||
2 |
Руководство по эксплуатации IB IL TEMP 2 RTD (-PAC) |
TNR 90 11 55 8-00 |
1 |
IB IL TEMP 2 UTH (-PAC) |
TNR 90 11 56 2-00 |
1 | |
3 |
Методика поверки |
TNR 90 11 56МП |
1 |
1 Преобразователь измерительный программируемый IB IL TEMP 2 RTD (-PAC) Количество входных каналов 2
Входное устройство термометр сопротивления,
переменный резистор по 2,3, 4- проводной схеме
Формат обмена данными преобразователя измерительного по шине данных типа «INTERBUS» с компьютером 2 слова по 2 байта
Диапазон изменения сопротивления возможных к применению термометров сопротивления, а также соответствие этих сопротивлений температурам, приведен в таблице 1.1
Таблица 1.1- Диапазон изменения сопротивления
Тип входного устройства |
Диапазон изменения сопротивления, Ом |
Диапазон температур, °С |
1. Термометр сопротивления * 100П, 1000П |
от 10 до 3000 |
от минус 200 до плюс 850 |
2. Термометр сопротивления 100Н, 1000Н |
от 10 до 3000 |
от минус 60 до плюс 180 |
3. Термометр сопротивления 50М |
От 39,35 до 92,6 |
от минус 50 до плюс 200 |
4. Термометр сопротивления 500Н |
От 332 до 1200 |
от минус 60 до плюс 250 |
5. Переменный резистор (линейная характеристика) |
от 0 до 400 | |
6. Переменный резистор (линейная характеристика) |
от 0 до 4000 |
* Примечание: термометры сопротивления в соответствии МЭК751/ГОСТ 6651 и ГОСТ
8.585
Выходной сигнал: 15 разрядный код
Пределы допускаемой основной приведенной погрешности преобразования для всех возможных для применения термометров сопротивления, переменных резисторов с линейной характеристикой в зависимости от типа соединения (2,3, 4-проводная схема) приведены в таблице 1.2
Таблица 1.2 - Пределы допускаемой основной приведенной погрешности преобразования
Тип входного устройства |
2-проводная схема |
3-проводная схема |
4-проводная схема |
Термометр сопротивления 100П |
±0,12%+ 0,01°С |
±0,12%+0,01°С |
±0,1%+ 0,01°С |
Термометр сопротивления 1000П |
±0,15%+0,01°С |
±0,15%+ 0,01°С |
±0,12%+ 0,01°С |
Термометр сопротивления 100Н |
±0,36%+ 0,02°С |
±0,36%+ 0,02°С |
±0,29%+0,02°С |
Термометр сопротивления 1000Н |
±0,45%+ 0,02°С |
±0,45%+ 0,02°С |
±0,36%+ 0,02°С |
Термометр сопротивления 50М |
±0,47%+ 0,02°С |
±0,47%+ 0,02°С |
±0,38%+ 0,02°С |
Тип входного устройства |
2-проводная схема |
3-проводная схема |
4-проводная схема |
Термометр сопротивления 500Н |
±0,72%+ 0,05°С |
±0,72%+ 0,05°С |
±0,57%+ 0,05°С |
Переменный резистор (линейная характеристика) от 0 до 400 ОМ |
±0,1%+ 0,001 °С |
±0,1%+ 0,001 °С |
±0,08%+ 0,001 °С |
Пределы допускаемой дополнительной
приведенной погрешности
преобразования при изменении температуры
окружающей среды на каждый 1 °С
(относительно температуры 25°С), % ± 0,01
2 Преобразователь измерительный программируемый IB IL TEMP 2 UTH (-PAC)
Количество входных каналов 3
Входное устройство термопара, источник напряжения
постоянного тока (линейная характеристика), термометр сопротивления по 2-проводной схеме
Формат обмена данными преобразователя измерительного
по шине данных типа «INTERBUS» с компьютером 2 слова по 2 байта
Перечень типов термопар возможных к применению, диапазон температур, измеряемых этими термопарами, а также пределы допускаемой основной приведенной погрешности преобразования для всех возможных для применения термопар, источника напряжения постоянного тока (линейная характеристика), термометров сопротивления приведены в таблице 2.1
Таблица 2.1 - Перечень типов термопар
Тип входного устройства |
Диапазон температур, °С |
Пределы допускаемой основной приведенной погрешности преобразования |
1. Термопара типа B |
от плюс 50 до плюс 1820 |
±0,92%+ 0,1 °С |
2. Термопара типа E |
от минус 270 до плюс 1000 |
±0,15%+ 0,01°С |
3. Термопара типа J |
от минус 210 до плюс 1200 |
±0,15%+ 0,01°С |
4. Термопара типа K |
от минус 270 до плюс 1372 |
±0,17%+ 0,01 °С |
5. Термопара типа N |
от минус 270 до плюс 1300 |
±0,29%+ 0,01 °С |
6. Термопара типа R |
от минус 50 до плюс 1768 |
±0,57%+ 0,05°С |
7. Термопара типа S |
от минус 50 до плюс 1768 |
±0,57%+ 0,05°С |
8. Термопара типа T |
от минус 270 |
±0,63%+ 0,04°С |
до плюс 400 | ||
9. Термопара типа C |
от минус 18 до плюс 2316 |
±0,29%+ 0,01 °С |
10. Термопара типа W |
от минус 18 до плюс 2316 |
±0,36 %+ 0,02°С |
11. Термопара типа L |
от минус 200 до плюс 900 |
±0,21%+ 0,01°С |
12. Термопара типа U |
от минус 200 до плюс 600 |
±0,42%+ 0,02°С |
13. Термометр сопротивления 1000П |
от минус 200 до плюс 850 |
±0,22 %+ 0,01 °С |
14. Источник напряжения постоянного тока (линейная характеристика) |
от минус 15 до плюс 85 |
±0,12%+ 0,01°С |
Примечания:
-
- термометр сопротивления и термопары в соответствии с МЭК751/ГОСТ 6651 и ГОСТ
8.585.
-
- пределы допускаемой основной приведенной погрешности преобразования приведены с учетом компенсации холодного спая (компенсация холодного спая осуществляется преобразователем измерительным автоматически).
Выходной сигнал : 15 разрядный код
Пределы допускаемой дополнительной
приведенной погрешности
преобразования при изменении температуры окружающей среды на каждый 1 °С
(относительно температуры 25 °С), % ±0,01
3. Общие технические характеристики
Напряжение питания постоянного тока , В
7,5
0,59
от минус 25 до плюс 55
95 от 86 до 106,7 0,046
12
120
67
Мощность потребления, Вт
Рабочие условия применения: диапазон рабочих температур,°С относительная влажность воздуха, (при температуре 35С°), не более, % атмосферное давление, кПа
Масса, не более, кг
Габаритные размеры, не более, мм:
IB IL TEMP 2 RTD (-PAC),
длина ширина высота
IB IL TEMP 2 UTH (-PAC),
длина
ширина
высота
Средняя наработка на отказ, не менее, ч
Лист № 5
Всего листов 6 120
71
500000
