Номер по Госреестру СИ: 66380-16
66380-16 Устройства многофункциональные измерительные
(PACT RCP)
Назначение средства измерений:
Устройства многофункциональные измерительные серии PACR RCP (далее - устройства) предназначены для преобразования значений силы переменного тока промышленной частоты в унифицированные сигналы силы и напряжения постоянного тока.
Внешний вид.
Устройства многофункциональные измерительные
Рисунок № 1
Внешний вид.
Устройства многофункциональные измерительные
Рисунок № 2
Внешний вид.
Устройства многофункциональные измерительные
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и с помощью наклейки на боковую поверхность корпуса.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам многофункциональным измерительным серии PACT RCPГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 14014-91 «Приборы и индикаторы измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»
Техническая документация фирмы «PHOENIX CONTACT GmbH & Co. KG», Германия
Поверка
Поверкаосуществляется по документу МП 66380-16 «Устройства многофункциональные измерительные серии PACR RCP. Методика поверки», утверждённому ООО «ИЦРМ» в ноябре 2016 г.
Основные средства поверки:
- калибратор универсальный 9100 E (регистрационный номер в Федеральном информационном фонде 25985-09);
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде 52147-12);
- трансформатор тока измерительный переносной ТТИП 5000/5 (регистрационный номер в Федеральном информационном фонде 39854-08);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, оформленное в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 года «Об утверждении Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».
Изготовитель
Фирма «PHOENIX CONTACT GmbH & Co. KG», ГерманияАдрес: Flachsmarktstrasse 8, D-32825 Blomberg, Germany
Телефон: +49 (0) 5235-300; Факс: +49 (0) 5235-341200; Сайт: https://www.phoenixcontact.com
Заявитель
Общество с ограниченной ответственностью «Феникс Контакт РУС»(ООО «Феникс Контакт РУС»)
ИНН 7702332747
Адрес: 119619, г. Москва, Новомещерский проезд, д. 9, стр. 1
Телефон: 8 (495) 933-85-48; Факс: 8 (495) 933-97-22; Сайт: https://www.phoenixcontact.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48; E-mail: info@ic-rm.ru
Принцип действия устройств основан на аналого-цифровом преобразовании сигналов поступающих на вход устройств, их измерении, обработке и выдаче унифицированных электрических выходных сигналов силы и напряжения постоянного тока, пропорциональных входному сигналу.
Конструктивно устройства состоят из первичного преобразователя и измерительного преобразователя. Первичные преобразователи выполнены в виде пояса Роговского. Измерительные преобразователи выполнены в виде печатной платы, на которой размещены электронные компоненты и микросхемы. Печатные платы размещены в корпусах, изготовленных из термопластических полимерных материалов. В корпусе расположены клеммы для подключения к преобразователям измерительным напряжения питания, а также клеммы для подключения входных и выходных сигналов. Измерительные преобразователи осуществляют гальваническую развязку электрических цепей питания, цепей входных и выходных сигналов.
Устройства изготавливаются в нескольких модификациях, отличающихся внешним видом и видом выходного сигнала.
_______Схема обозначения модификаций первичных преобразователей: PACT RCP - X
D95 - диаметр катушки 95 мм D140 - диаметр катушки 140 мм D190 - диаметр катушки 19 мм
Схема обозначения
PACT RCP - 4000A - Х - Х
PT - Клеммы Push-in
1A - выходной сигнал 1 Ампер
UIRO - многофункциональный аналоговый выход и реле сигнализации НО
Общий вид и схема пломбировки от несанкционированного доступа устройств представлены на рисунке 1.

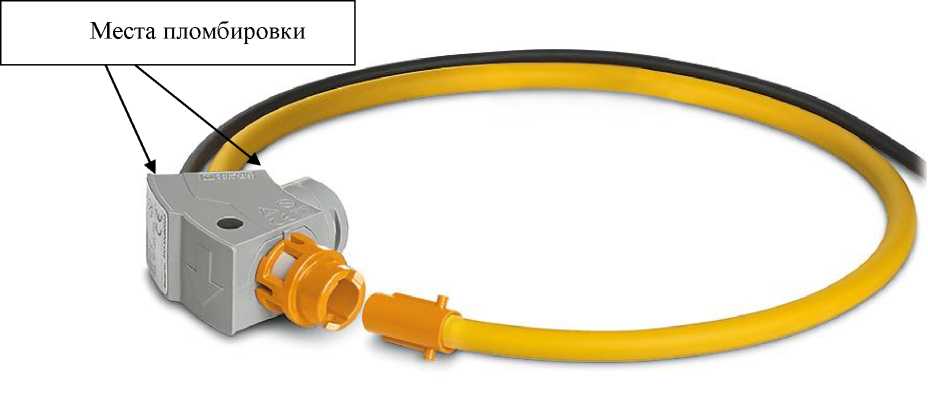

а) Первичный преобразователь
Места пломбировки

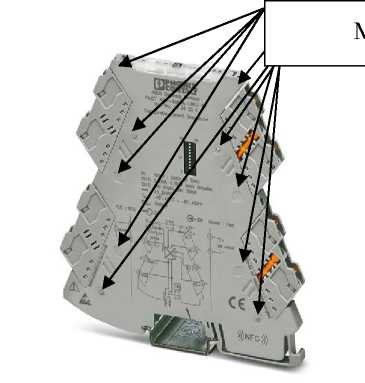

б) Измерительные преобразователи
Рисунок 1 - Общий вид и схема пломбировки от несанкционированного доступа устройств
Таблица 1
Наименование характеристики |
Значение |
Первичный преобразователь | |
Входные номинальные значений силы переменного тока 1ном, А |
100 250 400 630 1000 1500 2000 4000 |
Коэффициент масштабного преобразования силы переменного тока, кА/мВ |
100 |
Диапазон преобразования входной силы переменного тока с частотой 50 Гц, А |
от 0,1 •Тном до 1ном |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Пределы допускаемой приведенной (к номинальному значению) погрешности коэффициента масштабного преобразования силы переменного тока, % |
±0,21 |
Измерительный преобразователь №1 | |
Выходные диапазоны преобразования силы постоянного тока, мА |
от 0 до 10 от 2 до 10 от 0 до 20 от 4 до 20 от 0 до 21 |
Выходные диапазоны преобразования напряжения постоянного тока, В |
от 0 до 10,5 от 0 до 10 от 2 до 10 от 0 до 5 от 1 до 5 |
Пределы допускаемой приведенной* погрешности преобразования силы и напряжения постоянного тока, % |
±0,5 |
Пределы допускаемой дополнительной приведенной* погрешности преобразования напряжения и силы постоянного тока, вызванной влиянием изменения температуры окружающего воздуха на каждый 1 °С, % |
±0,015 |
Максимальная выходная мощность, мВт, не более |
300 |
Измерительный преобразователь №2 | |
Выходные диапазоны преобразования силы переменного тока с частотой 50 Гц, А |
от 0 до 1 |
Пределы допускаемой приведенной* погрешности преобразования силы переменного тока, % |
±0,5 |
Пределы допускаемой дополнительной приведенной* погрешности преобразования силы переменного тока, вызванной влиянием изменения температуры окружающего воздуха на каждый 1 °С, %:
|
±0,005 ±0,07 |
Номинальная нагрузка, Ом |
от 0 до 1,5 |
Максимальная выходная мощность, Вт, не более |
0,19 |
Общие характеристики | |
Диапазоны напряжения питания измерительных преобразователей от сети постоянного тока, В:
|
от 9,6 до 30 от 19,2 до 30 |
Потребляемая мощность, Вт, не более:
|
1,0 4,0 |
Окончание таблицы 1
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С а) для первичного преобразователя |
от -30 до +80 |
б) - для измерительного преобразователя № 1 |
от -40 до +70 |
- для измерительного преобразователя № 2 |
от -20 до +70 |
- относительная влажность при температуре окружающей среды 35 °С, %, не более |
95 |
- атмосферное давление, кПа |
от 86 до 106,7 |
Длина первичного преобразователя (в зависимости от модификации), мм |
300, 450, 600 |
Диаметр первичного преобразователя, мм |
8,5 |
Габаритные размеры (ширинахвысотахглубина), мм, не более: - для измерительного преобразователя № 1 (ширинахвысотахглубина) |
6,2х110,5х120,5 |
- для измерительного преобразователя № 2 (ширинахвысотахглубина) |
22,5x70,4x85 |
Масса, г, не более: - для первичного преобразователя (в зависимости от модификации) |
182 |
- для измерительного преобразователя № 1 |
240 |
- для измерительного преобразователя № 2 |
142 |
Средняя наработка на отказ, ч, не менее: - для первичного преобразователя |
500000 |
- для измерительного преобразователя № 1 |
300000 |
- для измерительного преобразователя № 2 |
200000 |
Примечание - * - приведенной к максимальному значению диапазона. |
