Номер по Госреестру СИ: 69650-17
69650-17 Преобразователи аналогово-цифровые
(MINI MCR-2)
Назначение средства измерений:
Преобразователи аналогово-цифровые MINI MCR-2 (далее - преобразователи)
предназначены для измерений входных аналоговых сигналов силы постоянного тока.
Аналитический паспорт типа средства измерений
69650-17 — Преобразователи аналогово-цифровые
MINI MCR-2
Фирма "Phoenix Contact GmbH & Co. KG"
ГЕРМАНИЯ
МПИ: 8 лет
Действует
0
организаций0
владельцев1
версий0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
75%
Полнота данных
карточка, рынок, документы и связи
33
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 75%.
Документы и быстрые переходы
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 9ccc17a1-9516-62ab-eb31-00c5391273a5 | 69650-17 | 2020-05-07 | — | актуальная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

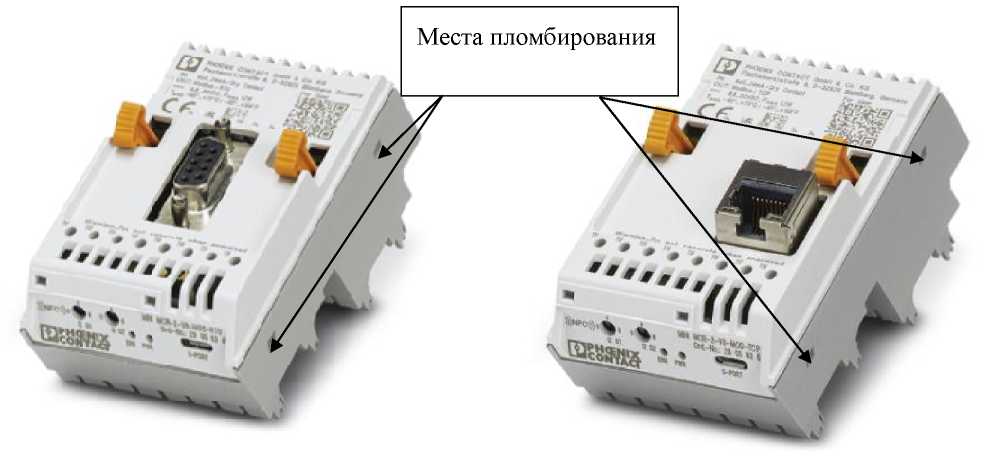

Внешний вид.
Преобразователи аналогово-цифровые
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 05.12.2022
Номер записи - 161396
ID в реестре СИ - 383796
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Phoenix Contact GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2700 от 2017.12.05 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи аналогово-цифровые (MINI MCR-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
69650-17 Преобразователи аналогово-цифровые (MINI MCR-2) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
67592-17 Контроллеры промышленные многофункциональные (SmartNexus) Общество с ограниченной ответственностью "СервисСофт" (ООО "СервисСофт") (РОССИЯ г. Тула) |
|
69650-17 Преобразователи аналогово-цифровые (MINI MCR-2) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
44892-10 Контроллеры телеметрические ("ССофт:Сигнал" ("Ssoft:Signal")) Общество с ограниченной ответственностью «СервисСофт» (ООО «СервисСофт») (РОССИЯ ) |
Все средства измерений Фирма "Phoenix Contact GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35514-07 27.04.2029 |
Преобразователи цифро-аналоговые программируемые, IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
35515-07 27.04.2029 |
Преобразователи измерительные программируемые, IB IL TEMP 2 RTD (-PAC), IB IL TEMP 2 UTH (-PAC) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
35516-07 27.04.2029 |
Преобразователи измерительные программируемые, IB IL AI 2/SF (-PAC), IB IL AI 8/SF (-PAC) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
35925-07 01.10.2012 |
Преобразователи искрозащищенные измерительные входных и выходных унифицированных сигналов, PI-EX-AIS-I/I, PI-EX-IDS-I/I с устройствами коммутации TT-PI-EX-TB, TT-PI-EX-TB(T), PI-EX-TB, PI-EX-TB(T), PI-EX-MB/8/3/D-9SUB, PI-EX-MB/16/(3)/D-SUB, PI-EX-ME-RPS-I/I, PI-EX-ME-RPSS-I/I, PI-EX-ME-ID-I/I, PI-EX-ME-IDS-I/I, PI-EX-ME-2IDLP-I/I Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
35926-07 01.10.2012 |
Преобразователи измерительные сигналов от термопар, PI-EX-ME-THC-I Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
35927-07 01.10.2012 |
Преобразователи измерительные сигналов от термометров сопротивления, PI-EX-ME-RTD-I, PI-EX-ME-RTD-I/NC Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
39163-08 23.11.2029 |
Преобразователи переменного тока измерительные, MACX MCR-SL, MCR-S, MCR-SL, MCR-SLP Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
39164-08 17.01.2019 |
Преобразователи напряжения переменного тока измерительные, преобразователи напряжения постоянного тока измерительные, MCR-VAC-UI-O-DC (переменного тока), MCR-VDC-UI-B-DC (постоянного тока) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
41168-09 01.09.2014 |
Трансформаторы тока, PACT MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
41972-09 01.01.2015 |
Преобразователи измерительные, MACX MCR-EX-SL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
50643-12 23.07.2017 |
Трансформаторы тока, PACT Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
50643-17 07.09.2027 |
Трансформаторы тока, PACT Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
51680-12 18.09.2022 |
Приборы для измерения параметров электрической энергии, EMpro Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54711-13 23.08.2018 |
Преобразователи сигналов измерительные, MACX MCR(-EX)-SL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
55661-13 28.11.2018 |
Преобразователи измерительные, MACX Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
55662-13 27.04.2029 |
Преобразователи измерительные, серии MINI Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
56372-14 23.11.2029 |
Преобразователи измерительные, серии MCR-FL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
58642-14 15.04.2029 |
Преобразователи измерительные, серии Inline Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
58643-14 15.04.2029 |
Преобразователи измерительные, серии Axioline Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
59880-15 25.11.2024 |
Преобразователи измерительные, Radioline Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
62041-15 20.07.2030 |
Преобразователи измерительные входных и выходных унифицированных сигналов, PI-EX Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
63447-16 28.03.2026 |
Преобразователи измерительные, MINI MCR-2 Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
63448-16 28.03.2026 |
Преобразователи измерительные, MACX MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
64617-16 13.07.2026 |
Преобразователи измерительные, MACX MCR-EX-SL-RPSSI-2I-1S(-SP) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
64832-16 26.08.2026 |
Преобразователи измерительные, MACX MCR-SL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
66378-16 30.12.2026 |
Индикаторы-измерители цифровые, FA MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
66379-16 30.12.2021 |
Преобразователи дискретных сигналов, MACX MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
66380-16 30.12.2026 |
Устройства многофункциональные измерительные, PACT RCP Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
68653-17 12.09.2027 |
Преобразователи измерительные, MACX Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
69650-17 05.12.2022 |
Преобразователи аналогово-цифровые, MINI MCR-2 Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
78555-20 29.06.2030 |
Счетчики для измерения электрической энергии, EEM Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
78533-20 29.06.2030 |
Преобразователи измерительные, MINI Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
82198-21 16.07.2026 |
Серверы времени с приемником сигналов ГНСС, FL TIMESERVER NTP Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Преобразователи аналогово-цифровые (MINI MCR-2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи аналогово-цифровые (MINI MCR-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователи имеют встроенное и внешнее программное обеспечение (далее по тексту - ПО).
Встроенное ПО представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования преобразователей и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым.
Внешнее ПО, устанавливаемое на персональный компьютер, позволяет сконфигурировать преобразователи, регистрировать и сохранять результаты измерений и является метрологически не значимым.
Идентификационные данные внешнего ПО приведены в таблице 1.
Таблица 1 - Характеристики встроенного и внешнего ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Наименование ПО |
Встроенное (микропрограмма)* |
Внешнее |
|
Идентификационное наименование ПО |
MINI MCR-2-V8-MOD-RTU; MINI MCR-2-V8-PB-DP; MINI MCR-2-V8-MOD-TCP |
АNALOG-CONF |
|
Номер версии (идентификационный номер ПО) |
не ниже v. 1.300 |
не ниже v. 1.4.12 |
|
Примечание - * - в соответствии с модификацией. | ||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на титульные лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям аналогово-цифровым MINI MCR-2ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Техническая документация фирмы «PHOENIX CONTACT GmbH & Co. KG», Германия
Поверка
Поверкаосуществляется по документу МП 69650-17 «Преобразователи аналогово-цифровые MINI MCR-2.
Методика поверки», утверждённому ООО «ИЦРМ» 13.10.2017 г.
Основное средство поверки:
- калибратор универсальный Fluke 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «PHOENIX CONTACT GmbH & Co. KG», ГерманияАдрес: Flachsmarktstrasse 8, D-32825 Blomberg, Germany
Тел.: +49 (0) 5235-300
Факс: +49 (0) 5235-341200
W eb-сайт: https://www.phoenixcontact.com
Заявитель
Общество с ограниченной ответственностью «Феникс Контакт РУС» (ООО «Феникс Контакт РУС»)ИНН 7702332747
Адрес: 119619, г. Москва, Новомещерский проезд, д. 9, стр. 1
Тел.: 8 (495) 933-85-48
Факс: 8 (495) 933-97-22
Сайт: https://www.phoenixcontact.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия преобразователей основан на аналого-цифровом преобразовании сигналов силы постоянного тока, поступающих на аналоговые входы от восьми первичных измерительных преобразователей, в цифровые сигналы для их передачи по сети Modbus/RTU, Modbus/TCP или PROFIBUS DP.
Конструктивно преобразователи выполнены в виде печатной платы, на которой размещены электронные компоненты и микросхемы. Печатные платы размещены в корпусах, изготовленных из термопластических полимерных материалов. В корпусе расположены клеммы для подключения к преобразователям напряжения питания, а также клеммы для подключения входных измерительных преобразователей и выходные гнездовые разъемы D-SUB или RJ45.
Преобразователи выпускаются в следующих модификациях MINI MCR-2-V8-MOD-RTU, MINI MCR-2-V8-MOD-TCP, MINI MCR-2-V8-PB-DP, отличающихся типом подключаемого интерфейса.
Общий вид преобразователей и места пломбирования от несанкционированного доступа
представлены на рисунке 1.
а) модификации MINI MCR-2-V8-MOD-RTU; б) модификация MINI MCR-2-V8-MOD-TCP
MINI MCR-2-V8-PB-DP
Рисунок 1 - Общий вид и места пломбирования от несанкционированного доступа
приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение для модификации | ||
|
MINI MCR-2-V8-MOD-RTU |
MINI MCR-2- V8-PB-DP |
MINI MCR-2- V8-MOD-TCP | |
|
Количество входов/выходов, шт. |
8/1 | ||
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 | ||
|
Тип подключаемого интерфейса |
Modbus/RTU |
PROFIBUS DP |
Modbus/TCP |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % |
±0,1 | ||
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, на каждый 1 °С, % |
±0,01 | ||
|
Напряжение питания постоянного тока, В |
от 9,6 до 30 | ||
|
Потребляемая мощность, Вт, не более |
1 |
1,2 |
0,7 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение для модификации | ||
|
MINI MCR-2-V8-MOD-RTU |
MINI MCR-2- V8-PB-DP |
MINI MCR-2- V8-MOD-TCP | |
|
Рабочие условия измерений: - температура окружающей воздуха, °С |
от -40 до +65 |
от -40 до +60 |
от -40 до +55 |
|
- относительная влажность при температуре окружающего воздуха +35 °С, %, не более |
95 |
95 |
95 |
|
- атмосферное давление, кПа |
от 86 до 106,7 |
от 86 до 106,7 |
от 86 до 106,7 |
|
Габаритные размеры (ширина *высотах |
51,1 х 104,1 х56.8 |
51,1x104,1x61 | |
|
глубина), мм, не более | |||
|
Масса, г, не более |
199 |
136 |
205,1 |
|
Средняя наработка на отказ, ч, не менее |
2 000 000 | ||
