Номер по Госреестру СИ: 39164-08
39164-08 Преобразователи напряжения переменного тока измерительные, преобразователи напряжения постоянного тока измерительные
(MCR-VAC-UI-O-DC (переменного тока), MCR-VDC-UI-B-DC (постоянного тока))
Назначение средства измерений:
Преобразователи напряжения переменного тока измерительные MCR-VAC-UI-O-DC (далее - преобразователи) предназначены для преобразования напряжения переменного тока в выходные унифицированные сигналы тока постоянного напряжения, гальванической развязки входных, выходных и питающих цепей. Преобразователи напряжения постоянного тока измерительные MCR-VDC-UI-B-DC предназначены для преобразования напряжения постоянного тока в унифицированные сигналы тока постоянного напряжения, гальванической развязки входных, выходных и питающих цепей.
Аналитический паспорт типа средства измерений
39164-08 — Преобразователи напряжения переменного тока измерительные, преобразователи напряжения постоянного тока измерительные
MCR-VAC-UI-O-DC (переменного тока), MCR-VDC-UI-B-DC (постоянного тока)
Фирма "Phoenix Contact GmbH & Co. KG"
ГЕРМАНИЯ
МПИ: 5 лет
Действует
14
организаций7
владельцев2
версий131
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
14
Организаций-поверителей
эффективное число: 6.6
7
Владельцев СИ
эффективное число: 5.2
59
Экземпляров СИ
по агрегатам владельцев / организаций
55.7%
Периодические поверки
первичные: 2.3%
0.76%
Непригодность
1 извещений
51.1%
Поверки юрлиц
доля в общем объёме
2 489 ₽
Средневзвешенная цена
медиана: 2 520 ₽
100%
Покрытие ценами
расчётный известный объём: 34 454 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
1 825 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 518
Концентрация поверителей
HHI; доля топ-5: 66.4%
1 910
Концентрация владельцев
HHI; доля топ-5: 89.8%
8
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
33
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 131 поверок; пик пришёлся на 2023 год (25).
- Последний завершённый год показал снижение на 44% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 14.9%.
- Рынок представлен 14 организациями; концентрация умеренная (HHI 1518), доля топ-5 — 66.4%.
- В базе найдено 7 владельцев и 59 экземпляров СИ; доля пяти крупнейших владельцев — 89.8%.
- Средневзвешенная цена поверки — 2 489 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 34 454 руб.
- Доля извещений о непригодности составляет 0.76% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 1 825 дней; средний возраст парка по агрегатам организаций — 0,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2023 — 25
Долгосрочный CAGR: 14.9%
Активных версий: 1
Ценовой диапазон: 2 461–2 620 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| РЕДУКТОР-ПМ АО | Юридические лица | 16 | 16 | 1,00 |
| АО "Редуктор-ПМ" | Юридические лица | 15 | 15 | 1,00 |
| Акционерное общество "Авиационные редуктора и трансмиссии - Пермские моторы" | Юридические лица | 9 | 9 | 1,00 |
| АО "КАЗАНСКИЙ ВЕРТОЛЕТНЫЙ ЗАВОД" | Юридические лица | 7 | 14 | 2,00 |
| Филиал ООО "Газпром трансгаз Краснодар" Майкопское линейное производственное управление магистральных газопроводов | Юридические лица | 6 | 7 | 1,17 |
| АО "АРКТИКГАЗ", ИНН 8904002359 | Юридические лица | 3 | 3 | 1,00 |
| АО "АРКТИКГАЗ" | Юридические лица | 3 | 3 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 723328a6-ccce-ce76-d09a-e7dd89004e48 | 39164-08 | 2023-04-18 | — | актуальная |
| b4268ed7-f9d8-2436-fbaa-6a50a1377d82 | 39164-08 | 2020-05-07 | 2023-04-18 | архивная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.

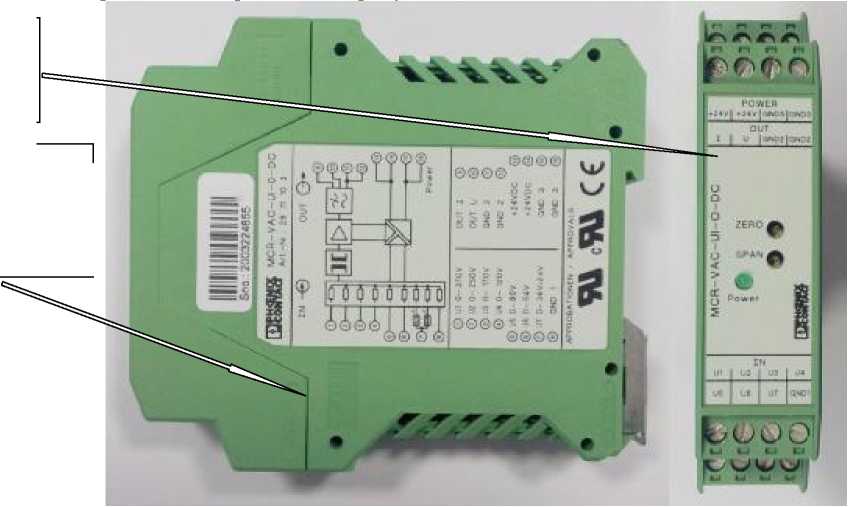

Преобразователи напряжения переменного тока измерительные, преобразователи напряжения постоянного тока измерительные
Рисунок № 1
Общие сведения
Дата публикации - 18.04.2023
Срок свидетельства - 17.01.2019
Номер записи - 126680
ID в реестре СИ - 349080
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MCR-VAC-UI-O-DC, нет данных, Нет модификации, MCR-VAC-UI-O-DC (переменного тока), MCR-VDC-UI-B-DC (постоянного тока), модификация MCR-VAC-UI-O-DC, MCR-VDC-UI-B-DC, мод. MCR-VAC-UI-O-DC, Преобразователь напряжения переменного тока измерительный MсR-VAс-UI-O-Dс
Производитель
Изготовитель - Фирма "Phoenix Contact GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Статистика
Кол-во поверок - 131
Выдано извещений - 1
Кол-во периодических поверок - 73
Кол-во средств измерений - 75
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№277 от 2015.03.11 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 42937-09 - 43909-10)
№3065 от 2019.12.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№1502 от 2021.07.28 О внесении изменений в сведения об утвержденном типе средств измерений
№2257 от 2022.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователи напряжения переменного тока измерительные, преобразователи напряжения постоянного тока измерительные (MCR-VAC-UI-O-DC (переменного тока), MCR-VDC-UI-B-DC (постоянного тока))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Phoenix Contact GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35514-07 27.04.2029 |
Преобразователи цифро-аналоговые программируемые, IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
35515-07 27.04.2029 |
Преобразователи измерительные программируемые, IB IL TEMP 2 RTD (-PAC), IB IL TEMP 2 UTH (-PAC) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
35516-07 27.04.2029 |
Преобразователи измерительные программируемые, IB IL AI 2/SF (-PAC), IB IL AI 8/SF (-PAC) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
35925-07 01.10.2012 |
Преобразователи искрозащищенные измерительные входных и выходных унифицированных сигналов, PI-EX-AIS-I/I, PI-EX-IDS-I/I с устройствами коммутации TT-PI-EX-TB, TT-PI-EX-TB(T), PI-EX-TB, PI-EX-TB(T), PI-EX-MB/8/3/D-9SUB, PI-EX-MB/16/(3)/D-SUB, PI-EX-ME-RPS-I/I, PI-EX-ME-RPSS-I/I, PI-EX-ME-ID-I/I, PI-EX-ME-IDS-I/I, PI-EX-ME-2IDLP-I/I Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
35926-07 01.10.2012 |
Преобразователи измерительные сигналов от термопар, PI-EX-ME-THC-I Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
35927-07 01.10.2012 |
Преобразователи измерительные сигналов от термометров сопротивления, PI-EX-ME-RTD-I, PI-EX-ME-RTD-I/NC Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
39163-08 23.11.2029 |
Преобразователи переменного тока измерительные, MACX MCR-SL, MCR-S, MCR-SL, MCR-SLP Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
39164-08 17.01.2019 |
Преобразователи напряжения переменного тока измерительные, преобразователи напряжения постоянного тока измерительные, MCR-VAC-UI-O-DC (переменного тока), MCR-VDC-UI-B-DC (постоянного тока) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
41168-09 01.09.2014 |
Трансформаторы тока, PACT MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
41972-09 01.01.2015 |
Преобразователи измерительные, MACX MCR-EX-SL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
50643-12 23.07.2017 |
Трансформаторы тока, PACT Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
50643-17 07.09.2027 |
Трансформаторы тока, PACT Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
51680-12 18.09.2022 |
Приборы для измерения параметров электрической энергии, EMpro Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54711-13 23.08.2018 |
Преобразователи сигналов измерительные, MACX MCR(-EX)-SL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
55661-13 28.11.2018 |
Преобразователи измерительные, MACX Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
55662-13 27.04.2029 |
Преобразователи измерительные, серии MINI Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
56372-14 23.11.2029 |
Преобразователи измерительные, серии MCR-FL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
58642-14 15.04.2029 |
Преобразователи измерительные, серии Inline Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
58643-14 15.04.2029 |
Преобразователи измерительные, серии Axioline Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
59880-15 25.11.2024 |
Преобразователи измерительные, Radioline Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
62041-15 20.07.2030 |
Преобразователи измерительные входных и выходных унифицированных сигналов, PI-EX Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
63447-16 28.03.2026 |
Преобразователи измерительные, MINI MCR-2 Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
63448-16 28.03.2026 |
Преобразователи измерительные, MACX MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
64617-16 13.07.2026 |
Преобразователи измерительные, MACX MCR-EX-SL-RPSSI-2I-1S(-SP) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
64832-16 26.08.2026 |
Преобразователи измерительные, MACX MCR-SL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
66378-16 30.12.2026 |
Индикаторы-измерители цифровые, FA MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
66379-16 30.12.2021 |
Преобразователи дискретных сигналов, MACX MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
66380-16 30.12.2026 |
Устройства многофункциональные измерительные, PACT RCP Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
68653-17 12.09.2027 |
Преобразователи измерительные, MACX Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
69650-17 05.12.2022 |
Преобразователи аналогово-цифровые, MINI MCR-2 Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
78555-20 29.06.2030 |
Счетчики для измерения электрической энергии, EEM Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
78533-20 29.06.2030 |
Преобразователи измерительные, MINI Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
82198-21 16.07.2026 |
Серверы времени с приемником сигналов ГНСС, FL TIMESERVER NTP Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Бесплатный
Кто поверяет Преобразователи напряжения переменного тока измерительные, преобразователи напряжения постоянного тока измерительные (MCR-VAC-UI-O-DC (переменного тока), MCR-VDC-UI-B-DC (постоянного тока))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 12 | 3 | 3 | 0 | 6 | 3 | 3 | |||
| ООО "ЭРИС" (1314) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «СНИИМ» (73) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 43 | 0 | 43 | 0 | 34 | 0 | 34 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 14 | 0 | 14 | 1 | 14 | 0 | 14 |
Стоимость поверки Преобразователи напряжения переменного тока измерительные, преобразователи напряжения постоянного тока измерительные (MCR-VAC-UI-O-DC (переменного тока), MCR-VDC-UI-B-DC (постоянного тока))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Краснодарский ЦСМ Краснодарский край |
2576 | 3649 |
|
ФБУ НИЦ ПМ-Ростест Москва |
3828 | 3649 |
|
Коломенский филиал ФБУ НИЦ ПМ-Ростест Московская область |
3828 | 3649 |
|
Клинский филиал ФБУ НИЦ ПМ-Ростест Московская область |
3828 | 3649 |
|
Сергиево-Посадский филиал ФБУ НИЦ ПМ-Ростест Московская область |
3828 | 3649 |
Знак утверждения типа
Знак утверждения типананосят на лицевую панель корпуса преобразователей методом тампопечати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Преобразователь MCR-VAC-UI-0-DC. Руководство по эксплуатации;
Преобразователь MCR-VDC-UI-B-DC. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям напряжения переменного тока измерительным MCR-VAC-UI-O-DC, преобразователям напряжения постоянного тока измерительным MCR-VDC-UI-B-DC
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
Лист № 4 Всего листов 4
Поверка
Поверкаосуществляется в соответствии с документом 2813000 МП «Преобразователи переменного тока измерительные MACX MCR-SL, MCR-S, MCR-SL, MCR-SLP, преобразователи напряжения измерительные MCR-VAC-UI-O-DC, MCR-VDC-UI-B-DC. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 15.09.2008 г.
Основные средства поверки:
-
- калибратор универсальный У300 (диапазон постоянного напряжения от 0,15 В до 1000 В, погрешность ± 0,2%, диапазон переменного напряжения от 0,5 В до 1000 В, погрешность ± 0,2%);
-
- магазин сопротивления Р4834 (погрешность ± 0,01%);
-
- универсальный вольтметр В7-78/1 (погрешность в диапазоне измерений постоянного тока от 0 до 20 мА составляет ± 0,005%, погрешность в диапазоне измерений постоянного напряжения от 0 до 10В составляет ± 0,00035%).
Изготовитель
Фирма «PHOENIX CONTACT GmbH & Co. KG»
Адрес: Flachsmarktstr. 8, D-32825 Blomberg, Germany Телефон: +49 52 35/3-00. Факс: +49 52 35/3-4 12 00 http://www.phoenixcontact.com
Email: info@phoenixcontact.com
Заявитель
ООО «Феникс Контакт РУС»
Адрес: 119619, Москва, Проектируемый проезд 5167, д. 9, стр. 1
Телефон: +7(495)933-8548.
http://www.phoenixcontact.ru
Email: info@phoenixcontact.ru
Испытательный центр
Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор. поселение Менделеево, Главный лабораторный корпус. Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево. Тел./факс (495) 526-63-00. E-mail: office@vniiftri.ru.
Конструктивно преобразователи выполнены в виде печатной платы, на которой размещены электронные компоненты и микросхемы. Печатные платы размещены в корпусах, изготовленных из термопластических полимерных материалов. Конструкция корпусов такова, что в них расположены клеммы для подключения к преобразователям измерительным напряжения
питания, а также клеммы для подключения входных и выходных сигналов. Внешний вид преобразователя приведен на рисунке 1.
утверждении типа
Место нанесения знака об
Место пломбировки от несанкционированного доступа
Рисунок 1
Комплектность преобразователей приведена в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователь MCR-VAC-UI-O-DC |
2811103 |
1 шт. |
|
Руководство по эксплуатации MCR-VAC-UI-O-DC |
2811103 РЭ |
1 шт. |
|
Преобразователь MCR-VDC-UI-B-DC |
2811116 |
1 шт. |
|
Руководство по эксплуатации MCR-VDC-UI-B-DC |
2811116 РЭ |
1 шт. |
|
Методика поверки |
2813000 МП |
1 шт. |
преобразователей приведены в таблице 1.
Таблица 1
|
1. Модификация MCR-VAC-UI-O-DC | |
|
Количество измерительных каналов |
1 |
|
Частота входного напряжения переменного тока, В |
от 45 до 400 |
|
Диапазоны входного напряжения переменного тока, В |
от 0 до 370 от 0 до 250 от 0 до 170 от 0 до 120 от 0 до 80 от 0 до 54 от 0 до 36 от 0 до 24 | |
|
Диапазоны выходного тока постоянного напряжения, мА |
от 4 до 20 от 0 до 20 | |
|
Диапазоны выходного напряжения постоянного тока, В |
от 0 до 10 | |
|
Коэффициент преобразования для токового выхода |
от минус 0,0003 до 0,0003 | |
|
Значение коэффициента преобразования для выхода по напряжению |
от минус 0,01 до 0,01 | |
|
Пределы допускаемой основной приведенной* погрешности коэффициента преобразования, % |
± 1,5 | |
|
Пределы допускаемой дополнительной приведенной погрешности коэффициента преобразования при изменении температуры окружающей среды на каждый 1°С (относительно границ температуры нормальных условий), % |
± 0,02 | |
|
2. Модификация MCR-VDC-UI-B-DC | ||
|
Количество измерительных каналов |
1 | |
|
Диапазоны входного напряжения постоянного тока, В |
от минус 550 до 550 от минус 370 до 370 от минус 250 до 250 от минус 170 до 170 от минус 120 до 120 от минус 80 до 80 от минус 54 до 54 от минус 36 до 36 | |
|
Диапазоны выходного тока постоянного напряжения, мА |
от 4 до 20 от 0 до 20 | |
|
Диапазон выходного напряжения постоянного тока, В |
от 0 до 10 | |
|
Коэффициент преобразования для токового выхода |
от минус 0,0004 до 0,0004 | |
|
Коэффициент преобразования для выхода по напряжению |
от минус 0,02 до 0,02 | |
|
Пределы допускаемой основной приведенной* погрешности коэффициента преобразования, % |
± 1,0 | |
|
Пределы допускаемой дополнительной приведенной погрешности коэффициента преобразования при изменении температуры окружающей среды на каждый 1°С (относительно границ температуры нормальных условий), % |
± 0,015 | |
|
Общие технические характеристики | ||
|
Напряжение питания постоянного тока, В |
от 18,5 до 30,2 | |
|
Ток потребления при напряжении 24 В, мА |
50 | |
|
Рабочие условия эксплуатации: | ||
|
диапазон рабочих температур, °С |
от минус 20 до 60 | |
* - Приведенной здесь и далее к максимальному значению диапазонов выходных сигналов.
|
относительная влажность воздуха при температуре 35°С, %, не более |
95 |
|
диапазон атмосферного давления, кПа |
от 86 до 106 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
114,5x22,5x99 |
|
Масса, кг, не более |
0,2 |
|
Средняя наработка на отказ, ч, не менее |
500000 |
