Номер по Госреестру СИ: 62041-15
62041-15 Преобразователи измерительные входных и выходных унифицированных сигналов
(PI-EX)
Назначение средства измерений:
Преобразователи измерительные входных и выходных унифицированных сигналов PI-EX (далее - преобразователи) предназначены для измерения и преобразования входных аналоговых сигналов силы постоянного тока, напряжения постоянного тока, электрического сопротивления в унифицированный электрический выходной сигнал постоянного тока.

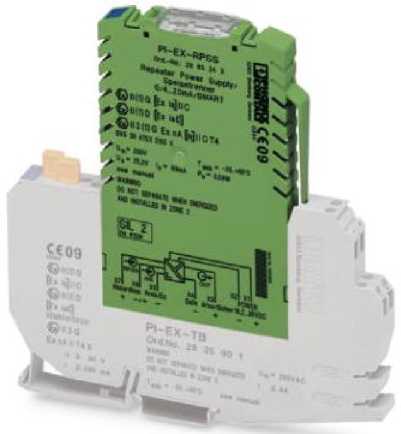

Внешний вид.
Преобразователи измерительные входных и выходных унифицированных сигналов
Рисунок № 1

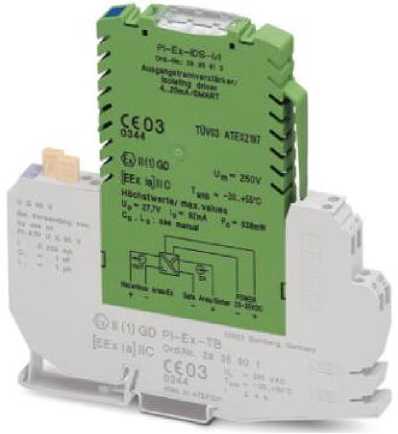

Внешний вид.
Преобразователи измерительные входных и выходных унифицированных сигналов
Рисунок № 2

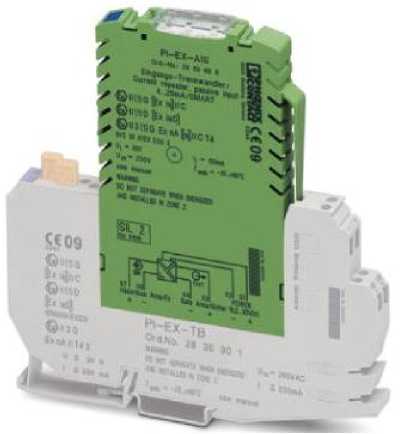

Внешний вид.
Преобразователи измерительные входных и выходных унифицированных сигналов
Рисунок № 3

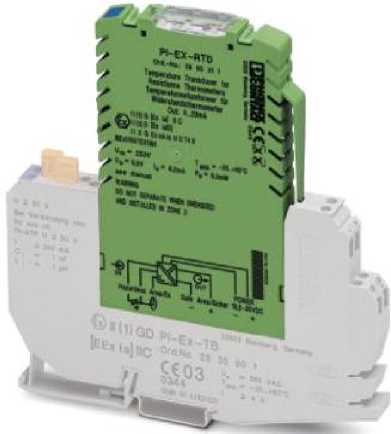

Внешний вид.
Преобразователи измерительные входных и выходных унифицированных сигналов
Рисунок № 4

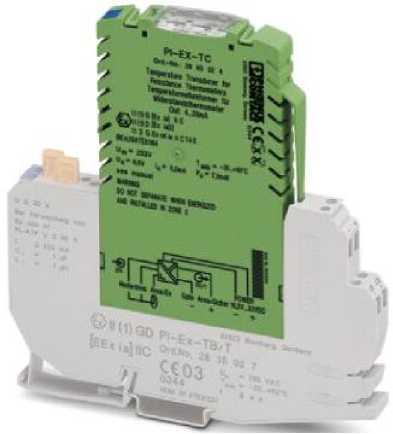

Внешний вид.
Преобразователи измерительные входных и выходных унифицированных сигналов
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным входных и выходных унифицированных сигналов PI-EX
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
-
3. ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
-
4. ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
-
5. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования.
-
6. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.
-
7. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
8. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений
электрического сопротивления.
-
9. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 62041-15 «Преобразователи измерительные входных и выходных унифицированных сигналов PI-EX. Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2015 г.
Средства поверки: калибратор универсальный Fluke 9100 (Госреестр № 25985-09), вольтметр универсальный В7-78/1 (Госреестр № 52147-12).
Изготовитель
Фирма «PHOENIX CONTACT GmbH & Co. KG», Германия.
Адрес: Flachsmarktstrasse 8, D-32825 Blomberg, Germany.
Тел.: +49 (0) 5235-300; Факс: +49 (0) 5235-341200.
Web-сайт: https://www.phoenixcontact.com
Заявитель
ООО «Феникс Контакт РУС», г. Москва.
Адрес: 119619, г. Москва, Новомещерский проезд, д. 9, стр. 1.
Тел.: 8 (495) 933-85-48; Факс: 8 (495) 933-97-22.
Web-сайт: https://www.phoenixcontact.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495) 437-55-77/437-56-66.
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия преобразователей основан на преобразовании аналоговых сигналов с первичных преобразователей (датчиков), их измерении, обработке и выдаче унифицированного электрического выходного сигнала постоянного тока по ГОСТ 26.011-80 пропорционального входному сигналу.
В качестве первичных преобразователей могут применяться различные датчики с выходным унифицированным сигналом 0(4) - 20 мА, преобразователи термоэлектрические (термопары) и термопреобразователи сопротивления.
Преобразователи обеспечивают гальваническое разделение входных и выходных цепей, цепей питания и служат в качестве барьеров искробезопасности при установке во взрывоопасной зоне (вид взрывозащиты «искробезопасная электрическая цепь», [Exia] IIC/IIB).
По числу и виду преобразуемых входных сигналов преобразователи являются одноканальными.
Преобразователи изготавливаются в виде пяти модификаций: PI-EX-AIS, PI-EX-IDS-I/I, PI-EX-RPSS, PI-EX-RTD, PI-EX-TC, отличающихся назначением, видом преобразуемого сигнала, габаритными размерами и массой.
Основные узлы преобразователей: плата ввода-вывода, АЦП, микропроцессор, ЦАП, перепрограммируемое запоминающее устройство (ППЗУ).
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном неразборном корпусе из термопластика. На месте установки преобразователи помещаются в специальный базовый элемент, на корпусе которого закреплены винтовые клеммы для присоединения подводящих проводников и штекеры-разъединители измерительной цепи. Для предотвращения неправильного подключения преобразователя на базовом элементе предусмотрен соответствующий паз, а на корпусе преобразователя -разделители. Для защиты от случайного извлечения на корпусе преобразователя предусмотрена защелка.
Преобразователи имеют светодиодные индикаторы, сигнализирующие о наличии питания («PWR»). Модели PI-EX-RTD, PI-EX-TC имеют дополнительный индикатор аварийного состояния («ERR») устройства (сбой преобразователя, датчика, обрыв кабеля, выход преобразуемой величины за верхний/нижний пределы).
Настройка (конфигурирование) преобразователей осуществляется пользователем с помощью микропереключателей DIP, расположенных на корпусе преобразователя или с помощью внешнего компьютера через интерфейс S-PORT (модели PI-EX-RTD, PI-EX-TC). Все модификации поддерживают HART-протокол передачи данных.
Преобразователи предназначены для установки на DIN рейку. Рекомендуемое положение корпуса преобразователей в пространстве - вертикальное.
Преобразователи не имеют регулировочных элементов, которые могли бы изменить их метрологические характеристики. Несанкционированный доступ к внутренним частям приводит к выходу преобразователей из строя.
Рисунок 1 - Внешний вид преобразователей
В комплект поставки входят: преобразователь (по заказу), руководство по эксплуатации, методика поверки.
Таблица 1 - Метрологические характеристики
Модификация |
Характеристики | |||||
Назначение |
Вид входного сигнала |
Диапазон преобразования входного сигнала |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной погрешности преобразования 1)1 |
Температурный коэффициент 2) | |
PI-EX-AIS |
Преобразование сигналов от измерительных преобразователей с внешним питанием, установленных во взрывоопасной зоне, к устройствам в безопасной зоне |
Сила постоянного тока |
от 0(4) до 20 мА |
от 0(4) до 20 мА |
± 0,2 % |
0,01 %/°C |
PI-EX-IDS-I/I |
Развязка и передача сигнала 0(4) - 20 мА к нагрузке, установленной во взрывоопасной зоне |
Сила постоянного тока |
от 0(4) до 20 мА |
от 0(4) до 20 мА |
± 0,1 % |
0,01 %/°C |
PI-EX-RPSS |
Питание 2-проводных измерительных преобразователей, установленных во взрывоопасной зоне, и передача сигнала 4 - 20 мА к нагрузке, установленной в безопасной зоне |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
± 0,1 % |
0,01 %/°C |
PI-EX-RTD |
Преобразование сигналов от термопреобразователей сопротивления, установленных во взрывоопасной зоне, к устройствам в безопасной зоне |
Электрическое сопротивление (сигнал с термопреобразователя сопротивления, 2-х и 3-х проводное подключение) |
От 0 до 2000 Ом (Диапазон температур от минус 200 °C до плюс 850 °C) 3) |
от 0(4) до 20 мА |
± (0,05 • 100/ДМ5) + 0,05) %; Для Pt50, Cu50, C5u) 5 3: ± (0,05 • 400/ДМ5) + 0,05) % |
0,02 %/°C |
Модификация |
Характеристики | |||||
Назначение |
Вид входного сигнала |
Диапазон преобразования входного сигнала |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной погрешности преобразования 1) |
Температурный коэффициент 2) | |
PI-EX-TC |
Преобразование сигналов от преобразователей термоэлектрических, установленных во взрывоопасной зоне, к устройствам в безопасной зоне |
Напряжение постоянного тока (сигнал с преобразователя термоэлектрического) |
От -20 до 70 мВ (Диапазон температур от минус 250 °C до плюс 1372 °C) 4) |
от 0(4) до 20 мА |
Для J, K: 5) ± (0,05 • 200/ДМ5) + 0,05) %; Для E, N, L: 5) ± (0,05 • 400/ДМ5) + 0,05) % |
0,02 %/°C |
Примечание: 1) - За нормирующее значение при определении приведенной погрешности преобразования принимается значение диапазона выходного сигнала (полная шкала).
-
2) - Нормальные условия применения: температура окружающего воздуха (20 ± 5) °C, относительная влажность воздуха от 30 до 80 %
-
3) - Используемые термопреобразователи сопротивления и их характеристики приведены в таблице 2.
-
4) - Используемые преобразователи термоэлектрические и их характеристики приведены в таблице 3.
-
5) - Значение в числителе дроби и в знаменателе (ДМ) - температура, °C. ДМ - диапазон измерения температуры из таблиц 2, 3.
Таблица 2 - Характеристики термопреобразователей сопротивления
Тип термопреобразователя сопротивления |
Диапазон измерения температуры, °С |
Pt50 (IEC/EN 60751) |
от минус 200 до плюс 850 |
Pt100 (IEC/EN 60751) |
от минус 200 до плюс 850 |
Pt200 (iEC/EN 60751) |
от минус 200 до плюс 850 |
Pt500 (IEC/EN 60751) |
от минус 200 до плюс 850 |
Pt100 (Sama RC21-4-1966) |
от минус 200 до плюс 600 |
Pt500 (Sama RC21-4-1966) |
от минус 200 до плюс 600 |
Ni100(DIN 43760) |
от минус 60 до плюс 250 |
Ni500(DIN 43760) |
от минус 60 до плюс 250 |
Cu50 |
от минус 50 до плюс 200 |
Cu53 |
от минус 50 до плюс 180 |
Cu100 |
от минус 50 до плюс 200 |
Таблица 3 - Характеристики преобразователей термоэлектрических
Тип преобразователя термоэлектрического |
Диапазон измерения температуры, °С |
E (IEC/EN 60584) |
от минус 250 до плюс 1000 |
J (IEC/EN 60584) |
от минус 210 до плюс 1200 |
K (IEC/EN 60584) |
от минус 250 до плюс 1372 |
N (iEC/EN 60584) |
от минус 250 до плюс 1300 |
L (DIN 43760) |
от минус 200 до плюс 900 |
Таблица 4 - Технические характеристики
Модификация |
Характеристики | ||||
Напряжение питания постоянного тока, В |
Г абаритные размеры, мм (с базовым элементом) |
Масса, кг |
Рабочие условия применения: | ||
температура окружающего воздуха, °C |
относительная влажность воздуха, % | ||||
PI-EX-AIS |
От 19,2 до 30 |
147x145x12,4 |
0,0939 |
От минус 20 до плюс 60 |
До 95 |
PI-EX-IDS-I/I |
От 20 до 35 |
0,1134 |
От минус 20 до плюс 55 | ||
PI-EX-RPSS |
От 19,2 до 30 |
0,0973 |
От минус 20 до плюс 60 | ||
PI-EX-RTD |
150x127,5x17,5 |
0,1 | |||
PI-EX-TC |
147x145x12,4 |
