Номер по Госреестру СИ: 35514-07
35514-07 Преобразователи цифро-аналоговые программируемые
(IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC))
Назначение средства измерений:
Преобразователи цифро-аналоговые программируемые IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC) (далее - преобразователи) предназначены для преобразования пятнадцати разрядного цифрового кода в выходные унифицированные сигналы постоянного тока, выходные унифицированные сигналы напряжения постоянного тока.
Внешний вид.
Преобразователи цифро-аналоговые программируемые
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 27.04.2023
Номер записи -
ID в реестре СИ - 344650
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Phoenix Contact GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№828 от 2018.04.27 О продлении срока действия свидетельств об утверждении типа средств измерений
№670 от 2023.03.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (12)
Наличие аналогов СИ: Преобразователи цифро-аналоговые программируемые (IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Phoenix Contact GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35514-07 27.04.2023 |
Преобразователи цифро-аналоговые программируемые, IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
35515-07 27.04.2023 |
Преобразователи измерительные программируемые, IB IL TEMP 2 RTD (-PAC), IB IL TEMP 2 UTH (-PAC) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
35516-07 27.04.2023 |
Преобразователи измерительные программируемые, IB IL AI 2/SF (-PAC), IB IL AI 8/SF (-PAC) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
35925-07 01.10.2012 |
Преобразователи искрозащищенные измерительные входных и выходных унифицированных сигналов, PI-EX-AIS-I/I, PI-EX-IDS-I/I с устройствами коммутации TT-PI-EX-TB, TT-PI-EX-TB(T), PI-EX-TB, PI-EX-TB(T), PI-EX-MB/8/3/D-9SUB, PI-EX-MB/16/(3)/D-SUB, PI-EX-ME-RPS-I/I, PI-EX-ME-RPSS-I/I, PI-EX-ME-ID-I/I, PI-EX-ME-IDS-I/I, PI-EX-ME-2IDLP-I/I Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
35926-07 01.10.2012 |
Преобразователи измерительные сигналов от термопар, PI-EX-ME-THC-I Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
35927-07 01.10.2012 |
Преобразователи измерительные сигналов от термометров сопротивления, PI-EX-ME-RTD-I, PI-EX-ME-RTD-I/NC Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
39163-08 23.11.2023 |
Преобразователи переменного тока измерительные, MACX MCR-SL, MCR-S, MCR-SL, MCR-SLP Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
39164-08 17.01.2019 |
Преобразователи напряжения переменного тока измерительные, преобразователи напряжения постоянного тока измерительные, MCR-VAC-UI-O-DC (переменного тока), MCR-VDC-UI-B-DC (постоянного тока) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
41168-09 01.09.2014 |
Трансформаторы тока, PACT MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
41972-09 01.01.2015 |
Преобразователи измерительные, MACX MCR-EX-SL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
50643-12 23.07.2017 |
Трансформаторы тока, PACT Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
50643-17 07.09.2027 |
Трансформаторы тока, PACT Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
51680-12 18.09.2022 |
Приборы для измерения параметров электрической энергии, EMpro Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54711-13 23.08.2018 |
Преобразователи сигналов измерительные, MACX MCR(-EX)-SL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
55661-13 28.11.2018 |
Преобразователи измерительные, MACX Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
55662-13 27.04.2023 |
Преобразователи измерительные, MINI Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
56372-14 23.11.2023 |
Преобразователи измерительные, MCR-FL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
3 года | |
|
58642-14 15.04.2024 |
Преобразователи измерительные, Inline Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
58643-14 15.04.2024 |
Преобразователи измерительные, Axioline Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
5 лет | |
|
59880-15 25.11.2024 |
Преобразователи измерительные, Radioline Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
62041-15 20.07.2025 |
Преобразователи измерительные входных и выходных унифицированных сигналов, PI-EX Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
63447-16 28.03.2026 |
Преобразователи измерительные, MINI MCR-2 Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
63448-16 28.03.2026 |
Преобразователи измерительные, MACX MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
64617-16 13.07.2026 |
Преобразователи измерительные, MACX MCR-EX-SL-RPSSI-2I-1S(-SP) Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
64832-16 26.08.2026 |
Преобразователи измерительные, MACX MCR-SL Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
66378-16 30.12.2026 |
Индикаторы-измерители цифровые, FA MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
66379-16 30.12.2021 |
Преобразователи дискретных сигналов, MACX MCR Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
66380-16 30.12.2026 |
Устройства многофункциональные измерительные, PACT RCP Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
68653-17 12.09.2027 |
Преобразователи измерительные, MACX Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
69650-17 05.12.2022 |
Преобразователи аналогово-цифровые, MINI MCR-2 Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
74564-19 01.04.2024 |
Приборы для измерения параметров электрической энергии, EEM Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
78555-20 29.06.2025 |
Счетчики для измерения электрической энергии, EEM Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
78533-20 29.06.2025 |
Преобразователи измерительные, MINI Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
82198-21 16.07.2026 |
Серверы времени с приемником сигналов ГНСС, FL TIMESERVER NTP Фирма "Phoenix Contact GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Кто поверяет Преобразователи цифро-аналоговые программируемые (IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи цифро-аналоговые программируемые (IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую панель преобразователей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Преобразователи измерительные программируемые IB IL AI 2/SF (-PAC). IB IL AI 8/SF (-PAC). IB IL TEMP 2 RTD (-PAC). IB IL TEMP 2 UTH (-PAC). Руководство по эксплуатации.
Лист № 4 Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным программируемым IB IL AO 2/S (-PAC), IB IL AO 2/U/BP (-PAC)
Техническая документация фирмы «Phoenix Contact GmbH & Co. KG», Германия.
Поверка
ПоверкаОсуществляется по документу TNR 90 11 56МП «Преобразователи измерительные программируемые IB IL AI 2/SF (-PAC), IB IL AI 8/SF (-PAC), IB IL TEMP 2 RTD (-PAC), IB IL TEMP 2 UTH (-PAC), преобразователи цифро-аналоговые программируемые IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC). Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 28.06.2007 г.
Основные средства поверки:
- вольтметр универсальный В7-78/1 (Рег. № 31773-06), диапазон измерений напряжения постоянного тока от 1 мкВ до 1000 В, пределы допускаемой относительной погрешности измерений ± (0.004-0.0055) %; диапазон измерений силы постоянного тока от 0,1 мкА до 3 А, пределы допускаемой относительной погрешности измерений ± (0.05 - 0.13) %.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиоизмерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Конструктивно преобразователь выполнен в виде печатной платы, размещенной в малогабаритном неразборном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические пружинные клеммы для присоединения подводящих сигнальных проводников и кабелей питания.

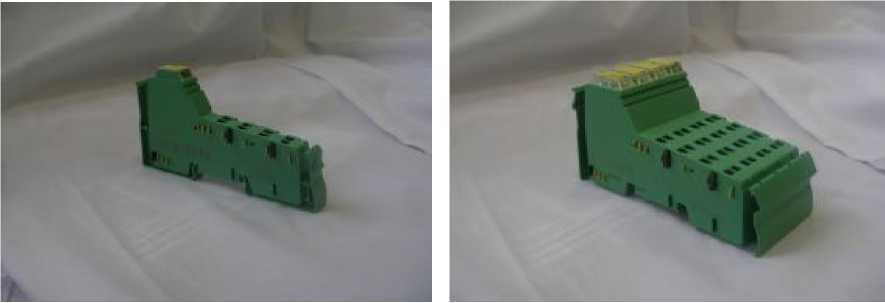

Внешний вид преобразователей приведен на рисунке 1.
a) b)
Рисунок 1- Преобразователи цифро-аналоговые программируемые:
-
a) IB IL AO 2/U/BP (-PAC)
-
b) IB IL AO 2/SF (-PAC)
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
|
1 |
Преобразователь цифроаналоговый программируемый IB IL AO 2/U/BP (-PAC) Преобразователь цифро-аналоговый программируемый IB IL AO 2/SF (-PAC) |
ART.NR 2861467 ART.NR 2862806 |
В соответствии с заказом |
|
2 |
Руководство по эксплуатации IB IL AO 2/U/BP (-PAC). IB IL AO 2/SF (-PAC) |
TNR 90 11 56 9-00 TNR 90 13 94 2-00 |
1 1 |
|
3 |
Методика поверки |
TNR 90 11 56МП |
1 |
-
1 Преобразователь цифро-аналоговый программируемый IB IL AO 2/U/BP (-PAC)
Программируемые параметры диапазон выходных напряжений
Формат обмена данными преобразователя измерительного по шине данных типа «INTERBUS» с компьютером
Входной сигнал : 15 разрядный код Количество выходных каналов
(каждый канал имеет выход по напряжению) Диапазон выходных напряжений, В (программируется для каждого канала)
2 слова по 2 байта
2
от 0 до плюс 10
или от минус 10 до плюс 10
Пределы допускаемой основной приведенной* погрешности преобразования
±0,14%+ 0,001В
Пределы допускаемой дополнительной приведенной погрешности преобразования при изменении температуры окружающей среды на каждый 1 °С (относительно температуры 23°С), %
±0,005
-
2 Преобразователь цифро-аналоговый программируемый IB IL AO 2/ SF (-PAC)
Программируемые параметры: диапазон выходных напряжений
Формат обмена данными преобразователя измерительного по шине данных типа «INTERBUS» с компьютером:
Входной сигнал: 15 разрядный код
Количество выходных каналов
Диапазон выходных напряжений, В (программируется для каждого канала) Диапазон выходных токов, мА (программируется для каждого канала) Пределы допускаемой основной приведенной погрешности преобразования по напряжению Пределы допускаемой основной приведенной погрешности преобразования по тока Пределы допускаемой дополнительной приведенной погрешности преобразования при изменении температуры окружающей среды на каждый 1 °С (относительно температуры 23°С), %
-
3 Общие технические характеристики
Напряжение питания постоянного тока , В
Мощность потребления, Вт:
IB IL AO 2/U/BP (-PAC) IB IL AO 2/SF (-PAC)
Рабочие условия применения: диапазон рабочих температур, °С относительная влажность воздуха, (при температуре 35 С°), не более, % атмосферное давление, кПа
Масса, не более, кг:
IB IL AO 2/U/BP (-PAC)
IB IL AO 2/SF (-PAC)
2 слова по 2 байта
8
от 0 до плюс 10
от 0 до плюс 20 или от 4 до плюс 20
± 0,1%+ 0,5 мВ ±0,2%+ 0,005 мА
± 0,001
7,5
0,68
2,1
от минус 25 до плюс 55
95
от 86 до 106,7
0,048
0,125
Габаритные размеры, не более, мм:
IB IL AO 2/U/BP (-PAC),
IB IL AO 2/SF (-PAC),
Средняя наработка на отказ, не менее, ч 500000
