Номер по Госреестру СИ: 35516-07
35516-07 Преобразователи измерительные программируемые
(IB IL AI 2/SF (-PAC), IB IL AI 8/SF (-PAC))
Назначение средства измерений:
Преобразователи измерительные программируемые IB IL AI 2/SF (-PAC), IB IL AI 8/SF (-PAC) (далее - преобразователи) предназначены для преобразования входных унифицированных сигналов постоянного тока, входных унифицированных сигналов напряжения постоянного тока в пятнадцатиразрядный цифровой код.
Внешний вид.
Преобразователи измерительные программируемые
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую панель преобразователей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Преобразователи измерительные программируемые IB IL AI 2/SF (-PAC), IB IL AI
8/SF (-PAC). Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным программируемым IB IL AI 2/SF (-PAC), IB IL AI 8/SF (-PAC)
Техническая документация фирмы «Phoenix Contact GmbH & Co. KG», Германия.
Поверка
ПоверкаОсуществляется по документу TNR 90 11 56МП «Преобразователи измерительные программируемые IB IL AI 2/SF (-PAC), IB IL AI 8/SF (-PAC), IB IL TEMP 2 RTD (-PAC), IB IL TEMP 2 UTH (-PAC), преобразователи цифро-аналоговые программируемые IB IL AO 2/U/BP (-PAC), IB IL AO 2/SF (-PAC). Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 28.06.2007 г.
Основные средства поверки:
- калибратор универсальный Н4-6 (диапазон постоянного напряжения от 0,1 мкВ до 200 В, погрешность ±(0,006+0,0006)%; диапазон постоянного тока от 0,1 нА до 2 А, погрешность ±(0,01+0,003)%);
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиоизмерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Конструктивно преобразователь выполнен в виде печатной платы, размещенной в малогабаритном неразборном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические пружинные клеммы для присоединения подводящих сигнальных проводников и кабелей питания.

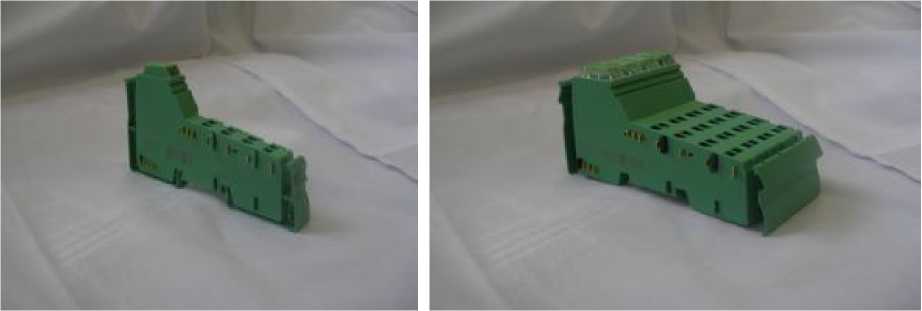

Внешний вид преобразователей приведен на рисунке 1.
IB IL AI 2/SF (-PAC) IB IL AI 8/SF (-PAC)
Рисунок 1 - Внешний вид преобразователей
№ п/п |
Наименование |
Обозначение |
Количество |
1 |
Преобразователи измерительные программируемые IB IL AI 2/SF (-PAC), IB IL AI 8/SF (-PAC) |
ART.NR 2726285 ART.NR 2861412 |
В соответствии с заказом |
2 |
Руководство по эксплуатации IB IL AI 2/SF (-PAC), IB IL AI 8/SF (-PAC) |
TNR 94 20 90 8-04 TNR 90 11 56 5-00 |
1 |
3 |
Методика поверки |
TNR 90 11 56МП |
1 |
1 Преобразователь измерительный программируемый IB IL AI 2/SF (-PAC)
Программируемые параметры
диапазон входных токов диапазон входных напряжений
Формат обмена данными преобразователя измерительного по шине данных типа «INTERBUS» с компьютером Количество входных каналов
Диапазон входных напряжений, В
(программируется для каждого канала) Диапазон входных токов, мА
(программируется для каждого канала)
Выходной сигнал :
2 слова по 2 байта
4
от 0 до плюс 10 или от минус 10 до плюс 10 от 0 до плюс 20 от 4 до плюс 20 или от минус 20 до плюс 20
15 разрядный код
Пределы допускаемой основной приведенной* погрешности преобразования по входу напряжения
Пределы допускаемой основной приведенной погрешности преобразования по входу преобразования тока
Пределы допускаемой дополнительной приведенной погрешности преобразования при изменении температуры окружающей среды на каждый 1 °С (относительно температуры 23°С), %
±0,3% + 0,001 В
±0,4%+ 0,005 мА
± 0,004
2 Преобразователь измерительный программируемый IB IL AI 8/SF (-PAC)
Программируемые параметры
диапазон входных токов
диапазон входных напряжений
Формат обмена данными преобразователя измерительного по шине данных типа «INTERBUS» с компьютером Количество входных каналов |
2 слова по 2 байта 16 |
Диапазон входных напряжений, В
от 0 до плюс 5
или от минус 5 до плюс 5
от 0 до плюс 10
или от минус 10 до плюс 10
от 0 до плюс 25
Диапазон входных токов, мА (программируется для каждого канала)
Выходной сигнал :
Пределы допускаемой основной приведенной погрешности преобразования по входу напряжения
Пределы допускаемой основной приведенной погрешности преобразования по входу тока
Пределы допускаемой дополнительной приведенной погрешности преобразования при изменении температуры окружающей среды на каждый 1 °С (относительно температуры 25°С), %
или от минус 25 до плюс 25 или от 0 до плюс 50 от 0 до плюс 20 или от 4 до плюс 20 или от минус 20 до плюс 20 или от 0 до плюс 40 или от минус 40 до плюс 40 15 разрядный код
±0,1%+ 0,5 мВ
±0,2%+ 0,005 мА
±0,004
3. Общие технические характеристики
Мощность потребления:
IB IL AI 2/SF (-PAC), Вт
IB IL AI 8/SF (-PAC), Вт
0,662
1,086
Рабочие условия применения: диапазон рабочих температур,°С относительная влажность воздуха, (при температуре 35 С°), не более, % атмосферное давление, кПа
Масса, не более, кг:
IB IL AI 2/SF (-PAC)
IB IL AI 8/SF (-PAC)
Габаритные размеры, не более, мм: IB IL AI 2/SF (-PAC),
длина ширина высота
IB IL AI 8/SF (-PAC), длина ширина высота
от минус 25 до плюс 55
95
от 86 до 106,7
0,047
0,213
12
120
71
48
120
71
Средняя наработка на отказ, не менее, ч 500000
