№1168 от 12.05.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 324249
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Приказы по основной деятельности по агентству Вн. Приказ № 1168 от 12.05.2022
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645114_files/1652689645114-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
12 мая 2022 г.
1168
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р.Лазаренко
сертификат: 029D109B000BAE27A64C995DDB060203A9 Кому выдан; Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2022 г. № 1168
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
1. |
Термопреобразователи сопротивления |
AVL |
0087, 0089, 0090 |
78612-20 |
ГОСТ 8.461 2009 |
07.07. 2021 |
Общество с ограниченно ответственностью «АВЛ» (ООО «АВЛ»), г. Москва |
ООО «ИНЭКС СЕРТ», г. Москва | ||||
2. |
Устройства весоизмерительные |
MC/DAT |
MC/DAT-A-3-07, с заводским № 70441031, терминал МСТ 1302, с заводским № 2021/0728, терминал DAT 1400, с заводским № 2021/7261 |
61371-15 |
ГОСТ OIML R 76-1-2011 Приложение ДА |
15.12. 2021 |
Общество с ограниченной ответствен-ностью «Экспертсерт» (ООО «Экспертсерт»), г. Москва |
ЗАО КИП «МЦЭ», г. Москва |
3. |
Система измерений количества и показателей качества широкой фракции легких углеводородов на входе в товарный парк ЗАО «НГПЗ» СИК ШФЛУ-8 |
КС 41.210-000 |
62181-15 | |||
4. |
Система измерений количества и показателей качества широкой фракции легких углеводородов, подаваемой в продуктепровод «Нефтегорский ГПЗ -Отрадненский ГПЗ» СИК ШФЛУ-9 |
КС 41.220-000 |
62167-15 | |||
5. |
Система автоматизированная информацио нно -измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЗАО «Бурибаевский ГОК» |
ЭПК 317/07 |
62335-15 |
МП 62335-15 |
МП 214- 30151-2015 |
06.10. 2021 |
Акционерное общество «Нефтегорский газоперерабатывающий завод» (АО «НГПЗ»), Самарская область, г. Нефтегорск |
ООО ЦМ «СТП», г. Казань | ||
МП215- 30151-2015 |
07.10. 2021 |
Акционерное общество «Нефтегорский газоперерабатывающий завод» (АО «НГПЗ»), Самарская область, г. Нефтегорск |
ООО ЦМ «СТП», г. Казань | ||
МП 201- 007-2022 |
18.02. 2022 |
Акционерное общество «Энерго -промышленная компания» (ЗАО «ЭПК»), г. Екатеринбург |
ФГБУ «ВНИИМС», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» мая 2022 г. № 1168
Лист № 1
Всего листов 3
Регистрационный № 78612-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления AVL
Назначение средства измеренийТермопреобразователи сопротивления AVL (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких, газообразных, сыпучих сред.
Описание средства измеренийПринцип действия ТС основан на зависимости электрического сопротивления материала чувствительного элемента (ЧЭ) от температуры окружающей среды.
Термопреобразователи выпускаются с 4-х проводной схемой подключения.
Опломбирование ТС изготовителем не предусмотрено.
Серийные номера в виде цифрового обозначения, состоящие из арабских цифр, наносятся на этикетки кабелей ТС методом струйной печати.

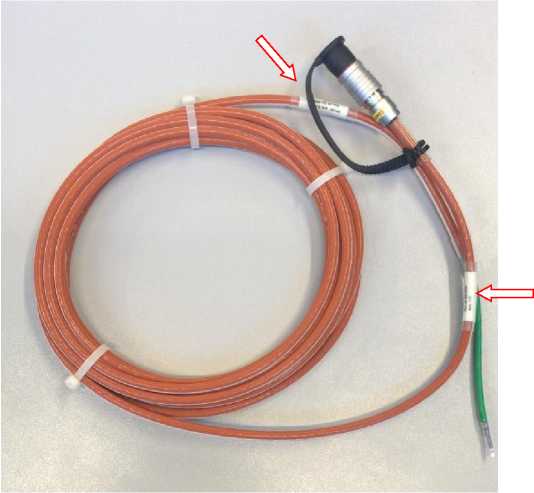

Общий вид ТС и места нанесения серийных номеров представлены на рисунке 1.
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-1.jpg)
Рисунок 1 - Общий вид ТС и места нанесения серийных номеров
Отсутствует
Метрологические и технические характеристикиМетрологические и технические характеристики термопреобразователей приведены в таблице 1
Таблица 1 - Основные метрологические и технические характеристики термопреобразователей
Наименование характеристики |
Значение |
Диапазон измерений температуры, °C |
от -40 до +180 |
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009 |
Pt100 |
Температурный коэффициент ТС а, °C-1 |
0,00385 |
Класс допуска ТС по ГОСТ 6651-2009 |
А |
Пределы допускаемого отклонения сопротивления ТС в температурном эквиваленте (допуск) по ГОСТ 6651-2009: - для А |
±(0,15+0,002|t|) |
Время термической реакции ТС, с, не более |
15 |
Электрическое сопротивление изоляции при температуре от +15 до +35 оС и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее |
100 |
Максимальный измерительный ток, мА |
10 |
Рабочие условия эксплуатации:
|
от -40 до + 180 от 20 до 98 |
Габаритные размеры, мм: Длина монтажной части Диаметр монтажной части |
100 5 |
Масса с кабелем, не более, кг |
3 |
Срок эксплуатации лет, не менее |
10 |
Средняя наработка на отказ, ч, не менее |
20160 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийКомплектность термопреобразователей приведена в таблице 2.
Таблица 2 - Комплект поставки термопреобразователей сопротивления AVL
Наименование |
Обозначение |
Количество |
Термопреобразователь сопротивления AVL |
- |
1 шт. |
Паспорт |
РТ100.00.001.ПС |
1 экз. |
приведены в разделе 2 «Использование по назначению» документа РТ100.00.001.ПС Паспорт
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления AVLГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация изготовителя «AVL List GmbH», Австрия
ИзготовительФирма «AVL LIST GmbH», Австрия
Адрес: Hans-List-Platz 1, A-8020, Graz, Austria
Телефон: +43 316 787 0
Факс: +43 316 787 400
E-mail: info@avl.com
Web-сайт: www.avl.com
Испытательный центрОбщество с ограниченной ответственностью «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ») Адрес: 125315, г. Москва, ул. Часовая, д.9А, помещение 27А
Тел.: +7 (495) 664-23-42
Web-сайт: http://www.inexcert.ru
E-mail: info@inexcert.ru
Уникальный номер записи об аккредитации № RA.RU.312302 в Реестре
аккредитованных лиц в области обеспечения единства измерений Россаккредитации
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» мая 2022 г. № 1168
Лист № 1 Регистрационный № 61371-15 Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства весоизмерительные MC/DAT
Назначение средства измеренийУстройства весоизмерительные MC/DAT (далее - устройство) предназначены для статического измерения массы твердых, сыпучих, жидких и газообразных веществ, находящихся в емкостях, а также отдельных объектов. Кроме того, устройства могут применяться в составе весодозирующих или весоизмерительных систем.
Описание средства измеренийПринцип действия устройства основан на преобразовании деформации упругих элементов тензорезисторных весоизмерительных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый сигнал, изменяющийся пропорционально массе груза. Аналоговые электрические сигналы с датчиков, если датчиков более одного, поступают в суммирующее устройство, где они суммируются, а затем, поступают в терминал, со встроенным устройством обработки аналоговых данных, где сигналы преобразуются в цифровой код и значение измеренной массы груза отображается на дисплее терминала.
Конструктивно устройства состоит из комплекта датчиков, узлов встройки (закладные элементы), кабелей и терминала.
В устройствах применяются:
-
- датчики Compression (220), регистрационный номер в Федеральном информационном фонде 58369-14;
-
- датчики Shear Beam (65023, 65083, MDB, 355, 65058, CLB, 65040, 5223, 9223, 5103, 4158, 3410, 5123, SEB, 3520, 9123, ACB, 3510, SHB-R); регистрационный номер в Федеральном информационном фонде 58367-14;
-
- датчики весоизмерительные тензорезисторные Single Point (1042, 1320, 1040, 1250, 1510, 1242), регистрационный номер в Федеральном информационном фонде 58370-14
-
- датчики S-type (STC, 620); регистрационный номер в Федеральном информационном фонде 58368-14;
соответственно, производства компаний: «Vishay Advanced Technologies LTD», Израиль, «Vishay Celtron (Tianjin) Technologies Co., LTD», Китай, «Vishay Tedea-Huntleigh(Beijing) Electronics Co., LTD», Китай, «Vishay Transducers India Limited», Индия, «Vishay Measurements Group UK Ltd», Великобритания, «Vishay Transducers LTD», США, «Vishay Celtron Technologies, Inc», Тайвань;
Датчики выбираются в зависимости от измеряемой нагрузки, условий монтажа и применения;
-

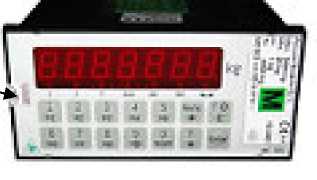

- терминалы, МС 302, DAT 400, DAT 500, DAT 1400, МСТ 1302, производства компании «Pavone Sistemi S.r.l.», Италия.
Терминал выбирается в зависимости от требуемых функциональных возможностей (автономное электрическое питание, функции накопления, печати информации, специальные функции и т.д.). Терминалы DAT 400 или DAT 500 отличаются только конструктивным исполнением корпуса (DAT 400 - для размещения на DIN рейке, DAT 500 - для щитового размещения).
Терминалы обрабатывают сигналы, поступающие от датчиков, отображают измеренное значение массы на дисплее и по интерфейсам RS-232, RS-422, RS-485, Ethernet/IP, Profibus DP, Modbus Plus, Allen-Bredley Remout I/O, Profinet, CAN-OPEN другим интерфейсам связи, могут передать его на устройства регистрации (принтер, компьютер и т.д.). К терминалам возможно подключение периферийного оборудования: ПЭВМ, принтеров, аппаратуры автоматической идентификации.
Устройства могут применяться в составе весодозирующих или весоизмерительных систем. Конструкция устройства позволяет использовать в качестве грузоприемного устройства (далее - ГПУ) емкости или иные конструкции, предназначенные для размещения взвешиваемых грузов.
Устройства при заказе имеют обозначения вида: MC/DAT-X-Max-Y, где MC/DAT - обозначение типа устройства:
Х - модель терминала:
А - МС 302;
В - DAT 500;
C - DAT 400;
D - DAT 1400;
E - MCT 1302.
Max - максимальная нагрузка устройства, т: 0,01; 0,012; 0,02; 0,025; 0,03; 0,05; 0,06; 0,075; 0,1; 0,125; 0,2; 0,25; 0,3; 0,5; 0,6; 0,75; 1; 1,5; 2; 2,5; 3; 5; 6; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 300; 400.
Y - код обозначения применяемого комплекта датчиков указан в таблице 1.
Таблица 1
Код |
Семейство |
Регистрационный номер в Федеральном информационном фонде |
01 |
220 |
(COMPRESSION) 58369-14 |
02 |
65023 |
(SHEAR BEAM) 58367-14 |
03 |
65083 |
(SHEAR BEAM) 58367-14 |
04 |
MDB |
(SHEAR BEAM) 58367-14 |
05 |
355 |
(SHEAR BEAM) 58367-14 |
06 |
65058 |
(SHEAR BEAM) 58367-14 |
07 |
CLB |
(SHEAR BEAM) 58367-14 |
08 |
65040 |
(SHEAR BEAM) 58367-14 |
09 |
5223 |
(SHEAR BEAM) 58367-14 |
10 |
9223 |
(SHEAR BEAM) 58367-14 |
11 |
5103 |
(SHEAR BEAM) 58367-14 |
12 |
4158 |
(SHEAR BEAM) 58367-14 |
13 |
3410 |
(SHEAR BEAM) 58367-14 |
14 |
5123 |
(SHEAR BEAM) 58367-14 |
15 |
SEB |
(SHEAR BEAM) 58367-14 |
16 |
3520 |
(SHEAR BEAM) 58367-14 |
17 |
9123 |
(SHEAR BEAM) 58367-14 |
18 |
ACB |
(SHEAR BEAM) 58367-14 |
19 |
3510 |
(SHEAR BEAM) 58367-14 |
20 |
SHB-R |
(SHEAR BEAM) 58367-14 |
Код |
Семейство |
Регистрационный номер в Федеральном информационном фонде |
21 |
1042 |
(Single Point) 58370-14 |
22 |
1320 |
(Single Point) 58370-14 |
23 |
1040 |
(Single Point) 58370-14 |
24 |
1250 |
(Single Point) 58370-14 |
25 |
1510 |
(Single Point) 58370-14 |
26 |
1242 |
(Single Point) 58370-14 |
27 |
STC |
(S-TYPE) 58368-14 |
28 |
620 |
(S-TYPE) 58368-14 |
Тип используемого датчика указывается в эксплуатационной документации на устройство при оформлении заказа.
На терминале прикрепляется табличка, содержащая следующую информацию:
- знак утверждения типа средств измерений;
- наименование или товарный знак предприятия-изготовителя;
- номер устройства по системе нумерации предприятия-изготовителя;
- обозначение типа устройства;
- год изготовления;
- значение Max;
- значение Min;
- значение е и d.

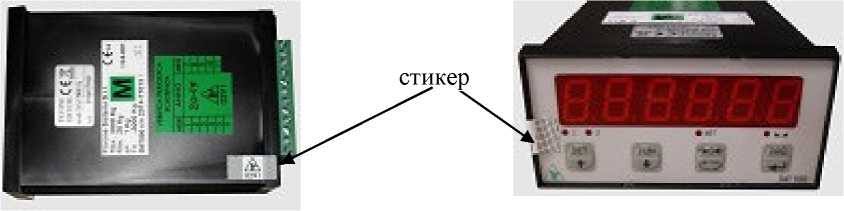

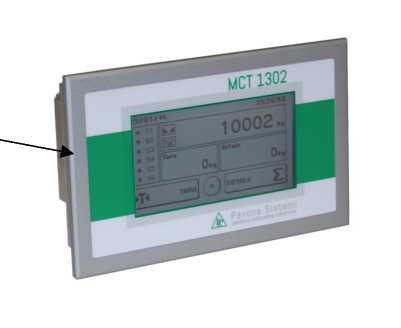

Заводской номер наносится наклеивающейся этикеткой на маркировочную табличку и имеет следующую маркировку: год-ХХХХ, где Х отображается в числовом формате. Общий вид датчиков с узлами встройки представлен на рисунках 1 - 28.

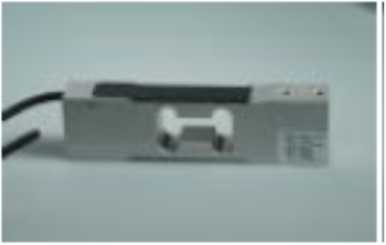

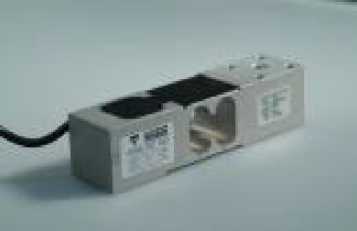

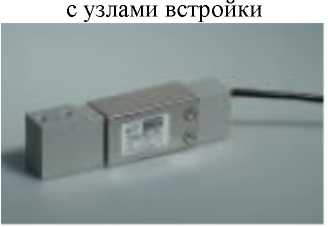

Датчики весоизмерительные тензорезисторные Compression.
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-2.jpg)

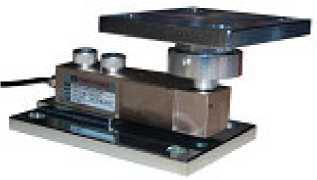

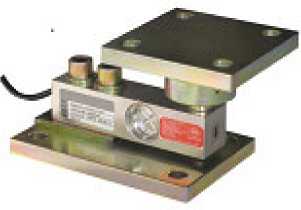

Рисунок 1 - Вид датчика семейства 220 с узлами встройки

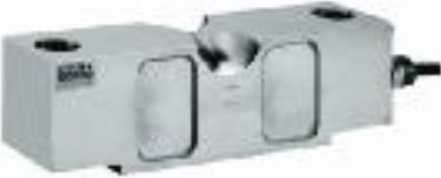

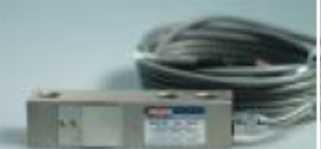

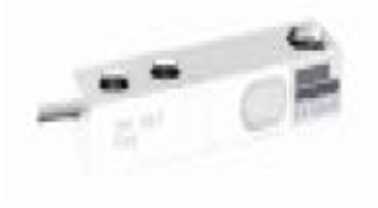

Датчики весоизмерительные тензорезисторные Shear Beam
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-3.jpg)

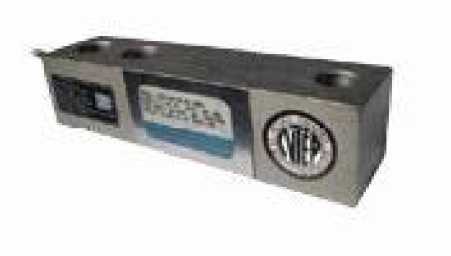

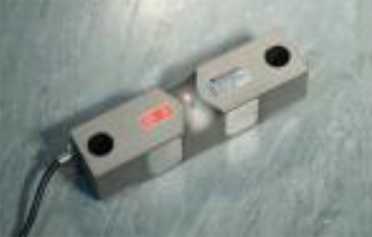

Рисунок 2 - Вид датчиков семейства 65023 с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-4.jpg)
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-5.jpg)

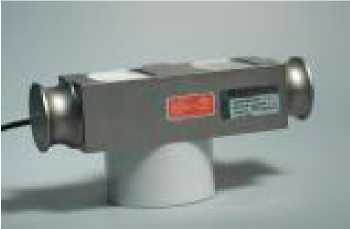

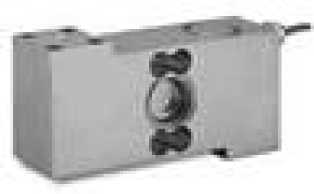

Рисунок 3 - Вид датчика семейства 65083 с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-6.jpg)

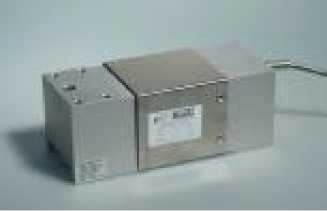

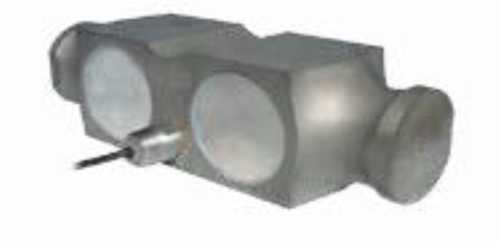

Рисунок 4 - Вид датчика семейства MDB
с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-7.jpg)

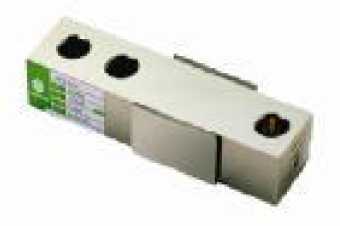

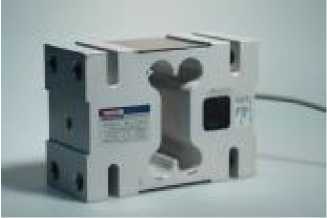

Рисунок 6 - Вид датчика семейства 65058
с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-8.jpg)

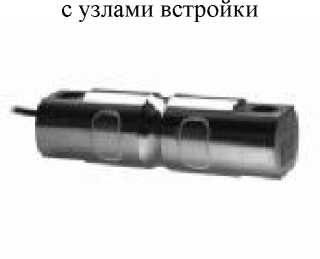

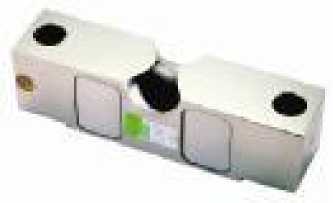

Рисунок 8 - Вид датчика семейства 65040 с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-9.jpg)

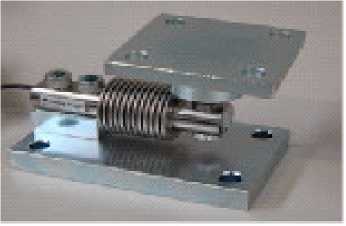

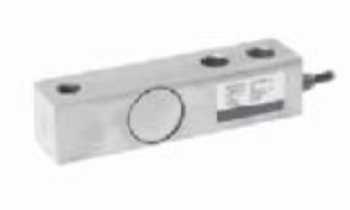

Рисунок 10 - Вид датчика семейства 9223 с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-10.jpg)
Рисунок 12 - Вид датчика семейства 4158 с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-11.jpg)
Рисунок 5 - Вид датчика семейства 355 с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-12.jpg)
Рисунок 7 - Вид датчика семейства CLB с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-13.jpg)
Рисунок 9 - Вид датчика семейства 5223
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-14.jpg)
Рисунок 11 - Вид датчика семейства 5103 с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-15.jpg)
Рисунок 13 - Вид датчика семейства 3410 с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-16.jpg)
Рисунок 14 - Вид датчика семейства 5123 с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-17.jpg)
Рисунок 15 - Вид датчика семейства SEB с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-18.jpg)
Рисунок 16 - Вид датчика семейства 3520 с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-19.jpg)
Рисунок 17 - Вид датчика семейства 9123 с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-20.jpg)
Рисунок 18 - Вид датчика семейства ACB с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-21.jpg)
Рисунок 19 - Вид датчика семейства 3510 с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-22.jpg)
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-23.jpg)
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-24.jpg)
Рисунок 20 - Вид датчика семейства SHB-R с узлами встройки
Датчики весоизмерительные тензорезисторные Single point
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-25.jpg)
Рисунок 21 - Вид датчика семейства 1042
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-26.jpg)
Рисунок 22 - Вид датчика семейства 1320 с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-27.jpg)
Рисунок 23 - Вид датчика семейства 1040 с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-28.jpg)
Рисунок 24 - Вид датчика семейства 1250 с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-29.jpg)
Рисунок 25 - Вид датчика семейства 1510 с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-30.jpg)
Рисунок 26 - Вид датчика семейства 1242 с узлами встройки
Датчики весоизмерительные тензорезисторные S-TYPE
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-31.jpg)
Рисунок 27 - Вид датчика семейства STC с узлами встройки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-32.jpg)
Рисунок 28 - Вид датчика семейства 620 с узлами встройки
Места пломбировки терминалов, исключающие несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений устройств (весов) показаны на рисунках 29, 30, 31, 32, 33 а процедура пломбировки описана в руководстве по эксплуатации на устройства.
стикер
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-33.jpg)
Рисунок 29 - Вид терминала МС 302 с указанием места пломбировки
стикер
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-34.jpg)
Рисунок 30 - Вид терминала DAT 400 с указанием места пломбировки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-35.jpg)
Рисунок 31 - Вид терминала DAT 500 с указанием места пломбировки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-36.jpg)
стикер
Рисунок 32 - Вид терминала DAT 1400 с указанием места пломбировки
![Приказ Росстандарта №1168 от 12.05.2022, https://oei-analitika.ru](../kurilka/orders_html/1652689645417_files/1652689645417-37.jpg)
Рисунок 33 - Вид терминала MCT 1302 с указанием места пломбировки
Программное обеспечениеТерминалы имеют встроенное программное обеспечение (ПО), которое делится на метрологически значимое и метрологически незначимое.
Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП терминала и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов при этом этот доступ защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, которая отображается на дисплее терминала при включении в сеть или может быть вызвана через меню ПО.
Идентификационные данные ПО приведены в таблицах 2 и 2а.
Таблица 2
Идентификационные данные (признаки) |
Значение | |
Терминал |
MC 302 |
DAT 400/DAT 500 |
Идентификационное наименование ПО |
Не применяется |
Не применяется |
Номер версии (идентификационный номер) ПО |
PW 13.xx Rev x.x |
PW 13.xxx Rev x.x |
Цифровой идентификатор (контрольна сумма) метрологически значимой части ПО |
я *- |
*- |
Алгоритм вычисления цифрового идентификатора ПО |
*- |
*- |
где х = 0 - 9 и относится к метрологически незначимой части * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Таблица 2а
Идентификационные данные (признаки) |
Значение | |
Терминал |
DAT 1400 |
MCT 1302 |
Идентификационное наименование ПО |
Не применяется |
Не применяется |
Номер версии (идентификационный номер) ПО |
PDAT Ol.xxxx |
PW 15 .xxxx |
Цифровой идентификатор (контрольна сумма) метрологически значимой части ПО |
я *- |
*- |
Алгоритм вычисления цифрового идентификатора ПО |
*- |
*- |
где х = 0 - 9 и относится к метрологически незначимой части * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Конструкция терминалов обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Метрологические и технические характеристикиКласс точности по ГОСТ OIML R 76-1-2011 ............................................................... средний (III).
Значения (Мах) и минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервала взвешивания и пределов допускаемой погрешности при первичной поверке (mpe) приведены в таблице 3.
Таблица 3 - Метрологические характеристики
Модификация |
Нагрузка, т |
d = e, кг |
Интервал взвешивания |
mpe, кг |
n | |
Max |
Min | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
МС/MCT/DAT-Х- |
0,01 |
0,0001 |
0,005 |
От 0,1 кг до 2,5 кг включ. |
± 0,0025 |
2000 |
0,01-Y |
От 2,5 кг до 10 кг включ. |
± 0,005 | ||||
МС/MCT/DAT-Х- 0,012-Y |
От 0,1 кг до 2,5 кг включ. |
± 0,0025 | ||||
0,012 |
0,0001 |
0,005 |
От 2,5 кг до 10 кг включ. |
± 0,005 |
2400 | |
От 10 кг до 12 кг включ. |
± 0,0075 | |||||
МС/MCT/DAT-Х- |
0,02 |
0,0002 |
0,01 |
От 0,2 кг до 5 кг включ. |
± 0,005 |
2000 |
0,02-Y |
От 5 кг до 20 кг включ. |
± 0,01 | ||||
МС/MCT/DAT-Х- 0,025-Y |
От 0,2 кг до 5 кг включ. |
± 0,005 | ||||
0,025 |
0,0002 |
0,01 |
От 5 кг до 20 кг включ. |
± 0,01 |
2500 | |
От 20 кг до 25 кг включ. |
± 0,015 | |||||
МС/MCT/DAT-Х- 0,03-Y |
От 0,2 кг до 5 кг включ. |
± 0,005 | ||||
0,03 |
0,0002 |
0,01 |
От 5 кг до 20 кг включ. |
± 0,01 |
3000 | |
От 20 кг до 30 кг включ. |
± 0,015 | |||||
МС/MCT/DAT-Х- 0,05-Y |
От 0,4 кг до 10 кг включ. |
± 0,01 | ||||
0,05 |
0,0004 |
0,02 |
От 10 кг до 40 кг включ. |
± 0,02 |
2500 | |
От 40 кг до 50 кг включ. |
± 0,03 | |||||
МС/MCT/DAT-Х- 0,06-Y |
От 0,4 кг до 10 кг включ. |
± 0,01 | ||||
0,06 |
0,0004 |
0,02 |
От 10 кг до 40 кг включ. |
± 0,02 |
3000 | |
От 40 кг до 60 кг включ. |
± 0,03 | |||||
МС/MCT/DAT-Х- |
0,075 |
0,001 |
0,05 |
От 1 кг до 25 кг включ. |
± 0,025 |
1500 |
0,075-Y |
От 25 кг до 75 кг включ. |
± 0,05 | ||||
МС/MCT/DAT-Х- 0,125-Y |
От 1 кг до 25 кг включ. |
± 0,025 | ||||
0,125 |
0,001 |
0,05 |
От 25 кг до 100 кг включ. |
± 0,05 |
2500 | |
От 100 кг до 125 кг включ. |
± 0,075 | |||||
МС/MCT/DAT-Х- |
0,2 |
0,002 |
0,1 |
От 2 кг до 50 кг включ. |
± 0,005 |
2000 |
0,2-Y |
От 50 кг до 200 кг включ. |
± 0,01 | ||||
МС/MCT/DAT-Х- 0,25-Y |
От 2 кг до 50 кг включ. |
± 0,05 | ||||
0,25 |
0,002 |
0,1 |
От 50 кг до 200 кг включ. |
± 0,1 |
2500 | |
От 200 кг до 250 кг включ. |
± 0,15 | |||||
МС/MCT/DAT-Х- 0,3-Y |
От 2 кг до 50 кг включ. |
± 0,05 | ||||
0,3 |
0,002 |
0,1 |
От 50 кг до 200 кг включ. |
± 0,1 |
3000 | |
От 200 кг до 300 кг включ. |
± 0,15 |
Продолжение таблицы 3
1 |
2 |
3 |
4 |
5 |
6 |
7 |
MC/MCT/DAT-X- 0,5-Y |
0,5 |
0,004 |
0,2 |
От 4 кг до 100 кг включ. |
± 0,1 |
2500 |
От 100 кг до 400 кг включ. |
± 0,2 | |||||
От 400 кг до 500 кг включ. |
± 0,3 | |||||
MC/MCT/DAT-X- 0,6-Y |
0,6 |
0,004 |
0,2 |
От 4 кг до 100 кг включ. |
± 0,1 |
3000 |
От 100 кг до 400 кг включ. |
± 0,2 | |||||
От 400 кг до 600 кг включ. |
± 0,3 | |||||
MC/MCT/DAT-X- 0,75-Y |
0,75 |
0,01 |
0,5 |
От 0,01 т до 0,25 т включ. |
± 0,25 |
1500 |
От 0,25 т до 0,75 т включ. |
± 0,5 | |||||
MC/MCT/DAT-X-1- Y |
1 |
0,01 |
0,5 |
От 0,01 т до 0,25 т включ. |
± 0,25 |
2000 |
От 0,25 т до 1 т включ. |
± 0,5 | |||||
MC/MCT/DAT-X- 1,5-Y |
1,5 |
0,01 |
0,5 |
От 0,01 т до 0,25 т включ. |
± 0,25 |
3000 |
От 0,25 т до 1 т включ. |
± 0,5 | |||||
От 1 т до 1,5 т включ. |
± 0,75 | |||||
MC/MCT/DAT-X-2- Y |
2 |
0,02 |
1 |
От 0,02 т до 0,5 т включ. |
± 0,5 |
2000 |
От 0,5 т до 2 т включ. |
± 1 | |||||
MC/MCT/DAT-X- 2,5-Y |
2,5 |
0,02 |
1 |
От 0,02 т до 0,5 т включ. |
± 0,5 |
2500 |
От 0,5 т до 2 т включ. |
± 1 | |||||
От 2 т до 2,5 т включ. |
± 1,5 | |||||
MC/MCT/DAT-X-3- Y |
3 |
0,02 |
1 |
От 0,02 т до 0,5 т включ. |
± 0,5 |
3000 |
От 0,5 т до 2 т включ. |
± 1 | |||||
От 2 т до 3 т включ. |
± 1,5 | |||||
МС/MCT/DAT-Х-5- Y |
5 |
0,04 |
2 |
От 0,04 т до 1 т включ. |
± 1 |
2500 |
От 1 т до 4 т включ. |
± 2 | |||||
От 4 т до 5 т включ. |
± 3 | |||||
МС/MCT/DAT-Х-6- Y |
6 |
0,04 |
2 |
От 0,04 т до 1 т включ. |
± 1 |
3000 |
От 1 т до 4 т включ. |
± 2 | |||||
От 4 т до 6 т включ. |
± 3 | |||||
МС/MCT/DAT-Х- 7,5-Y |
7,5 |
0,1 |
5 |
От 0,1 т до 2,5 т включ. |
± 2,5 |
1500 |
От 2,5 т до 7,5 т включ. |
± 5 | |||||
МС/MCT/DAT-Х- 10-Y |
10 |
0,1 |
5 |
От 0,1 т до 2,5 т включ. |
± 2,5 |
2000 |
От 2,5 т до 10 т включ. |
± 5 | |||||
МС/MCT/DAT-Х- 15-Y |
15 |
0,1 |
5 |
От 0,1 т до 2,5 т включ. |
± 2,5 |
3000 |
От 2,5 т до 10 т включ. |
± 5 | |||||
От 10 т до 15 т включ. |
± 7,5 | |||||
МС/MCT/DAT-Х- 20-Y |
20 |
0,2 |
10 |
От 0,2 т до 5 т включ. |
± 5 |
2000 |
От 5 т до 20 т включ. |
± 10 | |||||
МС/MCT/DAT-Х- 25-Y |
25 |
0,2 |
10 |
От 0,2 т до 5 т включ. |
± 5 |
2500 |
От 5 т до 20 т включ. |
± 10 | |||||
От 20 т до 25 т включ. |
± 15 |
Продолжение таблицы 3
1 |
2 |
3 |
4 |
5 |
6 |
7 |
MC/MCT/DAT-X- 30-Y |
30 |
0,2 |
10 |
От 0,2 т до 5 т включ. |
± 5 |
3000 |
От 5 т до 20 т включ. |
± 10 | |||||
От 20 т до 30 т включ. |
± 15 | |||||
MC/MCT/DAT-X- 40-Y |
40 |
0,4 |
20 |
От 0,4 т до 10 т включ. |
± 10 |
2000 |
От 10 т до 40 т включ. |
± 20 | |||||
MC/MCT/DAT-X- 50-Y |
50 |
0,4 |
20 |
От 0,4 т до 10 т включ. |
± 10 |
2500 |
От 10 т до 40 т включ. |
± 20 | |||||
От 40 т до 50 т включ. |
± 30 | |||||
MC/MCT/DAT-X- 60-Y |
60 |
0,4 |
20 |
От 0,4 т до 10 т включ. |
± 10 |
3000 |
От 10 т до 40 т включ. |
± 20 | |||||
От 40 т до 60 т включ. |
± 30 | |||||
MC/MCT/DAT-X- 75-Y |
75 |
1 |
50 |
От 1 т до 25 т включ. |
± 25 |
1500 |
От 25 т до 75 т включ. |
± 50 | |||||
MC/MCT/DAT-X- 100-Y |
100 |
1 |
50 |
От 1 т до 25 т включ. |
± 25 |
2000 |
От 25 т до 100 т включ. |
± 50 | |||||
MC/MCT/DAT-X- 150-Y |
150 |
1 |
50 |
От 1 т до 25 т включ. |
± 25 |
3000 |
От 25 т до 100 т включ. |
± 50 | |||||
От 100 т до 150 т включ. |
± 75 | |||||
MC/MCT/DAT-X- 200-Y |
200 |
2 |
100 |
От 2 т до 50 т включ. |
± 50 |
2000 |
От 50 т до 200 т включ. |
± 100 | |||||
MC/MCT/DAT-X- 300-Y |
300 |
2 |
100 |
От 2 т до 50 т включ. |
± 50 |
3000 |
От 50 т до 200 т включ. |
± 100 | |||||
От 200 т до 300 т включ. |
± 150 | |||||
MC/MCT/DAT-X- 400-Y |
400 |
4 |
200 |
От 4 т до 100 т включ. |
± 100 |
2000 |
От 100 т до 400 т включ. |
± 200 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке (mpe).
Таблица 3а - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон выборки массы тары (Т-), % от Max |
от 0 до 100 |
Влияние устройства установки нуля на результат взвешивания, кг |
± 0,25е |
Предельная нагрузка (Lim), % от Max, не более |
150 |
Показания индикации массы, кг, не более |
Мах+9е |
Диапазон установки на нуль и слежения за нулём (суммарный), % от Max |
4 |
Диапазон первоначальной установки нуля, % от Max |
20 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество подключаемых весоизмерительных датчиков, шт.: - для терминала МС 302 |
от 1 до 8 |
- для терминалов DAT 400 и DAT 500 |
от 1 до 6 |
- терминалов DAT 1400 и MCT 1302 |
от 1 до 8 |
Длина линии связи между датчиком и терминалом, м, не более |
1000 |
Диапазон рабочих температур, °С |
от - 10 до + 40 |
Параметры электрического питания: - терминала МС 302- от сети переменного тока: - напряжение, В |
от 195,5 до 253 |
- частота, Гц |
50 ± 1 |
- терминалов DAT 400, DAT 500, DAT 1400 и MCT 1302 - напряжение постоянного тока, В |
24±15% |
Потребляемая мощность, В-А, не более: - терминала МС 302 |
15 |
- терминалов DAT 400 и DAT 500 |
7,5 |
- терминалов MCT 1302 |
10 |
- терминалов DAT 1400 |
5 |
Габаритные размеры, мм: - датчиков, не более |
300 х 370 x 270 |
- терминала МС 302 |
144 x 72 x 120 |
- терминала DAT 400 |
106 x 90 x 58 |
- терминала DAT 500 |
95,3x48x150 |
- терминала DAT 1400 |
106 x 63 x 110 |
- терминала MCT 1302 |
150 x 95 x 26 |
Масса, г, не более: - датчиков |
35000 |
- терминала МС 302 |
1000 |
- терминала DAT 400 |
700 |
- терминал DAT 500 |
500 |
- терминала DAT 1400 |
230 |
- терминала MCT 1302 |
360 |
Средний срок службы, лет |
15 |
наносится на эксплуатационную документацию типографским способом.
Комплектность средства измеренияТаблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Устройство весоизмерительное MC/DAT |
модификация по заказу |
1 шт. |
Руководство по монтажу и техническому обслуживанию |
- |
1 экз. |
изложены в документе «Руководство по монтажу и техническому обслуживанию устройств весоизмерительных MC/DAT», в разделе «Краткое описание».
Нормативные и технические документы, устанавливающие требования к устройствам весоизмерительным MC/DATГОСТ OIML R 76-1-2011. «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Техническая документация изготовителя
ИзготовительФирма «Pavone Sistemi S.r.l.», Италия
Юридический адрес: Via Monte Rosa, No 3 20149 Milano
Фактический адрес: Via Dei Chiosi 18, Cavenago di Brianza (MB) 20873 Italy тел.: +39 02-95339165, факс: +39 02 9501252 e-mail: pavone@pavonesistemi.it
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ») Адрес: 125424, Россия, г. Москва, Волоколамское шоссе, д. 88, стр. 8 Телефон (факс): +7 (495) 491-78-12,
E-mail: sittek@mail.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» мая 2022 г. № 1168
Лист № 1 Регистрационный № 62181-15 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и показателей качества широкой фракции легких углеводородов на входе в товарный парк ЗАО «НГПЗ» СИК ШФЛУ-8
Назначение средства измеренийСистема измерений количества и показателей качества широкой фракции легких углеводородов на входе в товарный парк ЗАО «НГПЗ» СИК ШФЛУ-8 (далее -СИК ШФЛУ-8) предназначена для измерения массового расхода и массы широкой фракции легких углеводородов (далее - ШФЛУ) и определения показателей качества ШФЛУ.
Описание средства измеренийСИК ШФЛУ-8 реализует прямой метод динамических измерений массового расхода и массы ШФЛУ с помощью преобразователей массового расхода (далее - МПР). Выходные сигналы МПР, преобразователей температуры, давления по линиям связи поступают на соответствующие входы вычислителя УВП-280, который преобразует их и вычисляет массу ШФЛУ по реализованному в нем алгоритму.
СИК ШФЛУ-8 представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИК ШФЛУ-8 осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИК ШФЛУ-8 и эксплуатационными документами ее компонентов.
В состав СИК ШФЛУ-8 входят:
-
- входной коллектор (DN 150);
-
- блок фильтров (далее - БФ), включающий в себя рабочую и резервную линии фильтрации (DN 150);
-
- блок измерительных линий (далее - БИЛ) с одной рабочей измерительной линией (далее - ИЛ) (DN 150) и одной контрольно-резервной ИЛ (DN 150);
-
- узел подключения передвижной поверочной установки (далее - ППУ) (DN 150);
-
- выходной коллектор (DN 150);
-
- система ручного отбора проб;
-
- система сбора и обработки информации (далее - СОИ).
БФ и БИЛ СИК ШФЛУ-8 монтируются на раме, СОИ размещается в помещении операторной капитального типа. Средства измерений (датчики) давления, температуры и электронные блоки расходомеров массовых, установленные на рабочей и контрольнорезервной ИЛ, оснащены обогреваемыми кожухами с поддержанием температуры внутри не ниже плюс 5 °С.
Состав и технологическая схема СИК ШФЛУ-8 обеспечивают выполнение следующих основных функций:
-
- измерение массового расхода и массы, температуры и давления ШФЛУ;
-
- контроль метрологических характеристик (далее - КМХ) рабочего МНР по контрольно-резервному МПР;
-
- КМХ и поверка рабочих и контрольно-резервного МНР по ННУ;
-
- ручной отбор проб с определением физико-химических свойств ШФЛУ в химикоаналитической лаборатории;
-
- сбор продуктов дренажа из оборудования и трубопроводов;
-
- отображение (индикация), регистрация и хранение результатов измерений и вычислений, формирование отчетов, протоколов, актов;
-
- защита системной информации от несанкционированного доступа;
-
- передача данных на верхний уровень.
Средства измерений (далее - СИ), входящие в состав СИК ШФЛУ-8, указаны в
таблице 1.
Таблица 1 - СИ, входящие в состав СИК ШФЛУ-8
Наименование СИ |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
Входной коллектор | |
Нреобразователь давления измерительный Cerabar M PMP51 |
41560-09 |
БФ | |
Нреобразователь давления измерительный Cerabar M PMP51 |
41560-09 |
Нреобразователь давления измерительный Deltabar M PMD55 |
41560-09 |
БИЛ | |
Расходомеры массовые Promass с первичным преобразователем расхода (датчиком) Promass F и электронным преобразователем 83 |
15201-11 |
Нреобразователи давления измерительные Cerabar M PMP51 |
41560-09 |
Термопреобразователи сопротивления платиновые серии TR модели TR61 |
49519-12 |
Нреобразователи измерительные серии iTEMP TMT модели ТМТ82 |
57947-14 |
Выходной коллектор | |
Нреобразователь давления измерительный Cerabar M PMP51 |
41560-09 |
Термопреобразователь сопротивления платиновый серии TR модели TR61 |
49519-12 |
Нреобразователь измерительный серии iTEMP TMT модели ТМТ82 |
57947-14 |
СОИ | |
Нреобразователи сигналов измерительные MACX MCR(-EX)-SL, исполнение MACX MCR-SL-RPSSI-2I |
54711-13 |
Вычислители УВН-280 |
18379-07 |
53503-13 |
Нломбирование СИК ШФЛУ-8 не предусмотрено.
Знак поверки наносится на свидетельство о поверке СИК ШФЛУ-8.
Программное обеспечениеПрограммное обеспечение (далее - ПО) СИК ШФЛУ-8 обеспечивает реализацию функций СИК ШФЛУ-8.
Защита ПО СИК ШФЛУ-8 от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем разделения, идентификации, защиты от несанкционированного доступа.
Идентификационные данные ПО СИК ШФЛУ-8 приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО СИК ШФЛУ-8
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО вычислителя УВП-280 |
Номер версии (идентификационный номер) ПО |
Не ниже 2.17 |
Цифровой идентификатор ПО |
46E612D8 |
Алгоритм вычисления цифрового индикатора ПО |
CRC32 |
ПО СИК ШФЛУ-8 защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий. Доступ к метрологически значимой части ПО СИК ШФЛУ-8 для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО СИК ШФЛУ-8 обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.
Уровень защиты ПО СИК ШФЛУ-8 от непреднамеренных и преднамеренных изменений «высокий», в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики СИК ШФЛУ-8 представлены в
таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений массового расхода ШФЛУ, т/ч |
от 35 до 70 |
Пределы допускаемой относительной погрешности измерений массового расхода и массы ШФЛУ, % |
±0,25 |
Пределы допускаемой приведенной погрешности преобразования входных аналоговых сигналов силы постоянного тока (от 4 до 20 мА) в цифровое значение измеряемого параметра, % диапазона измерений |
±0,12 |
Пределы допускаемой абсолютной погрешности при измерении количества импульсов (импульсного сигнала), импульс |
±1 |
Таблица 4 - Технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
ШФЛУ по ТУ 38.101524-93 |
Избыточное давление ШФЛУ, МПа |
от 0,8 до 1,6 |
Температура ШФЛУ, °С |
от -30 до +40 |
Плотность ШФЛУ при рабочих условиях, кг/м3 |
от 538,056 до 577,309 |
Вязкость ШФЛУ при рабочих условиях, кгс^с/м2 |
от 1,4-10’5 до 1,65-10’5 |
Наименование характеристики |
Значение |
Условия эксплуатации СИ СИК ШФЛУ-8: а) температура окружающей среды, °C | |
- в месте установки БФ, БИЛ |
от -46 до +41 |
- в месте установки СОИ |
от +15 до +30 |
б) относительная влажность, % |
от 30 до 80 |
в) атмосферное давление, кПа |
от 84,0 до 106,7 |
Параметры электрического питания: а) напряжение переменного тока, В | |
- силовое оборудование |
380 (+10 %, -15 %) |
- технические средства |
220 (+10 %, -15 %) |
б) частота переменного тока, Гц |
50±1 |
Потребляемая мощность, кВ^А, не более |
10 |
Габаритные размеры БФ, мм: | |
- длина |
4560 |
- ширина |
2445 |
- высота |
1972 |
Габаритные размеры БИЛ, мм: | |
- длина |
8755 |
- ширина |
2310 |
- высота |
2876 |
Габаритные размеры помещения операторной, мм: | |
- длина |
9000 |
- ширина |
5000 |
- высота |
3000 |
Масса, кг, не более | |
- БФ |
3000 |
- БИЛ |
5000 |
наносится на маркировочную табличку СИК ШФЛУ-8 методом шелкографии и на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность
Наименование |
Обозначение |
Количество |
Система измерений количества и показателей качества широкой фракции легких углеводородов на входе в товарный парк ЗАО «НГПЗ» СИК ШФЛУ-8, заводской номер КС 41.210-000 |
- |
1 шт. |
Паспорт |
- |
1 экз. |
Руководство по эксплуатации |
- |
1 экз. |
«Инструкция. Государственная система обеспечения единства измерений. Массовый расход и масса широкой фракции легких углеводородов. Методика измерений массового расхода и массы ШФЛУ системой измерений количества и показателей качества широкой фракции легких углеводородов на входе в товарный парк ЗАО «НГПЗ» (СИК ШФЛУ-8)», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2015.20907.
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
ИзготовительООО НТФ «БАКС»
ИНН 6311007747
Юридический адрес: 443022, РФ, г. Самара, проспект Кирова, д. 10
Почтовый адрес: 443022, РФ, г. Самара, проспект Кирова, 22,
тел. (846) 267-38-12
e-mail: info@bacs.ru
Испытательный центрГЦИ СИ ООО «Метрологический центр СТП»
420107, г. Казань, ул. Петербургская 50, корп. 5
тел. (843)214-20-98, факс (843)227-40-10
e-mail: office@ooostp.ru
Аттестат аккредитации ГЦИ СИ ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа № 30151-11 от 01.10.2011 г.
В части вносимых изменений
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)
Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц ООО ЦМ «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» мая 2022 г. № 1168
Лист № 1 Регистрационный № 62167-15 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и показателей качества широкой фракции легких углеводородов, подаваемой в продуктопровод «Нефтегорский ГПЗ -Отрадненский ГПЗ» СИК ШФЛУ-9
Назначение средства измеренийСистема измерений количества и показателей качества широкой фракции легких углеводородов, подаваемой в продуктопровод «Нефтегорский ГПЗ - Отрадненский ГПЗ» СИК ШФЛУ-9 (далее - СИК ШФЛУ-9) предназначена для измерения массового расхода и массы широкой фракции легких углеводородов (далее - ШФЛУ) и определения показателей качества ШФЛУ.
Описание средства измеренийСИК ШФЛУ-9 реализует прямой метод динамических измерений массового расхода и массы ШФЛУ с помощью преобразователей массового расхода (далее - МПР). Выходные сигналы МПР, преобразователей температуры, давления по линиям связи поступают на соответствующие входы вычислителя УВП-280, который преобразует их и вычисляет массу ШФЛУ по реализованному в нем алгоритму.
СИК ШФЛУ-9 представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИК ШФЛУ-9 осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИК ШФЛУ-9 и эксплуатационными документами ее компонентов.
В состав СИК ШФЛУ-9 входят:
-
- входной коллектор (DN 150);
-
- блок фильтров (далее - БФ), включающий в себя рабочую и резервную линии фильтрации (DN 150);
-
- блок измерительных линий (далее - БИЛ) с одной рабочей измерительной линией (далее - ИЛ) (DN 150) и одной контрольно-резервной ИЛ (DN 150);
-
- узел подключения передвижной поверочной установки (далее - ППУ) (DN 150);
-
- выходной коллектор (DN 150);
-
- система ручного отбора проб;
-
- система сбора и обработки информации (далее - СОИ).
БФ и БИЛ СИК ШФЛУ-9 монтируются на раме, СОИ размещается в помещении операторной капитального типа. Средства измерений (датчики) давления, температуры и электронные блоки расходомеров массовых, установленные на рабочей и контрольнорезервной ИЛ, оснащены обогреваемыми кожухами с поддержанием температуры внутри не ниже плюс 5 °С.
Состав и технологическая схема СИК ШФЛУ-9 обеспечивают выполнение следующих основных функций:
-
- измерение массового расхода и массы, температуры и давления ШФЛУ;
-
- контроль метрологических характеристик (далее - КМХ) рабочего МНР по контрольно-резервному МПР;
-
- КМХ и поверка рабочих и контрольно-резервного МНР по ННУ;
-
- ручной отбор проб с определением физико-химических свойств ШФЛУ в химикоаналитической лаборатории;
-
- сбор продуктов дренажа из оборудования и трубопроводов;
-
- отображение (индикация), регистрация и хранение результатов измерений и вычислений, формирование отчетов, протоколов, актов;
-
- защита системной информации от несанкционированного доступа;
-
- передача данных на верхний уровень.
Средства измерений (далее - СИ), входящие в состав СИК ШФЛУ-9, указаны в
таблице 1.
Таблица 1 - СИ, входящие в состав СИК ШФЛУ-9
Наименование СИ |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
Входной коллектор | |
Нреобразователь давления измерительный Cerabar М РМР51 |
41560-09 |
БФ | |
Нреобразователь давления измерительный Cerabar М РМР51 |
41560-09 |
Нреобразователь давления измерительный Deltabar М PMD55 |
41560-09 |
БИЛ | |
Расходомеры массовые Promass с первичным преобразователем расхода (датчиком) Promass F и электронным преобразователем 83 |
15201-11 |
Нреобразователи давления измерительные Cerabar М РМР51 |
41560-09 |
Термопреобразователи сопротивления платиновые серии TR модели TR61 |
49519-12 |
Нреобразователи измерительные серии ИЕМР ТМТ модели ТМТ82 |
57947-14 |
Выходной коллектор | |
Нреобразователь давления измерительный Cerabar М РМР51 |
41560-09 |
Термопреобразователь сопротивления платиновый серии TR модели TR61 |
49519-12 |
Нреобразователь измерительный серии ИЕМР TMT модели ТМТ82 |
57947-14 |
СОИ | |
Нреобразователи сигналов измерительные МАСХ MCR(-ЕХ)-SL, исполнение МАСХ MCR-SL-RPSSI-2I |
54711-13 |
Вычислители УВН-280 |
53503-13 |
Нломбирование СИК ШФЛУ-9 не предусмотрено.
Знак поверки наносится на свидетельство о поверке СИК ШФЛУ-9.
Программное обеспечениеПрограммное обеспечение (далее - ПО) СИК ШФЛУ-9 обеспечивает реализацию функций СИК ШФЛУ-9.
Защита ПО СИК ШФЛУ-9 от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем разделения, идентификации, защиты от несанкционированного доступа.
Идентификационные данные ПО СИК ШФЛУ-9 приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО СИК ШФЛУ-9
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
ПО вычислителя УВП-280 | |
Номер версии (идентификационный номер) ПО |
2.17 |
3.12 |
Цифровой идентификатор ПО |
46E612D8 |
66AAF3DB |
Алгоритм вычисления цифрового индикатора ПО |
CRC32 |
CRC32 |
ПО СИК ШФЛУ-9 защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий. Доступ к метрологически значимой части ПО СИК ШФЛУ-9 для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО СИК ШФЛУ-9 обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.
Уровень защиты ПО СИК ШФЛУ-9 от непреднамеренных и преднамеренных изменений «высокий», в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики СИК ШФЛУ-9 представлены в
таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений массового расхода ШФЛУ, т/ч |
от 35 до 70 |
Пределы допускаемой относительной погрешности измерений массового расхода и массы ШФЛУ, % |
±0,25 |
Пределы допускаемой приведенной погрешности преобразования входных аналоговых сигналов силы постоянного тока (от 4 до 20 мА) в цифровое значение измеряемого параметра, % диапазона измерений |
±0,12 |
Пределы допускаемой абсолютной погрешности при измерении количества импульсов (импульсного сигнала), импульс |
±1 |
Таблица 4 - Технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
ШФЛУ по ТУ 38.101524-93 |
Избыточное давление ШФЛУ, МПа |
от 1,20 до 2,55 |
Температура ШФЛУ, °C |
от -30 до +40 |
Плотность ШФЛУ при рабочих условиях, кг/м3 |
от 538,056 до 577,309 |
Вязкость ШФЛУ при рабочих условиях, кгс-с/м2 |
от 1,4-10’5 до 1,65-10’5 |
Наименование характеристики |
Значение |
Условия эксплуатации СИ СИК ШФЛУ-9: а) температура окружающей среды, °C: | |
- в месте установки БФ, БИЛ |
от -46 до +41 |
- в месте установки СОИ |
от +15 до +30 |
б) относительная влажность, % |
от 30 до 80 |
в) атмосферное давление, кПа |
от 84,0 до 106,7 |
Параметры электрического питания: а) напряжение переменного тока, В | |
- силовое оборудование |
380 (+10 %, -15 %) |
- технические средства |
220 (+10 %, -15 %) |
б) частота переменного тока, Гц |
50±1 |
Потребляемая мощность, кВ-A, не более |
10 |
Габаритные размеры БФ, мм: | |
- длина |
4560 |
- ширина |
2445 |
- высота |
1972 |
Габаритные размеры БИЛ, мм: | |
- длина |
8755 |
- ширина |
2310 |
- высота |
2876 |
Габаритные размеры помещения операторной, мм: | |
- длина |
9000 |
- ширина |
5000 |
- высота |
3000 |
Масса, кг, не более | |
- БФ |
3000 |
- БИЛ |
5000 |
наносится на маркировочную табличку СИК ШФЛУ-9 методом шелкографии и на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность
Наименование |
Обозначение |
Количество |
Система измерений количества и показателей качества широкой фракции легких углеводородов, подаваемой в продуктопровод «Нефтегорский ГПЗ - Отрадненский ГПЗ» СИК ШФЛУ-9, заводской номер КС 41.220-000 |
- |
1 шт. |
Паспорт |
- |
1 экз. |
Руководство по эксплуатации |
- |
1 экз. |
«Инструкция. Государственная система обеспечения единства измерений. Массовый расход и масса широкой фракции легких углеводородов. Методика измерений массового расхода и массы ШФЛУ системой измерений количества и показателей качества широкой фракции легких углеводородов, подаваемой в продуктопровод «Нефтегорский ГПЗ - Отрадненский ГПЗ» (СИК ШФЛУ-9)», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2015.20906.
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
ИзготовительООО НТФ «БАКС»
ИНН 6311007747
Юридический адрес: 443022, РФ, г. Самара, проспект Кирова, д. 10 Почтовый адрес: 443022, РФ, г. Самара, проспект Кирова, 22, тел. (846) 267-38-12 e-mail: info@bacs.ru http://new.bacs.ru/
Испытательный центрГЦИ СИ ООО «Метрологический центр СТП» 420107, г. Казань, ул. Петербургская 50, корп. 5 тел. (843)214-20-98, факс (843)227-40-10 e-mail: office@ooostp.ru http://www.ooostp.ru
Аттестат аккредитации ГЦИ СИ ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа № 30151-11 от 01.10.2011 г.
В части вносимых изменений
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)
Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц ООО ЦМ «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» мая 2022 г. № 1168
Лист № 1 Регистрационный № 62335-15 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЗАО «Бурибаевский ГОК»
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЗАО «Бурибаевский ГОК» (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, потребленной за установленные интервалы времени отдельными технологическими объектами АО «Бурибаевский ГОК», сбора, обработки, хранения и передачи полученной информации. Полученные данные и результаты измерений могут использоваться для коммерческих расчетов и оперативного управления выработкой и потреблением электроэнергии.
Описание средства измерений
АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.
Первый уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), установленные на присоединениях, указанных в таблице 2, вторичные измерительные цепи и технические средства приема-передачи данных.
Второй уровень - информационно-вычислительный комплекс (ИВК) с функциями информационно-вычислительного комплекса электроустановки (ИВКЭ), включающий в себя сервер АИИС КУЭ с программным обеспечением (далее - ПО) «АльфаЦЕНТР», автоматизированные рабочие места персонала (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой код. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. На выходе счетчиков имеется измерительная информация со значениями следующих физических величин:
активная и реактивная электрическая энергия, вычисленная как интеграл по времени на интервале 30 мин от средней за период 0,02 с активной и реактивной мощности;
средняя на интервале 30 мин активная и реактивная мощность.
Измеренные значения приращений активной и реактивной энергии на 30-минутных интервалах времени сохраняются в энергонезависимой памяти счетчиков электроэнергии с привязкой к шкале времени UTC (SU).
Сервер АИИС КУЭ при помощи ПО «АльфаЦЕНТР» автоматически с заданной периодичностью или по запросу опрашивает счетчики электрической энергии и считывает 30минутные данные коммерческого учета электроэнергии и журналы событий для каждого канала учета, осуществляет обработку измерительной информации (перевод измеренных значений в именованные физические величины, умножение на коэффициенты трансформации ТТ и ТН), помещение измерительной и служебной информации в базу данных и хранение ее.
Считывание сервером АИИС КУЭ данных из счетчиков электрической энергии осуществляется посредством локальной вычислительной сети предприятия, а также сотовой сети связи стандарта GSM 900/1800. При выходе из строя линий связи АИИС КУЭ считывание данных из счетчиков возможно проводить в ручном режиме с использованием ноутбука через встроенный оптический порт счетчиков.
Сервер АИИС КУЭ ежесуточно формирует и отправляет по основному каналу связи, организованному на базе сети интернет в виде сообщений электронной почты отчеты с результатами измерений на АРМ субъекта оптового рынка электрической энергии и мощности (ОРЭМ).
АРМ субъекта ОРЭМ осуществляет передачу данных (результатов измерений) прочим участникам и инфраструктурным организациям оптового и розничных рынков электроэнергии и мощности в виде электронного документа XML формата, заверенного электронно-цифровой подписью субъекта ОРЭМ.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровни ИИК и ИВК. Для синхронизации шкалы времени СОЕВ в состав ИВК входит комплекс измерительно-вычислительный СТВ-01 (рег.№ 49933-12), который синхронизирован с национальной шкалой координированного времени UTC (SU) и обеспечивает предоставление информации о текущем времени в протоколе NTP.
Сравнение шкалы времени сервера АИИС КУЭ с СТВ-01 осуществляется встроенным программным обеспечением сервера АИИС КУЭ каждый час, коррекция производится автоматически при отклонении шкалы времени сервера АИИС КУЭ и СТВ-01 на величину равную или более 1 с. Сравнение показаний шкалы времени счетчика с сервером АИИС КУЭ осуществляется встроенным программным обеспечением по вычислительной сети (либо каналам связи GSM), во время сеанса связи со счетчиком, но не реже одного раза в сутки. Коррекция шкалы времени счетчика производится при расхождении со шкалой времени сервера АИИС КУЭ на величину равной или более 2 с.
Журналы событий счетчика электроэнергии и сервера отражают: время (дата, часы, минуты, секунды) факта коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент непосредственно предшествующий корректировке.
Заводской номер АИИС КУЭ указывается в паспорте-формуляре.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Программное обеспечение
В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню -«высокий» в соответствии Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1. Метрологические характеристики ИК АИИС КУЭ, приведенные в таблице 2, нормированы с учетом ПО.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ac metrology.dll |
Номер версии (идентификационный номер) ПО |
не ниже 12.1 |
Цифровой идентификатор ПО |
3E73 6B7F3 80863F44CC8E6F7BD211C54 |
Алгоритм вычисления цифрового идентификатора |
MD5 |
Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2
Таблица 2 - Состав ИК АИИС КУЭ и их метрологические характеристики
Номер НИК |
Наименование объекта учета |
Средство измерений |
Источник точного времени |
Вид электроэнергии |
Метрологические характеристики ИК | ||
Вид СИ |
Тип, метрологические характеристики, Per. № |
Границы интервала основной погрешности, (±6), %, |
Границы интервала погрешности, в рабочих условиях (±6),% | ||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 |
ПС 110 кВ Бурибай, ОРУ-35 кВ, ВЛ-35 кВ Бурибай-Шахта-1 |
тт |
(ф.А) ТФЗМ-35Б-1У1 (ф.С) ТФЗМ-35А-У1 200/5; кл.т. 0,5 (ф.А) Per. № 3689-73 (ф. С) Рег.№ 3690-73 |
СТВ-01 Per. №49933-12 |
Активная Реактивная |
1,1 2,7 |
3,2 5,1 |
TH |
3HOM-35-65 3 5000/х/3/1 ОО/х/З; кл.т. 0,5 Per. № 912-70 | ||||||
Электросчетчик |
СЭТ-4ТМ.03.01 кл.т. 0,5S/l,0 Per. № 27524-04 | ||||||
2 |
ПС 110 кВ Бурибай, ОРУ-35 кВ, ВЛ-35 кВ Бурибай-Шахта-2 |
ТТ |
ТФМ-35-П 200/5; кл.т. 0,2 Per. № 17552-06 |
Активная Реактивная |
0,9 2,0 |
2,0 3,9 | |
TH |
3HOM-35-65 3 5000/х/3/1 ОО/х/З; кл.т. 0,5 Per. № 912-70 | ||||||
Электросчетчик |
СЭТ-4ТМ.03М.01 кл.т. 0,5S/l,0 Per. № 36697-08 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
3 |
ПС 110 кВ Бурибай, ОРУ-35 кВ, ОСШ-35 кВ |
тт |
ТФЗМ-35Б-1У1 150/5; кл.т. 0,5 Per. № 3689-73 |
СТВ-01 Per. № 49933-12 |
Активная Реактивная |
1,1 2,7 |
3,2 5,5 |
TH |
3HOM-35-65 3 5000/^3/1 ОО/л/З; кл.т. 0,5 Per. № 912-70 | ||||||
Электросчетчик |
СЭТ-4ТМ.03М.01 кл.т. 0,5S/l,0 Per. № 36697-08 | ||||||
4 |
ПС 110 кВ Бурибай, ЗРУ-10 кВ, яч. 6 |
ТТ |
ТОЛ 10 300/5; кл.т. 0,5 Per. № 7069-79 |
Активная Реактивная |
1,0 2,4 |
3,1 5,4 | |
TH |
НАМИ-10 10000/100; кл.т. 0,2 Per. № 11094-87 | ||||||
Электросчетчик |
СЭТ-4ТМ.03М.05 кл.т. 0,5S/l,0 Per. № 36697-08 | ||||||
5 |
ПС 110 кВ Бурибай, ЗРУ-10 кВ, яч. 12 |
ТТ |
ТОЛ 10 300/5; кл.т. 0,5 Per. № 7069-79 |
Активная Реактивная |
1,0 2,4 |
3,1 5,4 | |
TH |
НАМИ-10 10000/100; кл.т. 0,2 Per. № 11094-87 | ||||||
Электросчетчик |
СЭТ-4ТМ.03М.05 кл.т. 0,5S/l,0 Per. № 36697-08 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
6 |
ПС ЮкВЦРП, РУ-бкВ, яч. №7 |
тт |
тпл 600/5; кл.т. 0,2S Per. №47958-11 |
СТВ-01 Per. №49933-12 |
Активная Реактивная |
0,9 2,0 |
2,6 4,7 |
TH |
НТМИ-6 УЗ 6000/100; кл.т. 0,5 Per. № 51199-12 | ||||||
Электросчетчик |
ПСЧ-4ТМ.05М кл.т. 0,5S/l,0 Per. № 36355-07 | ||||||
7 |
ПС ЮкВЦРП, РУ-бкВ, яч. №18 |
ТТ |
ТПЛ 600/5; кл.т. 0,2S Per. №47958-11 |
Активная Реактивная |
0,9 2,0 |
2,6 4,7 | |
TH |
НТМИ-6-66 6000/100; кл.т. 0,5 Per. №2611-70 | ||||||
Электросчетчик |
ПСЧ-4ТМ.05МК.00 кл.т. 0,5S/l,0 Per. № 50460-12 | ||||||
8 |
ПС 10 кВ ЗТП, ввод Т№8/2 0,4кВ |
ТТ |
Т-0,66 200/5; кл.т. 0,5 Per. № 22656-07 |
Активная Реактивная |
1,0 2,3 |
3,5 6,0 | |
TH |
- | ||||||
Электросчетчик |
ПСЧ-4ТМ.05М.04 кл.т. 0,5S/l,0 Per. № 36355-07 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Пределы допускаемых смещений шкалы времени СОЕВ АПИС КУЭ относительно национальной шкалы времени UTC(SU), с |
±5 | |||||||
Примечания: 1В качестве характеристик погрешности ПК установлены границы допускаемой относительной погрешности ПК при доверительной вероятности, равной 0,95.
|
Таблица 3 - Основные технические характеристики ИК
Наименование характеристики |
Значение |
Количество ИК |
8 |
Нормальные условия: параметры сети: | |
- напряжение, % от Ином |
от 98 до 102 |
- сила тока, % от 1ном |
от 100 до 120 |
- коэффициент мощности, cos9 |
0,9 |
температура окружающей среды °C: | |
- для счетчиков активной энергии: ГОСТ 30206-94, ГОСТ Р 52323-2005 |
от +21 до +25 |
- для счетчиков реактивной энергии: ГОСТ 26035-83, ГОСТ Р 52425-2005 |
от +21 до +25 |
Условия эксплуатации: параметры сети: | |
|
от 90 до 110 |
- для ИК №№ 1 - 5, 8 |
от 5 до 120 |
- для ИК №№ 6, 7 |
от 2 до 120 |
- коэффициент мощности, cos9 |
0,8 емк |
диапазон рабочих температур окружающего воздуха, °C: | |
- для ТТ и ТН |
от -40 до +70 |
- для счетчиков ИК №№ 1 - 5 |
от +20 до +30 |
- для счетчиков ИК №№ 6 - 8 |
от -15 до +35 |
- для СТВ-01 |
от +15 до +30 |
- для сервера |
от +15 до +20 |
Надежность применяемых в АИИС КУЭ компонентов: Электросчетчики СЭТ-4ТМ.03: | |
- среднее время наработки на отказ, ч, не менее |
90 000 |
- среднее время восстановления работоспособности, ч, |
2 |
Электросчетчики СЭТ-4ТМ.03М, ПСЧ-4ТМ.05М: | |
- среднее время наработки на отказ, ч, не менее |
140 000 |
- среднее время восстановления работоспособности, ч, |
2 |
Электросчетчики ПСЧ-4ТМ.05МК: | |
- среднее время наработки на отказ, ч, не менее |
165 000 |
- среднее время восстановления работоспособности, ч, |
2 |
СТВ-01: | |
- среднее время наработки на отказ, ч, не менее |
100 000 |
- среднее время восстановления работоспособности, ч |
2 |
Сервер ИВК: | |
- среднее время наработки на отказ, ч, не менее |
80 000 |
- среднее время восстановления работоспособности, ч, |
1 |
Глубина хранения информации Электросчетчики: | |
- тридцатиминутный профиль нагрузки каждого массива, |
113,7 |
сутки, не менее ИВК: | |
- результаты измерений, состояние объектов и средств измерений, |
3,5 |
лет, не менее |
Надежность системных решений:
-
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
журнал счётчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счётчике;
-
- пропадание напряжения пофазно.
журнал сервера:
-
- параметрирования;
-
- замены счетчиков;
-
- пропадания напряжения;
-
- коррекция времени.
Защищённость применяемых компонентов: наличие механической защиты от несанкционированного доступа и пломбирование:
-
- счётчика электрической энергии;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- сервера.
наличие защиты информации на программном уровне при хранении, передаче,
параметрировании:
-
- пароль на счётчике электрической энергии;
-
- пароль на сервере АРМ. Возможность коррекции времени в:
-
- счётчиках электрической энергии (функция автоматизирована);
-
- АРМ (функция автоматизирована). Возможность сбора информации:
-
- о состоянии средств измерений;
-
- о результатах измерений (функция автоматизирована). Цикличность:
-
- измерений 30 мин (функция автоматизирована);
-
- сбора 30 мин (функция автоматизирована).
наносится на титульные листы эксплуатационной документации АИИС КУЭ способом цифровой печати.
Комплектность средства измеренийКомплектность АИИС КУЭ приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
Наименование (тип) |
Обозначение |
Кол-во |
1 |
2 |
3 |
Измерительный трансформатор напряжения |
ЗНОМ-35-65 |
6 |
Измерительный трансформатор напряжения |
НАМИ-10 |
2 |
Измерительный трансформатор напряжения |
НТМИ-6 У3 |
1 |
Измерительный трансформатор напряжения |
НТМИ-6-66 |
1 |
Измерительный трансформатор тока |
ТФЗМ-35Б-1У1 |
4 |
Измерительный трансформатор тока |
ТФМ-35-II |
2 |
Продолжение таблицы 4
1 |
2 |
3 |
Измерительный трансформатор тока |
ТОЛ 10 |
4 |
Измерительный трансформатор тока |
ТПЛ |
4 |
Измерительный трансформатор тока |
Т-0,66 |
3 |
Счетчик активной и реактивной электрической энергии |
СЭТ-4ТМ.03.01 |
1 |
Счетчик активной и реактивной электрической энергии |
СЭТ-4ТМ.03М.01 |
2 |
Счетчик активной и реактивной электрической энергии |
СЭТ-4ТМ.03М.05 |
2 |
Счетчик активной и реактивной электрической энергии |
ПСЧ-4ТМ.05М |
1 |
Счетчик активной и реактивной электрической энергии |
ПСЧ-4ТМ.05МК.00 |
1 |
Счетчик активной и реактивной электрической энергии |
ПСЧ-4ТМ.05М.04 |
1 |
Сервер АИИС КУЭ | ||
Комплекс измерительно-вычислительный СТВ-01 |
СТВ-01 |
1 |
Программное обеспечение |
АльфаЦЕНТР |
1 |
Паспорт-формуляр |
ЭПК317/07-1.ФО.01 |
1 |
приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ЗАО «Бурибаевский ГОК», аттестованном ФГБУ «ВНИИМС», аттестат аккредитации № RA.RU.311787 от 16.02.2016 г.
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ЗАО «Бурибаевский ГОК»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем Основные положения.
ИзготовительЗакрытое акционерное общество «Энергопромышленная компания» (ЗАО «ЭПК»)
ИНН: 6661105959
Адрес: 620144, г. Екатеринбург, ул. Фрунзе, 96-В
Телефон: +7 (343) 251 19 96
E-mail: eic@eic.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13.
