Расширенная аналитика типа СИ
53406-13 — Генераторы сигналов специальной формы
AWG-4105, AWG-4110 и AWG-4150
Генераторы сигналов специальной формы AWG-4105, AWG-4110 и AWG-4150 предназначены для формирования стабильных по частоте и амплитуде синусоидальных, прямоугольных, пилообразных, импульсных сигналов, сигналов произвольной формы, сигналов гауссова шума.
Производитель
ID 3834Лаборатория №9 — 009lab.ru
Испытания программного обеспечения, метрологическая и сертификационная экспертиза, сопровождение проектов в области ПО, АПК и средств измерений.
Ключевые выводы и интерпретация
- За всё время по этому типу СИ в базе отражено 1010 поверок.
- Последний доступный год показал снижение активности на 72% к предыдущему году.
- Тип обслуживается как минимум 146 организациями; доля топ-5 организаций составляет 31.2% объёма поверок.
- Средневзвешенная цена поверки по рынку — 7447.77 руб., диапазон наблюдаемых цен: 3600–10080 руб.
- В сегменте собственников найдено 198 владельцев, а доля топ-5 владельцев по количеству экземпляров СИ составляет 62.9%.
- Средний наблюдаемый интервал между поверками по организациям — около 1281 дней.
- Средний возраст парка СИ этого типа по доступным данным — 2016.9 лет.
- Карточка типа хорошо документирована: доступны основные документы и расширенное описание.
Быстрые ссылки
Динамика поверок по годам
Структура поверок
Топ организаций по общему объёму
Топ организаций в текущем году
Цена поверки vs объём спроса
Распределение цен
Ценовой бенчмарк по организациям
| Организация | Поверок за год | Цена, руб. | Кол-во СИ | Владельцев СИ | Средний возраст, лет | Наблюд. МПИ, дн. |
|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" | 24 | 7 983,00 | 29 | 206 | 2 017,0 | 1 282 |
| ФБУ "КИРОВСКИЙ ЦСМ" | 5 | 7 785,00 | 9 | 208 | 2 017,0 | 1 282 |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" | 4 | 7 785,00 | 7 | 208 | 2 017,0 | 1 282 |
| ФБУ "САМАРСКИЙ ЦСМ" | 4 | 7 785,00 | 5 | 208 | 2 017,0 | 1 281 |
| АО "ВМП "АВИТЕК" | 4 | 7 785,00 | 7 | 210 | 2 017,0 | 1 281 |
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" | 3 | 8 327,00 | 0 | 150 | 2 016,0 | 1 247 |
| ФБУ "ПРИОКСКИЙ ЦСМ" | 2 | 7 785,00 | 5 | 206 | 2 017,0 | 1 282 |
| АО "КОНЦЕРН "ОКЕАНПРИБОР" | 2 | 7 785,00 | 3 | 206 | 2 017,0 | 1 282 |
| ФБУ "МАРИЙСКИЙ ЦСМ" | 2 | 7 785,00 | 2 | 207 | 2 017,0 | 1 282 |
| ФБУ "УРАЛТЕСТ" | 2 | 7 785,00 | 11 | 208 | 2 017,0 | 1 282 |
| ООО "ФЕРРАТА" | 2 | 7 785,00 | 2 | 208 | 2 017,0 | 1 282 |
| ФБУ "ЦСМ Татарстан" | 2 | 7 785,00 | 6 | 208 | 2 017,0 | 1 282 |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" | 2 | 7 785,00 | 13 | 208 | 2 017,0 | 1 282 |
| ООО НПК "ЭТАЛОН-ТЕСТ" | 2 | 7 785,00 | 4 | 208 | 2 017,0 | 1 281 |
| ООО "НПО "РАДАР" | 2 | 7 785,00 | 4 | 208 | 2 017,0 | 1 281 |
| АО "НПО ИТ" | 2 | 7 785,00 | 2 | 208 | 2 017,0 | 1 281 |
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ | 2 | 7 785,00 | 1 | 210 | 2 017,0 | 1 281 |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» | 2 | 7 785,00 | 4 | 212 | 2 017,0 | 1 282 |
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" | 1 | 7 785,00 | 1 | 206 | 2 017,0 | 1 282 |
| ООО "МИРУАР" | 1 | 7 785,00 | 10 | 207 | 2 017,0 | 1 282 |
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" | 1 | 7 785,00 | 4 | 207 | 2 017,0 | 1 282 |
| АО "ГОС МКБ "ВЫМПЕЛ" ИМ. И.И. ТОРОПОВА" | 1 | 7 785,00 | 1 | 208 | 2 017,0 | 1 282 |
| ФБУ "ЧУВАШСКИЙ ЦСМ" | 1 | 7 785,00 | 2 | 208 | 2 017,0 | 1 282 |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" | 1 | 7 785,00 | 2 | 208 | 2 017,0 | 1 282 |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" | 1 | 7 785,00 | 2 | 208 | 2 017,0 | 1 282 |
Крупнейшие владельцы по количеству СИ
Структура владельцев
Топ владельцев по данному типу СИ
| Владелец | Категория | Кол-во СИ | Кол-во поверок | Активность владельца за год |
|---|---|---|---|---|
| юридическое лицо | Юрлица | 79 | 128 | 3313271 |
| ООО "ИРИТ" | Юрлица | 17 | 17 | 155 |
| Юр. Лицо | Юрлица | 11 | 15 | 625345 |
| АО "ВМП "АВИТЕК" | Юрлица | 9 | 14 | 5495 |
| Акционерное общество "МИЧУРИНСКИЙ ЗАВОД "ПРОГРЕСС" | Юрлица | 8 | 15 | 1542 |
| АО "Концерн "Автоматика" | Юрлица | 7 | 11 | 2930 |
| АО «СРЗ» | Юрлица | 6 | 6 | 251 |
| ПАО "РКК "ЭНЕРГИЯ" | Юрлица | 5 | 6 | 18916 |
| Акционерное общество "РАМЕНСКИЙ ПРИБОРОСТРОИТЕЛЬНЫЙ ЗАВОД" | Юрлица | 5 | 5 | 731 |
| АО "ДИЗАЙН ЦЕНТР "СОЮЗ" | Юрлица | 4 | 6 | 148 |
| ООО Внедренческая фирма "ЭЛНА" | Юрлица | 4 | 5 | 19 |
| ЗАО "НПП ЭЛИКС" | Юрлица | 4 | 4 | 340 |
| АО "Навигатор" | Юрлица | 4 | 4 | 580 |
| ООО "ЭЛЬСТЕР Газэлектроника" | Юрлица | 4 | 4 | 0 |
| АО "ЛЕПСЕ" | Юрлица | 3 | 10 | 2349 |
| АО "Концерн "Океанприбор" | Юрлица | 3 | 8 | 1234 |
| АО "ОКБ-Планета" | Юрлица | 3 | 7 | 224 |
| ЮЛ | Юрлица | 3 | 5 | 284137 |
| АО"Навигатор" | Юрлица | 3 | 4 | 376 |
| ООО "ДИАМЕХ 2000" | Юрлица | 3 | 3 | 171 |
| ООО "Транснефть - Дальний Восток" | Юрлица | 3 | 3 | 593 |
| Общество с ограниченной ответственностью "Уральские локомотивы" | Юрлица | 3 | 3 | 509 |
| ООО ЭПО СИГНАЛ | Юрлица | 2 | 9 | 1333 |
| АО "НПО ИТ" | Юрлица | 2 | 8 | 7703 |
| АО "ВПК "НПО машиностроения" | Юрлица | 2 | 6 | 7070 |
История версий
Таблица версий и UUID
| UUID | Номер в Госреестре | Дата начала версии | Дата окончания версии | Статус |
|---|---|---|---|---|
| a3646385-205a-3cd0-bc31-07b6be926b1a | 53406-13 | 2020-05-07 | — | актуальная |
Внешний вид и иллюстрации
Программное обеспечение
Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.
Таблица 1 - Идентификационные данные программного обеспечения
|
Модификация |
Наименование |
Идентификационное наименование |
Номер версии (идентификационный номер) |
Цифровой идентификатор (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
|
AWG-4105 |
AWG-4105 |
AWG-4105 |
1.01.xx.xx* |
0X2AC727E1 |
CRC32 |
|
AWG-4110 |
AWG-4110 |
AWG-4110 | |||
|
AWG-4150 |
AWG-4150 |
AWG-4150 |
* - номер версии ПО генераторов определяют первые три цифры, разделенные точками,
х - служебные символы фирмы-изготовителя (изменяемые).
Программное обеспечение встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящего к искажению результатов измерений
Программное обеспечение может быть установлено или переустановлено только на предприятии-изготовителе с использованием специальных технических устройств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Нормативная информация
Знак утверждения типа
Знак утверждения типа наносят типографским способом на обложку руководства по эксплуатации и на корпус генераторов в виде наклейки.
Сведения о методиках измерений
Методики (методы) измерений приведены в руководстве по эксплуатации генераторов.
Нормативные и технические документы
-
1. ГОСТ 8.129-99 «Государственная поверочная схема для средств измерений времени и частоты».
-
2. ГОСТ Р 8.б48-2008 «Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1*10-2 до 2*109 Гц».
-
3. Техническая документация фирмы-изготовителя.
Поверка
осуществляется по документу МП 53406-13 «Генераторы сигналов специальной формы AWG-4105, AWG-4110 и AWG-4150. Руководство по эксплуатации. Приложение А. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 12 июля 2012 г.
Основные средства поверки: частотомер Ч3-64/1 (диапазон 5 мГц...1,5 ГГц, погрешность 1х10-8) осциллограф цифровой запоминающий WaveJet 352 (полоса пропускания 0-500 МГц, коэффициент развёртки от 500 пс до 50 с/дел., погрешность ± 10х10’бхТизм; коэффициент отклонения от 2 мВ до 10 В/дел., погрешность ±(1,5х10-2хи + 0,5х10-2х8хКО)), мультиметр 8508А (напряжение переменного тока до 1000 В частота до 2 МГц, погрешность ±(0,0505х 10’2хискз+2х10’4)); измеритель нелинейных искажений Сб-11 (коэффициент гармоник
Кг=(0,01-100)%, погрешность ±(0,05 Кгп +0,0б)% до 20 кГц, ±(0,1 Кгп +0,0б)% до 200 кГц).
Изготовитель
SIGLENT TECHNOLOGIES CO., LTD, Китай
3/F, Building 4, Antongda Industrial zone, Liuxian 3rd Road, Baoan District, Shenzhen P.R, Китай, Телефон (8б-0755)3бб1518б, факс (8б-0755)33591582,
электронная почта javen.zong@siglent.com
Заявитель
Общество с ограниченной ответственностью «Институт развития измерительной техники». (ООО «ИРИТ»)
117587, г. Москва, Варшавское шоссе, д. 125, корп. 1.
Телефон (495) 344-97-65, факс (495) 789-79-97, электронная почта sale@irit.ru.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 1193б1, г. Москва, ул. Озерная, д. 4б.
Телефон 8 (495) 437 55 77, Факс 8 (495) 437 56 66, электронная почта offi ce@vniims. ru
Основная область применения генераторов сигналов специальной формы AWG-4105, AWG-4110 и AWG-4150 (далее - генераторы) - исследование и настройка радиотехнических и электротехнических устройств в лабораторных условиях.
Генераторы построены на принципе прямого цифрового синтеза волны напряжения заданной формы. Цифровые данные, представляющие собой цифровой эквивалент сигнала требуемой формы, с частотой дискретизации последовательно считываются из памяти и поступают на вход цифро-аналогового преобразователя, вырабатывающего последовательность ступеней напряжения, аппроксимирующих требуемую форму сигнала. Ступенчатое напряжение сглаживается фильтром нижних частот, в результате чего формируется окончательная форма сигнала.
Все модификации генераторов формируют напряжения синусоидальной, прямоугольной, пилообразной формы, белый шум, пачки импульсов и напряжение произвольной формы, получаемой последовательным считыванием из памяти последовательности произвольных цифровых величин.
Все модификации генераторов имеют функции амплитудной, частотной и фазовой модуляции, амплитудной и частотной манипуляции, свипирования по частоте, а также Для всех видов сигнала предусмотрена возможность смещения по напряжению постоянного тока.
Все модификации генераторов имеют встроенный частотомер.
Модификации генераторов, реализуемые с товарным знаком АКТАКОМ, различаются между собой диапазонами выходного сигнала.
Конструктивно генераторы выполнены в едином корпусе из пластмассы, на передней панели которого расположены жидкокристаллический цветной дисплей, кнопки управления, ручка регулировки, кнопка включения, выходные разъемы каналов, интерфейс USB-host. На задней панели расположены разъемы: входной разъем модулирующего сигнала, входной разъем внешнего тактирования 10 МГц, входной разъем сигнала запуска, выходной разъем синхронизации, клемма заземления, интерфейс USB-device, разъем сетевого кабеля.

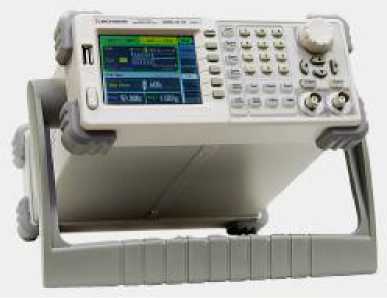

Рисунок 1. Фотография общего вида генераторов.
Несанкционированный доступ внутрь корпуса предотвращается пломбированием винта крепления задней панели (рис.2).
Рисунок 2. Схема пломбирования генераторов.
Место пломбирования
-
1. Генератор..............................................................................................................1 шт.
-
2. Шнур питания ......................................................................................................1 шт.
-
3. Руководство по эксплуатации (включая методику поверки).............................1 экз.
-
4. Упаковочная тара .................................................................................................1 шт.
Лист № 4 Всего листов 4
Таблица 2 - Амплитудные характеристики генераторов, все модификации
|
Наименования величин |
Характеристики генераторов, для каналов: | |
|
Канал 1 |
Канал 2 | |
|
Форма сигнала |
Синусоидальный, прямоугольный, пилообразный, импульсный сигнал, сигналы произвольной формы и гауссова шума | |
|
Диапазон размаха выходного напряжения с подключенной нагрузкой 50 Ом (включен режим «50 Ом») |
От 2 мВ до 10 В (<10МГц) От 2 мВ до 5 В (>10МГц) |
От 2 мВ до 3 В |
|
Диапазон размаха выходного напряжения без подключения нагрузки (включен режим «High Z») |
От 4 мВ до 20 В (<10МГц) От 4 мВ до 10 В (>10M^) |
От 4 мВ до 6 В |
|
Пределы допускаемой основной абсолютной погрешности установки размаха выходного напряжения (частота 100 кГц, размах напряжения менее 5 В) |
±(0,03 х Uyct+1 мВ) | |
|
Неравномерность АЧХ синусоидального сигнала |
0,1 дБ (<100 кГц); 0,15 дБ (от 100 кГц до 5 МГц); 0,3 дБ (>5 МГц) | |
Примечание: иуст - размах выходного напряжения, установленный на генераторе
|
Таблица 3 - Частотные характеристики гене |
раторов, все каналы | ||
|
Наименования величин |
Характеристики генераторов, для модификаций: | ||
|
AWG-4105 |
AWG-4110 |
AWG-4150 | |
|
Синусоидальный сигнал |
10 мГц - 5 МГц |
10 мГц - 10 МГц |
10 мГц - 50 МГц |
|
Прямоугольный сигнал |
10 мГц - 5 МГц |
10 мГц - 10 МГц |
10 мГц - 25 МГц |
|
Импульсный сигнал |
10 мГц - 5 МГц | ||
|
Пилообразный/Треугольный сигнал |
10 мГц - 300 кГц | ||
|
Сигнал гауссова шума (-3 дБ) |
5 МГц |
10 МГц |
50 МГц |
|
Сигнал произвольной формы |
10 мГц - 5 МГц | ||
|
Пределы основной относительной погрешности установки частоты |
±1x10-4 | ||
|
Дополнительная погрешность установки частоты, при изменении температуры окружающей среды на каждые 10 °С в диапазоне рабочих температур, не более |
±1х10-5 | ||
Таблица 4 -Искажения сигналов
|
Наименования величин |
Характеристики генераторов |
|
Суммарные гармонические искажения сигнала синусоидальной формы (при частоте от 20 Гц до 200 кГц) |
Не более 0,5 % |
|
Длительность фронта или среза прямоугольного и импульсного сигнала при работе на согласованную нагрузку 50 Ом |
Не более 12 нс |
|
Выброс на вершинах прямоугольного и импульсного сигнала при работе на согласованную нагрузку 50 Ом |
Не более 5 % установленного размаха |
|
Коэффициент заполнения сигнала прямоугольной формы* 10 мГц - 10 МГц 10 МГц - 20 МГц 20 МГц - 25 МГц |
От 20 % до 80 % От 40 % до 60 % 50 % |
Примечание: * - коэффициент заполнения (D) - отношение периода повторения импульса к его длительности.
Таблица 5 - Общие технические характеристики
|
Наименования величин |
Характеристики генераторов |
|
Количество каналов |
2 |
|
Выход синхронизации |
TTL, 50 Ом, 2 МГц |
|
Дисплей |
LCD TFT, 3,5” |
|
Интерфейсы |
USB-host, USB-device |
|
Напряжение питания |
100-240 В (45-66 Гц) или 100-127 В (45-440 Гц) |
|
Рабочие условия |
температура воздуха 0 -40°C, относительная влажность менее 80 % |
|
Габаритные размеры, мм |
229x105x281 |
|
Масса, кг |
2,8 |
