Номер по Госреестру СИ: 59756-15
59756-15 Осциллографы цифровые
(UDS1000)
Назначение средства измерений:
Осциллографы цифровые UDS1000 предназначены для регистрации периодических и однократных сигналов, визуального наблюдения на экране их формы и измерения амплитудных и временных параметров зарегистрированного сигнала.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
UDS1000
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 2 | 6 | 3,00 |
| ЦЕНТР ПРОМЫШЛЕННОЙ АВТОМАТИЗАЦИИ | Юридические лица | 2 | 3 | 1,50 |
| Общество с ограниченной ответственностью "ПЕГАС - АВИАЦИОННЫЕ КОМПОНЕНТЫ И СИСТЕМЫ" | Юридические лица | 1 | 7 | 7,00 |
| Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области" | Юридические лица | 1 | 6 | 6,00 |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" | Юридические лица | 1 | 2 | 2,00 |
| ООО "Стрелец" | Юридические лица | 1 | 2 | 2,00 |
| ООО "Оникс-М" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ИГ ВЕКТОР" | Юридические лица | 1 | 1 | 1,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
| ООО "ЛИБХЕРР-НИЖНИЙ НОВГОРОД" | Юридические лица | 1 | 1 | 1,00 |
| юр.лицо | Юридические лица | 1 | 1 | 1,00 |
| ООО "Научно-технический центр "Восток" | Юридические лица | 1 | 1 | 1,00 |
| ИП Романов А.В. | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "ИНКОМ" | Юридические лица | 1 | 1 | 1,00 |
| АО Транснефть- Верхняя Волга | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 6563b629-7244-5889-0bc6-3c90a3727ad4 | 59756-15 | 2022-04-11 | — | актуальная |
| c2056dd5-d3c0-db56-af3c-d87609fd2422 | 59756-15 | 2020-05-07 | 2022-04-11 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Дата публикации - 11.04.2022
Срок свидетельства - 06.02.2020
Номер записи - 150561
ID в реестре СИ - 372961
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
UDS1012/1, UDS1032/3, мод. UDS1012/1, UDS1000, UDS1022/3, DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A, MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS80, UDS 1012/1, UDS 1012/2, UDS 1022/2, UDS1012/2, нет данных, Осциллограф цифровой UDS1000
Изготовитель - Фирма "Siglent Technologies Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
Содержание отчета:
Кол-во поверок - 55
Выдано извещений - 0
Кол-во периодических поверок - 38
Кол-во средств измерений - 18
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 404 дн.
№148 от 2015.02.06 Об утверждении типов средств измерений
№199 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Ракетно-космическая техника" (ТК 321)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48999-12 25.11.2021 |
Осциллографы цифровые запоминающие, АОС Фирма "Siglent Technologies Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
53406-13 12.03.2023 |
Генераторы сигналов специальной формы, AWG-4105, AWG-4110 и AWG-4150 Фирма "Siglent Technologies Co., Ltd." (КИТАЙ ) |
ОТ |
2 года |
|
59756-15 06.02.2020 |
Осциллографы цифровые, UDS1000 Фирма "Siglent Technologies Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63184-16 31.12.2025 |
Осциллографы-мультиметры, АКИП-4125/1А, АКИП-4125/2А, АКИП-4125/3А, АКИП-4125/4А Фирма "Siglent Technologies Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64302-16 24.06.2021 |
Осциллографы цифровые запоминающие, АКИП-4126/1-X, АКИП-4126/2-X, АКИП-4126/3-X, АКИП-4126/4-X, АКИП-4126/1А-X, АКИП-4126/2А-X, АКИП-4126/3А-X, АКИП-4126/4А-X Фирма "Siglent Technologies Co., Ltd." (КИТАЙ ) |
ОТ МП |
2 года |
|
66780-17 27.02.2027 |
Генераторы сигналов специальной формы, серий АКИП-3408, АКИП-3418 Фирма "Siglent Technologies Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75788-19 19.08.2024 |
Генераторы сигналов специальной формы, АКИП-3409/1А, АКИП-3409/2А, АКИП-3409/3А Фирма "Siglent Technologies Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.
Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.
Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 10 | 1 | 0 | 9 | 0 | 8 | 0 | 8 | |
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 8 | 1 | 0 | 6 | 0 | 8 | 0 | 6 | |
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МИРУАР" (RA.RU.320061) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
7288 | 6151 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4700 | 6151 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
6682 | 6151 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
6155 | 6151 |
|
ФБУ Челябинский ЦСМ Челябинская область |
7080 | 6151 |
Встроенное программное обеспечение (ПО) осциллографов предназначено для управления режимами работы, обработки цифровых данных, их отображения на дисплее и выдачи на интерфейсы связи.
Контроль целостности встроенного программного обеспечения выполняется автоматически при каждом запуске.
Уровень защиты встроенного программного обеспечения от непреднамеренных и
преднамеренных изменений - «высокий» в соответствии с Р 50.2.007-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационное наименование (наименование модификации) |
Номер версии (идентификационный номер) |
Цифровой идентификатор (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентифика тора |
|
UDS1012/1 |
5.06.02.х* |
- |
- |
|
UDS1012/2 | |||
|
UDS1022/2 |
5.01.02.х* | ||
|
UDS1022/3 | |||
|
UDS1032/2 | |||
|
UDS1032/3 | |||
|
UDS1032/4 |
* - номер версии ПО осциллографов, отображаемый осциллографом, определяют первые три группы цифр, разделенные точками. Вместо х могут быть любые символы.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус осциллографа в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации. Осциллографы цифровые UDS1000.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым UDS1000
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
3 Техническая документация Siglent Technologies Co., Ltd., КНР
Поверка осциллографов цифровых UDS1000 осуществляется в соответствии с документом МП 59756-15 “Осциллографы цифровые UDS1000. Методика поверки”, являющимся приложением 1 к руководству по эксплуатации на осциллографы цифровые UDS1000, Siglent Technologies Co., Ltd., КНР, утвержденным заместителем директора ФБУ “Нижегородский ЦСМ” 10.11.2014 г.
Основные средства поверки:
Калибратор осциллографов F1uke 9500В (Госреестр № 30374-05)
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с задаваемой частотой дискретизации, записи цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом матричном цветном дисплее.
Осциллографы выполнены в виде моноблока со съемным сетевым кабелем питания. На передней панели расположены органы управления горизонтальной и вертикальной развертками, синхронизацией развертки и режимами обработки и отображения, входные разъёмы вертикальных каналов и внешней синхронизации, выход встроенного калибратора и разъём USB для подключения внешнего запоминающего устройства или принтера. На задней панели находятся разъем для подключения сетевого кабеля питания, разъемы интерфейса USB, порта RS232 и выход сигнала PASS/FAIL OUT. На верхней панели осциллографа имеется откидная ручка для переноски и кнопка включения питания. На нижней панели имеются опорные ножки и откидные упоры, которые обеспечивает установку осциллографа горизонтально или под углом.
Осциллографы UDS1000 имеют 7 модификаций (моделей): UDS1012/1, UDS1012/2, UDS1022/2, UDS1022/3, UDS1032/2, UDS1032/3, UDS1032/4, различающихся полосой пропускания, максимальной частотой выборки и максимальной длиной записи сигнала. Все модификации осциллографов имеют встроенный 6 разрядный частотомер сигнала, используемого для синхронизации.
Фотографии общего вида осциллографов представлены на рис. 1.

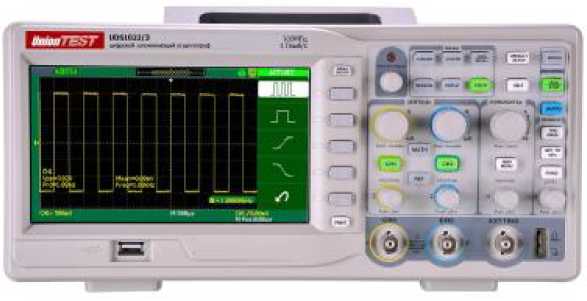

Рис. 1 Внешний вид осциллографов цифровых UDS1000
