Номер по Госреестру СИ: 75788-19
75788-19 Генераторы сигналов специальной формы
(АКИП-3409/1А, АКИП-3409/2А, АКИП-3409/3А)
Назначение средства измерений:
Генераторы сигналов специальной формы АКИП-3409/1А, АКИП-3409/2А, АКИП-3409/3А (далее - генераторы) предназначены для генерации периодических немодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы.

Внешний вид.
Генераторы сигналов специальной формы
Рисунок № 1

Внешний вид.
Генераторы сигналов специальной формы
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) генераторов установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
аблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АКИП-3409 |
Номер версии (идентификационный номер ПО) |
не ниже 1.01.01.01 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам сигналов специальной формы АКИП-3409/1А, АКИП-3409/2А, АКИП-3409/3АПриказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ 8.648-2015 ГСИ. Государственная поверочная схема для с-2редств и9 змерений переменного электрического напряжения до 1000 В в диапазоне частот от 10-2 до 240у Гц
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
Техническая документация изготовителя SIGLENT Technologies CO., LTD., Китай
Поверка
Поверкаосуществляется по документу ПР-08-2019МП (с Изменением № 1) «ГСИ. Генераторы сигналов специальной формы АКИП-3409/1 А, АКИП-3409/2А, АКИП-3409/3А. Методика поверки», утвержденному АО «ПриСТ» 15 октября 2019 г.
Основные средства поверки:
-
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 41567-09);
-
- стандарт частоты и времени водородный Ч1-1007 (регистрационный номер 40466-09, 2 разряд в соответствии с Государственной поверочной схемой для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 31 июля 2018 г. № 1621);
-
- вольтметр универсальный В7-78/1 (регистрационный номер 69742-17);
-
- измеритель нелинейных искажений С6-12 (регистрационный номер 10737-86);
-
- осциллограф цифровой запоминающий HDO6104AR (регистрационный номер 66613-17);
-
- анализатор сигналов N9030A (регистрационный номер 51073-12);
-
- ваттметр поглощаемой мощности СВЧ NRP18A (регистрационный номер 64926-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
SIGLENT Technologies CO., LTD., КитайАдрес: 3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen Zhen, China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
ИНН 7721212396
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru.
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Принцип действия генераторов основан на технологии прямого цифрового синтеза (DDS). Это позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, формировать сигналы произвольной формы.
На передней панели генераторов находится цветной сенсорный жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Управление режимами работы, выбор регулируемых параметров, включение и отключение выходов генераторов осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор и цифровая клавиатура. В нижней правой части передней панели расположены выходные разъемы двух основных каналов.
На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейсы USB и LAN для связи с персональным компьютером, входной разъем встроенного частотомера для контроля частоты сигнала, входной/выходной разъем опорной частоты 10 МГц, универсальный разъем (вход сигнала внешней модуляции и сигнала запуска, выход сигнала запуска и сигнала синхронизации).
Генераторы имеют три модификации, которые отличаются верхней границей диапазона частот.
Генераторы оснащены встроенным частотомером до 200 МГц.
По заказу генераторы могут комплектоваться USB-GPIB адаптером.
Внешний вид генераторов и место нанесения знака утверждения типа приведены на рисунке 1. Вид задней панели и место опломбирования генераторов от несанкционированного доступа приведены на рисунке 2. Пломба наносится на один из крепежных винтов на задней панели корпуса генераторов. Может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

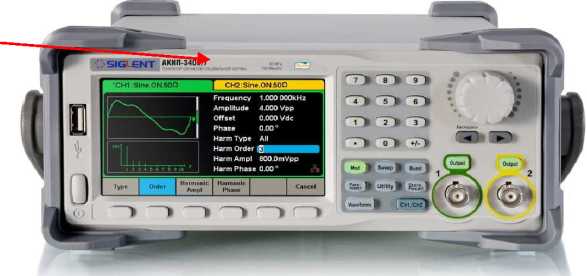

Рисунок 1 - Внешний вид генераторов и место нанесения знака утверждения типа (А)

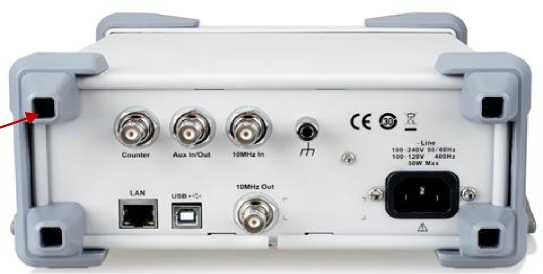

Рисунок 2 - Вид задней панели и место опломбирования от несанкционированного доступа (Б)
Таблица 2 - Амплитудно-частотные характеристики
Наименование характеристики |
Значение | ||
Модификация |
АКИП-3409/1А |
АКИП-3409/2А |
АКИП-3409/3А |
Диапазон частот, Гц для форм сигнала: синусоидальной прямоугольной треугольной (пилообразной) импульсный произвольной |
от 140"6 до 10М06 от 140"6 до 10М06 от 140’6 до 0,5-106 от 140’6д о 12,5-106 от 140"6 до 6М06 |
от 140"6 до 30М06 от 140"6 до 30М06 от 140’6 до 0,5М06 от 140’6д о 12,5М06 от 140"6 до 6-106 |
от 140"6 до 60М06 от 140"6 до 60М06 от 140"6 до 0,5М06 от 140"6до 12,5М06 от 140"6 до 6М06 |
Разрешающая способность, мкГц |
1 | ||
Пределы допускаемой относительной погрешности установки частоты:
|
±2,540’5 ±2,040"7 | ||
Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, Вп-п, в диапазонах частот сигнала: от 1 мкГц до 10 МГц включ. св. 10 МГц до Fb |
от 240"3 до 10 от 240"3 до 5 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В |
±(0,0iquDcl+3^i0-3) |
Неравномерность амплитудно-частотной характеристики (АЧХ) выходного сигнала, дБ, (синусоидальная форма, относительно 10 кГц, при выходном напряжении > 0,5 Вп-п, на нагрузке 50 Ом) |
±0,3 |
Диапазон установки напряжения постоянного тока на нагрузке 50 Ом, В |
±5 |
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, Вп-п, (форма синусоидальная, частота 10 кГц, постоянное смещение 0 В) |
±(0,01-u+1-10’3) |
Количество каналов |
2 |
Выходное сопротивление, Ом |
50±0,5; Г106 |
Форма сигнала |
Синус, меандр, треугольник (пила), импульс, белый шум, постоянный уровень, произвольная форма |
Виды модуляции |
Амплитудная модуляция (AM), частотная модуляция (ЧМ), фазовая модуляция (ФМ), амплитудная манипуляция (АМн), частотная манипуляция (ЧМн), фазовая манипуляция (ФМн), широтно-импульсная модуляция (ШИМ), качание по частоте (ГКЧ), пакетный режим |
Примечания Вп-п - здесь и далее - размах уровня напряжения, выраженный в вольтах, В FH - максимальное значение воспроизводимой частоты, МГц U - установленный уровень напряжения (размах), В UDC - установленное значение напряжения постоянного тока, В |
Таблица 3 - Характеристики синусоидальной формы сигнала для всех модификаций
Наименование характеристики |
Значение |
Уровень гармоник в выходном сигнале, дБн, не более, в диапазонах частот: от 0 до 10 МГц включ. |
до -60 |
св. 10 МГц до 30 МГц включ. |
до -50 |
св. 30 МГц до 60 МГц |
до -40 |
Суммарные гармонические искажения в диапазоне частот от 10 Гц до 20 кГц, %, не более |
0,075 |
Уровни негармонических составляющих в выходном сигнале, дБн, не более, в диапазонах частот: от 0 до 10 МГц включ. |
до -65 |
св. 10 МГц до 30 МГц включ. |
до -55 |
от 30 МГц до 60 МГц |
до -40 |
Примечание дБн - уровень мощности в дБ относительно уровня несущей |
Таблица 4 - Характеристики прямоугольной формы сигнала для всех модификаций
Наименование характеристики |
Значение |
Длительность фронта и среза, нс, не более для уровня сигнала 1 Вп-п, на нагрузке 50 Ом для уровня сигнала 2,5 Вп-п, на нагрузке 50 Ом |
4,2 3,8 |
Выброс на вершине, %, не более (частота 100 кГц, уровень сигнала 1 Вп-п, нагрузка 50 Ом) |
3 |
Максимальный диапазон 1) установки коэффициента заполнения, % |
от 0,001 до 99,999 |
Примечание ^Диапазон установки коэффициента заполнения зависит от значения частоты сигнала |
Таблица 5 - Характеристики пилообразной формы сигнала для всех модификаций
Наименование характеристики |
Значение |
Нелинейность сигнала, %, не более (симметрия 100 %, частота 1 кГц, уровень сигнала 1 Вп-п) |
1 |
Диапазон регулировки симметрии, % |
от 0 до 100,0 |
Таблица 6 - Характеристики импульсной формы сигнала для всех модификаций
Наименование характеристики |
Значение |
Минимальная длительность импульса, нс |
32,6 |
Пределы допускаемой абсолютной погрешности установки длительности импульсов, т, нс |
±(0,0001-т+1) |
Диапазон регулирования длительности фронта и среза, (уровень сигнала 1 Вп-п, нагрузка 50 Ом) |
от 16,8 нс до 22,4 с |
Максимальный диапазон 1) установки коэффициента заполнения, % |
от 0,001 до 99,999 |
Выброс на вершине, %, не более (частота 100 кГц, уровень сигнала 1 Вп-п, нагрузка 50 Ом) |
3 |
Примечания т - значение установленной длительности импульсов, нс 1) Диапазон установки коэффициента заполнения зависит от значения частоты сигнала |
Таблица 7 - Характеристики произвольной формы сигнала для всех модификаций
Наименование характеристики |
Значение |
Диапазон частот |
от 1 мкГц до 6 МГ ц |
Вертикальное разрешение, бит |
14 |
Частота дискретизации, МГц |
150 |
Таблица 8 - Характеристики амплитудной, частотной, фазовой и широтно-импульсной модуляции для всех модификаций
Наименование характеристики |
Значение |
Форма сигнала несущей 1) |
Синус, меандр, пила, произвольная |
Источник модуляции |
Внутренний, внешний |
Форма сигнала модуляции |
Синус, меандр, пила, шум, произвольная |
Диапазон частот модулирующего сигнала, Гц |
от Т10"3 до 20М03 |
Диапазон глубины модуляции (АМ), % |
от 0 до 120 |
Примечания 1)Для широтно-импульсной модуляции форма сигнала несущей только импульс fjaro - максимальная частота несущей |
Продолжение таблицы 8
Наименование характеристики |
Значение |
Диапазон девиации частоты (ЧМ), Гц |
от 0 до 0,5Тмакс |
Диапазон девиации фазы (ФМ) |
от 0° до 360° |
Диапазон девиации длительности импульса (ШИМ), % |
от 0 до 99 |
Таблица 9 - Характеристики амплитудной, частотной и фазовой манипуляции для всех модификаций
Наименование характеристики |
Значение |
Форма сигнала несущей |
Синус, меандр, пила, произвольная |
Источник модуляции |
Внутренний, внешний |
Форма сигнала модуляции |
Меандр (скважность 50 %) |
Диапазон частот модулирующего сигнала, Гц |
от Г10"3 до 50403 |
Таблица 10 - Характеристики ГКЧ для всех модификаций
Наименование характеристики |
Значение |
Форма сигнала несущей |
Синусоидальная, меандр, пила, произвольная |
Закон качания частоты |
линейный, логарифмический |
Диапазон времени качания, с |
от Г10’3 до 500 |
Тип качания |
возрастание, убывание |
Источник запуска |
внутренний, внешний, ручной |
Таблица 11 - Характеристики пакетной модуляции для всех модификаций
Наименование характеристики |
Значение |
Форма сигнала несущей |
Синусоидальная, меандр, пила, импульс, шум, произвольная |
Период повторения, с |
от Г10"6 до 1000 |
Источник запуска |
Ручной, внешний, внутренний |
Несущая частота, Гц |
от 2^10 до 1"макс |
Задержка синхронизации, с |
до 100 |
Таблица 12 - Характеристики при работе в режиме частотомера
Наименование характеристики |
Значение |
Измеряемый диапазон, Гц |
от 0,1 до 2408 |
Измерения |
Частота, период, длительность, скважность |
Чувствительность, мВскз, | |
в диапазонах частот | |
от 0,1 Гц до 100 МГц не включ. |
100 |
св 100 до 200 МГц |
200 |
Таблица 13 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
261x108x290 |
Масса, кг, не более |
3,5 |
Напряжение питающей сети, В, частотой: 50, 60 Гц 400 Гц |
от 100 до 240 от 100 до 120 |
Условия эксплуатации:
|
от 0 до +40 80 от 84 до 106,7 |
