Номер по Госреестру СИ: 57714-14
57714-14 Осциллографы-мультиметры портативные
(Siglent SHS806, Siglent SHS810, Siglent SHS1062, Siglent SHS1102)
Назначение средства измерений:
Осциллографы-мультиметры портативные Siglent SHS806, Siglent SHS810, Siglent SHS1062, Siglent SHS1102 (далее осциллографы-мультиметры) предназначены для измерения амплитудных и частотно-временных параметров электрических сигналов в режиме осциллографа, а также для измерения напряжения и силы постоянного и переменного токов, электрического сопротивления постоянному току, электрической емкости в режиме мультиметра.
Внешний вид.
Осциллографы-мультиметры портативные
Рисунок № 1
Внешний вид.
Осциллографы-мультиметры портативные
Рисунок № 2
Внешний вид.
Осциллографы-мультиметры портативные
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) осциллографов-мультиметров предназначено для управления режимами работы, обработки цифровых данных, их отображения на дисплее и выдачи на интерфейсы связи.
Контроль целостности ПО выполняется автоматически при каждом запуске.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с МИ 3286-2010 - С.
Идентификационные данные программного обеспечения
Наименование модификации |
Идентификационное наименование |
Номер версии (идентификационный номер) |
Цифровой идентификатор (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
Siglent SHS806 |
SHS806 |
3.01.01.х* |
— |
— |
Siglent SHS810 |
SHS810 |
3.01.01.х* | ||
Siglent SHS1062 |
SHS1062 |
3.01.01.х* | ||
Siglent SHS1102 |
SHS1102 |
3.01.01.х* |
* - номер версии ПО осциллографов-мультиметров определяют первые три цифры, разделенные точками. Вместо х могут быть любые символы.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят типографским способом на обложку руководства по эксплуатации и на корпус осциллографов-мультиметров в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики (методы) измерений приведены в руководстве по эксплуатации осциллографов-мультиметров.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам-мультиметрам портативным Siglent SHS806, Siglent SHS810,
Siglent SHS1062, Siglent SHS1102
-
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 1016 - 30 А.
-
2. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
3. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
-
4. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-2 - 2М09 Гц.
-
5. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
-
6. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 - 1 • 106 Гц.
-
7. Техническая документация фирмы изготовителя.
Поверка
ПоверкаОсуществляется по документу МП 06/002-14 «Осциллографы-мультиметры портативные Siglent SHS806, Siglent SHS810, Siglent SHS1062, Siglent SHS1102. Методика поверки», разработанному и утвержденному ФБУ «ЦСМ Московской области» 31 марта 2014 г.
Основные средства поверки:
Калибратор универсальный 9100 с опциями 100 и 250 (ГР № 25985-09)
-
- для поверки в режиме осциллографа: диапазон U_ от ±4,4400 мВ до ±133,44 В на Rh=1 МОм, погрешность ±(0,002^ивых + 40 нВ); диапазон частот от 10 Гц до 250 МГц, погрешность ±0,2540-6^вых; время нарастания/спада импульса - менее 1 нс;
-
- для поверки в режиме мультиметра: диапазон U==(0 - 1050) В, погрешность ±(0,00006^ивых + 4,16 мкВ) — ±(0,00006^ивых + 19,95 мВ); диапазон I_=(0 - 20) А, погрешность ±(0,00014^1вых + 11 нА) — ±(0,00055•1вых + 4,5 мА); диапазон U~=(0 - 1050) В, погрешность ±(0,0004^ивых + 384 мкВ) — ±(0,0012^ивых + 315 мВ); диапазон I~=(0 - 20) А, погрешность ±(0,0007^1вых + 900 нА) — ±(0,005^1вых + 23 мА); диапазон R=(0 - 400) МОм, погрешность ±(0,00025^вых + 10 мОм) — ±(0,0026^вых + 40 кОм); диапазон С=(0,0005 - 400) мкФ, погрешность ±(0,003^Свых + 15 пФ) — ±(0,005^Свых + 160 нФ).
Изготовитель
SIGLENT TECHNOLOGIES CO., LTD, Китай.
3/F, Building No.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101, China.
Телефон +86-755-3661 5186, факс +86-755-3359 1816, электронная почта sales@siglent.com.
Заявитель
Закрытое акционерное общество «ПрофКИП» (ЗАО «ПрофКИП»), г. Мытищи Московской обл.
141006, Московская область, г. Мытищи, ул. Белобородова, д. 2. Телефон/факс (495) 710-97-05, электронная почта info@pribserv.ru.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области»).
141570, Московская обл., Солнечногорский р-н, пгт Менделеево.
Телефон/факс (495) 781-86-82, электронная почта welcome@mosoblcsm.ru.
Принцип действия осциллографов-мультиметров основан на аналого-цифровом преобразовании входного сигнала, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее.
Осциллографы-мультиметры выполнены в виде моноблока с внешним сетевым блоком питания (имеется возможность работы от аккумулятора). На лицевой панели расположены цветной жидкокристаллический дисплей, органы управления, входные гнезда мультиметра, выключатель. На верхней стороне осциллографа-мультиметра находятся входные разъёмы каналов вертикального отклонения, на правой стороне расположены разъем для подключения сетевого блока питания и разъемы интерфейсов связи, на левой стороне расположена съёмная ручка для переноски. На задней панели расположены отсек для установки аккумулятора и откидной упор.
Осциллографы-мультиметры имеют 4 модификации (модели): Siglent SHS806, Siglent SHS810, Siglent SHS1062, Siglent SHS1102, различающиеся полосой пропускания, диапазонами установки коэффициента развертки. Модификации Siglent SHS1062, Siglent SHS1102 имеют изолированные входы каналов вертикального отклонения.
Фотографии общего вида осциллографов-мультиметров представлены на рис. 1. Схема пломбировки от несанкционированного доступа изображена на рис. 2.
SIG ENT
Handiia!if Digital OstllloSt ops
Siglent SHS806, Siglent SHS810 Siglent SHS1062, Siglent SHS1102

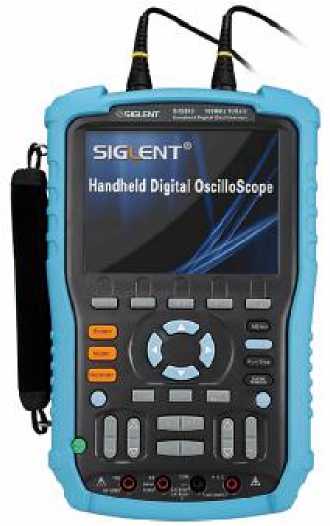

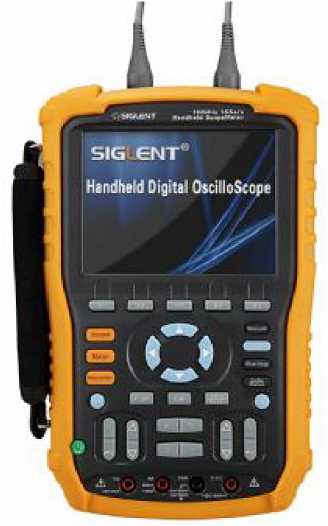

Рисунок 1. Фотографии общего вида осциллографов-мультиметров
Рисунок 2. Схема пломбировки осциллографов-мультиметров (задняя панель)
-
1. Осциллограф-мультиметр........................................................................................1 шт.
-
2. Сетевой блок питания ..............................................................................................1 шт.
-
3. Измерительные провода.........................................................................................1 пара
-
4. Пробник .....................................................................................................................2 шт.
-
5. Калибровочное устройство для пробников............................................................1 шт.
-
6. USB-кабель................................................................................................................1 шт.
-
7. CD диск с ПО ............................................................................................................1 шт.
-
8. Руководство по эксплуатации ................................................................................1 экз.
-
9. Методика поверки МП 06/002-14..........................................................................1 экз.
-
10. Упаковочная тара .....................................................................................................1 шт.
Режим осциллографа
Параметры каналов вертикального отклонения
Количество каналов |
2 |
Диапазон установки коэффициентов отклонения каждого из каналов (ступенями соответственно ряду 1-2-5):
|
от 2 мВ/дел до 100 В/дел; от 5 мВ/дел до 100 В/дел |
Пределы допускаемой абсолютной погрешности измерений постоянного напряжения |
±(0,03-|их|+0,2дел-Коткл+2) мВ при K™ < 200 мВ/дел; ±(0,03^|их|+0,2дел^Коткл+100) мВ при Коткл = 500 мВ/дел; ±(0,03 • |их|+0,2дел-Коткл+0,1) В при Коткл > 1 В/дел, где Ux- измеренное значение напряжения, Коткл - установленное значение коэффициента отклонения |
Полоса пропускания (3 дБ): - Siglent SHS806, Siglent SHS1062; - Siglent SHS810, Siglent SHS1102 |
от 0 до 60 МГц; от 0 до 100 МГц |
Время нарастания переходной характеристики каждого из каналов, нс, не более:
|
5,8; 3,5 |
Число разрядов АЦП |
8 |
Максимальная частота дискретизации, ГГц |
1 |
Максимальная эквивалентная частота дискретизации, ГГц |
50 |
Максимальный объем памяти, точек |
2М06 при работе одного канала; 1М06 при работе двух каналов |
Входной импеданс каждого из каналов |
Rbx=1 МОм ±2 %, Свх не более 21 пФ |
Связь по входу |
открытый вход (DC), закрытый вход (AC), замыкание на землю (GND) |
Параметры канала горизонтального отклонения
Диапазон установки коэффициента развертки (с шагом 1-2,5-5):
|
от 5 нс/дел до 50 с/дел; от 2,5 нс/дел до 50 с/дел |
Пределы допускаемой относительной погрешности коэффициента развертки, % |
±0,005 |
Режимы работы |
основной, растяжка, SCAN, Х-Y |
Параметры канала синхронизации
Режимы запуска развёртки |
автоколебательный Auto, ждущий Normal, однократный Single |
Типы синхронизации |
по фронту/спаду; по видеосигналу; по длительности импульса (20 нс - 10 с) |
Диапазон задержки сигнала запуска |
от 100 нс до 1,5 с |
Источник сигнала запуска |
внутренний (каналы СН1, СН2) |
Диапазон установки уровня запуска для внутренней синхронизации |
±6 делений |
Запуск по видеосигналу | |
Стандарты видеосигналов |
NTSC, PAL и SECAM |
Технические параметры
Режим усреднения, выборки |
4, 16, 32, 64, 128, 256 |
Интерполяция |
sin (x)/x, линейная |
Автоматические измерения |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise Time, Fall Time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bvid, Phase, FFT |
Встроенный частотомер |
от 10 Гц до максимальной частоты полосы пропускания, 6 разрядов |
Математические операции |
сложение, вычитание, умножение, деление, быстрое преобразование Фурье |
Сохранение во внутреннюю память:
|
до 20; до 10 |
Интерфейсы связи |
USB-device, USB-host |
Дисплей |
ЖК, TFT, 145 мм (5,7"), 8x12 делений, разрешение 320x234, 65536 цветов |
Режим мультиметра
Измерение напряжения постоянного тока
Верхний предел измерения |
Значение единицы младшего разряда (k) |
Пределы допускаемой основной абсолютной погрешности |
60 мВ |
0,01 мВ |
±(0,01 •Ux + 60k) мВ |
600 мВ |
0,1 мВ |
±(0,01 •Ux + 5k) мВ |
6 В |
0,001 В |
±(0,01 •Ux + 5k) В |
60 В |
0,01 В | |
600 В |
0,1 В | |
1000 В |
1 В |
Ux - измеренное значение напряжения постоянного тока.
Измерение силы постоянного тока
Верхний предел измерения |
Значение единицы младшего разряда (k) |
Пределы допускаемой основной абсолютной погрешности |
60 мА |
0,01 мА |
±(0,01-Ix + 5k) мА |
600 мА |
0,1 мА | |
6 А |
0,001 А |
±(0,015-Ix + 5k) А |
10 А |
0,01 А |
1х - измеренное значение силы постоянного тока.
Измерение напряжения переменного тока
Верxний предел измерения |
Диапазон частот, Гц |
Значение единицы младшего разряда (k) |
Пределы допускаемой основной абсолютной погрешности |
60 мВ |
40-1000 |
0,01 мВ |
±(0,01-Ux + 60k) мВ |
600 мВ |
0,1 мВ |
±(0,01 "Ux + 5k) мВ | |
6 В |
0,001 В |
±(0,01-Ux + 5k) В | |
60 В |
0,01 В | ||
600 В |
0,1 В | ||
750 В |
1 В |
их - измеренное значение напряжения переменного тока.
Измерение силы переменного тока
Верxний предел измерения |
Диапазон частот, Гц |
Значение единицы младшего разряда (k) |
Пределы допускаемой основной абсолютной погрешности |
60 мА |
40-500 |
0,01 мА |
±(0,015-Ix + 10k) мА |
501-1000 |
±(0,02-Ix + 10k) мА | ||
600 мА |
40-500 |
0,1 мА |
±(0,015-Ix + 10k) мА |
501-1000 |
±(0,02-Ix + 10k) мА | ||
6 А |
40-500 |
0,001 А |
±(0,015-Ix + 10k) А |
501-1000 |
±(0,02-Ix + 30k) А | ||
10 А |
40-500 |
0,01 А |
±(0,015-Ix + 10k) А |
501-1000 |
±(0,02-Ix + 10k) А |
1х - измеренное значение силы переменного тока.
Измерение электрического сопротивления постоянному току
Верхний предел измерения |
Значение единицы младшего разряда (k) |
Пределы допускаемой основной абсолютной погрешности |
600 Ом |
0,1 Ом |
±(0,01 •Rx + 5k) Ом |
6 кОм |
0,001 кОм |
±(0,01 ^х + 5k) кОм |
60 кОм |
0,01 кОм | |
600 кОм |
0,1 кОм | |
6 МОм |
0,001 МОм |
±(0,01-Rx + 5k) МОм |
60 МОм |
0,01 МОм |
±(0,02-Rx + 10k) МОм |
Rx - измеренное значение электрического сопротивления постоянному току.
Измерение электрической емкости
Верхний предел измерения |
Значение единицы младшего разряда (k) |
Пределы допускаемой основной абсолютной погрешности |
40 нФ |
0,01 нФ |
±(0,03 -Сх + 10k) нФ, свыше 5 нФ |
400 нФ |
0,1 нФ |
±(0,04^Сх + 5k) нФ |
4 мкФ |
0,001 мкФ |
±(0,04^Сх + 5k) мкФ |
40 мкФ |
0,01 мкФ | |
400 мкФ |
0,1 мкФ |
Сх - измеренное значение электрической емкости.
Дополнительная погрешность измерений в режиме мультиметра от изменения темпе-
ратуры окружающего воздуха на 1 °С в диапазоне температур от 0 до 18 °С и от 28 до 40 °С не более 0,1 от основной.
Общие технические характеристики
Питание:
|
(100-240) В; 7,4 В |
Условия эксплуатации: нормальные
|
от 18 до 28; до 75 от 0 до 40; до 85 при 40 °С |
Условия хранения:
|
от минус 20 до 70; до 85 при 40 °С |
Габаритные размеры, мм (длина, ширина, высота) |
259x167x60 |
Масса, кг |
1,7 |
