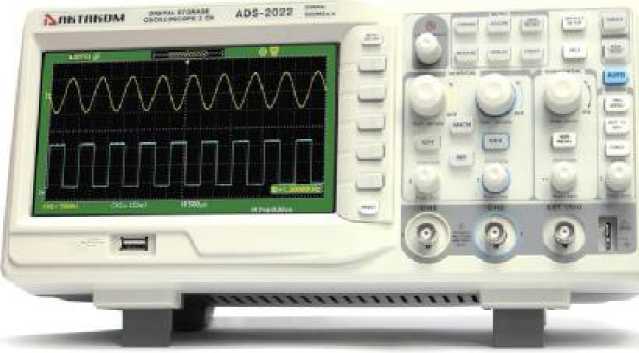

Количество каналов

2

Пределы допускаемой относительной погрешности коэффициентов отклонения, %, за исключением коэффициента отклонения 2 мВ/дел (не нормируется)

±3

Диапазон установки коэффициентов отклонения каждого из каналов (ступенями соответственно ряду 1-2-5) для

моделей:

- ADS-2022, ADS-2072, ADS-2072M, ADS-2102,

от 2 мВ/дел до 10 В/дел

ADS-2102M, ADS-2152M;

- ADS-2202

от 2 мВ/дел до 5 В/дел

Полоса пропускания (-3 дБ) для моделей, МГц*: - ADS-2022;

0-25

- ADS-2072, ADS-2072M;

0-70

- ADS-2102, ADS-2102M;

0-100

- ADS-2152M;

0-150

- ADS-2202

* для всех моделей при коэффициенте отклонения

2 мВ/дел полоса пропускания (0-20) МГц

0-200

Время нарастания переходной характеристики каждого из каналов для моделей, нс, не более:

- ADS-2022;

14

- ADS-2072, ADS-2072M;

5,0

- ADS-2102, ADS-2102M;

3,5

- ADS-2152M;

2,6

- ADS-2202

1,8

Число разрядов АЦП

8

Максимальный объем памяти для моделей, точек: - ADS-2022;

- ADS-2072, ADS-2102;

- ADS-2072M, ADS-2102M,ADS-2152M;

- ADS-2202

3240³

4040³

240⁶

1040³

Входной импеданс каждого из каналов

Rbx=1 МОм ±2 %, С_вх не более 19 пФ

Допускаемое суммарное значение постоянного и переменного (пикового) напряжений, В

400

Связь по входу

открытый вход (DC), закрытый вход (AC), замыкание на землю (GND)

Пределы допускаемой относительной погрешности коэффициента развертки,%

±0,5

Диапазон установки коэффициента развертки для моделей (с шагом 1-2,5-5):

• -  ADS-2022;

• -  ADS-2072, ADS-2072M;

• -  ADS-2102, ADS-2102M, ADS-2152M, ADS-2202

от 25 нс/дел до 50 с/дел от 5 нс/дел до 50 с/дел от 2,5 нс/дел до 50 с/дел

Максимальная частота дискретизации для моделей, ГГц:

• -  ADS-2022;

• -  ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202

0,5

1

Режимы работы

основной, растяжка, Х-Y, самописец

Режимы запуска развёртки

автоколебательный Auto, ждущий Normal, однократный Single

Типы синхронизации

по фронту/спаду; по видеосигналу; по длительности импульса (20 нс - 10 с); по скорости нарастания (20 нс - 10 с); поочередный

Диапазон задержки сигнала запуска

от 100 нс до 1,5 с

Условие запуска

по нарастающему фронту, по спадающему фронту

Источник сигнала запуска

внутренний (каналы СН1, СН2); внешний (ЕХТ, ЕХТ/5); от сети

Тип входа для синхронизации

открытый, закрытый, ФНЧ, ФВЧ

Диапазон установки уровня запуска для внутренней синхронизации:

• -  внутренней;

• -  внешней ЕХТ;

• -  внешней ЕХТ/5

±6 делений

± 1,2 В

± 6 В

Допускаемое суммарное значение постоянного и переменного (пикового) напряжений для входа внешней синхронизации, В

40

Запуск по видеосигналу

Стандарты видеосигналов

NTSC, PAL и SECAM

Измеряемые параметры

напряжение, время

Пределы допускаемой абсолютной погрешности курсорных измерений:

• -  по оси Y (мВ, В);

• -  по оси Х (нс, мкс, мс, с)

ди=±(0Жих+ОЖК_ОТКл); ^=±(0,02^х+0,03^Кразв), где U_x (t_x) - измеренное значение напряжения (времени), Коткл (Кразв) - установленное значение коэффициента отклонения (развёртки)

Диапазон установки курсоров, делений от центральной линии

±4 по оси Y

±9 по оси Х

Режим усреднения, выборки

4, 16, 32, 64, 128, 256

Интерполяция

Sin (x)/x, линейная

Автоматические измерения

Vpp, Vmax, Vmin, Vtop, Vbase, Vamp,

Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise Time, Fall Time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FFT

Математические операции

сложение, вычитание, умножение, деление, инверсия

Функция БПФ

4 окна: прямоугольник, Hamming, Hanning или Blackman

Интерфейсы связи

USB-device, USB-host, RS-232

Дисплей

ЖК, TFT, 178 мм (7"), разрешение 480x234

Режим энергосохранения экрана

откл, 1, 2, 5, 10, 15, 30 мин, 1, 2, 5 ч

Время установления рабочего режима

30 минут

Питание:

от сети переменного тока 50 Гц

(100-240)В

Потребляемая мощность, ВА, не более

50

Нормальные условия эксплуатации:

• - температура, °С

• - влажность, %

от 15 до 25

от 30 до 80

Рабочие условия эксплуатации:

• - температура, °С

• - влажность, %

от 10 до 40 до 90 при 25 °С

Условия хранения:

• - температура, °С

• - влажность, %

от минус 20 до 60 до 80 при 35 °С

Г абаритные размеры, мм (длина, ширина, высота)

324x136x157

Масса, кг

2,5
