Номер по Госреестру СИ: 55300-13
55300-13 Осциллографы-мультиметры
(АКИП-4128/1, АКИП-4128/2)
Назначение средства измерений:
Осциллографы-мультиметры АКИП-4128/1, АКИП-4128/2 (далее осциллографы-мультиметры) предназначены для измерения амплитудных и частотно-временных параметров электрических сигналов в режиме осциллографа, а также для измерения напряжения и силы постоянного и переменного токов, электрического сопротивления постоянному току, электрической емкости в режиме мультиметра.
Внешний вид.
Осциллографы-мультиметры
Рисунок № 1
Внешний вид.
Осциллографы-мультиметры
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) осциллографов-мультиметров предназначено для управления режимами работы, обработки цифровых данных, их отображения на дисплее и выдачи на интерфейсы связи.
Контроль целостности ПО выполняется автоматически при каждом запуске.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с МИ 3286-2010 - С.
Идентификационные данные программного обеспечения
Наименование |
Идентификационное наименование (наименование модификации) |
Номер версии (идентификационный номер) |
Цифровой идентификатор (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
Программное обеспечение АКИП-4128 |
АКИП-4128/1 |
3.01.01.x* |
— |
— |
АКИП-4128/2 |
* - номер версии ПО осциллографов-мультиметров определяют первые три цифры, разделенные точками. Вместо х могут быть любые символы.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят типографским способом на обложку руководства по эксплуатации и на корпус осциллографов-мультиметров в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики (методы) измерений приведены в руководстве по эксплуатации осциллографов-мультиметров.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам-мультиметрам АКИП-4128/1, АКИП-4128/2
-
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10" 16 - 30 А.
-
2. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
3. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
-
4. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Ъ10-2 - 2409 Гц.
-
5. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
-
6. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 - 1 • 106 Гц.
-
7. Техническая документация фирмы изготовителя.
Поверка
ПоверкаОсуществляется по документу МП 06/007-13 «Осциллографы-мультиметры
АКИП-4128/1, АКИП-4128/2. Методика поверки», разработанному и утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 11 сентября 2013 г.
Основные средства поверки:
Калибратор универсальный 9100 с опциями 100 и 250 (ГР № 25985-09)
-
- для поверки в режиме осциллографа: диапазон U= от ±4,4400 мВ до ±133,44 В на Rh=1 МОм, погрешность ±(0,002/ивых + 40 нВ); диапазон частот от 10 Гц до 250 МГц, погрешность ±0,25-10-6-£вых; время нарастания/спада импульса - менее 1 нс;
-
- для поверки в режиме мультиметра: диапазон U==(0 - 1050) В, погрешность ±(0,00006/ивых + 4,16 мкВ) — ±(0,00006^ивых + 19,95 мВ); диапазон I==(0 - 20) А, погрешность ±(0,000144вых + 11 нА) — ±(0,00055-1вых + 4,5 мА); диапазон U~=(0 - 1050) В, погрешность ±(0,0004^ивых + 384 мкВ) — ±(0,0012^ивых + 315 мВ); диапазон L=(0 - 20) А, погрешность ±(0,00074вых + 900 нА) — ±(0,0054вых + 23 мА); диапазон R=(0 - 400) МОм, погрешность ±(0,00025-И.вых + 10 мОм) — ±(0,0026-И.вых + 40 кОм); диапазон С=(0,0005 - 400) мкФ, погрешность ±(0,003^Свых + 15 пФ) — ±(0,005^Свых + 160 нФ).
Изготовитель
SIGLENT TECHNOLOGIES CO., LTD, Китай.
3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101, China.
Телефон +86-755-36615186, электронная почта sales@siglent.com.
Заявитель
Закрытое акционерное общество «Приборы, Сервис, Торговля» (ЗАО «ПриСТ»). 109444, г. Москва, ул. Ташкентская, д. 9.
Телефон (495) 777-55-91, факс (495) 633-85-02, электронная почта prist@prist.ru.
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «ЦСМ Московской области».
141570, Московская обл., Солнечногорский р-н, пгт Менделеево. Телефон/факс (495) 781-86-82, электронная почта welcome@mosoblcsm.ru.
Принцип действия осциллографов-мультиметров основан на аналого-цифровом преобразовании входного сигнала, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее.
Осциллографы-мультиметры выполнены в виде моноблока с внешним сетевым блоком питания (имеется возможность работы от аккумулятора). На лицевой панели расположены цветной жидкокристаллический дисплей, органы управления, входные гнезда мультиметра, выключатель. На верхней стороне осциллографа-мультиметра находятся изолированные входные разъёмы каналов, на правой стороне расположены разъем для подключения сетевого блока питания и разъемы интерфейсов связи, на левой стороне расположена съёмная ручка для переноски. На задней панели расположены отсек для установки аккумулятора и откидной упор.
Осциллографы-мультиметры имеют 2 модификации (модели): АКИП-4128/1, АКИП-4128/2, различающиеся полосой пропускания.
Фотография общего вида осциллографов-мультиметров представлена на рис. 1. Схема пломбировки от несанкционированного доступа изображена на рис. 2.

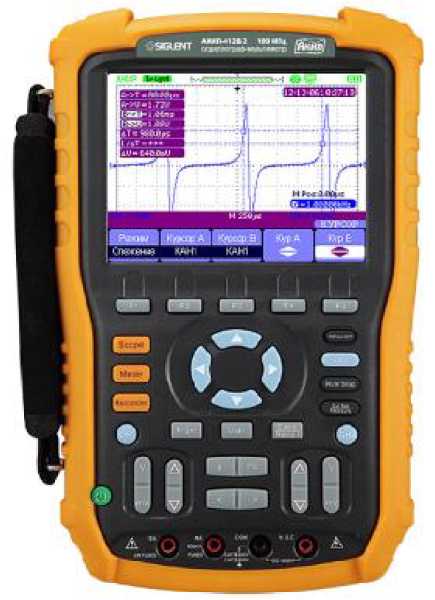

Рисунок 1. Фотография общего вида осциллографов-мультиметров
Рисунок 2. Схема пломбировки осциллографов-мультиметров (задняя панель)
-
1. Осциллограф-мультиметр....................................................................................1 шт.
-
2. Сетевой блок питания..........................................................................................1 шт.
-
3. Измерительные провода....................................................................................1 пара
-
4. Пробник................................................................................................................2 шт.
-
5. Калибровочное устройство для пробников.........................................................1 шт.
-
6. USB-кабель...........................................................................................................1 шт.
-
7. CD диск с ПО .......................................................................................................1 шт.
-
8. Руководство по эксплуатации..............................................................................1 экз.
-
9. Методика поверки МП 06/007-13........................................................................1 экз.
-
10. Упаковочная тара.................................................................................................1 шт.
Режим осциллографа
Параметры каналов вертикального отклонения
Количество каналов |
2 |
Диапазон установки коэффициентов отклонения каждого из каналов (ступенями соответственно ряду 1-2-5) |
от 5 мВ/дел до 100 В/дел |
Пределы допускаемой абсолютной погрешности измерений постоянного напряжения |
±(0,03^|их|+0,1дел^Коткл+2) мВ при Коткл < 100 мВ/дел; ±(0,03-|их|+0,1дел-Кгкл+100) мВ при 100 мВ/дел < Коткл < 500 мВ/дел; ±(0,03-|их|+0,1дел-Ктал+0,1) В при Коткл > 1 В/дел, где Ux- измеренное значение напряжения, Ко™- установленное значение коэффициента отклонения |
Полоса пропускания (3 дБ), МГц:
|
0-60; 0-100 |
Время нарастания переходной характеристики каждого из каналов, нс, не более: - АКИП -4128/1; - АКИП-4128/2 |
5,8; 3,5 |
Число разрядов АЦП |
8 |
Максимальная частота дискретизации, ГГ ц |
1 |
Максимальная эквивалентная частота дискретизации, ГГц |
50 |
Максимальный объем памяти, точек |
2^10° при работе одного канала, V106 при работе двух каналов |
Входной импеданс каждого из каналов |
REK=1 МОм ±2 %, Свх не более 21 пФ |
Связь по входу |
открытый вход (DC), закрытый вход (AC), замыкание на землю (GND) |
Параметры канала горизонтального отклонения
Диапазон установки коэффициента развертки (с шагом 1-2,5-5):
|
от 5 нс/дел до 50 с/дел; от 2,5 нс/дел до 50 с/дел |
Пределы допускаемой относительной погрешности коэффициента развертки,% |
±0,005 |
Режимы работы |
основной, растяжка, SCAN, Х-Y |
Параметры канала синхронизации
Режимы запуска развёртки |
автоколебательный Auto, ждущий Normal, однократный Single |
Типы синхронизации |
по фронту/спаду; по видеосигналу; по длительности импульса (20 нс - 10 с) |
Диапазон задержки сигнала запуска |
от 100 нс до 1,5 с |
Источник сигнала запуска |
внутренний (каналы СН1, СН2) |
Диапазон установки уровня запуска для внутренней синхронизации |
±6 делений |
Запуск по видеосигналу | |
Стандарты видеосигналов |
NTSC, PAL и SECAM |
Технические параметры
Режим усреднения, выборки |
4, 16, 32, 64, 128, 256 |
Интерполяция |
sin (x)/x, линейная |
Автоматические измерения |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise Time, Fall Time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bvid, Phase, FFT |
Встроенный частотомер |
от 10 Гц до максимальной частоты полосы пропускания, 6 разрядов |
Математические операции |
сложение, вычитание, умножение, деление, быстрое преобразование Фурье |
Сохранение во внутреннюю память:
|
до 20; до 10 |
Интерфейсы связи |
USB-device, USB-host |
Дисплей |
ЖК, TFT, 145 мм (5,7"), 8x12 делений, разрешение 320x234, 65536 цветов |
Режим мультиметра
Измерение напряжения постоянного тока
Верхний предел измерения |
Значение единицы младшего разряда (k) |
Пределы допускаемой основной абсолютной погрешности |
60 мВ |
0,01 мВ |
±(0,015-их+10k) мВ |
600 мВ |
0,1 мВ |
±(0,01-их +5k) мВ |
6 В |
0,001 В |
±(0,01-их +5k) В |
60 В |
0,01 В | |
600 В |
0,1 В | |
1000 В |
1 В |
Ux - измеренное значение напряжения постоянного тока.
Измерение силы постоянного тока
Верхний предел измерения |
Значение единицы младшего разряда (k) |
Пределы допускаемой основной абсолютной погрешности |
60 мА |
0,01 мА |
±(0,01 -1х + 5k) мА |
600 мА |
0,1 мА | |
6 А |
0,001 А |
±(0,015-Тх + 5k) А |
10 А |
0,01 А |
1х - измеренное значение силы постоянного тока.
Измерение напряжения переменного тока
Верхний предел измерения |
Значение единицы младшего разряда (k) |
Диапазон частот, Гц |
Пределы допускаемой основной абсолютной погрешности |
60 мВ |
0,01 мВ |
45-500 |
±(0,01-их +20k) мВ |
501-1000 |
±(0,015 их +20k) мВ | ||
600 мВ |
0,1 мВ |
45-500 |
±(0,01 Ux +10k) мВ |
501-1000 |
±(0,015 их +10k) мВ | ||
6 В |
0,001 В |
45-500 |
±(0,01-их+10k) В |
501-1000 |
±(0,015-и+10k) В | ||
60 В |
0,01 В |
45-500 |
±(0,01-их+10k) В |
501-1000 |
±(0,015-и+10k) В | ||
600 В |
0,1 В |
45-500 |
±(0,01^+10^ В |
501-1000 |
±(0,015-и+10k) В | ||
750 В |
1 В |
45-500 |
±(0,01-их+10k) В |
501-1000 |
±(0,015-и+10k) В | ||
их - измеренное значение напряжения переменного тока. | |||
Измерение силы пе |
ременного тока | ||
Верхний предел измерения |
Значение единицы младшего разряда (k) |
Диапазон частот, Гц |
Пределы допускаемой основной абсолютной погрешности |
60 мА |
0,01 мА |
45-500 |
±(0,015^+10^ мА |
501-1000 |
±(0,02-1х+10k) мА | ||
600 мА |
0,1 мА |
45-500 |
±(0,015-1х +10k) мА |
501-1000 |
±(0,02-1х+10k) мА | ||
6 А |
0,001 А |
45-500 |
±(0,015-1х+10k) А |
501-1000 |
±(0,02-1х +30k) А | ||
10 А |
0,01 А |
45-500 |
±(0,015-1х+10k) А |
501-1000 |
±(0,02-Тх+10k) А |
1х - измеренное значение силы переменного тока.
Измерение электрического сопротивления постоянному току
Верхний предел измерения |
Значение единицы младшего разряда (k) |
Пределы допускаемой основной абсолютной погрешности |
600 Ом |
0,1 Ом |
±(0,01 •Rx + 10k) Ом |
6 кОм |
0,001 кОм |
±(0,0PRx + 10k) кОм |
60 кОм |
0,01 кОм | |
600 кОм |
0,1 кОм | |
6 МОм |
0,001 МОм |
±(0,01-Rx + 10k) МОм |
60 МОм |
0,01 МОм |
±(0,02^Rx + 10k) МОм |
Rx - измеренное значение электрического сопротивления постоянному току.
Измерение электрической емкости
Верхний предел измерения |
Значение единицы младшего разряда (k) |
Пределы допускаемой основной абсолютной погрешности |
40 нФ |
0,01 нФ |
±(0,04^Сх + 5k) нФ, свыше 5 нФ |
400 нФ |
0,1 нФ | |
4 мкФ |
0,001 мкФ |
±(0,04-Сх + 5k) мкФ |
40 мкФ |
0,01 мкФ | |
400 мкФ |
0,1 мкФ |
Сх - измеренное значение электрической емкости.
Дополнительная погрешность измерений в режиме мультиметра от изменения температуры окружающего воздуха на 1 °С в диапазоне температур от 0 до 18 °С не более 0,1 от основной.
Общие технические характеристики
Питание:
|
(100-240) В; 7,4 В |
Нормальные условия эксплуатации:
|
от 18 до 28; до 75 |
Рабочие условия эксплуатации:
|
от 0 до 28; до 85 при 40 °С |
Условия хранения:
|
от минус 20 до 70; до 85 при 40 °С |
Г абаритные размеры, мм (длина, ширина, высота) |
259x167x60 |
Масса, кг |
1,7 |
